申请日2018.03.22
公开(公告)日2019.01.18
IPC分类号C02F11/12; F26B25/00; F26B21/00
摘要
本实用新型是一种通风高效的污泥干化网帘，包括网帘主体，其特征在于，所述网帘主体上均布有若干通气网孔，相邻所述支撑杆之间的距离相同，所述导风板二位于所述网帘主体的下方，所述静电消除棒水平设置在所述网帘主体的下表面。本实用新型结构简单，表面平整，安装方便，通过设置椭圆形结构的通气网孔，导风板一和导风板二，便于调节通气网孔内的通风方向与通风量，弥补了通风效果不理想的缺陷，有效提高了物料的干化质量，通过设置支撑杆和静电消除棒，一方面消除了输送过程中物料与网帘主体之间产生的静电，另一方面起到了支撑效果，使得网帘运行更加稳定，进而提高了输送效率。
权利要求书

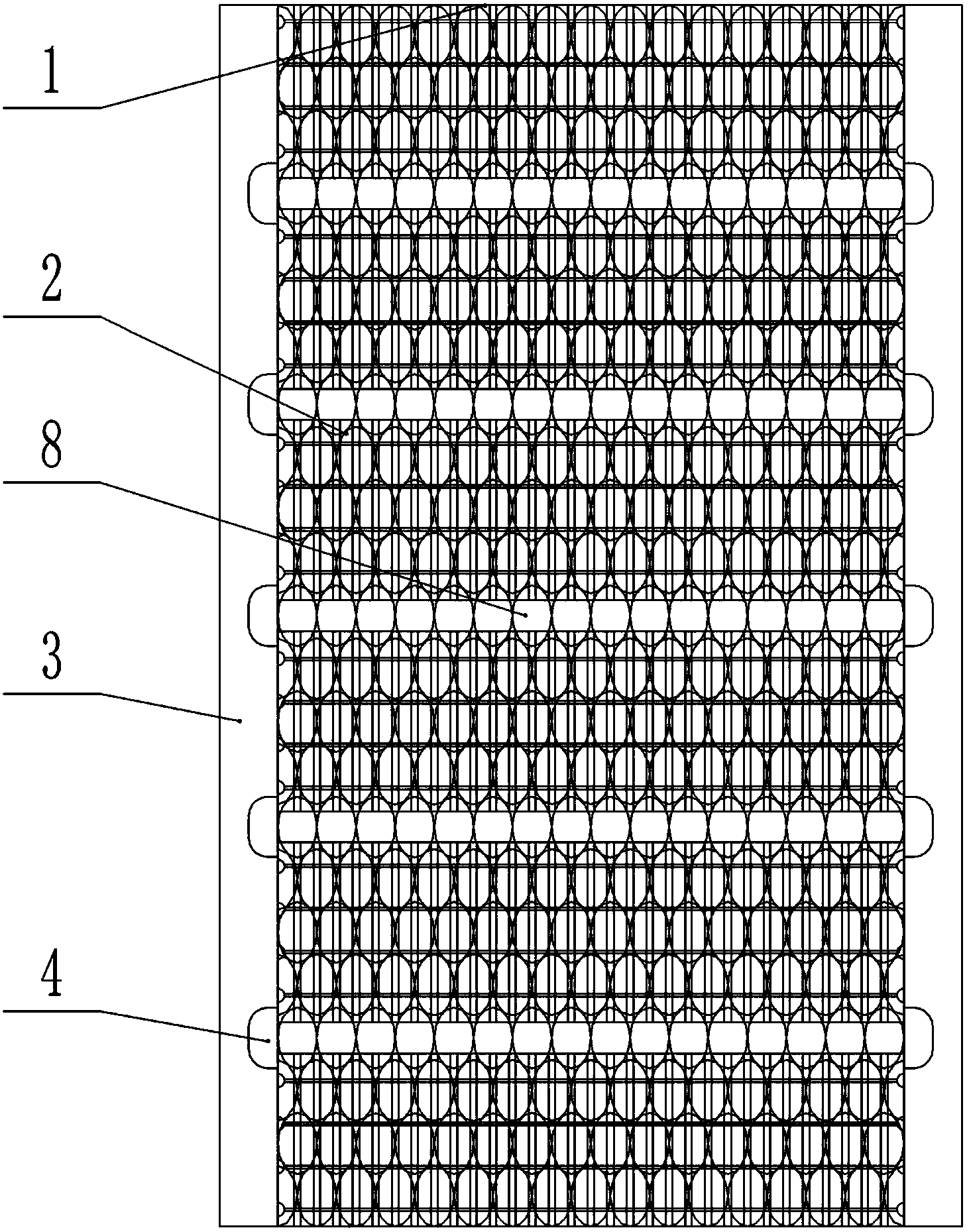

1.一种通风高效的污泥干化网帘，包括网帘主体(1)，其特征在于，所述网帘主体(1)呈长方体结构设置，所述网帘主体(1)上均布有若干通气网孔(2)，所述通气网孔(2)呈椭圆形结构设置，所述网帘主体(1)的左右两端平行设有传动链条(3)，左右所述传动链条(3)上与所述网帘主体(1)相接触的侧面均布有若干对应的安装架，所述安装架内均安有轴座(4)，所述轴座(4)呈U型结构设置，左右对应的所述轴座(4)上固定设有支撑杆(8)，所述支撑杆(8)贯穿所述网帘主体(1)的侧壁，所述支撑杆(8)水平设置，相邻所述支撑杆(8)之间的距离相同，所述网帘主体(1)的下方安有水平的若干导风板一(5)，所述导风板一(5)铰接在左右所述传动链条(3)之间，所述导风板一(5)上铰接有若干竖直的导风板二(6)，所述导风板二(6)位于所述网帘主体(1)的下方，所述网帘主体(1)与所述导风板一(5)之间设有若干可拆卸静电消除棒(7)，所述静电消除棒(7)位于相邻所述支撑杆(8)之间设置，所述静电消除棒(7)水平设置在所述网帘主体(1)的下表面。
2.根据权利要求1所述的一种通风高效的污泥干化网帘，其特征在于，所述网帘主体(1)由不锈钢钢丝编织而成。
3.根据权利要求1所述的一种通风高效的污泥干化网帘，其特征在于，所述轴座(4)与所述传动链条(3)采用焊接方式连接。
说明书
一种通风高效的污泥干化网帘
技术领域
本实用新型涉及物料干燥输送设备技术领域，尤其涉及一种通风高效的污泥干化网帘。
背景技术
输送网帘是输送过程中不可缺少的配件，在污泥干化过程中，通常使用输送网帘直接固定在污泥干化设备上，以摩擦驱动连续方式运输物料，在输送过程中对物料进行烘干处理，达到干化目的。然而，传统使用的污泥干化网帘存在通风效果不理想的缺陷，严重影响着物料的干化质量，而且在物料输送过程中，网帘运行不稳定，严重影响着输送效率。
发明内容
本实用新型旨在解决现有技术的不足，而提供一种通风高效的污泥干化网帘。
本实用新型为实现上述目的，采用以下技术方案：
一种通风高效的污泥干化网帘，包括网帘主体，其特征在于，所述网帘主体呈长方体结构设置，所述网帘主体上均布有若干通气网孔，所述通气网孔呈椭圆形结构设置，所述网帘主体的左右两端平行设有传动链条，左右所述传动链条上与所述网帘主体相接触的侧面均布有若干对应的安装架，所述安装架内均安有轴座，所述轴座呈U型结构设置，左右对应的所述轴座上固定设有支撑杆，所述支撑杆贯穿所述网帘主体的侧壁，所述支撑杆水平设置，相邻所述支撑杆之间的距离相同，所述网帘主体的下方安有水平的若干导风板一，所述导风板一铰接在左右所述传动链条之间，所述导风板一上铰接有若干竖直的导风板二，所述导风板二位于所述网帘主体的下方，所述网帘主体与所述导风板一之间设有若干可拆卸静电消除棒，所述静电消除棒位于相邻所述支撑杆之间设置，所述静电消除棒水平设置在所述网帘主体的下表面。
所述网帘主体由不锈钢钢丝编织而成。
所述轴座与所述传动链条采用焊接方式连接。
本实用新型的有益效果是：本实用新型结构简单，表面平整，安装方便，通过设置椭圆形结构的通气网孔，导风板一和导风板二，便于调节通气网孔内的通风方向与通风量，弥补了通风效果不理想的缺陷，有效提高了物料的干化质量，通过设置支撑杆和静电消除棒，一方面消除了输送过程中物料与网帘主体之间产生的静电，另一方面起到了支撑效果，使得网帘运行更加稳定，进而提高了输送效率。
