申请日2018.03.22
公开(公告)日2019.01.22
IPC分类号C02F1/463
摘要
本发明的一种废水零排放电絮凝槽装置，包括缸槽，缸槽中设有若干相间设置的阳极板、阴极板，其中：阳极板、阴极板在缸槽中呈S形设置，缸槽一端设有配水槽、另一端设有溢流槽，阳极板、阴极板竖直设置在缸槽中，配水槽和溢流槽与缸槽相连通，配水槽连接进水管，溢流槽连接出水管，溢流槽槽底设有多孔排泥管。本发明提供一种废水零排放电絮凝槽装置，实现提高同等体积的电解絮凝槽的废水处理效果和节省阳极板、阴极板维护时间的目的。
权利要求书

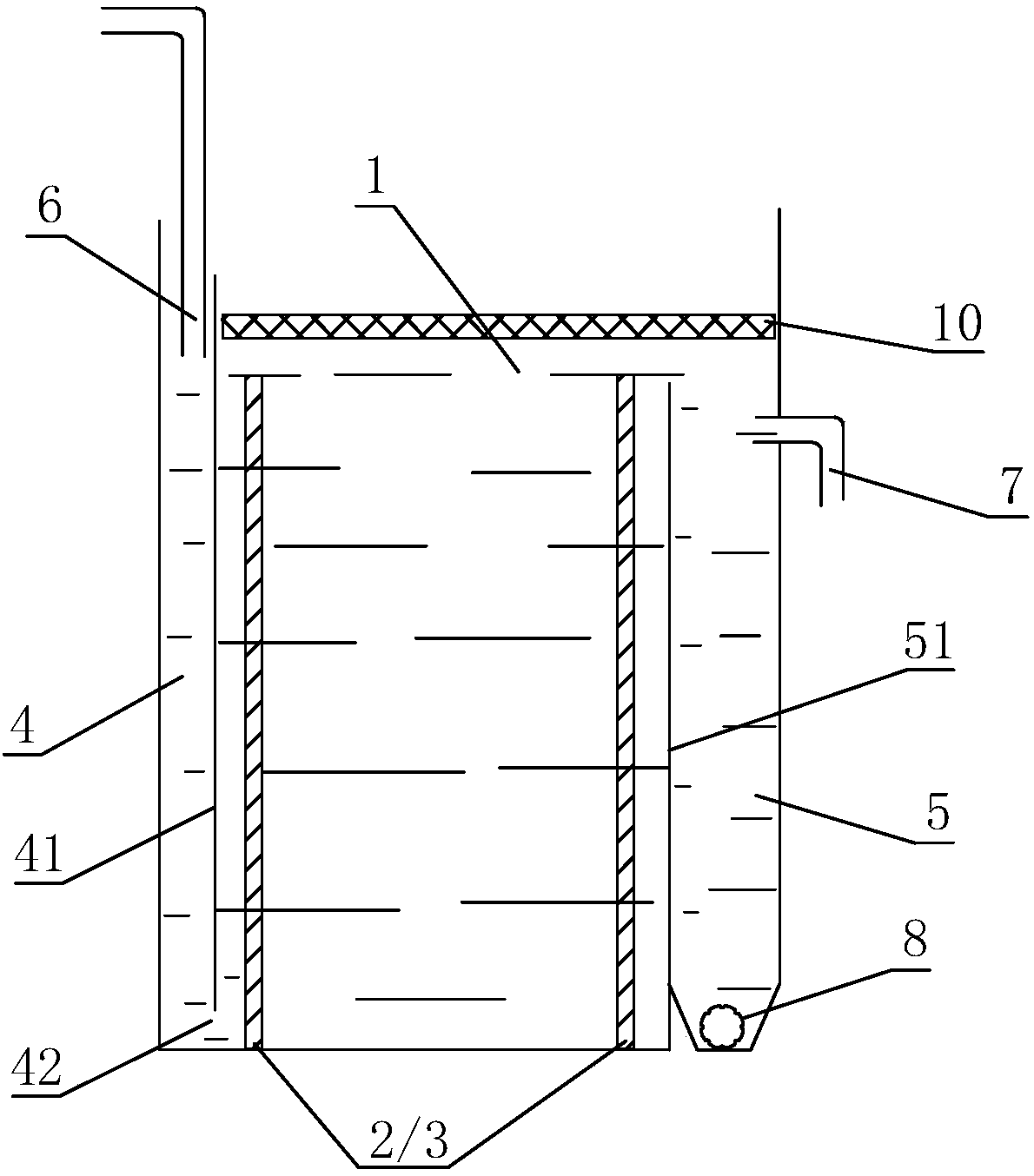

1.一种废水零排放电絮凝槽装置，包括缸槽(1)，缸槽(1)中设有若干相间设置的阳极板(2)、阴极板(3)，其特征在于：阳极板(2)、阴极板(3)在缸槽(1)中呈S形设置，缸槽(1)一端设有配水槽(4)、另一端设有溢流槽(5)，阳极板(2)、阴极板(3)竖直设置在缸槽(1)中，配水槽(4)和溢流槽(5)与缸槽(1)相连通，配水槽(4)连接进水管(6)，溢流槽(5)连接出水管(7)，溢流槽(5)槽底设有多孔排泥管(8)。
2.根据权利要求1所述的一种废水零排放电絮凝槽装置，其特征在于：阳极板(2)、阴极板(3)包括不溶性篮子(A)，不溶性篮子(A)内装有金属块，不溶性篮子(A)上设有导电连接孔(A1)。
3.根据权利要求1所述的一种废水零排放电絮凝槽装置，其特征在于：阳极板(2)定位在缸槽(1)前侧壁、与缸槽(1)后侧壁之间设有空隙，阴极板(3)定位在缸槽(1)后侧壁、与缸槽(1)前侧壁之间设有空隙，阳极板(2)、阴极板(3)之间的等距设置。
4.根据权利要求1所述的一种废水零排放电絮凝槽装置，其特征在于：进水管(6)出水端设置在配水槽(4)上方，配水槽(4)与缸槽(1)之间设有配水隔板(41)，配水隔板(41)下端设有与缸槽(1)连通的进液口(42)。
5.根据权利要求1所述的一种废水零排放电絮凝槽装置，其特征在于：溢流槽(5)与缸槽(1)之间设有隔板(51)，隔板(51)上端为溢流口，出水管(7)设置在溢流槽(5)外侧壁。
6.根据权利要求1所述的一种废水零排放电絮凝槽装置，其特征在于：缸槽(1)和溢流槽(5)前侧或后侧设有排渣槽(9)，缸槽(1)和溢流槽(5)上端设有刮渣板(10)，刮渣板(10)可在缸槽(1)和溢流槽(5)上端向排渣槽(9)运动。
7.根据权利要求4或5所述的一种废水零排放电絮凝槽装置，其特征在于：阳极板(2)、阴极板(3)与配水隔板(41)和隔板(51)之间设有空隙。
8.根据权利要求5所述的一种废水零排放电絮凝槽装置，其特征在于：出水管(7)出水高度低于溢流口高度。
9.根据权利要求1所述的一种废水零排放电絮凝槽装置，其特征在于：溢流槽(5)槽底呈梯形。
说明书
一种废水零排放电絮凝槽装置
技术领域
本发明述属于电镀领域，具体涉及一种废水零排放电絮凝槽装置。
背景技术
电絮凝处理废水是目前最为环保节能且先进的工艺。但因为导电极板在处理废水时会不断溶解，所以要经常检查更换极板，否则影响处理效果，由于电解极板重量大，更换非常麻烦。电絮凝旧工艺的多组阴阳极板等距整齐放置，阴阳极板与电解絮凝槽的两侧槽边有一定的距离，需处理废水从阴阳极板中间流过。若极板太小则废水反应时间短处理效果差，若要增加处理效果则要加大阴阳极板的面积，相应的占用空间也大。
因此，如何解决上述问题，成为亟待解决的问题。
发明内容
本发明的目的是为了克服现有技术的不足，提供一种废水零排放电絮凝槽装置，实现提高同等体积的电解絮凝槽的废水处理效果和节省阳极板、阴极板维护时间的目的。
为实现上述目的，本发明的技术方案是：一种废水零排放电絮凝槽装置，包括缸槽，缸槽中设有若干相间设置的阳极板、阴极板，其中：阳极板、阴极板在缸槽中呈S形设置，缸槽一端设有配水槽、另一端设有溢流槽，阳极板、阴极板竖直设置在缸槽中，配水槽和溢流槽与缸槽相连通，配水槽连接进水管，溢流槽连接出水管，溢流槽槽底设有多孔排泥管。
本发明由于采用上述技术方案，进水管将废水输送到配水槽中，配水槽与缸槽相连通，废水进入缸槽，缸槽中设有若干相间设置的阳极板、阴极板，阳极板、阴极板对废水加上一定的电压和高频磁脉冲，使废水中的各种有机物破碎分解，将大分子破碎成小分子，再参与水中的电子流运动得到电子或失去电子，最终与铁极板或铝极板析出的铁盐或铝盐产生氧化物共同沉析出，水中的重金属离子则在一定的电压、电流作用下先打断其在水中复杂的络合链或螯合链，再参与得到电子或失去电子的置换反应(主要是与水中的Fe、Al离子)最终会部分成为细微的分子粒状态沉淀或仍然以金属离子的氢氧化物沉淀形式与Fe，Al氢氧化物共同析出;废水在缸槽中从阳极板、阴极板之间的空隙中过，阳极板、阴极板在缸槽中呈S形设置，加长了废水的流动路径，从而增加了与阳极板、阴极板接触的面积，因此，同等体积的电解絮凝槽所处理出的废水效果将大大提高;缸槽与溢流槽相连通;处理后的废水溢流进溢流槽，废水生成的沉淀物在溢流槽中沉淀，通过溢流槽槽底的多孔排泥管排出，沉淀物沉淀后的废水通过溢流槽的出水管流出。
上述的一种废水零排放电絮凝槽装置，阳极板、阴极板包括不溶性篮子，不溶性篮子内装有金属块，不溶性篮子上设有导电连接孔。不溶性篮子的导电连接孔连接电源阳极或阴极，不溶性篮子内装有相应的铝或铁碎块，当碎金属块溶解时，只需向不溶性篮子内添加相应的碎金属块，因此大大节省了维护时间。
上述的一种废水零排放电絮凝槽装置，阳极板定位在缸槽前侧壁、与缸槽后侧壁之间设有空隙，阴极板定位在缸槽后侧壁、与缸槽前侧壁之间设有空隙，阳极板、阴极板之间的等距设置。实现阳极板、阴极板在缸槽中呈S形设置的目的。
上述的一种废水零排放电絮凝槽装置，进水管出水端设置在配水槽上方，配水槽与缸槽之间设有配水隔板，配水隔板下端设有与缸槽连通的进液口。配水槽中的废水通过进液口流入缸槽中。
上述的一种废水零排放电絮凝槽装置，溢流槽与缸槽之间设有隔板，隔板上端为溢流口，出水管设置在溢流槽外侧壁。处理后的废水从隔板上端的溢流口流入溢流槽，然后通过出水管流出。
上述的一种废水零排放电絮凝槽装置，缸槽和溢流槽前侧或后侧设有排渣槽，缸槽和溢流槽上端设有刮渣板，刮渣板可在缸槽和溢流槽上端向排渣槽运动。刮渣板在缸槽和溢流槽上端运动，将漂浮在缸槽和溢流槽上端废水生成的浮渣刮到排渣槽中。
上述的一种废水零排放电絮凝槽装置，阳极板、阴极板与配水隔板和隔板之间设有空隙。
上述的一种废水零排放电絮凝槽装置，出水管高度低于溢流口高度。防止浮渣从出水管流出。
上述的一种废水零排放电絮凝槽装置，溢流槽槽底呈梯形。使沉淀物在槽底堆积，方便多孔排泥管排出。
