申请日2019.08.13
公开(公告)日2019.10.11
IPC分类号C02F9/02
摘要
水产加工废水油水分离装置，包括防护挡板、水槽、第二透水膜、第二过滤槽、支杆、第二销轴、第二支板、第二镂空、第一镂空、第一过滤槽、第一透水膜、第一支板、第一销轴、第一镂空、气缸和底板，所述水槽上安装防护挡板，水槽内设有第一过滤槽，第一过滤槽内侧壁和底部铺设第一透水膜，第一过滤槽为方形结构，第一过滤槽内安装第二过滤槽，第二过滤槽为梯形结构;本发明的优点是：水油分离效果好。
权利要求书

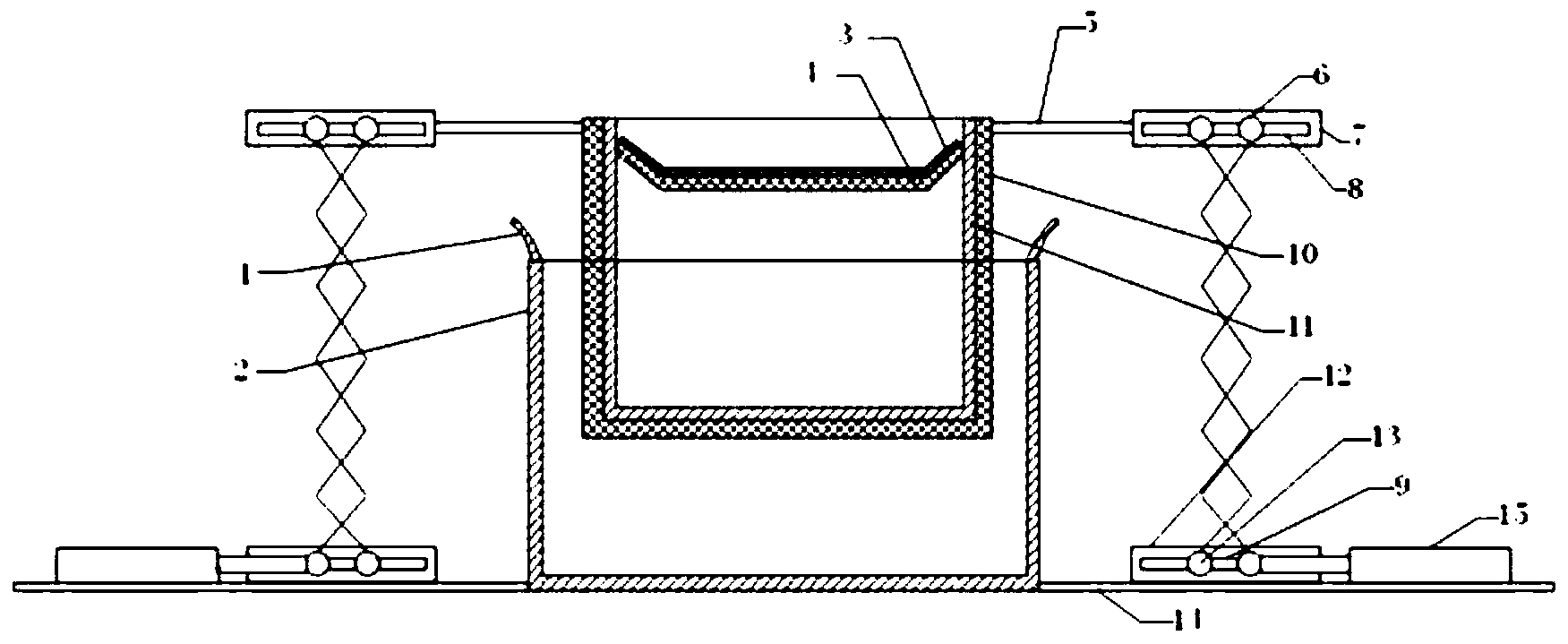

1.水产加工废水油水分离装置，包括防护挡板(1)、水槽(2)、第二透水膜(3)、第二过滤槽(4)、支杆(5)、第二销轴(6)、第二支板(7)、第二镂空(8)、第一镂空(9)、第一过滤槽(10)、第一透水膜(11)、第一支板(12)、第一销轴(13)、第一镂空(9)、气缸(15)和底板(14)，其特征是：所述水槽(2)上安装防护挡板(1)，水槽(2)内设有第一过滤槽(10)，第一过滤槽(10)内侧壁和底部铺设第一透水膜(11)，第一过滤槽(10)为方形结构，第一过滤槽(10)内安装第二过滤槽(4)，第二过滤槽(4)为梯形结构，第二过滤槽(4)侧壁和底部铺设第二透水膜(3)，第二过滤槽(4)左右两侧各安装支杆(5)，支杆(5)侧面安装第二支板(7)，第二支板(7)内设有第二镂空(8)，第二镂空(8)上安装两个第二销轴(6)，第二销轴(6)下安装剪叉臂，剪叉臂下端安装在第一销轴(13)上，第一销轴(13)安装在第一镂空(9)内，第一支板(12)内设有第一镂空(9)，第一支板(12)安装在底板(14)上，第一销轴(13)与气缸(15)的活塞杆相连，气缸(15)安装在底板(14)上，底板(14)位于水槽(2)的左右两侧。
2.根据权利要求1所述的水产加工废水油水分离装置，其特征是：所述水槽(2)左右两侧的底板(14)相互对称。
说明书
水产加工废水油水分离装置
技术领域
本发明涉及水产加工废水油水分离装置，属于油水分离设备技术领域。
背景技术
鱼类等水产品因为本身蕴含丰富的动物油，导致在加工过程中容易使废水中具有大量的油，而为了保护环境需要对废水进行处理，要将废水中含有的油分去掉，现有技术的水产加工设备的废水分离油装置都一般都是在静置后利用水和油的密度不同，两者会自动分离，然后用吸收装置将上层油分吸取掉。但是这种方式容易将水也吸取掉。为了解决上述困难，需要开发一款水油分离效果好的水产加工废水油水分离装置。
发明内容
本发明的目的是提供水产加工废水油水分离装置。
本发明要解决的问题是现有技术的水产加工设备的废水分离油装置都一般都是在静置后利用水和油的密度不同，两者会自动分离，然后用吸收装置将上层油分吸取掉的问题。
为实现本发明的目的，本发明采用的技术方案是：
水产加工废水油水分离装置，包括防护挡板、水槽、第二透水膜、第二过滤槽、支杆、第二销轴、第二支板、第二镂空、第一镂空、第一过滤槽、第一透水膜、第一支板、第一销轴、第一镂空、气缸和底板，所述水槽上安装防护挡板，水槽内设有第一过滤槽，第一过滤槽内侧壁和底部铺设第一透水膜，第一过滤槽为方形结构，第一过滤槽内安装第二过滤槽，第二过滤槽为梯形结构，第二过滤槽侧壁和底部铺设第二透水膜，第二过滤槽左右两侧各安装支杆，支杆侧面安装第二支板，第二支板内设有第二镂空，第二镂空上安装两个第二销轴，第二销轴下安装剪叉臂，剪叉臂下端安装在第一销轴上，第一销轴安装在第一镂空内，第一支板内设有第一镂空，第一支板安装在底板上，第一销轴与气缸的活塞杆相连，气缸安装在底板上，底板位于水槽的左右两侧。
所述水槽左右两侧的底板相互对称。
本发明的优点是：气缸做伸缩运动，使两个第一销轴相互靠近，使剪叉臂伸展开来，使两个第二销轴相互靠近，使第二支板向上移动，使支杆向上移动，使第一过滤槽向上移动，废水从第一过滤槽和第二过滤槽中进入到水槽内，而油分被第一透水膜和第二透水膜截留，就实现了水和油的分离，且第一透水膜和第二透水膜为可替换式结构，能避免长期使用后，截油效果变差。
