申请日20200323
公开(公告)日20200630
IPC分类号E02B15/10
摘要
本发明涉及一种河流湖泊防治污水处理系统，包括水桶、打捞装置和过滤装置，所述的水桶的上端安装有打捞装置，水桶的下端安装有过滤装置，打捞装置与过滤装置正相对，本发明采用多级过滤处理结构的设计理念进行河流湖泊防治污水处理，进而提高污水的过滤程度，本申请可对污水中含有的轻质大体积杂物与小体积杂物进行先后分开过滤处理，设置的打捞装置可将过滤的轻质大体积杂物及时打捞，从而避免多次积累而发生过滤结构堵塞现象的几率。
权利要求书

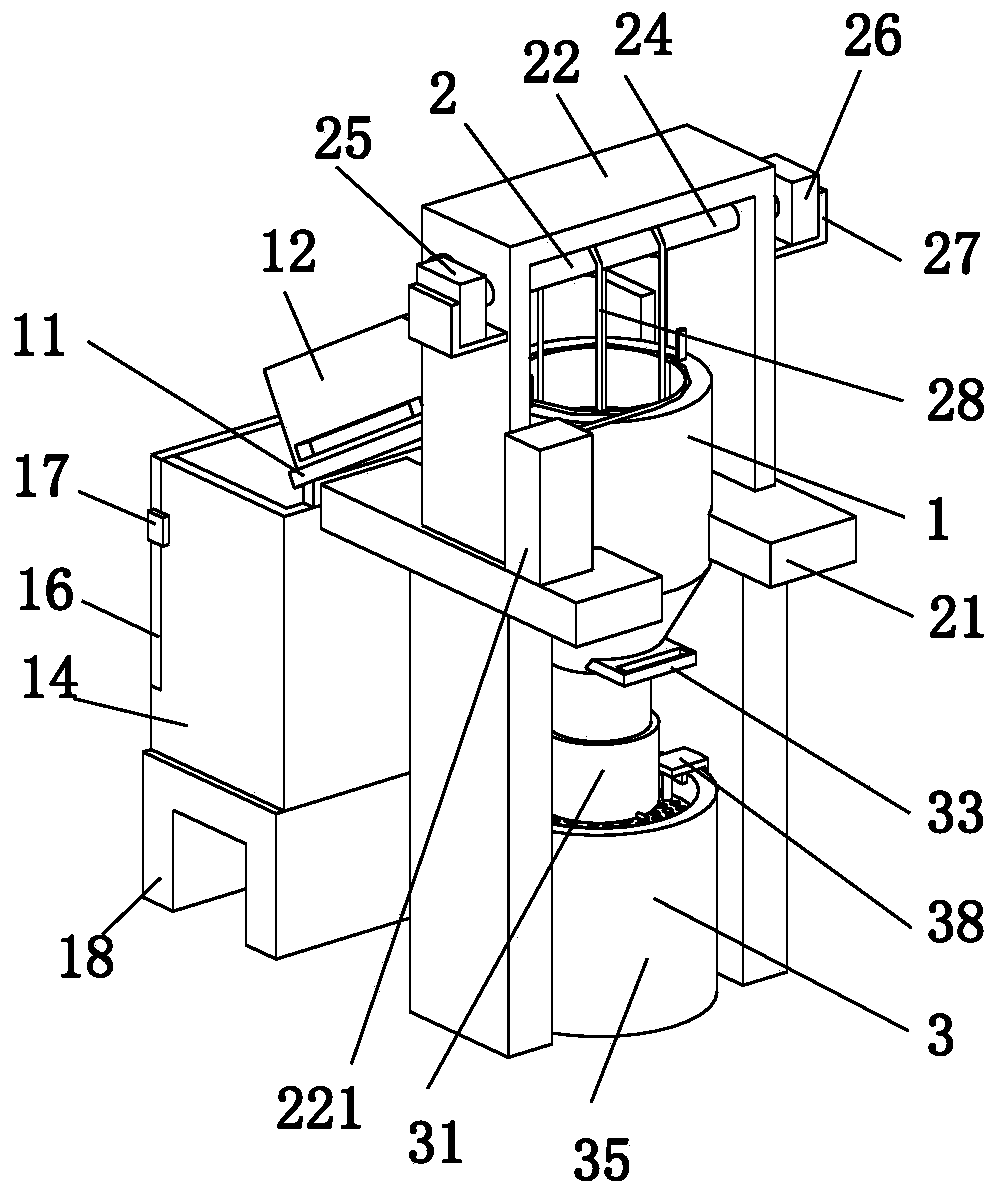

1.一种河流湖泊防治污水处理系统，包括水桶(1)、打捞装置(2)和过滤装置(3)，其特征在于：所述的水桶(1)的上端安装有打捞装置(2)，水桶(1)的下端安装有过滤装置(3)，打捞装置(2)与过滤装置(3)正相对;
所述的水桶(1)的左端安装有承接板(11)，承接板(11)的左端呈左下倾斜结构，承接板(11)的上端前后对称安装有直板(12)，承接板(11)左端的下端安装有支架(13)，支架(13)安装在废料缸(14)的上端面右端，承接板(11)的左端位于废料缸(14)内左侧壁的左侧，废料缸(14)上端面左端的后端安装有耳块(15)，耳块(15)与废料缸(14)左端下端之间安装有销轴，销轴与门板(16)的后端之间为滑动配合方式，门板(16)的右端面与废料缸(14)的左端面之间为滑动配合方式，门板(16)的前端面与废料缸(14)的前端面左端均开设有卡槽，卡槽与U型卡板(17)的后端之间为滑动配合方式，废料缸(14)的下端安装有底座(18)，底座(18)的下端安装在已有工作地面上;
所述的直板(12)的前端面左下端开设有轨道通槽，轨道通槽内通过滑动配合方式安装有二号电动滑块(121)，二号电动滑块(121)的之间安装有支杆(122)，支杆(122)上端面开设有长方形通槽，长方形通槽内通过滑动配合方式安装有海绵块(123)，海绵块(123)的下端面与承接板(11)左端的上端面之间为滑动配合方式，海绵块(123)的上端通过滑动配合方式安装有倒U型卡架(124)，倒U型卡架(124)的右端与支杆(122)的右端之间通过卡销(125)相连;
所述的打捞装置(2)包括T型架(21)、倒U型架(22)、一号电动滑块(23)、转轴(24)、一号电机(25)、二号电机(26)、支座(27)、钢丝绳(28)、卡块(29)、捞板(210)和滑块(211)，T型架(21)关于水桶(1)前后对称排布，T型架(21)的下端安装在已有工作地面，T型架(21)的上端的内侧端面与水桶(1)的外侧端面固定连接，T型架(21)的上端通过滑动配合方式安装有一号电动滑块(23)，一号电动滑块(23)的上端与倒U型架(22)的下端相连，T型架(21)的上端面与倒U型架(22)的下端面之间为滑动配合方式，倒U型架(22)的前后两端的上端之间通过滑动配合方式左右对称安装有转轴(24)，倒U型架(22)上端右端的转轴(24)的前端与一号电机(25)的输出轴端相连，一号电机(25)位于倒U型架(22)前端的前侧，U型架上端左端的转轴(24)的后端与二号电机(26)的输出轴端相连，二号电机(26)位于倒U型架(22)后端的后侧，一号电机(25)和二号电机(26)的下端均安装有支座(27)，支座(27)的内侧端与倒U型架(22)的外侧端相连，转轴(24)上通过滑动配合方式前后对称安装有钢丝绳(28)，钢丝绳(28)的下端安装有卡块(29)，卡块(29)通过滑动配合方式安装在矩形通槽内，矩形通槽开设在捞板(210)上，且矩形通槽沿捞板(210)周向均匀排布，捞板(210)的前后两端对称安装有滑块(211)，滑块(211)通过滑动配合方式与轨道凹槽相连，轨道凹槽开设在水桶(1)的内侧壁上;
所述的过滤装置(3)包括伸缩管(31)、一号滤板(32)、把手(33)、卡柱(34)、接水缸(35)、二号滤板(36)、连接柱(37)、平板(38)和竖直卡板(39)，伸缩管(31)的上端面与水桶(1)的下端面相连，伸缩管(31)的上方设置有一号滤板(32)，一号滤板(32)通过滑动配合方式安装与板槽内，板槽开设在水桶(1)的下端，一号滤板(32)的右端安装有把手(33)，把手(33)与水桶(1)下端的右端之间为滑动配合方式，伸缩管(31)的右端面上下对称开设有孔槽，伸缩管(31)右端面下端的孔槽内通过滑动配合方式安装有卡柱(34)，伸缩管(31)的正下方设置有接水缸(35)，接水缸(35)的下端安装在已有工作地面上，接水缸(35)的内部上端通过滑动配合方式安装有二号滤板(36)，二号滤板(36)的前后两端通过螺纹配合方式安装有连接柱(37)，连接柱(37)的上端安装有平板(38)，平板(38)的下端前后对称安装有竖直卡板(39)，竖直卡板(39)的内侧端面和平板(38)的下端面与接水缸(35)的上端之间为滑动配合方式，一号滤板(32)与二号滤板(36)上均开设有滤孔，一号滤板(32)与二号滤板(36)上的滤孔均沿其周向均匀排布。
2.根据权利要求1所述的一种河流湖泊防治污水处理系统，其特征在于：所述的捞板(210)的上侧前后对称设置有挡板(21a)，挡板(21a)的下端安装在水桶(1)的上端面，且挡板(21a)的左端面与轨道凹槽的内右侧壁处于同一竖直平面。
3.根据权利要求1所述的一种河流湖泊防治污水处理系统，其特征在于：所述的倒U型架(22)前端的右侧设置有水机(221)，水机(221)的下端安装在T型架(21)的上端面，水机(221)的后端中部与水管(222)的前端相连，水管(222)通过滑动配合方式安装在圆形水槽内，圆形水槽开设在水桶(1)的上端面，水管(222)的内侧端开设有水孔，水孔沿水管(222)周向均匀排布。
4.根据权利要求1所述的一种河流湖泊防治污水处理系统，其特征在于：所述的一号滤板(32)的滤孔为阶梯结构，且阶梯结构的上端孔径大于其下端的孔径。
5.根据权利要求1所述的一种河流湖泊防治污水处理系统，其特征在于：所述的把手(33)的左侧设置有橡胶封条(331)，橡胶封条(331)的下端面与一号滤板(32)的上端面之间为滑动配合方式，橡胶封条(331)的上端安装在板槽的右上内壁，橡胶封条(331)的右侧设置有毛刷(332)，毛刷(332)的上端安装有板槽的右上内壁。
6.根据权利要求1所述的一种河流湖泊防治污水处理系统，其特征在于：所述的伸缩管(31)的内表面上端前后通过滑动配合方式对称安装有三号电动滑块(311)，三号电动滑块(311)之间安装有圆环(312)，圆环(312)的外表面下端安装有刮刷(313)，刮刷(313)沿圆环(312)周向均匀排布，刮刷(313)位于三号电动滑块(311)的下方，刮刷(313)的外侧端面与伸缩管(31)的内表面之间为滑动配合方式。
说明书
一种河流湖泊防治污水处理系统
技术领域
本发明涉及污水处理技术领域，特别涉及一种河流湖泊防治污水处理系统。
背景技术
河流污染是指由于人类活动，直接或间接地把物质或能量引入河流环境，造成损害河流生物资源，损坏河水和河流环境质量，危害人类健康等有害的影响，也是水体污染的一种，其污染程度随时间变化，而且扩散快，污染影响大，污染物主要工业废水、生活污水、农田排水以及都市垃圾等，其可导致水中含氧量降低，等在一段时间后，水中需要氧气的微生物逐渐走向死亡.，而正是这些需氧微生物能够分解有机质并维持着河流、湖泊的自我净化能力.它们的死亡引发的连锁反应则是河流和湖泊越见发黑、变臭、毒素积累,最终伤害人畜，且类似塑料等不可降解污染物不仅会导致水氧含量降低，同时也会造成水生物误食而死亡等现象的发生，水污染不但危机人类,也给渔业带来了巨大损失.严重使鱼虾死亡,还干扰鱼类繁殖,渔产量和质量大大下降.污水还污染农田和农作物,使农业减产.水污染还造成其他环境的下降,影响人们的生理和心理健康，但在墨粉干燥处理过程中会出现以下问题：
1、使用单个过滤结构对污水进行过滤处理时，易出现忽略对塑料等轻质较大体积杂物的过滤或对小体积杂物过滤不彻底的现象，过滤出的轻质较大体积杂物得不到及时清除，在多次积累后会出现堵塞过滤结构的现象，且采用人工多次打捞的方式易使工作操作复杂化，同时杂物在转移时，其携带的污水易四处滴落在装置上，易对装置和工作环境造成污染;
2、对污水中小体积杂物采用的单级过滤易出现过滤程度较低的现象，且在过滤结束之后，过滤装置内部易残留类似砂砾的等较小体积的杂物，这些杂物不仅会降低后续过滤的过滤效果，还会在长时间之后在过滤装置的内部形成杂物疤痂，同时过滤装置中起过滤作用的结构等不到及时的更换或拆卸清理，从而降低了这些结构的过滤能力。
发明内容
(一)技术方案
为了实现上述目的，本发明采用以下技术方案，一种河流湖泊防治污水处理系统，包括水桶、打捞装置和过滤装置，所述的水桶的上端安装有打捞装置，水桶的下端安装有过滤装置，打捞装置与过滤装置正相对。
所述的水桶的左端安装有承接板，承接板的左端呈左下倾斜结构，承接板的上端前后对称安装有直板，承接板左端的下端安装有支架，支架安装在废料缸的上端面右端，承接板的左端位于废料缸内左侧壁的左侧，废料缸上端面左端的后端安装有耳块，耳块与废料缸左端下端之间安装有销轴，销轴与门板的后端之间为滑动配合方式，门板的右端面与废料缸的左端面之间为滑动配合方式，门板的前端面与废料缸的前端面左端均开设有卡槽，卡槽与U型卡板的后端之间为滑动配合方式，废料缸的下端安装有底座，底座的下端安装在已有工作地面上，捞板上行至水桶上端面的上方后，通过一号电动滑块带动倒U型架向左运动，捞板随之同步运动直至其位于承接板的上方，通过一号电机带动其所连转轴转动，此转轴带动其上的钢丝绳进行缠绕使得捞板呈右上倾斜状态，通过人工方式扒拉捞板上的杂物，杂物由承接板滑落进废料缸内，废料缸内的杂物积累至一定程度后，通过人工方拔出U型卡板并打开门板，然后对废料缸内的杂物进行集中转移处理，通过二号电机带动其所连转轴转动，此转轴带动其上的钢丝绳进行缠绕，且此转轴转动圈数与先前一号电机所连转轴转动的圈数相同，捞板回复水平状态，然后通过一号电动滑块带动倒U型架复位至原始位置处，之后通过一号电机和二号电机同时带动各自所连转轴转动，转轴带动钢丝绳放松，从而捞板向下进行复位运动。
所述的直板的前端面左下端开设有轨道通槽，轨道通槽内通过滑动配合方式安装有二号电动滑块，二号电动滑块的之间安装有支杆，支杆上端面开设有长方形通槽，长方形通槽内通过滑动配合方式安装有海绵块，海绵块的下端面与承接板左端的上端面之间为滑动配合方式，海绵块的上端通过滑动配合方式安装有倒U型卡架，倒U型卡架的右端与支杆的右端之间通过卡销相连，通过二号电动滑块带动支杆沿轨道通槽向左下运动，支杆带动海绵块同步运动，海绵块不仅可对承接板上的杂物起到推动作用使其顺利滑落进废料缸内，同时又对承接板上端杂物残留的污水起到吸附去除的作用，通过人工方式拔出卡销并将倒U型卡架连带海绵块取下，进而便于工人对海绵块进行定时更换
所述的打捞装置包括T型架、倒U型架、一号电动滑块、转轴、一号电机、二号电机、支座、钢丝绳、卡块、捞板和滑块，T型架关于水桶前后对称排布，T型架的下端安装在已有工作地面，T型架的上端的内侧端面与水桶的外侧端面固定连接，T型架的上端通过滑动配合方式安装有一号电动滑块，一号电动滑块的上端与倒U型架的下端相连，T型架的上端面与倒U型架的下端面之间为滑动配合方式，倒U型架的前后两端的上端之间通过滑动配合方式左右对称安装有转轴，倒U型架上端右端的转轴的前端与一号电机的输出轴端相连，一号电机位于倒U型架前端的前侧，U型架上端左端的转轴的后端与二号电机的输出轴端相连，二号电机位于倒U型架后端的后侧，一号电机和二号电机的下端均安装有支座，支座的内侧端与倒U型架的外侧端相连，转轴上通过滑动配合方式前后对称安装有钢丝绳，钢丝绳的下端安装有卡块，卡块通过滑动配合方式安装在矩形通槽内，矩形通槽开设在捞板上，且矩形通槽沿捞板周向均匀排布，捞板的前后两端对称安装有滑块，滑块通过滑动配合方式与轨道凹槽相连，轨道凹槽开设在水桶的内侧壁上，通过人工方式向水桶内注入全部污水后，通过一号电机、二号电机带动各自所连的转轴同时转动，转轴带动钢丝绳进行缠绕，钢丝绳通过卡块带动捞板向上运动，直至捞板位于水桶上端面的上方，捞板对污水进行过滤塑料等轻质杂物打捞处理。
所述的过滤装置包括伸缩管、一号滤板、把手、卡柱、接水缸、二号滤板、连接柱、平板和竖直卡板，伸缩管的上端面与水桶的下端面相连，伸缩管的上方设置有一号滤板，一号滤板通过滑动配合方式安装与板槽内，板槽开设在水桶的下端，一号滤板的右端安装有把手，把手与水桶下端的右端之间为滑动配合方式，伸缩管的右端面上下对称开设有孔槽，伸缩管右端面下端的孔槽内通过滑动配合方式安装有卡柱，伸缩管的正下方设置有接水缸，接水缸的下端安装在已有工作地面上，接水缸的内部上端通过滑动配合方式安装有二号滤板，二号滤板的前后两端通过螺纹配合方式安装有连接柱，连接柱的上端安装有平板，平板的下端前后对称安装有竖直卡板，竖直卡板的内侧端面和平板的下端面与接水缸的上端之间为滑动配合方式，一号滤板与二号滤板上均开设有滤孔，一号滤板与二号滤板上的滤孔均沿其周向均匀排布，由水桶内流出的污水依次经过一号滤板、伸缩管和二号滤板，最终暂储在接水缸内，一号滤板和二号滤板分别对污水进行二次和三次过滤，污水完全过滤结束之后，通过人工方式借助把手将一号滤板向右抽出并对其进行清洗，通过人工方式拔出卡柱并使伸缩管向上收缩至相应位置，然后再次插入卡柱避免伸缩管回落，之后通过人工方式借助连接柱将二号滤板从接水缸内提出壁挂对其进行清洗，二号滤板清洗结束后，通过人工方式使竖直卡板之间卡住接水缸的上端，进而使得二号滤板吊装在接水缸内。
作为本发明的一种优选方案，所述的捞板的上侧前后对称设置有挡板，挡板的下端安装在水桶的上端面，且挡板的左端面与轨道凹槽的内右侧壁处于同一竖直平面，挡板可对捞板的复位运动起到导向和限位的作用，而使得滑块与轨道凹槽正对接并可一次顺利滑入轨道凹槽内，进而提高捞板复位的精确度以及捞板复位运动中的稳固度。
作为本发明的一种优选方案，所述的倒U型架前端的右侧设置有水机，水机的下端安装在T型架的上端面，水机的后端中部与水管的前端相连，水管通过滑动配合方式安装在圆形水槽内，圆形水槽开设在水桶的上端面，水管的内侧端开设有水孔，水孔沿水管周向均匀排布，通过水机向水管内注入清洁水，清洁水由水孔流出并沿着水桶的内表壁向下流动，其可对水桶内表壁上附着的残留杂物进行冲刷，进而保持水桶内表壁的清洁度，避免水桶内表壁形成杂物疤痂。
作为本发明的一种优选方案，所述的一号滤板的滤孔为阶梯结构，且阶梯结构的上端孔径大于其下端的孔径，阶梯型的滤孔可起到暂储杂物的作用，从而使得杂物可随一号滤板抽出并进行集中处理。
作为本发明的一种优选方案，所述的把手的左侧设置有橡胶封条，橡胶封条的下端面与一号滤板的上端面之间为滑动配合方式，橡胶封条的上端安装在板槽的右上内壁，橡胶封条的右侧设置有毛刷，毛刷的上端安装有板槽的右上内壁，橡胶封条在污水的配合下可起到密封的作用，进而降低污水从板槽流出水桶外的几率，通过人工方式借助把手将一号滤板向右抽出过程中，橡胶封条和毛刷可将一号滤板上的杂物向内侧清扫使其落入一号滤板上的滤孔内，而使得杂物可随一号滤板抽出并进行集中处理，进而降低杂物落入并吸附与伸缩管内的几率。
作为本发明的一种优选方案，所述的伸缩管的内表面上端前后通过滑动配合方式对称安装有三号电动滑块，三号电动滑块之间安装有圆环，圆环的外表面下端安装有刮刷，刮刷沿圆环周向均匀排布，刮刷位于三号电动滑块的下方，刮刷的外侧端面与伸缩管的内表面之间为滑动配合方式，通过三号电动滑块带动圆环向下运动，圆环带动刮刷同步运动，刮刷对伸缩管内表面附着的残留杂物进行刮除，进而保持伸缩管内表壁的清洁度，避免伸缩管内表壁形成杂物疤痂。
(二)有益效果
1、本发明所述的一种河流湖泊防治污水处理系统，本发明采用多级过滤处理结构的设计理念进行河流湖泊防治污水处理，进而提高污水的过滤程度，本申请可对污水中含有的轻质大体积杂物与小体积杂物进行先后分开过滤处理，设置的打捞装置可将过滤的轻质大体积杂物及时打捞，从而避免多次积累而发生过滤结构堵塞现象的几率;
2、本发明所述的海绵块不仅可对承接板上的杂物起到推动作用使其顺利滑落进废料缸内，又对承接板上端杂物残留的污水起到吸附去除的作用，同时海绵块的安装和拆卸操作简单，进而便于工人对其进行定时更换;
3、本发明所述的承接板可对杂物滑落进废料缸起到缓冲的作用，进而降低杂物因滑落速度过快而与废料缸底部接触时出现水滴四溅现象的几率，其上的直板既对承接板上的杂物起到限位的作用，同时又避免杂物携带的污水流出承接板外而对工作环境造成污染;
4、本发明所述的橡胶封条和毛刷可将一号滤板上的杂物向内侧清扫使其落入一号滤板上的滤孔内，而使得杂物可随一号滤板抽出并进行集中处理，进而降低杂物落入并吸附与伸缩管内的几率;
5、本发明所述的一号滤板抽拉式的安装结构和二号滤板可拆吊装式的安装结构均便于工人可定期拆卸清洗和复位，进而避免一号滤板和二号滤板存留过多的杂物而发生筛孔堵塞的现象;
6、本发明所述的本发明所述的三号电动滑块、圆环和刮刷配合工作对伸缩管内表面附着的残留杂物进行刮除，进而保持伸缩管内表壁的清洁度，避免伸缩管内表壁形成杂物疤痂;
7、本发明所述的滑块对捞板的运动起到导向、限位的作用而使得捞板保持水平并竖直向上运动的状态，进而降低捞板发生倾斜偏动现象而使得其携带的杂物再次落入水桶内的几率。（发明人吴刘海;何海峰）
