申请日20200504
公开(公告)日20200807
IPC分类号B01D33/11; B01D33/42; C02F1/00
摘要
本发明公开了一种卧式轴转多级污水过滤设备及其方法，包括机架、立式轴承座、同轴多级复合过滤筒、支撑架、悬浮杂质去除单元和导水旋转连接件;悬浮杂质去除单元包括轴转钩单元和轴转板单元，两个轴转钩单元之间反向旋转配合钩出污水中的悬浮杂质;轴转板单元与对应的轴转钩单元同向旋转脱除所述轴转钩单元上的悬浮杂质;轴多级复合过滤筒配套设置有位于筒底的旋转驱动机构，旋转驱动机构驱动同轴多级复合过滤筒轴向旋转从大到小滤出污水中的固体杂质。本发明能够分类清除污水中的悬浮杂质与固体杂质，从而解决现有过滤设备频繁发生滤孔堵塞的问题，且过滤彻底、效果好、效率高。
权利要求书

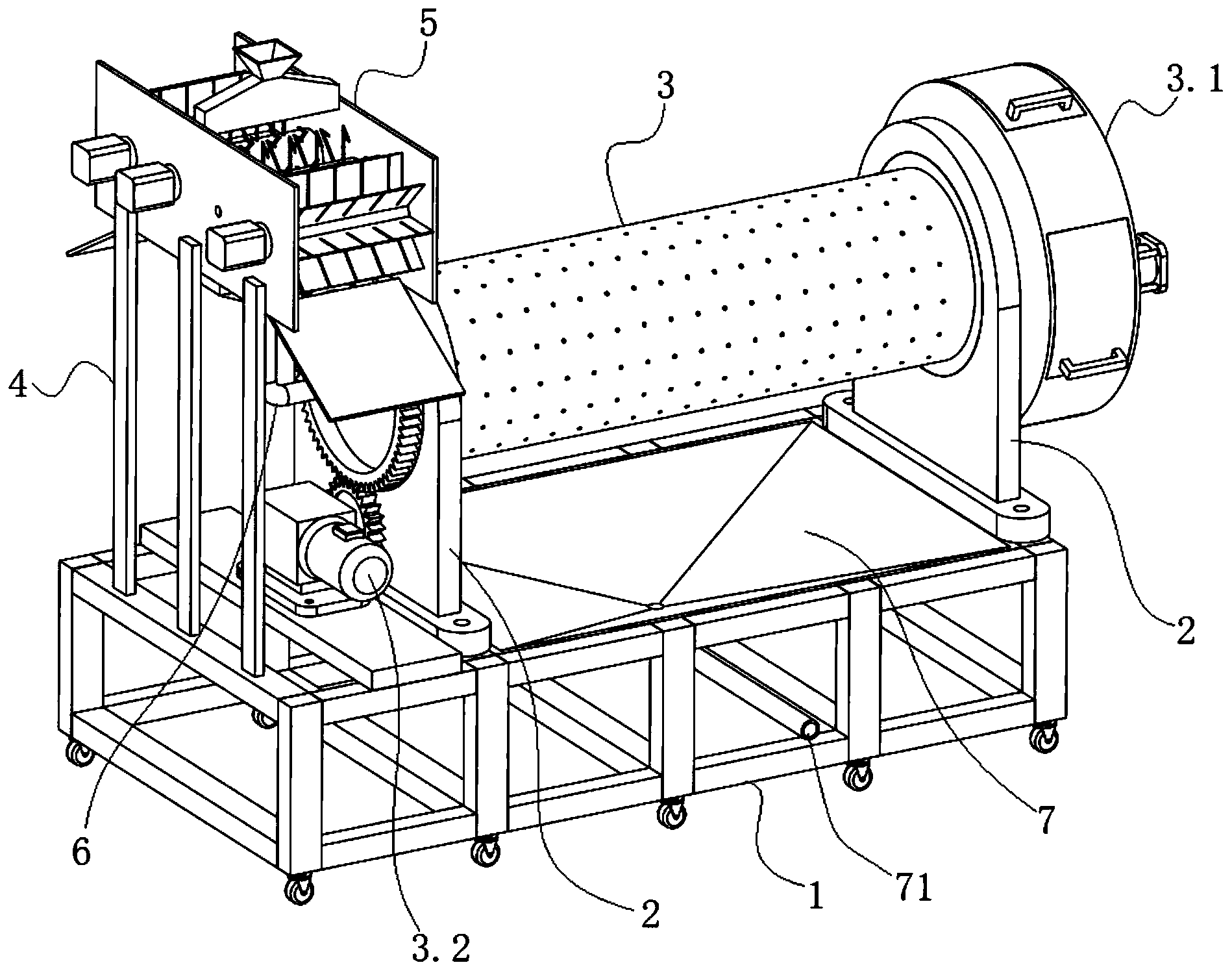

1.一种卧式轴转多级污水过滤设备，其特征在于：包括机架(1)、立式轴承座(2)、同轴多级复合过滤筒(3)、支撑架(4)、悬浮杂质去除单元(5)和导水旋转连接件(6);
所述同轴多级复合过滤筒(3)通过立式轴承座(2)呈水平姿态可旋转设置于机架(1)上，所述同轴多级复合过滤筒(3)具有伸入其内的进水管(3.4)，所述同轴多级复合过滤筒(3)内部具有同轴多级复合过滤腔(30)，所述进水管(3.4)与同轴多级复合过滤腔(30)同轴并导通伸入同轴多级复合过滤腔(30)内;所述悬浮杂质去除单元(5)通过支撑架(4)设置于机架(1)上并位于同轴多级复合过滤筒(3)的筒底斜上方，且悬浮杂质去除单元(5)的出水端通过导水旋转连接件(6)与进水管(3.4)的进水端旋转对接;
所述悬浮杂质去除单元(5)包括旋转连接在两块护板(51)之间的两个轴转钩单元(52)以及旋转连接在两块护板(51)之间的两个轴转板单元(53)，轴转钩单元(52)与轴转板单元(53)并排处于同一水平面内，且两个轴转钩单元(52)位于两个轴转板单元(53)之间;两个所述轴转钩单元(52)之间反向旋转配合钩出污水中的悬浮杂质;所述轴转板单元(53)与轴转钩单元(52)一一对应，所述轴转板单元(53)与对应的轴转钩单元(52)同向旋转脱除所述轴转钩单元(52)上的悬浮杂质;
所述同轴多级复合过滤筒(3)的筒口对接有固体杂质存储箱(3.1)，所述固体杂质存储箱(3.1)内设置有活塞板(3.10)，所述活塞板(3.10)配套设置有气缸(3.11)，所述气缸(3.11)推拉活塞板(3.10)封堵或打开同轴多级复合过滤筒(3)的筒口;所述同轴多级复合过滤筒(3)配套设置有位于筒底的旋转驱动机构(3.2)，所述旋转驱动机构(3.2)驱动所述同轴多级复合过滤筒(3)并带动固体杂质存储箱(3.1)同步旋转，且旋转驱动机构(3.1)驱动同轴多级复合过滤筒(3)轴向旋转从大到小滤出污水中的固体杂质;
所述同轴多级复合过滤筒(3)内筒底设置有同轴推板组件(3.3)，所述同轴推板组件(3.3)配套设置有推动机构(3.30)，所述推动机构(3.30)驱动同轴推板组件(3.3)轴向移动将同轴多级复合过滤腔(30)内滤出的固体杂质推入固体杂质存储箱(3.2)内。
2.根据权利要求1所述的一种卧式轴转多级污水过滤设备，其特征在于：所述同轴多级复合过滤腔(30)包括从内到外同轴设置的多个环形过滤腔(301)，所述同轴多级复合过滤筒(3)包括从内到外同轴设置的多个过滤筒体(31)，所述进水管(3.4)同轴伸入位于最内层的所述过滤筒体(31)内，所述进水管(3.4)与位于最内层的过滤筒体(31)之间以及相邻所述过滤筒体(31)之间均构成所述环形过滤腔(301);所述进水管(3.4)位于过滤筒体(31)内的管体上开设有出水孔(3.40)，每个所述过滤筒体(31)上均开设有过滤孔(310)，从内到外过滤筒体(31)上的所述过滤孔(310)的孔径逐渐减小，所述出水孔(3.40)的孔径大于或等于最内层的过滤筒体(31)的所述过滤孔(310)的孔径;
所述旋转驱动机构(3.2)包括减速电机(3.21)、安装于减速电机(3.21)上的主齿轮(3.22)和安装于同轴多级复合过滤筒(3)外筒底的外环形齿轮(3.23)，所述主齿轮(3.22)与外环形齿轮(3.23)相啮合。
3.根据权利要求2所述的一种卧式轴转多级污水过滤设备，其特征在于：所述同轴推板组件(3.3)包括一一对应设置于环形过滤腔(302)内的多块环形推板(3.31)，所述推动机构(3.30)与环形推板(3.31)一一对应，所述推动机构(3.30)包括第一伺服电机(3.301)、螺杆(3.302)和法兰式轴承座(3.303)，所述第一伺服电机(3.301)安装于同轴多级复合过滤筒(3)外筒底并与螺杆(3.302)驱动连接，螺纹配合贯穿环形推板(3.31)的所述螺杆(3.302)穿过活塞板(3.10)通过所述法兰式轴承座(3.303)与固体杂质存储箱(3.2)的内箱壁旋转连接;
所述进水管(3.4)具有法兰连接部，穿过同轴多级复合过滤筒(3)筒底的进水管(3.4)通过法兰连接部紧固;所述固体杂质存储箱(3.1)的内箱壁设置有弹性卡槽件(3.12)，所述进水管(3.4)伸入固体杂质存储箱(3.1)内的管端封堵并弹性卡入弹性卡槽件(3.12)内;所述弹性卡槽件(3.12)包括槽块(3.120)和设置于槽块(3.120)内的弹簧(3.121)。
4.根据权利要求3所述的一种卧式轴转多级污水过滤设备，其特征在于：所述悬浮杂质去除单元(5)还包括入水罩(54)、出水罩(55)、斜坡导板(56)、第二伺服电机(57)和齿传动组件(58);所述入水罩(54)、出水罩(55)以及斜坡导板(56)均连接设置于两块护板(51)之间，所述入水罩(54)位于两个轴转钩单元(52)的中间位置的正上方，所述出水罩(55)位于两个轴转钩单元(52)的中间位置的正下方，所述斜坡导板(56)一一对应设置于轴转板单元(53)的斜下方;所述导水旋转连接件(6)包括导水管(61)和旋转接头(62)，所述出水罩(55)对接所述导水管(61)，所述导水管(61)通过旋转接头(62)与进水管(3.4)旋转对接;其中一个所述轴转钩单元(52)通过所述第二伺服电机(57)驱动旋转，且两个轴转钩单元(52)之间通过齿传动组件(58)传动连接;两个所述轴转板单元(53)均通过第二伺服电机(57)驱动旋转;两个所述轴转钩单元(52)的旋转方向相反，所述轴转板单元(53)与对应的轴转钩单元(52)的旋转方向相同。
5.根据权利要求4所述的一种卧式轴转多级污水过滤设备，其特征在于：所述轴转钩单元(52)包括第一转轴(521)和呈圆周阵列布置于第一转轴(521)上的捕捞钩(522)，两个所述轴转钩单元(52)上的捕捞钩(522)相互交替布置，且第一转轴(521)带动捕捞钩(522)旋转呈向上旋转捕捞作业姿态;
所述轴转板单元(53)包括第二转轴(531)和呈圆周阵列布置于第二转轴(531)上的脱杂板(532)，所述脱杂板(532)上开设有缺口(5321)，在相对应的轴转钩单元(52)与轴转板单元(53)中，所述捕捞钩(522)穿过缺口(5321)设置，且第二转轴(531)带动脱杂板(532)旋转呈向上旋转脱杂作业姿态。
6.根据权利要求5所述的一种卧式轴转多级污水过滤设备，其特征在于：所述固体杂质存储箱(3.1)为竖向设置的圆箱体结构，其外圆周面具有多个呈圆周阵列布置的箱门(3.13)。
7.根据权利要求6所述的一种卧式轴转多级污水过滤设备，其特征在于：所述机架(1)上设置有位于同轴多级复合过滤筒(3)正下方的集水罩(7)，所述集水罩(7)上安装有出水管(71)。
8.根据权利要求7所述的一种卧式轴转多级污水过滤设备的过滤方法，其特征在于：具体步骤如下：
步骤S1：利用气缸(3.11)推动活塞板(3.10)封堵同轴多级复合过滤筒(3)的筒口;
步骤S2：开启所有第二伺服电机(57)，然后通过入水罩(54)持续注入污水，污水下落过程中，第一转轴(521)带动捕捞钩(522)旋转向上捕捞钩出污水中的悬浮杂质，当捕捞有悬浮杂质的捕捞钩(522)旋转穿过脱杂板(532)的缺口(5321)时，第二转轴(531)带动脱杂板(532)旋转向上脱除此捕捞钩(522)上的悬浮杂质，脱杂板(532)继续旋转将悬浮杂质倒在斜坡导板(56)上进而被输送出去;
步骤S3：经悬浮杂质过滤作业后的污水落入出水罩(55)内，进而通过导水管(61)、旋转接头(62)、进水管(3.4)被送入最内层的过滤筒体(31)内进行固体杂质过滤作业;启动减速电机(3.21)带动整个同轴多级复合过滤筒(3)旋转，旋转状态的同轴多级复合过滤筒(3)对污水进行过滤，污水再经过不同大小的过滤孔(310)时，先过滤出体积大的固体杂质，后过滤出体积小的固体杂质;
当需要推出各环形过滤腔(301)内滤出的固体杂质时，停止悬浮杂质过滤作业以及固体杂质过滤作业，直到同轴多级复合过滤筒(3)内的污水完全排出后，再利用气缸(3.11)拉动活塞板(3.10)打开同轴多级复合过滤筒(3)的筒口，然后启动各第一伺服电机(3.301)，使各环形推板(3.31)沿同轴多级复合过滤筒(3)轴向移动将固体杂质推入固体杂质存储箱(3.2)内，随后各环形推板(3.31)复位;人工视固体杂质存储量将固体杂质存储箱(3.2)内的固体杂质清理出去即可;
步骤S4：过滤后的污水从同轴多级复合过滤筒(3)排出落入集水罩(7)内，进而通过出水管(71)导流排出。
说明书
一种卧式轴转多级污水过滤设备及其方法
技术领域
本发明属于污水处理技术领域，尤其涉及一种卧式轴转多级污水过滤设备及其方法。
背景技术
污水中含有悬浮杂质和固体杂质，利用过滤设备对污水过滤过程中，由于悬浮杂质的存在很容易导致滤孔堵塞，此外，固体杂质未进行大小分离过滤，亦出现固体杂质积压堵塞滤孔的现象。为了解决上述问题，本发明设计了一种卧式轴转多级污水过滤设备及其方法，能够分类清除污水中的悬浮杂质与固体杂质，从而解决现有过滤设备频繁发生滤孔堵塞的问题，且过滤彻底、效果好、效率高。
发明内容
发明目的：为了克服现有技术中存在的不足，本发明提供一种卧式轴转多级污水过滤设备及其方法，能够分类清除污水中的悬浮杂质与固体杂质，从而解决现有过滤设备频繁发生滤孔堵塞的问题，且过滤彻底、效果好、效率高。
技术方案：为实现上述目的，本发明的一种卧式轴转多级污水过滤设备，包括机架、立式轴承座、同轴多级复合过滤筒、支撑架、悬浮杂质去除单元和导水旋转连接件;
所述同轴多级复合过滤筒通过立式轴承座呈水平姿态可旋转设置于机架上，所述同轴多级复合过滤筒具有伸入其内的进水管，所述同轴多级复合过滤筒内部具有同轴多级复合过滤腔，所述进水管与同轴多级复合过滤腔同轴并导通伸入同轴多级复合过滤腔内;所述悬浮杂质去除单元通过支撑架设置于机架上并位于同轴多级复合过滤筒的筒底斜上方，且悬浮杂质去除单元的出水端通过导水旋转连接件与进水管的进水端旋转对接;
所述悬浮杂质去除单元包括旋转连接在两块护板之间的两个轴转钩单元以及旋转连接在两块护板之间的两个轴转板单元，轴转钩单元与轴转板单元并排处于同一水平面内，且两个轴转钩单元位于两个轴转板单元之间;两个所述轴转钩单元之间反向旋转配合钩出污水中的悬浮杂质;所述轴转板单元与轴转钩单元一一对应，所述轴转板单元与对应的轴转钩单元同向旋转脱除所述轴转钩单元上的悬浮杂质;
所述同轴多级复合过滤筒的筒口对接有固体杂质存储箱，所述固体杂质存储箱内设置有活塞板，所述活塞板配套设置有气缸，所述气缸推拉活塞板封堵或打开同轴多级复合过滤筒的筒口;所述同轴多级复合过滤筒配套设置有位于筒底的旋转驱动机构，所述旋转驱动机构驱动所述同轴多级复合过滤筒并带动固体杂质存储箱同步旋转，且旋转驱动机构驱动同轴多级复合过滤筒轴向旋转从大到小滤出污水中的固体杂质;
所述同轴多级复合过滤筒内筒底设置有同轴推板组件，所述同轴推板组件配套设置有推动机构，所述推动机构驱动同轴推板组件轴向移动将同轴多级复合过滤腔内滤出的固体杂质推入固体杂质存储箱内。
进一步地，所述同轴多级复合过滤腔包括从内到外同轴设置的多个环形过滤腔，所述同轴多级复合过滤筒包括从内到外同轴设置的多个过滤筒体，所述进水管同轴伸入位于最内层的所述过滤筒体内，所述进水管与位于最内层的过滤筒体之间以及相邻所述过滤筒体之间均构成所述环形过滤腔;所述进水管位于过滤筒体内的管体上开设有出水孔，每个所述过滤筒体上均开设有过滤孔，从内到外过滤筒体上的所述过滤孔的孔径逐渐减小，所述出水孔的孔径大于或等于最内层的过滤筒体的所述过滤孔的孔径;
所述旋转驱动机构包括减速电机、安装于减速电机上的主齿轮和安装于同轴多级复合过滤筒外筒底的外环形齿轮，所述主齿轮与外环形齿轮相啮合。
进一步地，所述同轴推板组件包括一一对应设置于环形过滤腔内的多块环形推板，所述推动机构与环形推板一一对应，所述推动机构包括第一伺服电机、螺杆和法兰式轴承座，所述第一伺服电机安装于同轴多级复合过滤筒外筒底并与螺杆驱动连接，螺纹配合贯穿环形推板的所述螺杆穿过活塞板通过所述法兰式轴承座与固体杂质存储箱的内箱壁旋转连接;
所述进水管具有法兰连接部，穿过同轴多级复合过滤筒筒底的进水管通过法兰连接部紧固;所述固体杂质存储箱的内箱壁设置有弹性卡槽件，所述进水管伸入固体杂质存储箱内的管端封堵并弹性卡入弹性卡槽件内;所述弹性卡槽件包括槽块和设置于槽块内的弹簧。
进一步地，所述悬浮杂质去除单元还包括入水罩、出水罩、斜坡导板、第二伺服电机和齿传动组件;所述入水罩、出水罩以及斜坡导板均连接设置于两块护板之间，所述入水罩位于两个轴转钩单元的中间位置的正上方，所述出水罩位于两个轴转钩单元的中间位置的正下方，所述斜坡导板一一对应设置于轴转板单元的斜下方;所述导水旋转连接件包括导水管和旋转接头，所述出水罩对接所述导水管，所述导水管通过旋转接头与进水管旋转对接;其中一个所述轴转钩单元通过所述第二伺服电机驱动旋转，且两个轴转钩单元之间通过齿传动组件传动连接;两个所述轴转板单元均通过第二伺服电机驱动旋转;两个所述轴转钩单元的旋转方向相反，所述轴转板单元与对应的轴转钩单元的旋转方向相同。
进一步地，所述轴转钩单元包括第一转轴和呈圆周阵列布置于第一转轴上的捕捞钩，两个所述轴转钩单元上的捕捞钩相互交替布置，且第一转轴带动捕捞钩旋转呈向上旋转捕捞作业姿态;
所述轴转板单元包括第二转轴和呈圆周阵列布置于第二转轴上的脱杂板，所述脱杂板上开设有缺口，在相对应的轴转钩单元与轴转板单元中，所述捕捞钩穿过缺口设置，且第二转轴带动脱杂板旋转呈向上旋转脱杂作业姿态。
进一步地，所述固体杂质存储箱为竖向设置的圆箱体结构，其外圆周面具有多个呈圆周阵列布置的箱门。
进一步地，所述机架上设置有位于同轴多级复合过滤筒正下方的集水罩，所述集水罩上安装有出水管。
一种卧式轴转多级污水过滤设备的过滤方法，具体步骤如下：
步骤S1：利用气缸推动活塞板封堵同轴多级复合过滤筒的筒口;
步骤S2：开启所有第二伺服电机，然后通过入水罩持续注入污水，污水下落过程中，第一转轴带动捕捞钩旋转向上捕捞钩出污水中的悬浮杂质，当捕捞有悬浮杂质的捕捞钩旋转穿过脱杂板的缺口时，第二转轴带动脱杂板旋转向上脱除此捕捞钩上的悬浮杂质，脱杂板继续旋转将悬浮杂质倒在斜坡导板上进而被输送出去;
步骤S3：经悬浮杂质过滤作业后的污水落入出水罩内，进而通过导水管、旋转接头、进水管被送入最内层的过滤筒体内进行固体杂质过滤作业;启动减速电机带动整个同轴多级复合过滤筒旋转，旋转状态的同轴多级复合过滤筒对污水进行过滤，污水再经过不同大小的过滤孔时，先过滤出体积大的固体杂质，后过滤出体积小的固体杂质;
当需要推出各环形过滤腔内滤出的固体杂质时，停止悬浮杂质过滤作业以及固体杂质过滤作业，直到同轴多级复合过滤筒内的污水完全排出后，再利用气缸拉动活塞板打开同轴多级复合过滤筒的筒口，然后启动各第一伺服电机，使各环形推板沿同轴多级复合过滤筒轴向移动将固体杂质推入固体杂质存储箱内，随后各环形推板复位;人工视固体杂质存储量将固体杂质存储箱内的固体杂质清理出去即可;
步骤S4：过滤后的污水从同轴多级复合过滤筒排出落入集水罩内，进而通过出水管导流排出。
有益效果：本发明的一种卧式轴转多级污水过滤设备及其方法，有益效果如下：
1)本发明先清除悬浮杂质，然后再清除固体杂质，从而实现对污水所含杂质的分类清除过滤，解决了现有过滤设备频繁发生滤孔堵塞的问题，且过滤彻底、效果好、效率高;
2)本发明的过滤方法布局合理，操作流程适宜，适于污水处理领域规模化推广应用。（发明人殷富新）
