申请日：20200730
公开（公告）日：20200918
IPC分类号： E03F3/00; E03F3/02; E03F3/04; E03F3/06
摘要：
本发明公开了一种用于修复或新建排水检查井时的管道连通装置，属于检查井施工技术领域。包括导流部、连接管和中心连通部，导流部设置有中空的导流管，导流管外圈壁上设置有充气袋，充气袋一端连接有充气管，中心连通部为中空的腔体，腔体壁上向外设置有与腔体连通的短管，连接管的两端分别连接在导流管一端和短管一端上，没有连接到连接管上的短管上设置有活动的堵头；导流管没有连接到连接管的另一端端头固定有向外张开的软性喇叭口；充气袋为多圈缠绕在导流管的外壁上；导流管外壁顶上在充气袋之间设置有一排向外突出的定位块。连接管为软管。该装置能够连通检查井内各接入的排水管，保证检查井内处于污水状态，便于检查井内的防水施工。
权利要求书：
1.一种用于修复或新建排水检查井时的管道连通装置，其特征在于：包括导流部、连接管和中心连通部，所述导流部设置有中空的导流管，导流管外圈壁上设置有充气袋，充气袋一端连接有充气管，所述中心连通部为中空的腔体，腔体壁上向外设置有与腔体连通的短管，连接管的两端分别连接在导流管一端和短管一端上，没有连接到连接管上的短管上设置有活动的堵头。
2.根据权利要求1中所述的一种用于修复或新建排水检查井时的管道连通装置，其特征在于：所述导流管没有连接到连接管的另一端端头固定有向外张开的软性喇叭口。
3.根据权利要求1中所述的一种用于修复或新建排水检查井时的管道连通装置，其特征在于：所述充气袋为多圈缠绕在导流管的外壁上。
4.根据权利要求3中所述的一种用于修复或新建排水检查井时的管道连通装置，其特征在于：所述导流管外壁顶上在充气袋之间设置有一排向外突出的定位块。
5.根据权利要求1中所述的一种用于修复或新建排水检查井时的管道连通装置，其特征在于：所述连接管为软管。
说明书
一种用于修复或新建排水检查井时的管道连通装置
技术领域
本发明涉及检查井施工技术领域，尤其涉及一种用于修复或新建排水检查井时的管道联通装置。
背景技术
在现有排水管线中，检查井作为常用附属构筑物。由于地基下沉或施工不规范，导致检查井井室内部产生裂缝，致使排水外漏到地下，污染地下水，或地下水位较高时流入到检查井内，增加排水管网的负担。还有就是，由于有新的排水用户需要接入管网，可以就近接入相应的检查井，或就近新建检查井。无论是上述修复检查井、新建排水管接入检查井或新建检查井，都需要保持检查井室内的干燥，否则室内边壁上和管道穿过井室处的抹灰很难干，起不到防水作用。常用的施工方法，是将上游的检查井堵掉，限制用户排水或用水泵抽水，从而影响排水管网正常运行，同时给施工带来不便。
发明内容
针对上述现有技术，本发明要解决的技术问题是提供一种用于修复或新建排水检查井时和不影响排水管网正常运行的管道联通装置。

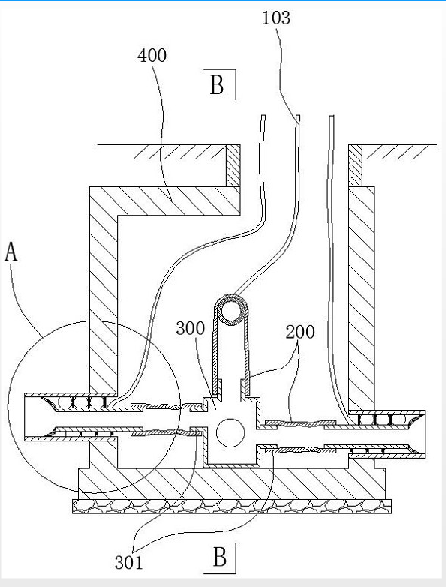

为解决上述技术问题，本发明一种用于修复或新建排水检查井的管道连通装置，包括导流部、连接管和中心连通部，所述导流部设置有中空的导流管，导流管外圈壁上设置有充气袋，充气袋一端连接有充气管，所述中心连通部为中空的腔体，腔体壁上向外设置有与腔体连通的短管，连接管的两端分别连接在导流管一端和短管一端上，没有连接到连接管上的短管上设置有活动的堵头。
作为本发明的一种改进，上述导流管没有连接到连接管的另一端端头固定有向外张开的软性喇叭口。
作为本发明的另一种改进，上述充气袋为多圈缠绕在导流管的外壁上。作为更进一步的改进，上述导流管外壁顶上在充气袋之间设置有一排向外突出的定位块。
作为本发明的再一种改进，上述连接管为软管。
本发明与现有技术相比的有益效果在于：1、本发明装置能够连通检查井内各接入的排水管，保证检查井内的处于污水状态，便于检查井内的防水施工；2、导流管上的充气袋多圈缠绕，能够很好的防止污水从导流管外上部与排水管内部之间流进到检查井内；3、导流管上设置有定位块，能够在充气袋充气后，保证导流管下部更接近与排水管内底，这样使原排水管内的水位较低，避免排水中颗粒物沉积，使施工尽量不影响原排水管的正常运行。
