申请日20191202
公开(公告)日20200131
IPC分类号C02F9/06
摘要
本发明涉及水处理领域，特别是指一种电絮凝水分离器。电絮凝油水分离器包括箱体，箱体由隔板分割成过滤室、电解室、净水室和沉降室;所述过滤室的上部设置有分离器进水口;所述电解室与过滤室之间底部连通;所述过滤室内设置有多个双层隔板，双层隔板将过滤室分割成多个电解室单元，每个电解室单元之间均设置有一对电极;所述双层隔板的两隔板之间形成有流道，相邻电解室单元之间通过流道连通;所述流道竖直分布，且流道的上端是流道进水口，下端是流道出水口;所述净水室与电解室之间底部连通;所述沉降室与净水室之间底部连通，且沉降室的上部设置有沉降室出水口。电解室内形成S型流通路径，能够使泔水进行充分的电解，提高了水处理效率。
权利要求书
1.一种电絮凝油水分离器，其特征在于，包括箱体，箱体由隔板分割成过滤室、电解室、净水室和沉降室;
所述过滤室的上部设置有分离器进水口;
所述电解室与过滤室之间底部连通;
所述过滤室内设置有多个双层隔板，双层隔板将过滤室分割成多个电解室单元，每个电解室单元之间均设置有一对电极;
所述双层隔板的两隔板之间形成有流道，相邻电解室单元之间通过流道连通;
所述流道竖直分布，且流道的上端是流道进水口，下端是流道出水口;
所述净水室与电解室之间底部连通;
所述沉降室与净水室之间底部连通，且沉降室的上部设置有沉降室出水口。
2.根据权利要求1所述的电絮凝水分离器，其特征在于，所述过滤室内设置有滤网。
3.根据权利要求1所述的电絮凝水分离器，其特征在于，所述双层隔板包括第一隔板和第二隔板，第一隔板和第二隔板之间形成流道;
沿水流方向，第一隔板和第二隔板依次设置，且第二隔板上端的高度高于第一隔板上端的高度，所述流道与第一隔板上端平齐的位置形成流道进水口;
第一隔板的侧边和底部均与电解室连接;
第二隔板的侧边与电解室连接，第二隔板的底部与电解室之间存在间隔，第二隔板与电解室之间的间隔形成流道出水口。
4.根据权利要求3所述的电絮凝水分离器，其特征在于，所述净水室内通过油水隔板分割出集油室，该集油室设置有出油口;
所述电解室和净水室的上部设置有将电解室和净水室上部的油脂刮入集油室的刮油装置。
5.根据权利要求4所述的电絮凝水分离器，其特征在于，所述油水隔板的上端设置高度高于第二隔板上端的设置高度。
6.根据权利要求1或3所述的电絮凝水分离器，其特征在于，至少部分所述电解室单元内所设置的电极与其它电解室单元内设置的电极不同。
7.根据权利要求1所述的电絮凝水分离器，其特征在于，所述沉降室内设置有蜂窝斜管。
8.根据权利要求1或7所述的电絮凝水分离器，其特征在于，沿水流方向，沉降室的末端设置有终水室，所述沉降室和终水室之间通过沉降室出水口连通，终水室的上部设置有分离器出水口。
9.根据权利要求1所述的电絮凝水分离器，其特征在于，所述过滤室、电解室和净水室分布在箱体的第一侧，沉降室分布在箱体的第二侧，第一侧和第二侧对称分布;
所述过滤室、电解室和净水室分布在同一条直线上。
10.根据权利要求1所述的电絮凝水分离器，其特征在于，所述电解室内设置有曝气装置和加热装置。
说明书
一种电絮凝油水分离器
技术领域
本发明涉及水处理领域，特别是指一种电絮凝水分离器。
背景技术
食堂、饭店等每天都会产生大量的餐厨泔水，其主要含有油、水和有机物等物质，如果未经处理直接排放入城市下水道中会对环境产生很大的影响。并且还有可能被不法商贩收集提炼成“地沟油”重新被利用，危害人民的身体健康。
现有的油水分离设备和方法主要有隔油池、混凝加药、气浮法。隔油池是利用污水中油脂与水的密度不同而达到油水分离的目的，但是这种方法占地面积大，并且除油效率低，水质在隔油池中停留时间过长，容易导致有机物腐败，产生臭味。混凝加药方法是在污水中投入铝盐、铁盐等混凝剂到污水中，使污水中的胶体微粒相互粘结、聚集，将油脂和悬浮颗粒转化成污泥沉淀下来;该方法混凝剂的投加量不易控制，并且添加的药剂容易产生二次污染。气浮法是利用高度分散的微小气泡作为载体粘附悬浮物，通过气泡使油污等上浮到水面以实现去除油污的目的;但是该方法运行成分较高，并且浮渣量大，油脂回收困难。
发明内容
本发明提出一种电絮凝水分离器，解决了现有技术中的问题。
本发明的技术方案是这样实现的：
提供了一种电絮凝油水分离器，其包括箱体，箱体由隔板分割成过滤室、电解室、净水室和沉降室;
所述过滤室的上部设置有分离器进水口;
所述电解室与过滤室之间底部连通;
所述过滤室内设置有多个双层隔板，双层隔板将过滤室分割成多个电解室单元，每个电解室单元之间均设置有一对电极;
所述双层隔板的两隔板之间形成有流道，相邻电解室单元之间通过流道连通;
所述流道竖直分布，且流道的上端是流道进水口，下端是流道出水口;
所述净水室与电解室之间底部连通;
所述沉降室与净水室之间底部连通，且沉降室的上部设置有沉降室出水口。
优选的，所述过滤室内设置有滤网。

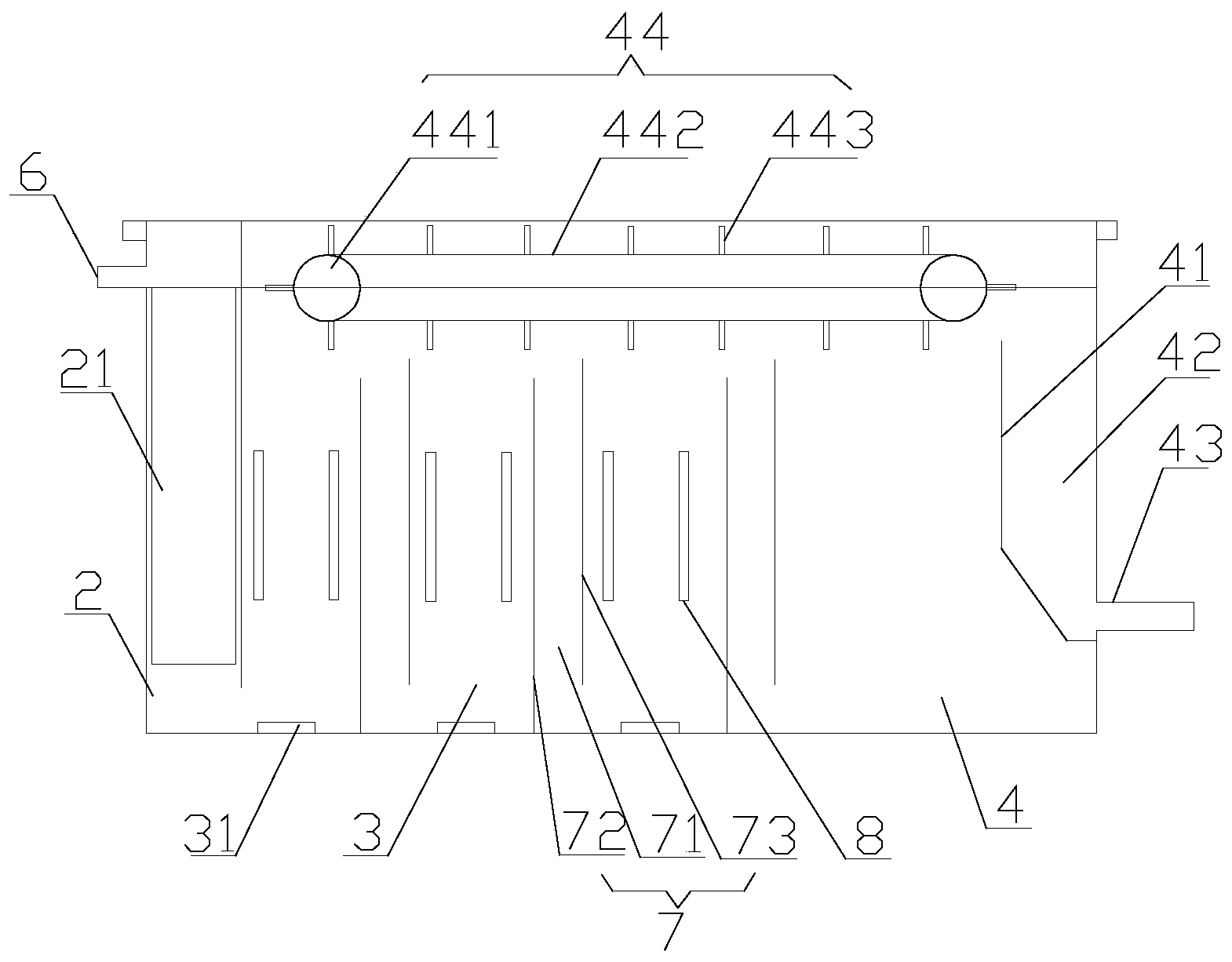

优选的，所述双层隔板包括第一隔板和第二隔板，第一隔板和第二隔板之间形成流道;
沿水流方向，第一隔板和第二隔板依次设置，且第二隔板上端的高度高于第一隔板上端的高度，所述流道与第一隔板上端平齐的位置形成流道进水口;
第一隔板的侧边和底部均与电解室连接;
第二隔板的侧边与电解室连接，第二隔板的底部与电解室之间存在间隔，第二隔板与电解室之间的间隔形成流道出水口。
优选的，所述净水室内通过油水隔板分割出集油室，该集油室设置有出油口：
所述电解室和净水室的上部设置有将电解室和净水室上部的油脂刮入集油室的刮油装置。
优选的，所述油水隔板的上端设置高度高于第二隔板上端的设置高度。
优选的，至少部分所述电解室单元内所设置的电极与其它电解室单元内设置的电极不同。
优选的，所述沉降室内设置有蜂窝斜管。
优选的，沿水流方向，沉降室的末端设置有终水室，所述沉降室和终水室之间通过沉降室出水口连通，终水室的上部设置有分离器出水口。
优选的，所述过滤室、电解室和净水室分布在箱体的第一侧，沉降室分布在箱体的第二侧，第一侧和第二侧对称分布;
所述过滤室、电解室和净水室分布在同一条直线上。
优选的，所述电解室内设置有曝气装置和加热装置。
本发明技术方案通过电解室内的电极对泔水进行电解，在电解的作用下，有机物絮化，进一步实现油水分离。电解室分为多个电解室单元，并且电解室单元之间通过流道连通，使电解室内形成S型流通路径，减缓了水流流速，能够使泔水进行充分的电解，提高了水处理效率，以及处理效果。(发明人付岩松)
