申请日20200618
公开(公告)日20200904
IPC分类号E03C1/12; E03C1/18; E03C1/264; B01D35/04; B01D29/37; B01D29/64; B01D29/80
摘要
本发明公开的一种厨房水槽用自清洁防堵塞阀门，包括泔水处理箱，所述泔水处理箱设有平衡腔和滑动腔，所述泔水处理箱内设有进水通道和平衡通道，所述进水通道与所述平衡通道之间相互连通，所述平衡腔位于所述滑动腔上方，所述浮动块内滑动设有浮动块，所述浮动块上端固定设有压杆，本发明采用三通式结构，当泔水中的固体堵住过滤网时，通过水压，推动过滤网上移，在刮掉固体的同时，使固体进入另一个通道，从而保证泔水的正常排出，在正常使用过程中，利用刮杆对过滤网进行清洁，并且利用泔水流动的动能对固体进行离心脱水。
权利要求书
1.一种厨房水槽用自清洁防堵塞阀门,包括泔水处理箱，其特征在于：所述泔水处理箱设有平衡腔和滑动腔，所述泔水处理箱内设有进水通道和平衡通道，所述进水通道与所述平衡通道之间相互连通，所述平衡腔位于所述滑动腔上方，所述浮动块内滑动设有浮动块，所述浮动块上端固定设有压杆，所述压杆上端伸出所述泔水处理箱箱体，所述压杆与所述平衡腔上壁转动连接，所述浮动块下端固定连接移动轴，所述移动轴下端位于所述滑动腔内，且所述移动轴上下滑动连接所述平衡腔下壁，所述移动轴下端固定连接止动扇形盘，以所述移动轴为对称中心，所述止动扇形盘下方前后对称固定连接设有四分之一圆管状的止水网，所述止水网为实体状，可以防止水通过，两个所述止水网之间固定连接设有滤网，所述滤网允许水通过，所述滤网所述滤网与所述止水网共同组成了控制阀，所述控制阀右侧设有出水通道，所述控制阀下端固定连接设有连接圆管，所述连接圆管的内圆周面上均匀圆周分布固定设有六个固定杆，六个所述固定杆远离所述连接圆管的一端固定连接橡皮塞，所述连接圆管下端均匀圆周分布固定设有六个移动杆，所述橡皮塞下侧设有止水盘，所述止水盘与所述泔水处理箱滑动连接，所述止水盘下方设有脱水腔;所述止水盘转动中心处开有通水孔，所述橡皮塞与所述通水孔上下滑动连接，且所述橡皮塞与所述通水孔接触时密封，所述止水盘上端圆周分布开有六个滑槽，所述滑槽内滑动设有控制块，所述控制块上端与所述移动杆固定连接，从而限制所述移动杆在所述滑槽内滑动，由于所述滑槽的形状为圆瓦状，所述移动杆可以进行一定程度的转动，所述滑动腔与所述平衡通道之间固定设有摆动密封圈，所述摆动密封圈上摆动设有摆杆。
2.如权利要求1所述的一种厨房水槽用自清洁防堵塞阀门，其特征在于：所述脱水腔下壁转动设有转轴，所述转轴上端固定连接脱水箱，所述脱水箱正对于所述脱水腔上端开口，所述脱水腔底部具有一定的斜度，从而往右排出过滤后的泔水。
3.如权利要求1所述的一种厨房水槽用自清洁防堵塞阀门，其特征在于：所述泔水处理箱设有传动腔，所述传动腔位于所述脱水腔下侧，所述转轴下端位于所述传动腔内，所述转轴下端固定设有从动锥齿轮，所述从动锥齿轮啮合连接主动锥齿轮，所述主动锥齿轮转动中心固定连接从动轴，所述从动轴后端固定连接设有从动带轮，所述出水通道下端转动设有螺旋叶，所述螺旋叶转动中心固定设有输出轴，所述输出轴后端固定连接设有主动带轮，所述主动带轮与所述从动带轮通过所述皮带传动连接。
4.如权利要求1所述的一种厨房水槽用自清洁防堵塞阀门，其特征在于：所述脱水腔与所述出水通道连通处固定设有单向阀体，所述单向阀体内设有单向阀腔，所述单向阀腔内滑动设有圆球，所述圆球右端固定设有控制杆，所述单向阀腔内壁圆周均匀固定设有四个连杆，所述连杆转动远离内壁的一端固定连接连接块，所述控制杆与所述连接块滑动连接，所述连接块与所述圆球之间固定设有弹簧。
5.如权利要求1所述的一种厨房水槽用自清洁防堵塞阀门，其特征在于：所述止水盘上端均匀圆周分布固定设有六个刮杆，所述刮杆圆周面与所述滤网滑动接触。
说明书

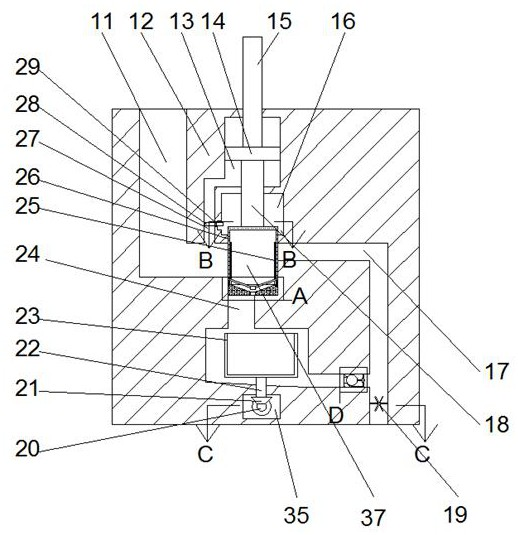

一种厨房水槽用自清洁防堵塞阀门
技术领域
本发明涉及新型阀门领域，具体为一种厨房水槽用自清洁防堵塞阀门。
背景技术
厨房是家庭生活中重要的场所,麻烦的是饭前的食材处理后的废水和饭后厨房泔水需要排出，而这些水如果直接排入下水道，容易造成水的富营养，以及下水道的发臭，目前常用的水槽阀门采用过滤的方法，但由于泔水中如果固体过多，会堵住过滤的网，从而使泔水不能排出，本发明阐述的一种厨房水槽用自清洁防堵塞阀门，能够解决上述问题。
发明内容
为解决上述问题，本例设计了一种厨房水槽用自清洁防堵塞阀门，本例的一种厨房水槽用自清洁防堵塞阀门,包括泔水处理箱，所述泔水处理箱设有平衡腔和滑动腔，所述泔水处理箱内设有进水通道和平衡通道，所述进水通道与所述平衡通道之间相互连通，所述平衡腔位于所述滑动腔上方，所述浮动块内滑动设有浮动块，所述浮动块上端固定设有压杆，所述压杆上端伸出所述泔水处理箱箱体，所述压杆与所述平衡腔上壁转动连接，所述浮动块下端固定连接移动轴，所述移动轴下端位于所述滑动腔内，且所述移动轴上下滑动连接所述平衡腔下壁，所述移动轴下端固定连接止动扇形盘，以所述移动轴为对称中心，所述止动扇形盘下方前后对称固定连接设有四分之一圆管状的止水网，所述止水网为实体状，可以防止水通过，两个所述止水网之间固定连接设有滤网，所述滤网允许水通过，所述滤网所述滤网与所述止水网共同组成了控制阀，所述控制阀右侧设有出水通道，所述控制阀下端固定连接设有连接圆管，所述连接圆管的内圆周面上均匀圆周分布固定设有六个固定杆，六个所述固定杆远离所述连接圆管的一端固定连接橡皮塞，所述连接圆管下端均匀圆周分布固定设有六个移动杆，所述橡皮塞下侧设有止水盘，所述止水盘与所述泔水处理箱滑动连接，所述止水盘下方设有脱水腔，正常状态下，所述止水盘堵住所述进水通道与所述脱水腔连通，所述止水盘转动中心处开有通水孔，所述橡皮塞与所述通水孔上下滑动连接，且所述橡皮塞与所述通水孔接触时密封，所述止水盘上端圆周分布开有六个滑槽，所述滑槽内滑动设有控制块，所述控制块上端与所述移动杆固定连接，从而限制所述移动杆在所述滑槽内滑动，由于所述滑槽的形状为圆瓦状，所述移动杆可以进行一定程度的转动，所述滑动腔与所述平衡通道之间固定设有摆动密封圈，所述摆动密封圈上摆动设有摆杆，所述摆动密封圈在所述摆杆摆动过程中防止水的进入，在洗菜或者洗碗时，转动所述压杆，通过所述浮动块带动所述移动轴转动，使所述止水网位于所述进水通道正右边，从而阻止水流通过，同时，所述止动扇形盘位于所述摆杆的摆动中心右端的下方，于所述摆杆下端抵住，防止所述摆杆顺时针摆动，从而阻止水流入所述平衡腔，完成洗菜或洗碗后，反方向转动所述压杆，使所述滤网位于所述进水通道正右边，从而使泔水进入所述控制阀，通过右边所述滤网进入所述出水通道，当泔水中的大型固体完全堵住左边的所述滤网时，此时，泔水不能通过所述滤网进入所述控制阀，此时，在水的压力下，泔水进入所述滤网，此时，所述摆杆右端未被抵住，推动所述摆杆向上摆动，进入所述平衡腔，从而推动所述浮动块往上移动，带动所述移动轴往上移动，通过所述滤网带动所述连接圆管、所述固定杆和所述橡皮塞上移，从而使所述橡皮塞在所述通水孔内向上滑动，直至所述橡皮塞与所述通水孔脱离，此时，所述控制阀内的泔水通过所述通水孔流出，当所述移动杆在所述滑槽内滑动到上极限位置时，带动所述止水盘上移，打开所述进水通道和所述脱水腔的开口，同时，在上移过程中，左边的所述滤网与所述泔水处理箱的内壁相互滑动从而刮掉所述滤网上的固体，通过水流进入所述脱水腔，当所述滤网没有固体时，往下推动所述压杆，带动所述浮动块下移，往下摆动所述摆杆，排出所述平衡腔的水，同时带动所述连接圆管、所述固定杆、所述橡皮塞和所述止水盘下移，当所述止水盘底部碰到所述泔水处理箱内壁时，所述止水盘停止下移，同时，所述连接圆管、所述固定杆、所述橡皮塞继续下移，使所述移动杆位于下极限位置，所述橡皮塞堵住所述通水孔时停止。
可优选的，所述脱水腔下壁转动设有转轴，所述转轴上端固定连接脱水箱，所述脱水箱正对于所述脱水腔上端开口，接受落下的大型固体，所述脱水腔底部具有一定的斜度，从而往右排出过滤后的泔水。
可优选的，所述泔水处理箱设有传动腔，所述传动腔位于所述脱水腔下侧，所述转轴下端位于所述传动腔内，所述转轴下端固定设有从动锥齿轮，所述从动锥齿轮啮合连接主动锥齿轮，所述主动锥齿轮转动中心固定连接从动轴，所述从动轴后端固定连接设有从动带轮，所述出水通道下端转动设有螺旋叶，所述螺旋叶转动中心固定设有输出轴，所述输出轴后端固定连接设有主动带轮，所述主动带轮与所述从动带轮通过所述皮带传动连接，泔水推动所述螺旋叶转动，从而带动所述输出轴转动，通过所述皮带带动所述从动带轮转动，通过所述从动轴带动所述主动锥齿轮转动，通过所述从动锥齿轮带动所述转轴转动，从而带动所述脱水箱转动，从而使脱水箱内的大型固体实现离心脱水。
可优选的，所述脱水腔与所述出水通道连通处固定设有单向阀体，所述单向阀体内设有单向阀腔，所述单向阀腔内滑动设有圆球，所述圆球右端固定设有控制杆，所述单向阀腔内壁圆周均匀固定设有四个连杆，所述连杆转动远离内壁的一端固定连接连接块，所述控制杆与所述连接块滑动连接，所述连接块与所述圆球之间固定设有弹簧，当水往右流动时，推动所述圆球往右移动，推动所述弹簧压缩，带动所述控制杆往右移动，打开通道，从而排出水，当水往左流动时，所述圆球往左移动，从而堵住通道。
可优选的，所述止水盘上端均匀圆周分布固定设有六个刮杆，所述刮杆圆周面与所述滤网滑动接触，所述移动杆在转动过程中，带动所述刮杆与所述滤网相对滑动，从而完成所述滤网内圆面的清理。
本发明的有益效果是：本发明采用三通式结构，当泔水中的固体堵住过滤网时，通过水压，推动过滤网上移，在刮掉固体的同时，使固体进入另一个通道，从而保证泔水的正常排出，在正常使用过程中，利用刮杆对过滤网进行清洁，并且利用泔水流动的动能对固体进行离心脱水。(发明人冯松松)
