申请日20200601
公开(公告)日20200901
IPC分类号C02F1/00
摘要
本发明公开了一种环保用泔水处理装置，涉及一种环保设备，包括固定底板，固定底板上方左侧固定连接有支架，支架上方固定连接有处理箱，处理箱左侧固定连接有电机，电机输出端固定连接有水平转轴，水平转轴右端固定连接有螺旋叶片，螺旋叶片右侧固定连接有粉碎刀片，所述处理箱右侧中部转动连接有第一管道，水平转轴与第一管道之间通过传动转杆固定连接，第一管道外侧固定连接有第一齿轮，处理箱右侧转动连接有从动转轴，从动转轴外侧固定连接有与第一齿轮啮合的第二齿轮。使用时能够将泔水中的液体滤出，同时能够充分彻底的粉碎泔水中的固体物质，为泔水进一步沤肥或者制沼气左进一步加工，便于泔水能够充分的再利用，处理效果好。
权利要求书

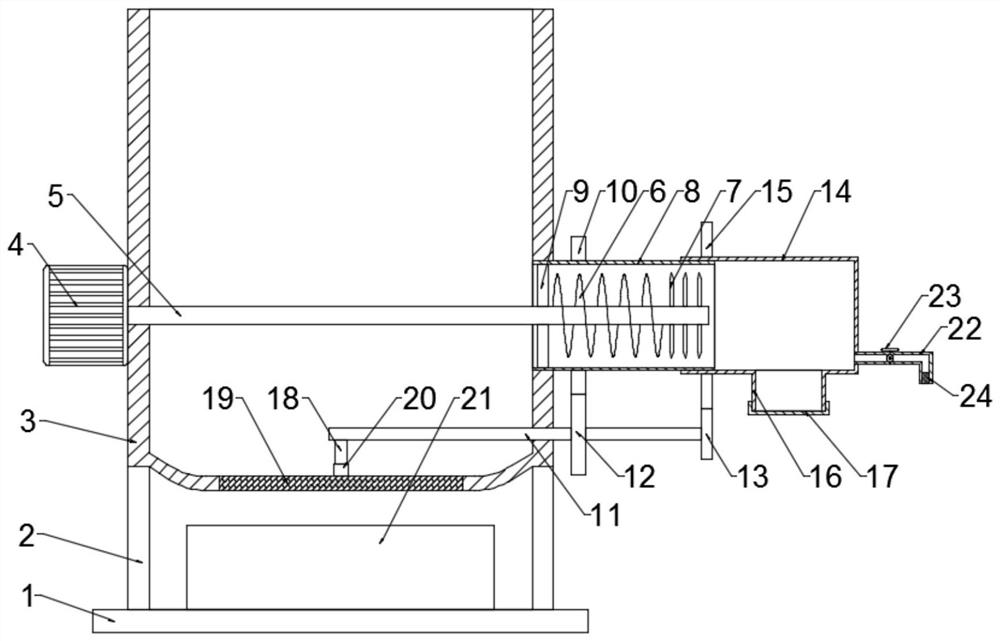

1.一种环保用泔水处理装置，包括固定底板(1)，固定底板(1)上方左侧固定连接有支架(2)，支架(2)上方固定连接有处理箱(3)，处理箱(3)左侧固定连接有电机(4)，电机(4)输出端固定连接有水平转轴(5)，水平转轴(5)右端固定连接有螺旋叶片(6)，螺旋叶片(6)右侧固定连接有粉碎刀片(7)，其特征在于，所述处理箱(3)右侧中部转动连接有第一管道(8)，水平转轴(5)与第一管道(8)之间通过传动转杆(9)固定连接，第一管道(8)外侧固定连接有第一齿轮(10)，处理箱(3)右侧转动连接有从动转轴(11)，从动转轴(11)外侧固定连接有与第一齿轮(10)啮合的第二齿轮(12)，从动转轴(11)右端固定连接有不完全齿轮(13)，第一管道(8)右侧转动连接有第二管道(14)，第二管道(14)外侧固定连接有第三齿轮(15)，第三齿轮(15)与不完全齿轮(13)相啮合，所述第二管道(14)下方固定连接有出料管(16)，出料管(16)外侧固定连接有出料盖板(17)。
2.根据权利要求1所述的环保用泔水处理装置，其特征在于，所述从动转轴(11)左端固定连接有转动压杆(18)，处理箱(3)底部固定中央固定连接有滤网(19)，所述滤网(19)中部固定连接有从动块(20)，从动块(20)与转动压杆(18)相配合。
3.根据权利要求2所述的环保用泔水处理装置，其特征在于，所述转动压杆(18)材质为硬橡胶。
4.根据权利要求2所述的环保用泔水处理装置，其特征在于，所述固定底板(1)上方放置有位于滤网(19)下方的滤液收集箱(21)。
5.根据权利要求1-4任一所述的环保用泔水处理装置，其特征在于，所述第二管道(14)右端底部转动连接有排液管(22)，排油管中部设置有阀门(23)，所述排液管(22)末端固定连接有滤液棉(24)。
6.根据权利要求5所述的环保用泔水处理装置，其特征在于，所述阀门(23)为球阀。
7.根据权利要求1所述的环保用泔水处理装置，其特征在于，所述电机(4)通过开关与电源电性连接。
8.根据权利要求1所述的环保用泔水处理装置，其特征在于，所述不完全齿轮(13)转动一圈第二管道(14)转动45°-60°。
9.根据权利要求1所述的环保用泔水处理装置，其特征在于，所述支架(2)与固定底板(1)焊接连接。
10.根据权利要求1所述的环保用泔水处理装置，其特征在于，所述粉碎刀片(7)至少设置有三组，粉碎刀片(7)材质为不锈钢。
说明书
一种环保用泔水处理装置
技术领域
本发明涉及一种环保设备，具体是一种环保用泔水处理装置。
背景技术
泔水，又称潲水或馊水，指饭馆、家庭在吃完饭后把剩下的饭菜之类倒在一起(比如说桶里)混合的剩饭菜。城市泔水是指人们在饭店、餐厅、学校、单位食堂等处废弃的剩饭剩菜，包括做菜前废弃的蔬菜、鱼肉等下脚料和人们在家里废弃的剩饭剩菜与水混合而成的混合物。城市泔水普遍采用不规范的铁桶或塑料桶等容器收集，人力三轮车等工具运输。最好不乱扔泔水，对环境造成极大的危害。
泔水直接丢弃对环境产生较大的影响，泔水多可以进行发酵沼气、制备肥料等，再次利用泔水不仅能保护环境还能有效提高废物的利用率。泔水发酵和制肥往往需要滤出泔水中的液体，并将固态物质进行粉碎，之后才能进行再利用。而现有的泔水处理设备在处理时往往处理效果并不好，再利用效率不高。为此本领域技术人员提出了一种环保用泔水处理装置，以解决上述背景中提出的问题。
发明内容
本发明的目的在于提供一种环保用泔水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种环保用泔水处理装置，包括固定底板，固定底板上方左侧固定连接有支架，支架上方固定连接有处理箱，处理箱左侧固定连接有电机，电机输出端固定连接有水平转轴，水平转轴右端固定连接有螺旋叶片，螺旋叶片右侧固定连接有粉碎刀片，所述处理箱右侧中部转动连接有第一管道，水平转轴与第一管道之间通过传动转杆固定连接，第一管道外侧固定连接有第一齿轮，处理箱右侧转动连接有从动转轴，从动转轴外侧固定连接有与第一齿轮啮合的第二齿轮，从动转轴右端固定连接有不完全齿轮，第一管道右侧转动连接有第二管道，第二管道外侧固定连接有第三齿轮，第三齿轮与不完全齿轮相啮合，所述第二管道下方固定连接有出料管，出料管外侧固定连接有出料盖板。
作为本发明进一步的方案：所述从动转轴左端固定连接有转动压杆，处理箱底部固定中央固定连接有滤网，所述滤网中部固定连接有从动块，从动块与转动压杆相配合。
作为本发明再进一步的方案：所述转动压杆材质为硬橡胶。
作为本发明再进一步的方案：所述固定底板上方放置有位于滤网下方的滤液收集箱。
作为本发明再进一步的方案：所述第二管道右端底部转动连接有排液管，排油管中部设置有阀门，所述排液管末端固定连接有滤液棉。
作为本发明再进一步的方案：所述阀门为球阀。
作为本发明再进一步的方案：所述电机通过开关与电源电性连接。
作为本发明再进一步的方案：所述不完全齿轮转动一圈第二管道转动45°-60°。
作为本发明再进一步的方案：所述支架与固定底板焊接连接。
作为本发明再进一步的方案：所述粉碎刀片至少设置有三组，粉碎刀片材质为不锈钢。
与现有技术相比，本发明的有益效果是：本发明结构简单，使用方便，使用时能够将泔水中的液体滤出，同时能够充分彻底的粉碎泔水中的固体物质，为泔水进一步沤肥或者制沼气左进一步加工，便于泔水能够充分的再利用，处理效果好，值得推广。(发明人李真)
