申请日 20200416
公开（公告）日 20201124
IPC分类号 C02F9/04
摘要
本实用新型涉及废水净化技术领域，尤其涉及一种燃煤电厂脱硫废水再利用的处理装置。本实用新型要解决的技术问题是脱硫絮凝物处理不方便的问题。为了解决上述技术问题，本实用新型提供了一种燃煤电厂脱硫废水再利用的处理装置，包括储罐，所述储罐内壁的底部固定连接有驱动机构，所述储罐内壁的中部固定连接有涡流机构，所述储罐内壁的顶部固定连接有过滤机构。该装置通过涡流机构加速了废水在储罐内部的流动，加速了絮状物的反应和产生，避免了絮状物的沉淀，且通过过滤机构将实时产生的絮状物实时收集过滤的效果，避免了絮状物粘附在储罐内部，其收集速率更快，避免了沉淀、粘附带来的设备卡死和堵塞。
权利要求书

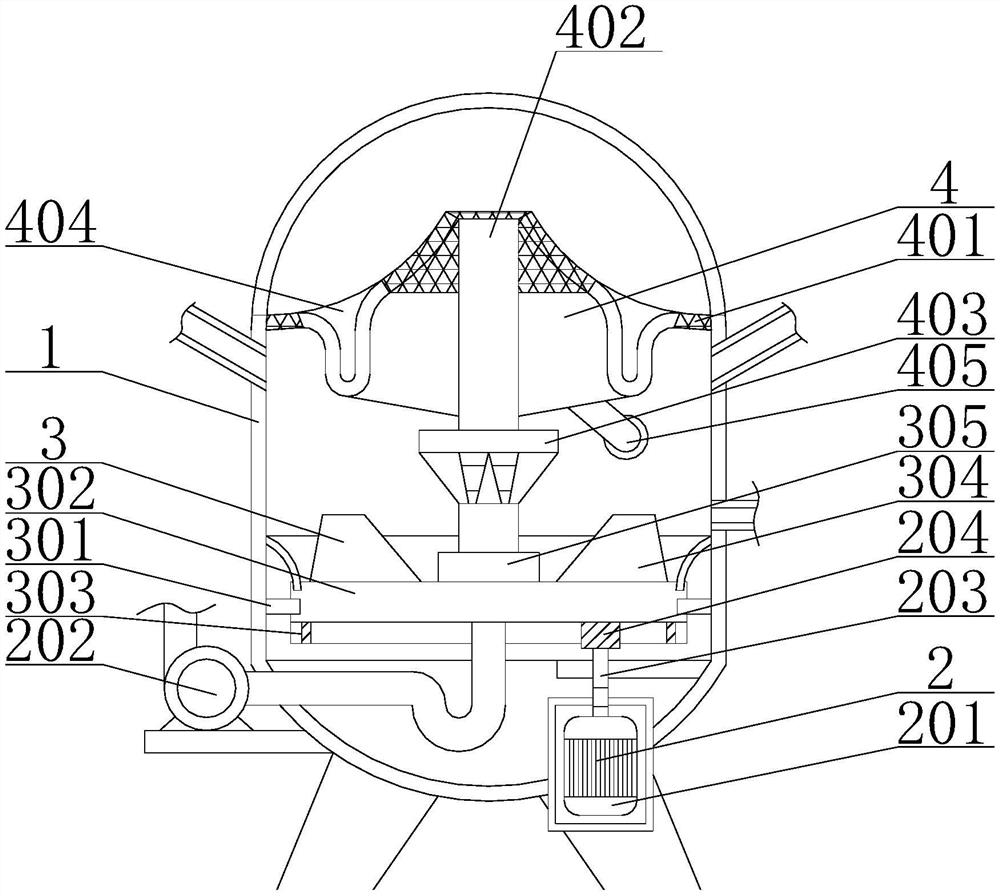

1.一种燃煤电厂脱硫废水再利用的处理装置，包括储罐(1)，其特征在于：所述储罐(1)内壁的底部固定连接有驱动机构(2)，所述储罐(1)内壁的中部固定连接有涡流机构(3)，所述储罐(1)内壁的顶部固定连接有过滤机构(4)，所述驱动机构(2)与所述涡流机构(3)和所述过滤机构(4)传动连接，所述涡流机构(3)与所述过滤机构(4)活动连接；
所述驱动机构(2)包括驱动电机(201)和高压风机(202)，所述驱动电机(201)通过支架固定连接在所述储罐(1)的底部，所述驱动电机(201)的输出端通过联轴器固定连接有传动轴(203)，所述传动轴(203)的顶端固定套接有驱动齿轮(204)；
所述高压风机(202)通过支架固定连接在所述储罐(1)的侧面，所述高压风机(202)的输出端贯穿所述储罐(1)的底部并延伸至其内部；
所述涡流机构(3)包括定位板(301)，所述定位板(301)焊接在所述储罐(1)内壁的中部，所述定位板(301)的中部旋转连接有搅拌板(302)，所述搅拌板(302)的底端固定连接有与其同轴的内齿圈(303)，所述驱动齿轮(204)与所述内齿圈(303)啮合，所述搅拌板(302)的顶面焊接有涡流叶片(304)，所述搅拌板(302)顶面的轴心处活动连接有单向阀(305)，所述高压风机(202)的输出端由下至上贯通所述搅拌板(302)轴心位置的顶面和底面并与所述单向阀(305)固定连接；
所述过滤机构(4)包括锥面网(401)，所述锥面网(401)通过螺栓固定套接在所述储罐(1)内壁的顶部，所述锥面网(401)的轴心处固定插接有传导管(402)，所述传导管(402)底端固定连接有收集套(403)，所述收集套(403)的底端与所述单向阀(305)的顶端固定连接并相通；
所述锥面网(401)的外沿固定连接有收集环(404)，所述收集环(404)的一侧焊接有导出管(405)，所述导出管(405)的一端贯穿所述储罐(1)的内壁并延伸至其外部。
2.根据权利要求1所述的一种燃煤电厂脱硫废水再利用的处理装置，其特征在于：所述储罐(1)内壁中部的左右侧固定插接有与其相通的进水管和入料管，所述储罐(1)内壁中部的底侧固定插接有与其相通的出水管。
3.根据权利要求1所述的一种燃煤电厂脱硫废水再利用的处理装置，其特征在于：所述定位板(301)为环形，所述搅拌板(302)的侧表面开设有与所述定位板(301)相契合的衔接槽，所述定位板(301)的内侧与搅拌板(302)的侧表面滑动连接，所述定位板(301)的底面固定连接有搅拌板(302)位置相对的密封板。
4.根据权利要求1所述的一种燃煤电厂脱硫废水再利用的处理装置，其特征在于：所述涡流叶片(304)的数目为八个，八个所述涡流叶片(304)关于所述搅拌板(302)的圆心成环形阵列。
5.根据权利要求1所述的一种燃煤电厂脱硫废水再利用的处理装置，其特征在于：所述收集套(403)的侧表面焊接有引流板，所述引流板的数目为四个，四个所述引流板关于所述收集套(403)的圆心成环形阵列，所述收集套(403)的侧表面开设有与所述储罐(1)内部相通的引流通孔，所述引流通孔在相邻两个引流板之间。
6.根据权利要求1所述的一种燃煤电厂脱硫废水再利用的处理装置，其特征在于：所述收集环(404)为椭圆环，所述收集环(404)的界面为U形，所述导出管(405)固定插接在所述收集环(404)的水平最低位置，所述导出管(405)与所述收集环(404)的内侧相通。
说明书
一种燃煤电厂脱硫废水再利用的处理装置
技术领域
本实用新型涉及废水净化技术领域，具体为一种燃煤电厂脱硫废水再利用的处理装置。
背景技术
现有专利(公告号：CN208448811U)公开了一种脱硫废水处理设备，包括处理箱，所述处理箱内腔的底壁固定安装有防堵筒，所述处理箱内腔的左壁固定连接有横板，所述横板的右侧与处理箱内腔的右壁固定连接。在实现本实用新型的过程中，发明人发现现有技术存在如下问题没有得到良好的解决：1、该装置采用搅拌杆实现对废水的搅拌动作，但是其在使用过程中并不能将产生的悬浮物进行实时处理，随着悬浮物的逐渐增多，其表面容易粘附上悬浮物，其转动速率会受悬浮物的影响，且处理会效果越来越差；2、该装置内部由于悬浮物的逐渐增多，其悬浮物的生成会受其影响速率逐渐降低，完全反应时间长，水处理速率并不理想。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种燃煤电厂脱硫废水再利用的处理装置，解决了脱硫絮凝物处理不方便的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种燃煤电厂脱硫废水再利用的处理装置，包括储罐，所述储罐内壁的底部固定连接有驱动机构，所述储罐内壁的中部固定连接有涡流机构，所述储罐内壁的顶部固定连接有过滤机构，所述驱动机构与所述涡流机构和所述过滤机构传动连接，所述涡流机构与所述过滤机构活动连接。
所述驱动机构包括驱动电机和高压风机，所述驱动电机通过支架固定连接在所述储罐的底部，所述驱动电机的输出端通过联轴器固定连接有传动轴，所述传动轴的顶端固定套接有驱动齿轮。
所述高压风机通过支架固定连接在所述储罐的侧面，所述高压风机的输出端贯穿所述储罐的底部并延伸至其内部。
所述涡流机构包括定位板，所述定位板焊接在所述储罐内壁的中部，所述定位板的中部旋转连接有搅拌板，所述搅拌板的底端固定连接有与其同轴的内齿圈，所述驱动齿轮与所述内齿圈啮合，所述搅拌板的顶面焊接有涡流叶片，所述搅拌板顶面的轴心处活动连接有单向阀，所述高压风机的输出端由下至上贯通所述搅拌板轴心位置的顶面和底面并与所述单向阀固定连接。
所述过滤机构包括锥面网，所述锥面网通过螺栓固定套接在所述储罐内壁的顶部，所述锥面网的轴心处固定插接有传导管，所述传导管底端固定连接有收集套，所述收集套的底端与所述单向阀的顶端固定连接并相通。
所述锥面网的外沿固定连接有收集环，所述收集环的一侧焊接有导出管，所述导出管的一端贯穿所述储罐的内壁并延伸至其外部。
进一步优选的，所述储罐内壁中部的左右侧固定插接有与其相通的进水管和入料管，所述储罐内壁中部的底侧固定插接有与其相通的出水管。
进一步优选的，所述定位板为环形，所述搅拌板的侧表面开设有与所述定位板相契合的衔接槽，所述定位板的内侧与搅拌板的侧表面滑动连接，所述定位板的底面固定连接有搅拌板位置相对的密封板。
进一步优选的，所述涡流叶片的数目为八个，八个所述涡流叶片关于所述搅拌板的圆心成环形阵列。
进一步优选的，所述收集套的侧表面焊接有引流板，所述引流板的数目为四个，四个所述引流板关于所述收集套的圆心成环形阵列，所述收集套的侧表面开设有与所述储罐内部相通的引流通孔，所述引流通孔在相邻两个引流板之间。
进一步优选的，所述收集环为椭圆环，所述收集环的界面为U形，所述导出管固定插接在所述收集环的水平最低位置，所述导出管与所述收集环的内侧相通。
(三)有益效果
本实用新型提供了一种燃煤电厂脱硫废水再利用的处理装置，具备以下有益效果：
(1)、该装置通过涡流机构加速了废水在储罐内部的流动，加速了絮状物的反应和产生，避免了絮状物的沉淀，且通过过滤机构将实时产生的絮状物实时收集过滤的效果，避免了絮状物粘附在储罐内部，其收集速率更快，避免了沉淀、粘附带来的设备卡死和堵塞。
(2)、该装置通过驱动机构对废水进行实时鼓风效果，在加速其在储罐内部与絮凝剂反应吸附过程的通知书，也能够对涡流集中的絮状物进行实时处理，有效的解决了常规絮凝设备占用空间大，处理速率慢等问题。
发明人 （朱秉波;刘卿;）
