申请日 20200309
公开（公告）日 20201208
IPC分类号 C02F1/00
摘要

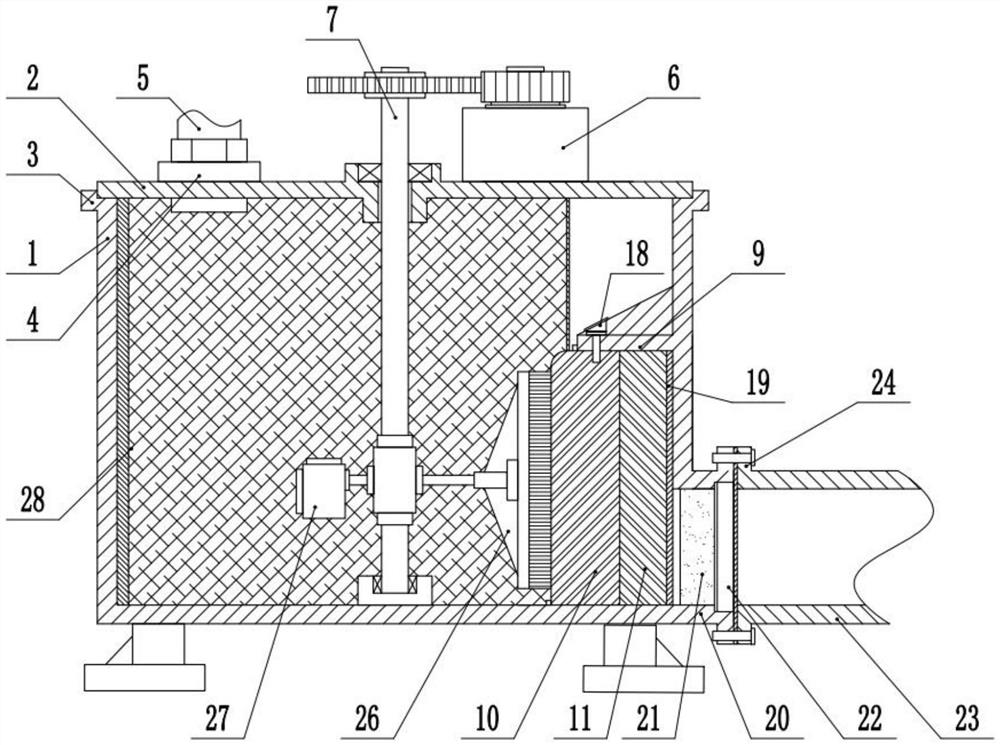

本实用新型公开了一种环保型皮革废水回收处理装置，包括一筒状的滤箱和顶盖，滤箱内设有一固定有带一毛刷的转轴，滤箱的一侧设有向滤箱内侧凸起的滤芯固定室，滤芯固定室的前端为开放状且其截面为梯形，滤芯固定室的顶部为一坡面，滤芯固定室由外向内依次固定有一级滤芯、二级滤芯和多孔钢板，一级滤芯主体的外端凸出于滤芯固定室外且为弧形，二级滤芯设置于一级滤芯的内侧并与一级滤芯的内侧相抵接，滤芯固定室上还设有出水口，出水口端部具有台阶，一三级滤芯插入出水口中并被出水管定位，滤芯固定室内壁上还固定有一带正反倒刺的弧形板，本实用新型无需频繁打开进行清理。
权利要求书
1.一种环保型皮革废水回收处理装置，包括一筒状的滤箱和顶盖，其特征在于：所述顶盖的一侧设有减速电机，所述滤箱内设有一转轴，所述转轴的顶端穿出顶盖并与减速电机相连接；所述滤箱的一侧设有向滤箱内侧凸起的滤芯固定室，所述滤芯固定室的前端为开放状且其截面为梯形，所述滤芯固定室的顶部为一坡面，所述滤芯固定室由外向内依次固定有一级滤芯和二级滤芯，所述一级滤芯由滤芯主体和固定壳组成，所述滤芯主体的外端凸出于滤芯固定室外且为弧形，所述二级滤芯设置于一级滤芯的内侧并与一级滤芯的内侧相抵接，所述二级滤芯内侧的滤芯固定室上还固定有一多孔钢板，二级滤芯夹持于一级滤芯和多孔钢板之间，所述多孔钢板内侧的滤芯固定室上设有出水口，所述出水口端部具有台阶，一三级滤芯插入出水口中，所述三级滤芯具有一滤芯座，所述滤芯座限位在所述台阶上，所述出水口上连接有出水管，所述出水口和出水管上具有外凸的连接部，两所述连接部相连接且出水管的端部对三级滤芯进行定位，所述转轴上还固定有一连接套，所述连接套的两端分别固定有一长连接杆和一短连接杆，所述长连接杆的端部固定有一毛刷，所述毛刷的长度及位置与一级滤芯相对应，所述短连接杆上固定有一配重块，所述滤芯固定室内壁上还固定有一弧形板，所述弧形板上密布正向、反向设置的弹性倒刺，所述弧形板设置于滤芯固定室的对面。
2.根据权利要求1所述的一种环保型皮革废水回收处理装置，其特征在于：所述滤箱的顶部具有一圈边沿，所述顶盖扣合在滤箱顶部并与所述边沿相匹配。
3.根据权利要求1所述的一种环保型皮革废水回收处理装置，其特征在于：所述顶盖的另一侧还设有接口，所述接口上连接有污水排入管。
4.根据权利要求1所述的一种环保型皮革废水回收处理装置，其特征在于：所述固定壳由顶板和两侧板组成，两所述侧板之间设有多根横杆，各所述横杆穿过滤芯主体，所述滤芯主体的外端内侧还设有一弧形多孔支撑板，所述弧形多孔支撑板通过支撑杆与位于外端的横杆相连接，两所述侧板的外端还具有与所述滤芯固定室侧面形状相对应的凸缘。
5.根据权利要求1所述的一种环保型皮革废水回收处理装置，其特征在于：所述滤芯固定室的顶部还具有一沉孔，一定位螺栓穿过沉孔螺接在顶板及滤芯主体上，所述沉孔的顶部还扣合有一盖帽。
6.根据权利要求1所述的一种环保型皮革废水回收处理装置，其特征在于：所述滤芯座和台阶之间、两所述连接部的连接处还都设有密封。
说明书
一种环保型皮革废水回收处理装置
技术领域
本实用新型涉及一种环保型皮革废水回收处理装置。
背景技术
公开号为CN208632125 U的专利公开了一种皮革废水高效处理装置，其在滤箱内设置了三层滤层，提高了皮革废水处理装置的效率，但该种结构的处理装置存在下述问题：皮革废水第一次处理时混杂了大量的毛发等杂物，仅采用上述结构的装置需要频繁打开滤箱进行清理，负责杂物会堵塞滤层表面，导致处理效率的降低。
实用新型内容
本实用新型目的在于克服上述现有技术的不足，提供一种环保型皮革废水回收处理装置。
本实用新型的技术方案是：一种环保型皮革废水回收处理装置，包括一筒状的滤箱和顶盖，所述顶盖的一侧设有减速电机，所述滤箱内设有一转轴，所述转轴的顶端穿出顶盖并与减速电机相连接；所述滤箱的一侧设有向滤箱内侧凸起的滤芯固定室，所述滤芯固定室的前端为开放状且其截面为梯形，所述滤芯固定室的顶部为一坡面，所述滤芯固定室由外向内依次固定有一级滤芯和二级滤芯，所述一级滤芯由滤芯主体和固定壳组成，所述滤芯主体的外端凸出于滤芯固定室外且为弧形，所述二级滤芯设置于一级滤芯的内侧并与一级滤芯的内侧相抵接，所述二级滤芯内侧的滤芯固定室上还固定有一多孔钢板，二级滤芯夹持于一级滤芯和多孔钢板之间，所述多孔钢板内侧的滤芯固定室上设有出水口，所述出水口端部具有台阶，一三级滤芯插入出水口中，所述三级滤芯具有一滤芯座，所述滤芯座限位在所述台阶上，所述出水口上连接有出水管，所述出水口和出水管上具有外凸的连接部，两所述连接部相连接且出水管的端部对三级滤芯进行定位，所述转轴上还固定有一连接套，所述连接套的两端分别固定有一长连接杆和一短连接杆，所述长连接杆的端部固定有一毛刷，所述毛刷的长度及位置与一级滤芯相对应，所述短连接杆上固定有一配重块，所述滤芯固定室内壁上还固定有一弧形板，所述弧形板上密布正向、反向设置的弹性倒刺，所述弧形板设置于滤芯固定室的对面。
进一步的，所述滤箱的顶部具有一圈边沿，所述顶盖扣合在滤箱顶部并与所述边沿相匹配。
进一步的，所述顶盖的另一侧还设有接口，所述接口上连接有污水排入管。
进一步的，所述固定壳由顶板和两侧板组成，两所述侧板之间设有多根横杆，各所述横杆穿过滤芯主体，所述滤芯主体的外端内侧还设有一弧形多孔支撑板，所述弧形多孔支撑板通过支撑杆与位于外端的横杆相连接，两所述侧板的外端还具有与所述滤芯固定室侧面形状相对应的凸缘。
进一步的，所述滤芯固定室的顶部还具有一沉孔，一定位螺栓穿过沉孔螺接在顶板及滤芯主体上，所述沉孔的顶部还扣合有一盖帽。
进一步的，所述滤芯座和台阶之间、两所述连接部的连接处还都设有密封。
本实用新型的有益效果是：本实用新型无需频繁打开滤箱对滤箱内部及一级滤芯外表面进行清理，更加便于使用，同时，本实用新型的各级滤芯还便于进行更换。
发明人 （丁进高;张维玮;周强;吴凤来;姜茂者;姜宝来;）
