申请日 20200422
公开（公告）日 20201208
IPC分类号 B01D50/00; B01D5/00; B01D53/00; B01D53/26; C02F1/00; C02F11/12; F23G7/00; F23L15/00
摘要
本实用新型提供的一种适用于燃煤电站的废水可回收型一体化处理系统，包括空预器、烟尘分离器、搅拌型烟气干燥机、污泥分离装置、冷凝器和干化引风机，其中，空预器的烟气入口连接燃煤锅炉的烟气出口；所述空预器的烟气出口连接烟尘分离器的入口，所述烟尘分离器的污泥出口连接搅拌型烟气干燥机的入口，所述搅拌型烟气干燥机的干污泥出口连接污泥分离装置的入口，所述污泥分离装置的污泥出口连接燃煤锅炉的进料口；所述污泥分离装置的烟气出口连接冷凝器的热端入口，所述冷凝器的热端出口经过干化引风机连接空预器的出口；所述搅拌型烟气干燥机上设置有湿污泥入口；通过本实用新型能够增加锅炉整体的热效率。
权利要求书

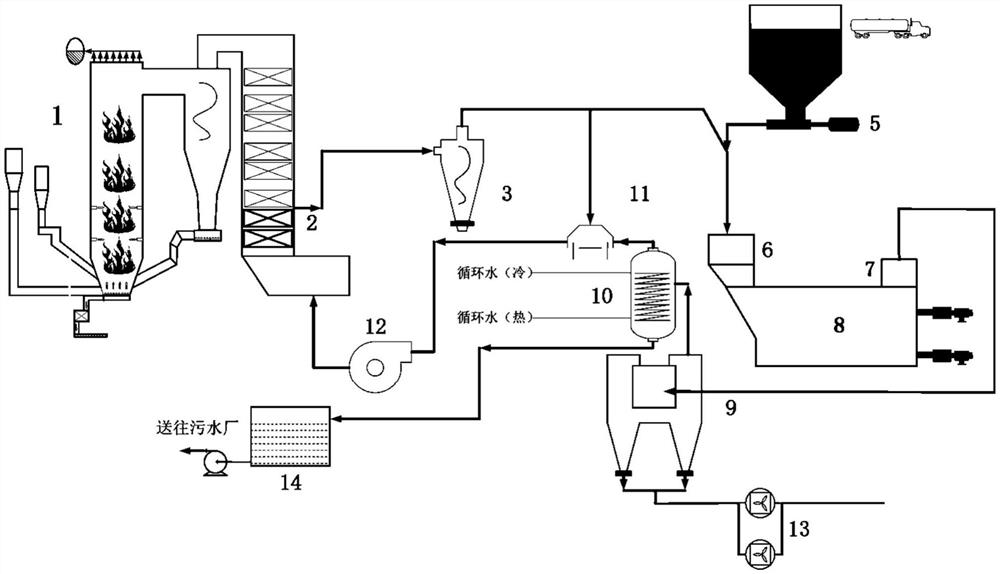

1.一种适用于燃煤电站的废水可回收型一体化处理系统，其特征在于，包括空预器(2)、烟尘分离器(3)、搅拌型烟气干燥机(8)、污泥分离装置(9)、冷凝器(10)和干化引风机(12)，其中，空预器(2)的烟气入口连接燃煤锅炉(1)的烟气出口；所述空预器(2)的烟气出口连接烟尘分离器(3)的入口，所述烟尘分离器(3)的污泥出口连接搅拌型烟气干燥机(8)的入口，所述搅拌型烟气干燥机(8)的干污泥出口连接污泥分离装置(9)的入口，所述污泥分离装置(9)的污泥出口连接燃煤锅炉(1)的进料口；所述污泥分离装置(9)的烟气出口连接冷凝器(10)的热端入口，所述冷凝器(10)的热端出口经过干化引风机(12)连接空预器(2)的出口；所述搅拌型烟气干燥机(8)上设置有湿污泥入口。
2.根据权利要求1所述的一种适用于燃煤电站的废水可回收型一体化处理系统，其特征在于，所述搅拌型烟气干燥机(8)上的湿污泥入口连接有污泥储仓(4)；所述搅拌型烟气干燥机(8)和污泥储仓(4)之间设置有推送类传动装置。
3.根据权利要求2所述的一种适用于燃煤电站的废水可回收型一体化处理系统，其特征在于，所述推送类传动装置为蛟龙推送器(5)或柱塞泵系统。
4.根据权利要求1所述的一种适用于燃煤电站的废水可回收型一体化处理系统，其特征在于，所述冷凝器(10)的烟气出口与干化引风机(12)之间设置有混合装置(11)；所述混合装置(11)连接有烟尘分离器(3)的烟气出口。
5.根据权利要求1所述的一种适用于燃煤电站的废水可回收型一体化处理系统，其特征在于，所述冷凝器(10)的冷端连接有外接循环水设备；所述冷凝器(10)的底部设置有废水出口。
6.根据权利要求1所述的一种适用于燃煤电站的废水可回收型一体化处理系统，其特征在于，所述污泥分离装置(9)的污泥出口与燃煤锅炉(1)之间设置有输送风机(13)。
说明书
一种适用于燃煤电站的废水可回收型一体化处理系统
技术领域
本实用新型属于发电技术领域，具体涉及一种适用于燃煤电站的废水可回收型一体化处理系统。
背景技术
我国污水分为工业和城镇生活两部分，2010-2017年我国工业污水排放量基本维持在200亿吨/年左右，城镇生活污水排放量自354亿吨增长至600亿吨左右。据统计，2017年，污泥处理市场规模已超过500亿元。根据国家能源局《关于开展燃煤耦合生物质发电技改试点工作的通知(2017)》，建议燃煤电站需协助处理秸秆、污泥等类型生物质燃料。
《城镇污水处理厂污染物排放标准》(GB18918)要求脱水污泥含水率不大于80％。但燃煤锅炉受限于燃料输送系统及设计工况，不可掺烧高含水率城镇污泥。因此污泥需进行干化方可送入燃煤锅炉中进行掺烧。
现行的燃煤电站污泥协同处置工艺主要针对干化机设计，对于干化后废水主要采用直接通入锅炉尾部烟道的方式。由于锅炉引风机存在最大可处理风量，若干化后的水蒸气全部进入锅炉，将会影响锅炉带负荷能力。
发明内容
本实用新型的目的在于提供一种适用于燃煤电站的废水可回收型一体化处理系统，解决了现行的燃煤电站污泥协同处置装置存在上述技术缺陷。
为了达到上述目的，本实用新型采用的技术方案是：
本实用新型提供的一种适用于燃煤电站的废水可回收型一体化处理系统，包括空预器、烟尘分离器、搅拌型烟气干燥机、污泥分离装置、冷凝器和干化引风机，其中，空预器的烟气入口连接燃煤锅炉的烟气出口；所述空预器的烟气出口连接烟尘分离器的入口，所述烟尘分离器的污泥出口连接搅拌型烟气干燥机的入口，所述搅拌型烟气干燥机的干污泥出口连接污泥分离装置的入口，所述污泥分离装置的污泥出口连接燃煤锅炉的进料口；所述污泥分离装置的烟气出口连接冷凝器的热端入口，所述冷凝器的热端出口经过干化引风机连接空预器的出口；所述搅拌型烟气干燥机上设置有湿污泥入口。
优选地，所述搅拌型烟气干燥机上的湿污泥入口连接有污泥储仓；所述搅拌型烟气干燥机和污泥储仓之间设置有推送类传动装置。
优选地，所述推送类传动装置为蛟龙推送器或柱塞泵系统。
优选地，所述冷凝器的烟气出口与干化引风机之间设置有混合装置；所述混合装置连接有烟尘分离器的烟气出口。
优选地，所述冷凝器的冷端连接有外接循环水设备；所述冷凝器的底部设置有废水出口。
优选地，所述污泥分离装置的污泥出口与燃煤锅炉之间设置有输送风机。
与现有技术相比，本实用新型的有益效果是：
本实用新型提供的种适用于燃煤电站的废水可回收型城镇污泥一体化处理系统，利用燃煤锅炉热量干化城镇湿污泥，并将干燥后的干污泥送入锅炉中燃烧；通过本工艺，城镇污泥得到协同处置，污泥的热值也可用于燃煤电站发电，促进区域循环经济发展；由于燃煤电站引风机存在极限出力，该系统将干化后的水蒸气进行单独冷却脱除处理；通过该方系统，干化工艺不会影响锅炉带负荷能力，而且由于进入锅炉中的水蒸气量减小，也可以增加锅炉整体的热效率。
发明人 （张茂龙;吕海生;宋润;郭涛;刘冠杰;王凤阳;）
