申请日 20200429
公开（公告）日 20201208
IPC分类号 B01D29/03; B01D29/64; B01D29/96; B01D29/56; B01D29/94
摘要
本实用新型公开了一种建筑工程用废水处理装置，涉及废水处理技术领域。该实用新型包括机体，机体上表面固定有销轴，销轴一侧固定有箱盖，机体内部固定有定位板，定位板上表面固定有定位杆，定位杆一端固定有固定板，固定板表面固定有限位杆，限位杆外侧活动连接有限位块，限位块一侧固定有第一过滤板，第一过滤板一侧固定有调节板，调节板内部活动连接有调节杆。本实用新型通过第一过滤板的作用，向上提起第一过滤板，即可将第一过滤板从机体内部拆除，该装置不仅可以对废水内的较大杂质进行过滤和收集，也可以灵活的将第一过滤板拆除对其进行更换或者清洁，使该装置可以保持较高的工作效率。
权利要求书

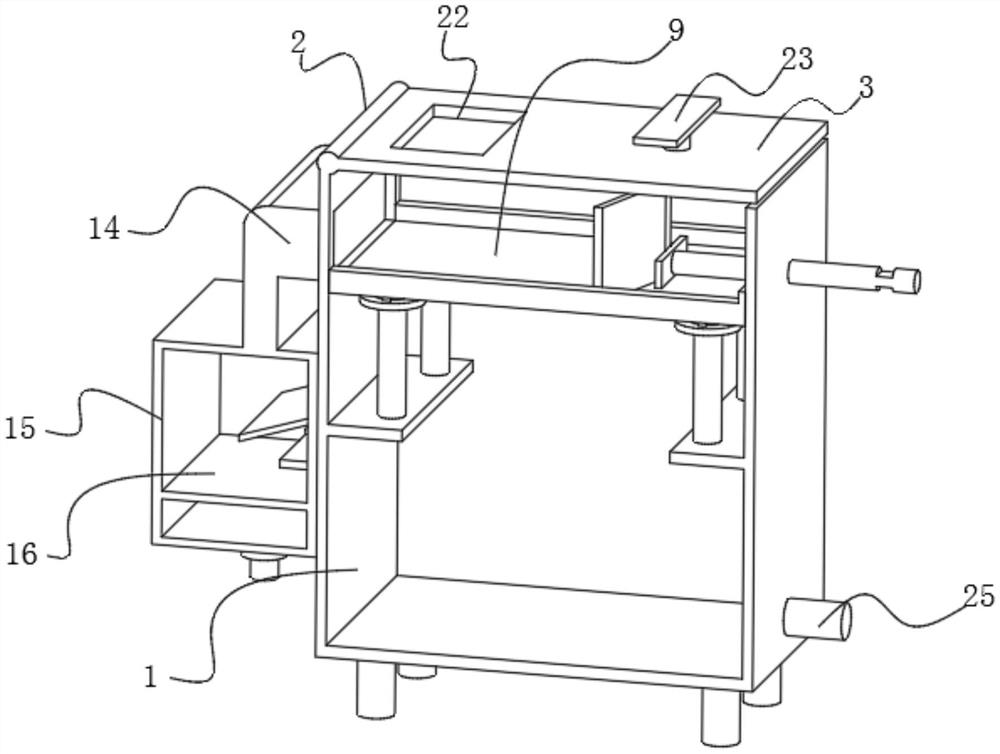

1.一种建筑工程用废水处理装置，包括机体(1)，其特征在于：所述机体(1)上表面固定有销轴(2)，所述销轴(2)一侧固定有箱盖(3)，所述机体(1)内部固定有定位板(4)，所述定位板(4)上表面固定有定位杆(5)，所述定位杆(5)一端固定有固定板(6)，所述固定板(6)表面固定有限位杆(7)；
所述限位杆(7)外侧活动连接有限位块(8)，所述限位块(8)一侧固定有第一过滤板(9)，所述第一过滤板(9)一侧固定有调节板(10)，所述调节板(10)内部活动连接有调节杆(11)，所述调节杆(11)贯穿机体(1)，所述调节杆(11)一端固定有连接板(12)，所述连接板(12)一侧固定有推板(13)；
所述机体(1)一侧固定有连接管(14)，所述连接管(14)一端固定有收集箱(15)，所述收集箱(15)内部固定有第二过滤板(16)，所述收集箱(15)底部固定有出水管(17)，所述出水管(17)外侧固定有阀门(18)。
2.根据权利要求1所述的一种建筑工程用废水处理装置，其特征在于，所述收集箱(15)内部固定有安装板(19)，所述安装板(19)一侧固定有弹簧(20)，所述弹簧(20)一端固定有缓冲板(21)。
3.根据权利要求1所述的一种建筑工程用废水处理装置，其特征在于，所述限位杆(7)为“十”字型结构，所述限位杆(7)与限位块(8)间隙配合。
4.根据权利要求1所述的一种建筑工程用废水处理装置，其特征在于，所述箱盖(3)上表面固定有进料口(22)，所述箱盖(3)上表面固定有把手(23)。
5.根据权利要求1所述的一种建筑工程用废水处理装置，其特征在于，所述机体(1)底部固定有支架(24)，所述机体(1)一侧固定有排水管(25)。
说明书
一种建筑工程用废水处理装置
技术领域
本实用新型属于废水处理技术领域，特别是涉及一种建筑工程用废水处理装置。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。
其中建筑工程废水较为特殊，因为其内部不仅有泥沙等杂质，往往含有较大的碎石块，在对建筑工程废水处理的过程中，第一步就是要对其内部的碎石块进行过滤，否则容易出现碎石块堵塞后续废水处理装置的情况，导致整个废水处理过程效率较低。
实用新型内容
本实用新型的目的在于提供一种建筑工程用废水处理装置，通过第一过滤板的作用，向上提起第一过滤板，即可将第一过滤板从机体内部拆除，该装置不仅可以对废水内的较大杂质进行过滤和收集，也可以灵活的将第一过滤板拆除对其进行更换或者清洁，使该装置可以保持较高的工作效率，解决了在对建筑工程废水处理的过程中，第一步就是要对其内部的碎石块进行过滤，否则容易出现碎石块堵塞后续废水处理装置的情况，导致整个废水处理过程效率较低的问题。
为解决上述技术问题，本实用新型是通过以下技术方案实现的：
本实用新型为一种建筑工程用废水处理装置，包括机体，所述机体上表面固定有销轴，所述销轴一侧固定有箱盖，所述机体内部固定有定位板，所述定位板上表面固定有定位杆，所述定位杆一端固定有固定板，所述固定板表面固定有限位杆；
所述限位杆外侧活动连接有限位块，所述限位块一侧固定有第一过滤板，所述第一过滤板一侧固定有调节板，所述调节板内部活动连接有调节杆，所述调节杆贯穿机体，所述调节杆一端固定有连接板，所述连接板一侧固定有推板；
所述机体一侧固定有连接管，所述连接管一端固定有收集箱，所述收集箱内部固定有第二过滤板，所述收集箱底部固定有出水管，所述出水管外侧固定有阀门。
进一步地，所述收集箱内部固定有安装板，所述安装板一侧固定有弹簧，所述弹簧一端固定有缓冲板。
进一步地，所述限位杆为“十”字型结构，所述限位杆与限位块间隙配合。
进一步地，所述箱盖上表面固定有进料口，所述箱盖上表面固定有把手。
进一步地，所述机体底部固定有支架，所述机体一侧固定有排水管。
本实用新型具有以下有益效果：
1、本实用新型通过第一过滤板的作用，向上提起第一过滤板，即可将第一过滤板从机体内部拆除，该装置不仅可以对废水内的较大杂质进行过滤和收集，也可以灵活的将第一过滤板拆除对其进行更换或者清洁，使该装置可以保持较高的工作效率。
2、本实用新型通过缓冲板的作用，当石块撞击缓冲板时，缓冲板底部的弹簧可以提供作用力，该装置可以防止碎石块直接撞击第二过滤板，以此对第二过滤板进行保护。
当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
发明人 （梁静）
