申请日 2020.03.30
公开（公告）日 2020.12.08
IPC分类号 C02F9/14
摘要
本实用新型公开了一种光学镜片生产污水处理系统，包括依次连接的沉渣调节池、催化氧化流化床、反应沉淀池、中间水箱、石英砂过滤器和回用清水箱，沉渣调节池的输入端与打磨废水运输管连通，输出端与催化氧化流化床的输入端连通，回用清水箱的输出端与打磨用水输入管连通。打磨废水首先进入沉渣调节池，废水中的碎屑颗粒等沉积在沉渣调节池的底部，经过初次处理的废水先进入催化氧化流化床再进入到反应沉淀池发生反应，处理过后的废水输送至中间水箱进行存储，最后经过石英砂过滤器过滤得到清水，再导入回用清水箱备用，打磨设备可以直接使用回用清水箱内的水。本处理系统不仅能够有效实现对打磨废水的净化，而且能够循环利用水资源，节能环保。
权利要求书

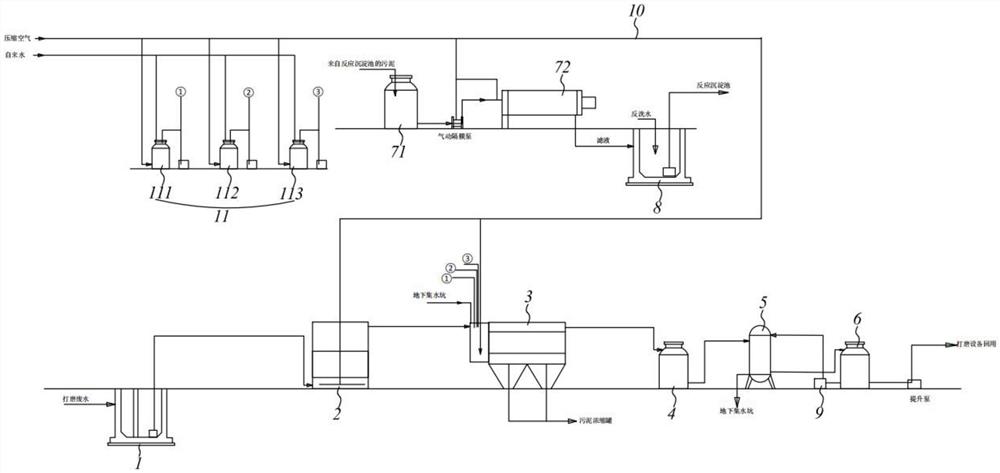

1.光学镜片生产污水处理系统，其特征在于，包括依次连接的沉渣调节池(1)、催化氧化流化床(2)、反应沉淀池(3)、中间水箱(4)、石英砂过滤器(5)和回用清水箱(6)，所述沉渣调节池(1)的输入端与打磨废水运输管连通，输出端与催化氧化流化床(2)的输入端连通，所述回用清水箱(6)的输出端与打磨用水输入管连通。
2.根据权利要求1所述的光学镜片生产污水处理系统，其特征在于，还包括污泥处理装置(7)和地下集水坑(8)，所述污泥处理装置(7)的输入端与反应沉淀池(3)的污泥输出端连通，所述污泥处理装置(7)的输出端与地下集水坑(8)的输入端连通，所述地下集水坑(8)的输出端连通至反应沉淀池(3)。
3.根据权利要求2所述的光学镜片生产污水处理系统，其特征在于，所述污泥处理装置(7)包括污泥浓缩罐(71)和污泥压缩机(72)，所述污泥浓缩罐(71)的输入端与反应沉淀池(3)的污泥输出端连通，所述污泥浓缩罐(71)的输入端与污泥压缩机(72)连通，经污泥压缩机(72)处理后得到的滤液输入至地下集水坑(8)。
4.根据权利要求2所述的光学镜片生产污水处理系统，其特征在于，还包括反洗泵(9)，所述反洗泵(9)设置于石英砂过滤器(5)和回用清水箱(6)之间，所述反洗泵(9)用于反洗石英砂过滤器(5)，经所述反洗泵(9)反洗后得到的反洗水从石英砂过滤器(5)输送至地下集水坑(8)。
5.根据权利要求1～4任一项所述的光学镜片生产污水处理系统，其特征在于，还包括压缩空气输送管道(10)，所述压缩空气输送管道(10)与催化氧化流化床(2)、反应沉淀池(3)连通，用于向催化氧化流化床(2)、反应沉淀池(3)输送压缩空气。
6.根据权利要求1～4任一项所述的光学镜片生产污水处理系统，其特征在于，还包括加药装置(11)，所述加药装置(11)通过药剂输送管道与反应沉淀池(3)连通，用于向反应沉淀池(3)中加入药剂。
7.根据权利要求6所述的光学镜片生产污水处理系统，其特征在于，所述加药装置(11)包括复合碱加药装置(111)、PAC加药装置(112)和PAM加药装置(113)。
说明书
光学镜片生产污水处理系统
技术领域
本实用新型涉及水处理设备领域，特别涉及一种光学镜片生产污水处理系统。
背景技术
光学镜片在实际生产的过程中，包括化学生产工序以及机械加工工序中，比如铣削、打磨都要消耗大量水资源，上述生产时产生的污水如若直接排放势必造成较大的污染，因此必须经过处理方能进行排放。上述的污水中包含化学制剂以及机械加工产生的碎屑，因此如何实现对上述光学镜片生产产生的污水进行有效的处理，这也是该光学镜片生产企业亟待解决的问题。
实用新型内容
本实用新型的目的是提供一种光学镜片生产污水处理系统，至少能够解决上述问题之一。
根据本实用新型的一个方面，提供了一种光学镜片生产污水处理系统，包括依次连接的沉渣调节池、催化氧化流化床、反应沉淀池、中间水箱、石英砂过滤器和回用清水箱，沉渣调节池的输入端与打磨废水运输管连通，输出端与催化氧化流化床的输入端连通，回用清水箱的输出端与打磨用水输入管连通。
光学镜片生产打磨设备产生的打磨废水首先进入沉渣调节池，废水中的碎屑颗粒等沉积在沉渣调节池的底部，经过初次处理的废水先进入催化氧化流化床再进入到反应沉淀池发生反应，处理过后的废水输送至中间水箱进行存储，最后经过石英砂过滤器过滤得到清水，从而导入回用清水箱备用，打磨设备打磨时可以直接使用该回用清水箱内的水。由此，本实用新型的光学镜片生产污水处理系统不仅能够有效实现对打磨废水的净化，而且能够循环利用水资源，节能环保。
在一些实施方式中，光学镜片生产污水处理系统还包括污泥处理装置和地下集水坑，污泥处理装置的输入端与反应沉淀池的污泥输出端连通，污泥处理装置的输出端与地下集水坑的输入端连通，地下集水坑的输出端连通至反应沉淀池。由此，污泥处理装置能够及时有效的对沉积于反应沉淀池底部的污泥进行处理，既能保证反应沉淀池的持续使用，又能实现污泥的循环使用。地下集水坑能够有效的对污泥处理装置处理过程中的滤液进行收集。
在一些实施方式中，污泥处理装置包括污泥浓缩罐和污泥压缩机，污泥浓缩罐的输入端与反应沉淀池的污泥输出端连通，污泥浓缩罐的输入端与污泥压缩机连通，经污泥压缩机处理后得到的滤液输入至地下集水坑。由此，从反应沉淀池中抽出的污泥先进入污泥浓缩罐进行储存，然后再利用污泥压缩机抽取污泥浓缩罐中的污泥进行压缩，压缩得到的干泥可以外运，循环利用，压缩得到的滤液则可以输送至地下集水坑进行回收。
在一些实施方式中，光学镜片生产污水处理系统还包括反洗泵，反洗泵设置于石英砂过滤器和回用清水箱之间，反洗泵用于反洗石英砂过滤器，经反洗泵反洗后得到的反洗水从石英砂过滤器输送至地下集水坑。由此，反洗泵的设置是为了对石英砂过滤器进行反向冲洗，延长石英砂过滤器的使用寿命，进而保证石英砂过滤器的持续使用。
在一些实施方式中，光学镜片生产污水处理系统还包括压缩空气输送管道，压缩空气输送管道与催化氧化流化床、反应沉淀池连通，用于向催化氧化流化床、反应沉淀池输送压缩空气。由此，压缩空气能够提供一定的空气，促进催化氧化流化床、反应沉淀池中的反应进行。
在一些实施方式中，光学镜片生产污水处理系统还包括加药装置，加药装置通过药剂输送管道与反应沉淀池连通，用于向反应沉淀池中加入药剂。由此，加药装置能够向反应沉淀池中加入药剂，进而去除相应的污染物。
在一些实施方式中，加药装置包括复合碱加药装置、PAC加药装置(PAC，polyaluminumchloride，简称聚铝)和PAM加药装置(PAM，Polyacrylamide，聚丙烯酰胺)。由此，复合碱加药装置通过复合碱溶液，PAC加药装置提供PAC溶液，PAM加药装置提供PAM溶液，进而保证去除大部分的污染物。
本实用新型的有益效果：
本实用新型的光学镜片生产污水处理系统的工作原理为：打磨设备产生的打磨废水首先进入沉渣调节池，废水中的碎屑颗粒等沉积在沉渣调节池的底部，经过初次处理的废水先进入催化氧化流化床再进入到反应沉淀池发生反应，处理过后的废水输送至中间水箱进行存储，最后经过石英砂过滤器过滤得到清水，从而导入回用清水箱备用，打磨设备打磨时可以直接使用该回用清水箱内的水。
本实用新型的光学镜片生产污水处理系统不仅能够有效实现对打磨废水的净化，而且能够循环利用水资源，节能环保。
发明人 （肖顺东;周波;覃亚;）
