申请日 20201014
公开（公告）日 20210202
IPC分类号 C02F9/08
摘要
本发明公开了一种多层污水处理装置，包括汇集仓，所述汇集仓的一侧安装有第一离心仓，所述第一离心仓远离汇集仓的一侧安装有第二离心仓，所述汇集仓的一端安装有储油仓，所述第二离心仓和第一离心仓远离储油仓一端的底部共同安装有安装池，且安装池内部靠近汇集仓的一侧设置有消毒组件，所述安装池内部的中间位置处设置有过滤组件。本发明通过消毒组件、过滤组件、明矾溶解组件、安装池、导流板、储油仓、汇集仓、第二过滤网、导向槽和缺口的配合使用，通过氯气供应装置向污水中注入氯气，配合搅拌桨对混有氯气的污水进行搅拌，通过对污水进行多层过滤和杀毒后，大大提高装置对污水的净化效果。
权利要求书

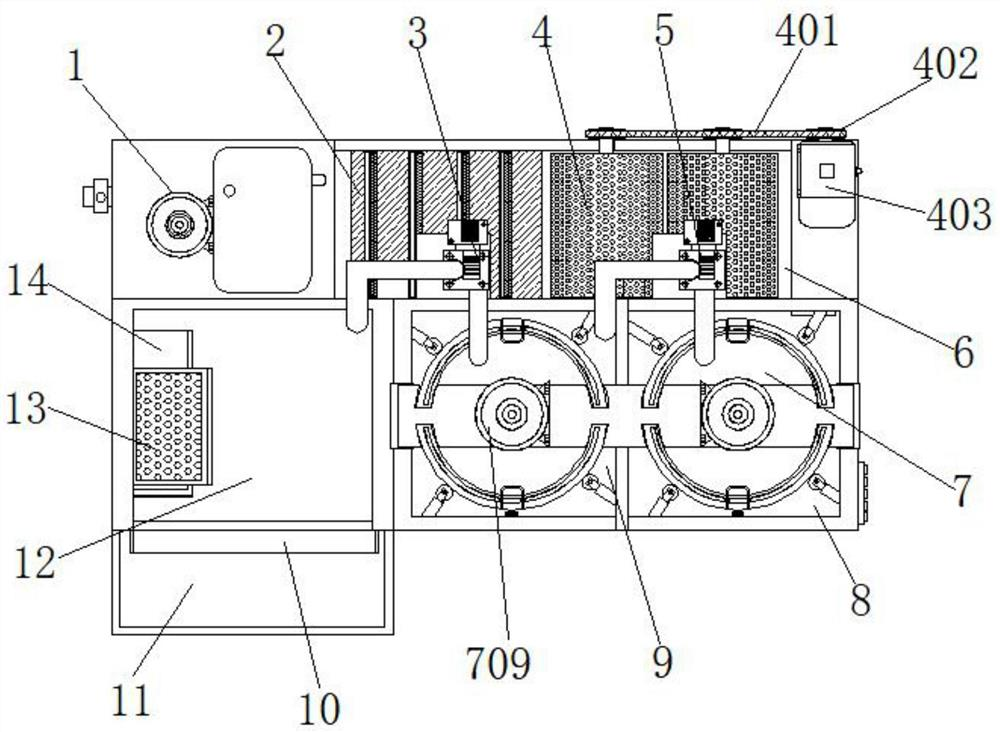

1.一种多层污水处理装置，包括汇集仓(12)，其特征在于：所述汇集仓(12)的一侧安装有第一离心仓(9)，所述第一离心仓(9)远离汇集仓(12)的一侧安装有第二离心仓(8)，所述汇集仓(12)的一端安装有储油仓(11)，所述第二离心仓(8)和第一离心仓(9)远离储油仓(11)一端的底部共同安装有安装池(6)，且安装池(6)内部靠近汇集仓(12)的一侧设置有消毒组件(1)，所述安装池(6)内部的中间位置处设置有过滤组件(2)，所述安装池(6)内部靠近第二离心仓(8)的一侧设置有明矾溶解组件(4)，所述汇集仓(12)内部一端的顶部安装有第二过滤网(13)，所述汇集仓(12)内部靠近第二过滤网(13)一端的顶部安装有导向槽(14)，所述第二离心仓(8)和第一离心仓(9)的内部皆设置有离心组件(7)，所述第二离心仓(8)和第一离心仓(9)远离储油仓(11)一端的顶部分别安装有第一水泵(5)和第一水泵(3)，所述第二离心仓(8)远离第一离心仓(9)的一侧安装有控制面板(15)，所述控制面板(15)通过导线分别与第一水泵(3)和第一水泵(5)电连接；
所述离心组件(7)包括安装筒(701)、弧形框(702)、转动杆(703)、连接杆(704)、半圆形插槽(705)、通孔(706)、轴承(707)、第一过滤网(708)、第三驱动电机(709)和U型架(710)，所述第二离心仓(8)和第一离心仓(9)内底部的中心位置处安装有轴承(707)，且轴承(707)的内侧安装有转动杆(703)，所述转动杆(703)的外侧安装有安装筒(701)，所述安装筒(701)的外侧均匀设置有通孔(706)，所述转动杆(703)外侧的顶部对称安装有连接杆(704)，且连接杆(704)远离转动杆(703)的一端与安装筒(701)的内侧固定连接，所述安装筒(701)的内侧对称设置有半圆形插槽(705)，且半圆形插槽(705)的内侧插设有弧形框(702)，所述弧形框(702)的内侧安装有第一过滤网(708)，所述第二离心仓(8)和第一离心仓(9)顶部的中间位置处共同安装有U型架(710)，所述U型架(710)顶部的两侧对称安装有第三驱动电机(709)，且第三驱动电机(709)的输出端与对应转动杆(703)的顶部固定连接，所述控制面板(15)通过导线与第三驱动电机(709)电连接；
所述明矾溶解组件(4)包括皮带(401)、皮带轮(402)、第二驱动电机(403)、滚筒式筛网(404)、弧形盖板(405)和条形通孔(406)，所述安装池(6)内部远离储油仓(11)的一侧设置有两组滚筒式筛网(404)，且滚筒式筛网(404)的一端穿过安装池(6)并安装有皮带轮(402)，所述安装池(6)顶部靠近第二离心仓(8)的一侧安装有第二驱动电机(403)，且第二驱动电机(403)的输出端也安装有皮带轮(402)，所述皮带轮(402)的外侧共同套设有皮带(401)，所述滚筒式筛网(404)的外侧开设有条形通孔(406)，且条形通孔(406)外侧的顶部铰接有与条形通孔(406)相互配合的弧形盖板(405)，所述控制面板(15)通过导线与第二驱动电机(403)电连接；
所述消毒组件(1)包括消毒仓(101)、第一驱动电机(102)、氯气供应装置(103)、导管(104)和搅拌桨(105)，所述安装池(6)内部靠近储油仓(11)的一侧安装有消毒仓(101)，且消毒仓(101)顶部的一端安装有氯气供应装置(103)，所述消毒仓(101)顶部的另一端安装有第一驱动电机(102)，所述第一驱动电机(102)的输出端延伸至消毒仓(101)的内部并安装有搅拌桨(105)，所述氯气供应装置(103)的输出端安装有导管(104)，且导管(104)的底端延伸至消毒仓(101)的内底部，所述控制面板(15)通过导线与第一驱动电机(102)电连接；
所述过滤组件(2)包括安装框(201)、第三过滤网(202)、紫外线杀菌灯(203)、插槽(204)和过滤仓(205)，所述安装池(6)内部的中间位置处安装有过滤仓(205)，且过滤仓(205)的内顶部均匀安装有紫外线杀菌灯(203)，所述过滤仓(205)的内两侧对称设置有插槽(204)，所述插槽(204)的内侧插设有安装框(201)，所述安装框(201)的内侧安装有第三过滤网(202)，所述控制面板(15)通过导线与紫外线杀菌灯(203)电连接。
2.根据权利要求1所述的一种多层污水处理装置，其特征在于：所述汇集仓(12)靠近储油仓(11)一端的顶部开设有缺口(16)，所述汇集仓(12)靠近储油仓(11)一端的顶部安装有导流板(10)。
3.根据权利要求1所述的一种多层污水处理装置，其特征在于：一组所述滚筒式筛网(404)的内部填充有活性炭包，另一组所述滚筒式筛网(404)的内部填充有明矾块。
4.根据权利要求1所述的一种多层污水处理装置，其特征在于：所述第二离心仓(8)和第一离心仓(9)内侧的底部皆均匀安装有四组与安装筒(701)相互配合的滚轮，且滚轮的外侧设置有橡胶层。
5.根据权利要求1所述的一种多层污水处理装置，其特征在于：所述第二离心仓(8)和第一离心仓(9)远离储油仓(11)一端的顶部皆安装有固定板，且固定板的顶部分别与第一水泵(3)和第一水泵(5)固定连接。
6.根据权利要求1所述的一种多层污水处理装置，其特征在于：所述第二过滤网(13)与汇集仓(12)内侧的夹角为60°，所述导向槽(14)与汇集仓(12)内底部的夹角为45°。
7.根据权利要求1所述的一种多层污水处理装置，其特征在于：所述弧形盖板(405)和条形通孔(406)外侧的中间位置处对称安装有固定孔，且两组固定孔内侧共同安装有固定螺丝。
8.根据权利要求1所述的一种多层污水处理装置，其特征在于：所述安装池(6)内两端靠近第二驱动电机(403)的一侧对称安装两组辅助轴承，且滚筒式筛网(404)外侧的两端与对应辅助轴承的内侧固定连接。
9.根据权利要求1所述的一种多层污水处理装置，其特征在于：所述弧形框(702)顶部的中间位置处铰接有把手，且把手的外侧设置有保护套。
10.根据权利要求1所述的一种多层污水处理装置，其特征在于：所述第一水泵(3)和第一水泵(5)的输入端分别延伸至汇集仓(12)和第一离心仓(9)的内底部，所述第一水泵(3)和第一水泵(5)的输出端皆延伸至安装筒(701)的内侧。
说明书
一种多层污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种多层污水处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。
当前的污水处理装置通常通过多组过滤网直接对污水进行过滤，虽然可以将污水中的大量杂质进行过滤，但是无法对污水中不同的混合杂质进行分级过滤分开，从而降低了该污水处理装置对污水的处理效果；且当前的污水处理装置通常直接将污水冲向过滤网，利用过滤网进行过滤，但是无法进一步提高装置对污水的过滤处理效率，也无法便于对过滤网进行更换或清洗，从而不利于该污水处理装置的清理维护；同时当前的污水处理装置在对污水进行过滤处理时，往往需要使用占地面积较大的沉淀池，也就使得污水在处理的过程中无法持续进行，降低了该污水处理装置对污水的处理效率。
发明内容
本发明的目的在于提供一种多层污水处理装置，以解决上述背景技术中提出的相关问题。
为实现上述目的，本发明提供如下技术方案：一种多层污水处理装置，包括汇集仓，所述汇集仓的一侧安装有第一离心仓，所述第一离心仓远离汇集仓的一侧安装有第二离心仓，所述汇集仓的一端安装有储油仓，所述第二离心仓和第一离心仓远离储油仓一端的底部共同安装有安装池，且安装池内部靠近汇集仓的一侧设置有消毒组件，所述安装池内部的中间位置处设置有过滤组件，所述安装池内部靠近第二离心仓的一侧设置有明矾溶解组件，所述汇集仓内部一端的顶部安装有第二过滤网，所述汇集仓内部靠近第二过滤网一端的顶部安装有导向槽，所述第二离心仓和第一离心仓的内部皆设置有离心组件，所述第二离心仓和第一离心仓远离储油仓一端的顶部分别安装有第一水泵和第一水泵，所述第二离心仓远离第一离心仓的一侧安装有控制面板，所述控制面板通过导线分别与第一水泵和第一水泵电连接；
所述离心组件包括安装筒、弧形框、转动杆、连接杆、半圆形插槽、通孔、轴承、第一过滤网、第三驱动电机和U型架，所述第二离心仓和第一离心仓内底部的中心位置处安装有轴承，且轴承的内侧安装有转动杆，所述转动杆的外侧安装有安装筒，所述安装筒的外侧均匀设置有通孔，所述转动杆外侧的顶部对称安装有连接杆，且连接杆远离转动杆的一端与安装筒的内侧固定连接，所述安装筒的内侧对称设置有半圆形插槽，且半圆形插槽的内侧插设有弧形框，所述弧形框的内侧安装有第一过滤网，所述第二离心仓和第一离心仓顶部的中间位置处共同安装有U型架，所述U型架顶部的两侧对称安装有第三驱动电机，且第三驱动电机的输出端与对应转动杆的顶部固定连接，所述控制面板通过导线与第三驱动电机电连接；
所述明矾溶解组件包括皮带、皮带轮、第二驱动电机、滚筒式筛网、弧形盖板和条形通孔，所述安装池内部远离储油仓的一侧设置有两组滚筒式筛网，且滚筒式筛网的一端穿过安装池并安装有皮带轮，所述安装池顶部靠近第二离心仓的一侧安装有第二驱动电机，且第二驱动电机的输出端也安装有皮带轮，所述皮带轮的外侧共同套设有皮带，所述滚筒式筛网的外侧开设有条形通孔，且条形通孔外侧的顶部铰接有与条形通孔相互配合的弧形盖板，所述控制面板通过导线与第二驱动电机电连接；
所述消毒组件包括消毒仓、第一驱动电机、氯气供应装置、导管和搅拌桨，所述安装池内部靠近储油仓的一侧安装有消毒仓，且消毒仓顶部的一端安装有氯气供应装置，所述消毒仓顶部的另一端安装有第一驱动电机，所述第一驱动电机的输出端延伸至消毒仓的内部并安装有搅拌桨，所述氯气供应装置的输出端安装有导管，且导管的底端延伸至消毒仓的内底部，所述控制面板通过导线与第一驱动电机电连接；
所述过滤组件包括安装框、第三过滤网、紫外线杀菌灯、插槽和过滤仓，所述安装池内部的中间位置处安装有过滤仓，且过滤仓的内顶部均匀安装有紫外线杀菌灯，所述过滤仓的内两侧对称设置有插槽，所述插槽的内侧插设有安装框，所述安装框的内侧安装有第三过滤网，所述控制面板通过导线与紫外线杀菌灯电连接。
优选的，所述汇集仓靠近储油仓一端的顶部开设有缺口，所述汇集仓靠近储油仓一端的顶部安装有导流板。
优选的，一组所述滚筒式筛网的内部填充有活性炭包，另一组所述滚筒式筛网的内部填充有明矾块。
优选的，所述第二离心仓和第一离心仓内侧的底部皆均匀安装有四组与安装筒相互配合的滚轮，且滚轮的外侧设置有橡胶层。
优选的，所述第二离心仓和第一离心仓远离储油仓一端的顶部皆安装有固定板，且固定板的顶部分别与第一水泵和第一水泵固定连接。
优选的，所述第二过滤网与汇集仓内侧的夹角为60°，所述导向槽与汇集仓内底部的夹角为45°。
优选的，所述弧形盖板和条形通孔外侧的中间位置处对称安装有固定孔，且两组固定孔内侧共同安装有固定螺丝。
优选的，所述安装池内两端靠近第二驱动电机的一侧对称安装两组辅助轴承，且滚筒式筛网外侧的两端与对应辅助轴承的内侧固定连接。
优选的，所述弧形框顶部的中间位置处铰接有把手，且把手的外侧设置有保护套。
优选的，所述第一水泵和第一水泵的输入端分别延伸至汇集仓和第一离心仓的内底部，所述第一水泵和第一水泵的输出端皆延伸至安装筒的内侧。
与现有技术相比，本发明提供了一种多层污水处理装置，具备以下有益效果：
1、本发明通过消毒组件、过滤组件、明矾溶解组件、安装池、导流板、储油仓、汇集仓、第二过滤网、导向槽和缺口的配合使用，首先利用第二过滤网对污水作初步过滤处理，进入到汇集仓内部的废油由于与污水密度的不同，从而漂浮在污水表面，随着污水不断加入进汇集仓内部，污水表面的废油经过缺口和导流板流进储油仓的内部，而污水经过离心组件过滤后进入到安装池内部，污水经过滚筒式筛网内部的明矾和活性炭过滤大量的颗粒物，之后污水再经过多组第三过滤网作进一步过滤，过程中紫外线杀菌灯对经过的污水进行紫外线照射杀菌，最后污水流进消毒仓的内部，再通过氯气供应装置向污水中注入氯气，配合搅拌桨对混有氯气的污水进行搅拌，通过对污水进行多层过滤和杀毒后，大大提高装置对污水的净化效果。
2、本发明通过第一水泵、第一水泵、离心组件、第二离心仓和第一离心仓的配合使用，在污水输入进安装筒的内部后，第三驱动电机带动安装筒转动，使得进入到安装筒内部的污水经过第一过滤网和通孔后被甩到第二离心仓或第一离心仓的内部，过程中，污水中的杂质被第一过滤网过滤阻挡，从而可以持续对污水进行过滤处理，而在需要对第一过滤网进行更换时，只需要停止第三驱动电机转动，并手动通过把手将弧形框从半圆形插槽的内部抽出进行清洗或者更换新的第一过滤网，既保证了该装置对污水的处理效率，也能便于操作人员对污水处理装置的清理。
3、本发明通过上述多组过滤结构的配合使用，利用多层过滤和杀毒结构，既可以持续快速的对污水进行净化处理，也能够进一步提高装置对污水过滤和杀毒的效果，且不需要使用沉淀池，也就不需要较大的占地面积，有利于该污水处理装置的推广使用。
