申请日 20200921
公开（公告）日 20210202
IPC分类号 C02F1/52
摘要
本发明涉及污水絮凝沉淀技术领域，且公开了一种污水的絮凝沉淀装置，包括池体，所述池体的内部设置有驱动杆，所述驱动杆的表面设置有驱动槽，所述驱动杆的表面设置有转向槽，所述驱动杆的外部设置有滑座，所述滑座的内部设置有顶柱，所述滑座的表面设置有支杆，所述支杆的表面设置有齿轮一，所述支杆远离滑座的一端设置有搅杆，所述池体的内部设置有齿杆，该污水的絮凝沉淀装置，通过齿轮二与齿杆的配合使用，齿轮二与转筒的配合使用，活塞杆与缸体的配合使用，进气滑块与出料滑块的配合使用，可对絮凝剂进行间歇性移动添加，增加絮凝剂与污水的接触面积，使絮凝剂的添加更均匀，提高了絮凝剂的添加效果，有利于絮凝剂与污水的充分混合。
权利要求书

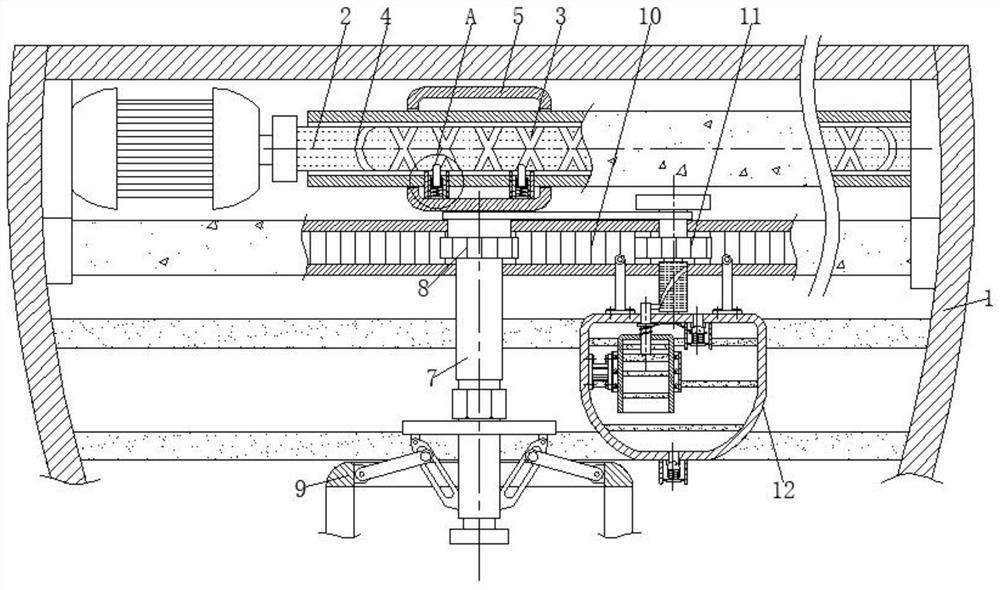

1.一种污水的絮凝沉淀装置，包括池体(1)，其特征在于：所述池体(1)的内部设置有驱动杆(2)，所述驱动杆(2)的表面设置有驱动槽(3)，所述驱动杆(2)的表面设置有转向槽(4)，所述驱动杆(2)的外部设置有滑座(5)，所述滑座(5)的内部设置有顶柱(6)，所述滑座(5)的表面设置有支杆(7)，所述支杆(7)的表面设置有齿轮一(8)，所述支杆(7)远离滑座(5)的一端设置有搅杆(9)，所述池体(1)的内部设置有齿杆(10)，所述齿杆(10)的内部设置有齿轮二(11)，所述齿杆(10)的下部设置有絮凝剂盒(12)，所述絮凝剂盒(12)的表面设置有转筒(13)，所述絮凝剂盒(12)的内部设置有活塞杆(14)，所述活塞杆(14)的表面设置有缸体(15)，所述絮凝剂盒(12)的内部设置有连杆组件(16)，所述絮凝剂盒(12)的内部设置有进气滑块(17)，所述絮凝剂盒(12)的下表面设置有出料滑块(18)。
2.根据权利要求1所述的一种污水的絮凝沉淀装置，其特征在于：所述驱动槽(3)采用双滑槽设计，两个滑槽之间相互交叉，转向槽(4)对称分布在驱动杆(2)的两端，转向槽(4)的两个槽口分别与两个驱动槽(3)相通。
3.根据权利要求1所述的一种污水的絮凝沉淀装置，其特征在于：所述顶柱(6)有两个，均位于驱动槽(3)中同一滑槽的内部，与驱动槽(3)相适配，支杆(7)与滑座(5)之间为活动连接。
4.根据权利要求1所述的一种污水的絮凝沉淀装置，其特征在于：所述齿轮一(8)位于齿杆(10)的内部，齿轮一(8)与齿轮二(11)在齿杆(10)的杆体方向上为固定连接。
5.根据权利要求1所述的一种污水的絮凝沉淀装置，其特征在于：所述齿杆(10)的内部设计有单边齿槽，与齿轮一(8)相适配。
6.根据权利要求1所述的一种污水的絮凝沉淀装置，其特征在于：所述齿轮二(11)与齿杆(10)内部的齿槽相适配，与转筒(13)采用同轴设计，齿轮二(11)的内部设计有棘轮，絮凝剂盒(12)与齿杆(10)之间为活动连接，絮凝剂盒(12)的上表面和下表面均开设有槽口。
7.根据权利要求1所述的一种污水的絮凝沉淀装置，其特征在于：所述转筒(13)的表面开设有闭合的滑槽，活塞杆(14)远离缸体(15)的一端位于转筒(13)表面滑槽的内部。
8.根据权利要求1所述的一种污水的絮凝沉淀装置，其特征在于：所述连杆组件(16)由相邻之间为活动连接的连杆组成，连杆组件(16)靠近缸体(15)的一端与活塞杆(14)的表面活动连接，远离缸体(15)的一端与进气滑块(17)的侧表面活动连接。
9.根据权利要求1所述的一种污水的絮凝沉淀装置，其特征在于：所述进气滑块(17)与絮凝剂盒(12)上表面的槽口相对应，进气滑块(17)的下表面设计有驱动弹簧。
10.根据权利要求1所述的一种污水的絮凝沉淀装置，其特征在于：所述出料滑块(18)与絮凝剂盒(12)下表面的槽口相对应，出料滑块(18)的下表面设计有驱动弹簧。
说明书
一种污水的絮凝沉淀装置
技术领域
本发明涉及污水絮凝沉淀技术领域，具体为一种污水的絮凝沉淀装置。
背景技术
污水絮凝沉淀是通过在污水中加入絮凝剂，使污水中的颗粒杂质进行絮凝沉淀，从而取出污水中的悬浮物，达到污水处理的效果，现有污水在进行絮凝沉淀时，是将絮凝剂直接一次性添加到污水中，这种添加方式不易使絮凝剂与污水充分混合，絮凝沉淀效率不高，效果不好，在将絮凝剂与污水进行混合搅拌时，搅拌方式单一，不易使絮凝剂与污水充分混合，搅拌效果不好，絮凝沉淀效率不高。
为解决以上问题，我们提出了一种污水的絮凝沉淀装置，具备了絮凝剂添加效果好，絮凝剂与污水混合充分，污水与絮凝剂混合搅拌效果好，污水絮凝沉淀效果好，絮凝沉淀效率高的优点，使污水絮凝沉淀的处理效果更好。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种污水的絮凝沉淀装置，具备絮凝剂添加效果好，絮凝剂与污水混合充分，污水与絮凝剂混合搅拌效果好，污水絮凝沉淀效果好，絮凝沉淀效率高的优点，解决了现有污水在进行絮凝沉淀时，絮凝剂添加效果不好，絮凝剂与污水混合不充分，混合搅拌效果不好，絮凝沉淀效率不高，效果不好的问题。
(二)技术方案
为实现上述絮凝剂添加效果好，絮凝剂与污水混合充分，污水与絮凝剂混合搅拌效果好，污水絮凝沉淀效果好，絮凝沉淀效率高的目的，本发明提供如下技术方案：一种污水的絮凝沉淀装置，包括池体，池体的内部设置有驱动杆，驱动杆的表面设置有驱动槽，驱动杆的表面设置有转向槽，驱动杆的外部设置有滑座，滑座的内部设置有顶柱，滑座的表面设置有支杆，支杆的表面设置有齿轮一，支杆远离滑座的一端设置有搅杆，池体的内部设置有齿杆，齿杆的内部设置有齿轮二，齿杆的下部设置有絮凝剂盒，絮凝剂盒的表面设置有转筒，絮凝剂盒的内部设置有活塞杆，活塞杆的表面设置有缸体，絮凝剂盒的内部设置有连杆组件，絮凝剂盒的内部设置有进气滑块，絮凝剂盒的下表面设置有出料滑块。
优选的，驱动槽采用双滑槽设计，两个滑槽之间相互交叉，转向槽对称分布在驱动杆的两端，转向槽的两个槽口分别与两个驱动槽相通。
优选的，顶柱有两个，均位于驱动槽中同一滑槽的内部，与驱动槽相适配，支杆与滑座之间为活动连接。
优选的，齿轮一位于齿杆的内部，齿轮一与齿轮二在齿杆的杆体方向上为固定连接。
优选的，齿杆的内部设计有单边齿槽，与齿轮一相适配。
优选的，齿轮二与齿杆内部的齿槽相适配，与转筒采用同轴设计，齿轮二的内部设计有棘轮，絮凝剂盒与齿杆之间为活动连接，絮凝剂盒的上表面和下表面均开设有槽口。
优选的，转筒的表面开设有闭合的滑槽，活塞杆远离缸体的一端位于转筒表面滑槽的内部。
优选的，连杆组件由相邻之间为活动连接的连杆组成，连杆组件靠近缸体的一端与活塞杆的表面活动连接，远离缸体的一端与进气滑块的侧表面活动连接。
优选的，进气滑块与絮凝剂盒上表面的槽口相对应，进气滑块的下表面设计有驱动弹簧。
优选的，出料滑块与絮凝剂盒下表面的槽口相对应，出料滑块的下表面设计有驱动弹簧。
(三)有益效果
与现有技术相比，本发明提供了一种污水的絮凝沉淀装置，具备以下有益效果：
1、该污水的絮凝沉淀装置，通过齿轮二与齿杆的配合使用，齿轮二与转筒的配合使用，活塞杆与缸体的配合使用，进气滑块与出料滑块的配合使用，可对絮凝剂进行间歇性移动添加，增加絮凝剂与污水的接触面积，使絮凝剂的添加更均匀，提高了絮凝剂的添加效果，有利于絮凝剂与污水的充分混合。
2、该污水的絮凝沉淀装置，通过驱动槽和转向槽与顶柱的配合使用，顶柱与滑座的配合使用，齿轮一与齿杆的配合使用，支杆与搅杆的配合使用，可使搅杆在移动的同时并转动，两个动作同时对污水进行搅拌，提高了污水与絮凝剂混合搅拌的效果，有效提高了污水絮凝沉淀的效率和效果。 （发明人：黄醒立 ）
