申请日 20200921
公开（公告）日 20210202
IPC分类号 C02F7/00
摘要
本发明涉及污水处理技术领域，且公开了一种用于污水处理的高效率曝气装置，包括通气管，所述通气管的内部设置有滑道，所述滑道的内侧滑动连接有滑盖，所述滑盖的底部固定连接有齿条，所述通气管的下侧表面固定连接有曝气管，所述曝气管的内部转动连接有计数轮，所述计数轮的顶部固定连接有导轮，所述导轮的上侧设置有转换齿轮，所述转换齿轮的外侧设置有关闭轮。该用于污水处理的高效率曝气装置，通过滑道、滑盖、齿条、曝气管、计数轮关闭轮、凸起柱、间歇轮、转动杆、曲面拨块、盘簧、固定桩、弹簧和卡块等的配合使用，从而达到了均匀设置多个曝气管，且自动控制每个曝气管的曝气量相同的效果。
权利要求书

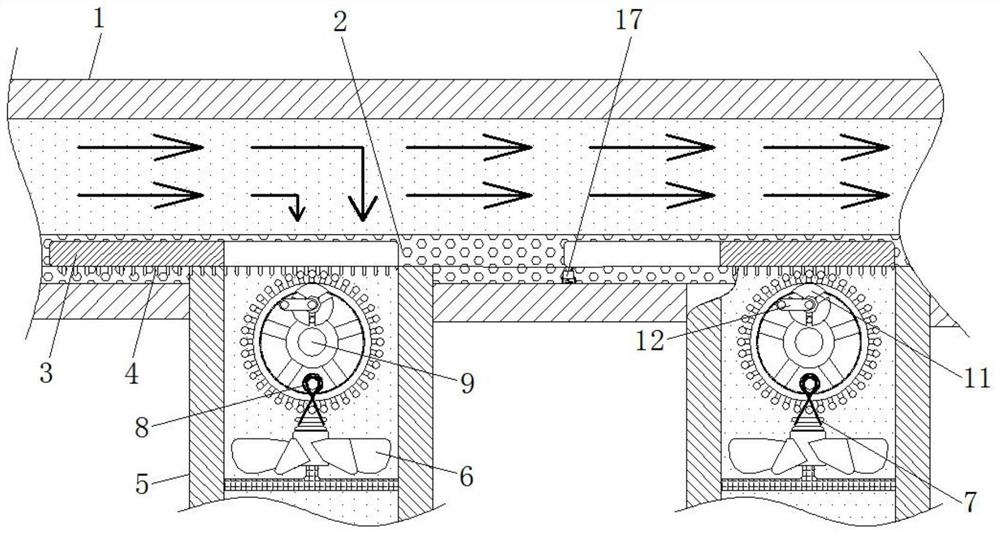

1.一种用于污水处理的高效率曝气装置，包括通气管(1)，其特征在于：所述通气管(1)的内部设置有滑道(2)，所述滑道(2)的内侧滑动连接有滑盖(3)，所述滑盖(3)的底部固定连接有齿条(4)，所述通气管(1)的下侧表面固定连接有曝气管(5)，所述曝气管(5)的内部转动连接有计数轮(6)，所述计数轮(6)的顶部固定连接有导轮(7)，所述导轮(7)的上侧设置有转换齿轮(8)，所述转换齿轮(8)的外侧设置有关闭轮(9)，所述关闭轮(9)的表面固定连接有凸起柱(10)，所述关闭轮(9)的外侧设置有间歇轮(11)，所述间歇轮(11)的表面固定连接有转动杆(12)，所述转动杆(12)的一端固定连接有曲面拨块(13)，所述关闭轮(9)的表面设置有盘簧(14)，所述滑盖(3)的右侧表面固定连接有弹簧(15)的一端，所述弹簧(15)的另一端固定连接有固定桩(16)，所述滑盖(3)的左侧设置有卡块(17)。
2.根据权利要求1所述的一种用于污水处理的高效率曝气装置，其特征在于：所述通气管(1)中通有加压空气；所述滑道(2)有两个，设置在所述滑盖(3)的两侧，与通气管(1)固定连接；所述滑盖(3)、齿条(4)、曝气管(5)、计数轮(6)、转换齿轮(8)、关闭轮(9)、凸起柱(10)、间歇轮(11)、转动杆(12)、曲面拨块(13)和盘簧(14)各有两个，导轮(7)有四个，且均分为两组，分别靠近通气管(1)的左侧和右侧。
3.根据权利要求1所述的一种用于污水处理的高效率曝气装置，其特征在于：所述通气管(1)与所述曝气管(5)固定连接且相通；所述滑盖(3)的两端分别为实心和空心，实心空心的长度相等；其中左侧的滑盖(3)的左端为实心，右端为空心，且空心的位置与左侧的曝气管(5)的管口平行、接触且正对，且空心的长度比曝气管(5)的直径大五到八厘米。
4.根据权利要求1所述的一种用于污水处理的高效率曝气装置，其特征在于：右侧的滑盖(3)的右端为实心，且实心的位置与右侧的曝气管(5)的管口平行、接触且正对；所述齿条(4)的长度与滑盖(3)的长度相同，且设置在靠近滑盖(3)前侧的底部表面。
5.根据权利要求1所述的一种用于污水处理的高效率曝气装置，其特征在于：一个所述计数轮(6)的顶部与一个所述导轮(7)固定连接；一个所述转换齿轮(8)与一个导轮(7)固定连接且共圆心，导轮(7)上设置有传送带，这两个导轮(7)通过传送带传动连接；转换齿轮(8)与曝气管(5)转动连接，且外表面设置有齿。
6.根据权利要求1所述的一种用于污水处理的高效率曝气装置，其特征在于：所述关闭轮(9)上设置有转动轴，通过转动轴与曝气管(5)转动连接转动轴还与曝气管(5)滑动连接，关闭轮(9)内侧表面设置有齿，齿与转换齿轮(8)的齿啮合，凸起柱(10)设置在关闭轮(9)靠近圆心处的表面，关闭轮(9)的圆心处设置有凸起台；关闭轮(9)的外侧表面设置有一圈凸起球，凸起球在齿条(4)的外侧；所述间歇轮(11)上设置有三个槽，都指向间歇轮(11)的圆心，且相邻的两个槽的角度相等，槽与凸起柱(10)配合。
7.根据权利要求1所述的一种用于污水处理的高效率曝气装置，其特征在于：所述转动杆(12)的一端与间歇轮(11)的圆心处固定连接，另一端与曲面拨块(13)固定连接，曲面拨块(13)的曲面朝向关闭轮(9)，与关闭轮(9)的凸起台配合。
8.根据权利要求1所述的一种用于污水处理的高效率曝气装置，其特征在于：所述卡块(17)设置在右侧所述滑盖(3)的靠近左端的下侧，其下端设置有小弹簧，卡块(17)外侧设置有滑槽并与其滑动连接，滑槽与滑道(2)固定连接，卡块(17)靠近上侧表面右端的位置设置有凸起扣，所述滑盖(3)的靠近左端的下侧表面设置在凸起扣，两个凸起扣配合，卡块(17)靠近上侧表面左端的位置设置有凸起点，所述滑盖(3)的靠近左端的下侧表面设置在凸起点，凸起点相互配合；所述固定桩(16)与通气管(1)固定连接。
说明书
一种用于污水处理的高效率曝气装置
技术领域
本发明涉及污水处理技术领域，具体为一种用于污水处理的高效率曝气装置。
背景技术
在处理污水的过程中常常需要对污水进行曝气，使污水能够获得足够的溶解氧，从而加快溶解氧对污水中有机物质的氧化分解，和提高污水中有机物质的氧化分解的程度，从而达到更好净化污水的效果。
但现有的污水曝气装置，其曝气不均匀，可能使污水中不同位置的溶解氧不同，导致不同位置的污水中的有机物质的氧化分解的速度和程度不同，造成最后有的位置的污水中的有机物质已经完全氧化分解，而有的位置还未完全分解，若继续曝气则会造成浪费，不继续曝气则污水的净化不达标。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种用于污水处理的高效率曝气装置，具备均匀设置多个曝气管，且自动控制每个曝气管的曝气量相同的优点，解决了现有的污水曝气装置，其曝气不均匀，可能使污水中不同位置的溶解氧不同，导致不同位置的污水中的有机物质的氧化分解的速度和程度不同，导致最后有的位置的污水中的有机物质已经完全氧化分解，而有的位置还未完全分解，若继续曝气则会造成浪费，不继续曝气则污水的净化不达标的问题。
(二)技术方案
为实现上述均匀设置多个曝气管，且自动控制每个曝气管的曝气量相同的目的，本发明提供如下技术方案：一种用于污水处理的高效率曝气装置，包括通气管，所述通气管的内部设置有滑道，所述滑道的内侧滑动连接有滑盖，所述滑盖的底部固定连接有齿条，所述通气管的下侧表面固定连接有曝气管，所述曝气管的内部转动连接有计数轮，所述计数轮的顶部固定连接有导轮，所述导轮的上侧设置有转换齿轮，所述转换齿轮的外侧设置有关闭轮，所述关闭轮的表面固定连接有凸起柱，所述关闭轮的外侧设置有间歇轮，所述间歇轮的表面固定连接有转动杆，所述转动杆的一端固定连接有曲面拨块，所述关闭轮的表面设置有盘簧，所述滑盖的右侧表面固定连接有弹簧的一端，所述弹簧的另一端固定连接有固定桩，所述滑盖的左侧设置有卡块。
优选的，所述通气管中通有加压空气；所述滑道有两个，设置在所述滑盖的两侧，与通气管固定连接；所述滑盖、齿条、曝气管、计数轮、转换齿轮、关闭轮、凸起柱、间歇轮、转动杆、曲面拨块和盘簧各有两个，导轮有四个，且均分为两组，分别靠近通气管的左侧和右侧。
优选的，所述通气管与所述曝气管固定连接且相通；所述滑盖的两端分别为实心和空心，实心空心的长度相等；其中左侧的滑盖的左端为实心，右端为空心，且空心的位置与左侧的曝气管的管口平行、接触且正对，且空心的长度比曝气管的直径大五到八厘米。
优选的，右侧的滑盖的右端为实心，且实心的位置与右侧的曝气管的管口平行、接触且正对；所述齿条的长度与滑盖的长度相同，且设置在靠近滑盖前侧的底部表面。
优选的，一个所述计数轮的顶部与一个所述导轮固定连接；一个所述转换齿轮与一个导轮固定连接且共圆心，导轮上设置有传送带，这两个导轮通过传送带传动连接；转换齿轮与曝气管转动连接，且外表面设置有齿。
优选的，所述关闭轮上设置有转动轴，通过转动轴与曝气管转动连接转动轴还与曝气管滑动连接，关闭轮内侧表面设置有齿，齿与转换齿轮的齿啮合，凸起柱设置在关闭轮靠近圆心处的表面，关闭轮的圆心处设置有凸起台；关闭轮的外侧表面设置有一圈凸起球，凸起球在齿条的外侧；所述间歇轮上设置有三个槽，都指向间歇轮的圆心，且相邻的两个槽的角度相等，槽与凸起柱配合。
优选的，所述转动杆的一端与间歇轮的圆心处固定连接，另一端与曲面拨块固定连接，曲面拨块的曲面朝向关闭轮，与关闭轮的凸起台配合。
优选的，所述卡块设置在右侧所述滑盖的靠近左端的下侧，其下端设置有小弹簧，卡块外侧设置有滑槽并与其滑动连接，滑槽与滑道固定连接，卡块靠近上侧表面右端的位置设置有凸起扣，所述滑盖的靠近左端的下侧表面设置在凸起扣，两个凸起扣配合，卡块靠近上侧表面左端的位置设置有凸起点，所述滑盖的靠近左端的下侧表面设置在凸起点，凸起点相互配合；所述固定桩与通气管固定连接。
(三)有益效果
与现有技术相比，本发明提供了一种用于污水处理的高效率曝气装置，具备以下有益效果：
1、该用于污水处理的高效率曝气装置，通过滑道、滑盖、齿条、曝气管、计数轮、导轮、转换齿轮、关闭轮、凸起柱、间歇轮、转动杆、曲面拨块、盘簧、固定桩、弹簧和卡块的配合使用，从而达到了均匀设置多个曝气管，且自动控制每个曝气管的曝气量相同的效果。
2、该用于污水处理的高效率曝气装置，可以根据需要增加曝气管的数量，均匀设置曝气管，每个曝气管中的曝气量达到设定的值滑盖会自动关闭，来封闭曝气管，使污水中的每个位置的曝气量相同，从而能使每处位置的有机物质的氧化分解程度相同，不会造成曝气的浪费的效果。 （发明人：李月）
