申请日 20200921
公开（公告）日 20210202
IPC分类号 B01D21/24
摘要
本发明涉及污水处理技术领域，且公开了一种污水处理用污水池底部沉积物抽取装置，包括转轮一，转轮一的下方活动安装有转轮二，转轮二的外侧活动安装有连接绳，通过圆形浮板随混合液的抽取而移动，触发杆的随圆形浮板向下拉动，触发杆远离触发开关，装置被触发，收线轮转动，连接绳带动安装浮板向下移动，搅拌柱进行搅拌，实现了搅拌装置随着抽取水位的降低而随着向下移动。通过齿轮的转动带动螺纹杆向下移动，进而挤压弹簧，使得安装在螺纹杆中部的搅拌杆随螺纹杆的移动进行转动，使得靠近底部时，搅拌杆的搅动范围变大，搅拌幅度减低，防止因为搅拌幅度过大造成抽水泵空转，进而保护了抽水泵的使用寿命。
权利要求书

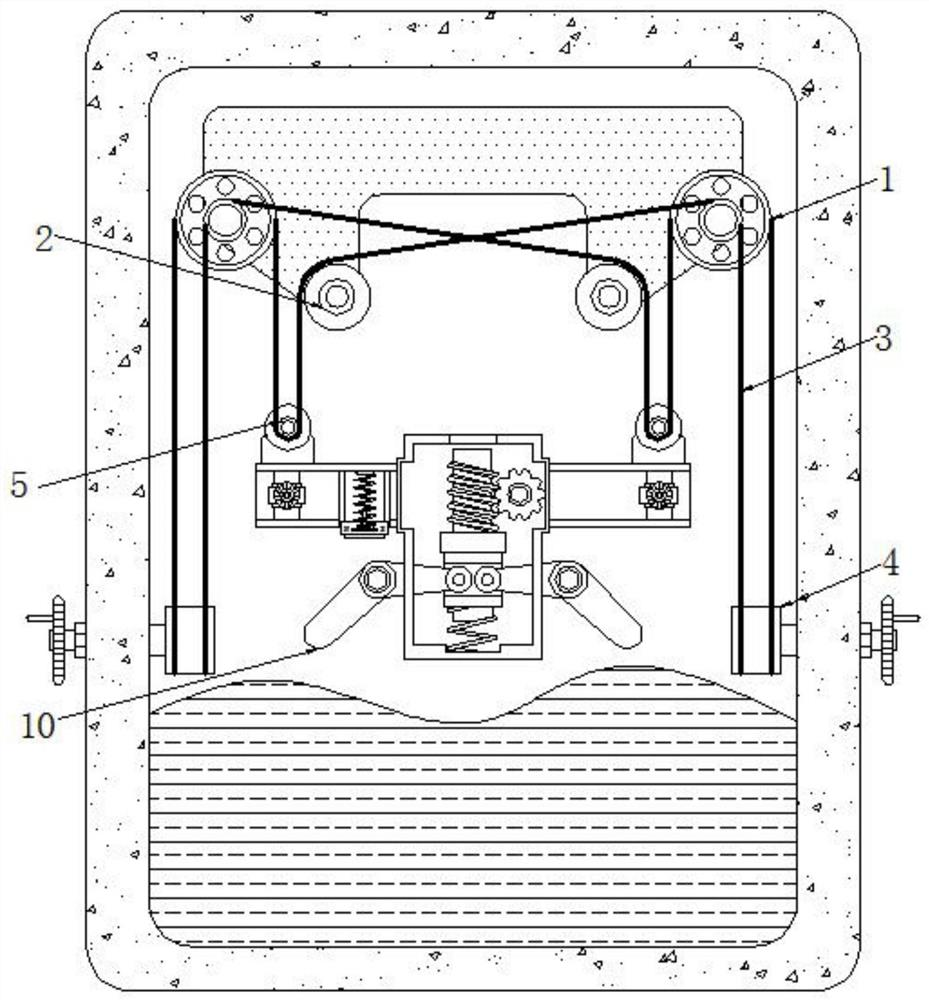

1.一种污水处理用污水池底部沉积物抽取装置，包括转轮一(1)，其特征在于：所述转轮一(1)的下方活动安装有转轮二(2)，所述转轮二(2)的外侧活动安装有连接绳(3)，所述连接绳(3)的底端活动安装有收线轮(4)，转轮二(2)的下方活动安装有转轮三(5)，所述转轮三(5)的底部活动安装有安装浮板(6)，所述安装浮板(6)的中部活动安装有搅拌柱(7)，所述搅拌柱(7)的中部活动安装有螺纹杆(8)，所述螺纹杆(8)的底端活动安装有弹簧一(9)，所述搅拌柱(7)的中部活动安装搅拌杆(10)，所述螺纹杆(8)的右侧活动安装有齿轮(11)，所述安装浮板(6)的中部活动连接有弹簧二(12)，所述弹簧二(12)的下方活动安装有触发杆(13)，所述触发杆(13)的外侧活动安装有圆形浮板(14)。
2.根据权利要求1所述的一种污水处理用污水池底部沉积物抽取装置，其特征在于：所述该装置设置有一组转轮一(1)，一组的数量为两个，分别安装在装置的左右两侧，转轮一(1)外侧设置有两个限位槽，限位槽的大小不一，装置设置有一组收线轮(4)，一组的数量为两个，按照轴对称分布；装置设置有一组转轮二(2)，一组的数量为两个，按照轴对称分布；装置设置有一组转轮三(5)，一组的数量为两个，按照轴对称分布。
3.根据权利要求1所述的一种污水处理用污水池底部沉积物抽取装置，其特征在于：所述连接绳(3)的左端与左侧的收线轮(4)连接，绕过左侧转轮一(1)的小限位槽，连接至右侧的转轮二(2)，转轮二(2)缠绕到右侧下方转轮三(5)，连接绳(3)从右侧绕至右侧转轮一(1)的大限位槽最终缠绕至右侧的收线轮(4)。
4.根据权利要求1所述的一种污水处理用污水池底部沉积物抽取装置，其特征在于：所述圆形浮板(14)中部开设有活动仓，活动仓内侧安装有触发杆(13)，活动仓底部安装有连接块，弹簧二(12)上端套接在连接块的外侧，弹簧二(12)下端套接在触发杆(13)的下端，触发杆(13)为铁质，活动仓外侧与触发杆(13)对应的位置安装与圆形浮板(14)，圆形浮板(14)的内部设置有磁铁，连接块内部安装有触发开关，触发开光与收线轮(4)电连接。
5.根据权利要求1所述的一种污水处理用污水池底部沉积物抽取装置，其特征在于：所述螺纹杆(8)的底端为中空设置，该装置设置有一组搅拌杆(10)，一组的数量为两个，按照轴对称分布，搅拌杆(10)的尾端安装在螺纹杆(8)的中空位置处。
6.根据权利要求1所述的一种污水处理用污水池底部沉积物抽取装置，其特征在于：所述安装浮板(6)的中部开设有中空转动仓，搅拌柱(7)安装在安装浮板(6)的内部，其搅拌柱(7)的上端安装有驱动齿轮。
说明书
一种污水处理用污水池底部沉积物抽取装置
技术领域
本发明涉及污水处理技术领域，具体为一种污水处理用污水池底部沉积物抽取装置。
背景技术
污水池内加入化学试剂后产生沉淀物和悬浮物，污水池内停止进水、污水排出后，需要将污水池池底的污泥经过抽取将污泥移送至污泥反应池中，而在抽取污泥的过程中，为防止底部污泥过稠，带来的抽取困难，造成抽泥泵的损伤，需要对底部的污泥与剩余的污水进行搅拌稀释。但是现有的搅拌装置越靠近处理池的池底搅拌装置越是接触不到，底部的淤泥无法得到充足的搅拌给污泥抽取带来困难，加长污泥处理时间，污泥处理效率降低。而且靠近底部，混合液少，搅拌幅度过大会造成溶液旋转，混合液无法通过抽水泵抽取，而搅拌幅度过低，会造成搅拌不充分，底部会有污泥沉淀，造成底部污泥无法抽取。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种污水处理用污水池底部沉积物抽取装置，具备随着污泥抽取的液面降低而降低，搅拌杆可调节幅度的优点，解决了抽取污泥的过程中，为防止底部污泥过稠，带来的抽取困难，造成抽泥泵的损伤，需要对底部的污泥与剩余的污水进行搅拌进行稀释。但是现有的搅拌装置越靠近处理池的池底搅拌装置越是接触不到，底部的淤泥无法得到充足的搅拌给污泥抽取带来困难，加长污泥处理时间，污泥处理效率降低。而且靠近底部，混合液少，搅拌幅度过大会造成溶液旋转，混合液无法通过抽水泵抽取，而搅拌幅度过低，会造成搅拌不充分，底部会有污泥沉淀，造成底部污泥无法抽取的问题。
(二)技术方案
为实现上述随着污泥抽取的液面降低而降低，搅拌杆可调节幅度的目的，本发明提供如下技术方案：一种污水处理用污水池底部沉积物抽取装置，包括转轮一，所述转轮一的下方活动安装有转轮二，所述转轮二的外侧活动安装有连接绳，所述连接绳的底端活动安装有收线轮，转轮二的下方活动安装有转轮三，所述转轮三的底部活动安装有安装浮板，所述安装浮板的中部活动安装有搅拌柱，所述搅拌柱的中部活动安装有螺纹杆，所述螺纹杆的底端活动安装有弹簧一，所述搅拌柱的中部活动安装搅拌杆，所述螺纹杆的右侧活动安装有齿轮，所述安装浮板的中部活动连接有弹簧二，所述弹簧二的下方活动安装有触发杆，所述触发杆的外侧活动安装有圆形浮板。
优选的，所述该装置设置有一组转轮一，一组的数量为两个，分别安装在装置的左右两侧，转轮一外侧设置有两个限位槽，限位槽的大小不一，装置设置有一组收线轮，一组的数量为两个，按照轴对称分布；装置设置有一组转轮二，一组的数量为两个，按照轴对称分布；装置设置有一组转轮三，一组的数量为两个，按照轴对称分布。
优选的，所述连接绳的左端与左侧的收线轮连接，绕过左侧转轮一的小限位槽，连接至右侧的转轮二，转轮二缠绕到右侧下方转轮三，连接绳从右侧绕至右侧转轮一的大限位槽最终缠绕至右侧的收线轮。
优选的，所述圆形浮板中部开设有活动仓，活动仓内侧安装有触发杆，活动仓底部安装有连接块，弹簧二上端套接在连接块的外侧，弹簧二下端套接在触发杆的下端，触发杆为铁质，活动仓外侧与触发杆对应的位置安装与圆形浮板，圆形浮板的内部设置有磁铁，连接块内部安装有触发开关，触发开光与收线轮电连接。
优选的，所述螺纹杆的底端为中空设置，该装置设置有一组搅拌杆，一组的数量为两个，按照轴对称分布，搅拌杆的尾端安装在螺纹杆的中空位置处。
优选的，所述安装浮板的中部开设有中空转动仓，搅拌柱安装在安装浮板的内部，其搅拌柱的上端安装有驱动齿轮。
(三)有益效果
与现有技术相比，本发明提供了一种污水处理用污水池底部沉积物抽取装置，具备以下有益效果：
1、该污水处理用污水池底部沉积物抽取装置，通过圆形浮板随混合液的抽取而移动，触发杆的随圆形浮板向下拉动，触发杆远离触发开关，装置被触发，收线轮转动，连接绳带动安装浮板向下移动，搅拌柱进行搅拌，实现了搅拌装置随着抽取水位的降低而随着向下移动。
2、该污水处理用污水池底部沉积物抽取装置，通过齿轮的转动带动螺纹杆向下移动，进而挤压弹簧，使得安装在螺纹杆中部的搅拌杆随螺纹杆的移动进行转动，使得靠近底部时，搅拌杆的搅动范围变大，搅拌幅度减低，防止因为搅拌幅度过大造成抽水泵空转，进而保护了抽水泵的使用寿命。 （发明人：黄石儒 ）
