申请日 20201103
公开（公告）日 20210205
IPC分类号 F04D7/04; F04D13/06; F04D29/70
摘要
本发明公开了一种具有多级过滤功能的污水泵，包括连接盖板，所述连接盖板的上端中部固定连接有抽水电机，所述抽水电机的输出端贯穿连接盖板的下端并固定连接有抽水机构，所述抽水机构的外部固定连接有一号抽水机构，所述外壳的上端与连接盖板的下端环形边缘固定连接，所述外壳的内圆周面上固定连接有清淤机构，所述外壳的下端固定连接有支撑环，所述支撑环和外壳之间共同固定连接有二号过滤机构。本发明通过设置一号过滤机构和二号过滤机构，对污水进行过滤，降低了污水泵被堵塞的可能性，一号过滤机构上的杂质可被刮淤块和支撑块刮落，并随污水从排污管排出污水泵，污水泵更不易被堵塞。
权利要求书

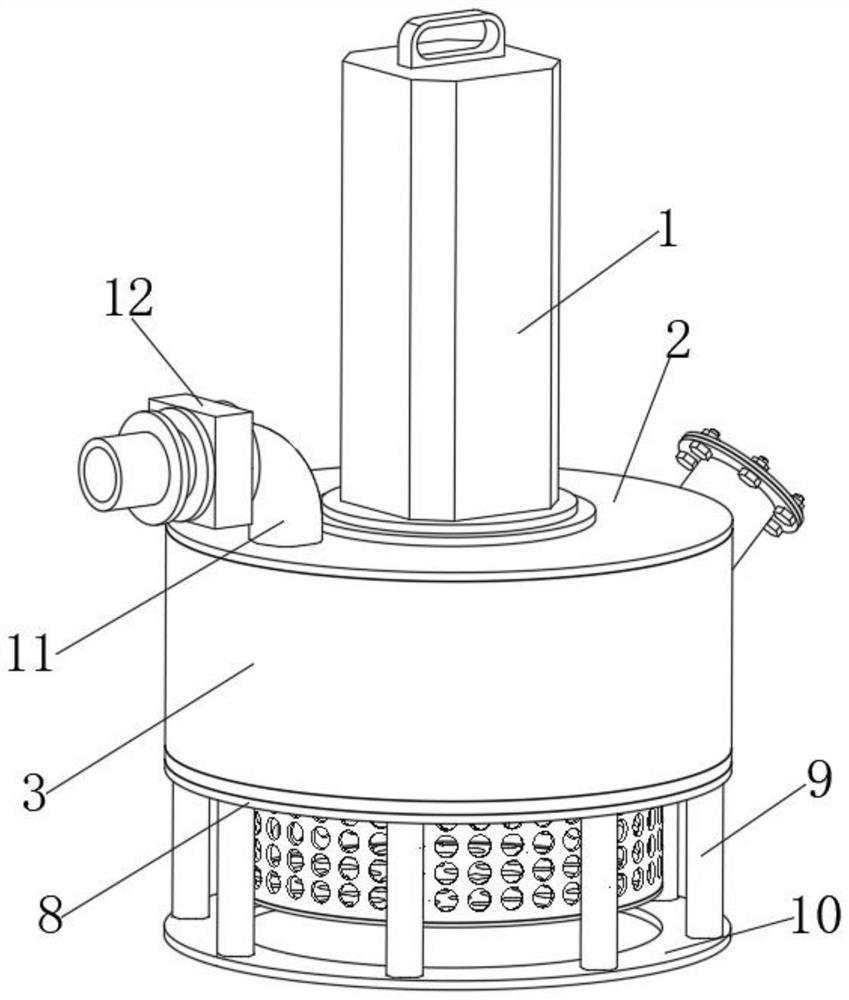

1.一种具有多级过滤功能的污水泵，包括连接盖板（2），其特征在于：所述连接盖板（2）的上端中部固定连接有抽水电机（1），所述抽水电机（1）的输出端贯穿连接盖板（2）的下端并固定连接有抽水机构（4），所述抽水机构（4）的外部固定连接有一号过滤机构（5），所述一号过滤机构（5）的外部套接有外壳（3），所述外壳（3）的上端与连接盖板（2）的下端环形边缘固定连接，所述外壳（3）的内圆周面上固定连接有清淤机构（6），所述清淤机构（6）设置有三个，三个所述清淤机构（6）两两之间的夹角为120度，三个所述清淤机构（6）呈上下阶梯形分布，三个所述清淤机构（6）均与一号过滤机构（5）活动连接，所述外壳（3）的下端固定连接有支撑环（8），所述支撑环（8）和外壳（3）之间共同固定连接有二号过滤机构（7），所述支撑环（8）的下端固定连接有支撑柱（9），所述支撑柱（9）设置有八个，八个所述支撑柱（9）在二号过滤机构（7）的外侧呈环形阵列分布，八个所述支撑柱（9）的下端共同固定连接有垫环（10），所述垫环（10）设置在二号过滤机构（7）的下方，所述连接盖板（2）的上端左部穿插固定连接有出水管（11），所述出水管（11）与抽水机构（4）连通，所述出水管（11）上固定连接有控制阀（12）；
所述外壳（3）包括连接壳（31），所述连接壳（31）的上端与连接盖板（2）的下端固定连接，所述连接壳（31）的下端固定连接有一号连接环（32），所述连接壳（31）的外表面右部穿插固定连接有排污管（33），所述排污管（33）的上端固定连接有密封盖板（34），所述连接壳（31）的内圆周面上固定连接有安装框（36），所述安装框（36）设置有三个，三个所述安装框（36）两两之间的夹角为120度，三个所述安装框（36）呈上下阶梯形分布，所述一号连接环（32）的上端中部固定连接有支撑板（35），所述支撑板（35）设置有两个，两个所述支撑板（35）呈十字交错分布，所述一号连接环（32）的下端中部开设有连接槽（37）；
所述抽水机构（4）包括传动板（41），所述传动板（41）的外圆周面固定连接有二号连接环（42），所述传动板（41）的上端中部穿插固定连接有传动柱（43），所述传动柱（43）的上端与抽水电机（1）的输出端固定连接，所述传动柱（43）的下端固定连接有连接架（44），所述连接架（44）的下端固定连接有抽水桨（45），所述二号连接环（42）与连接壳（31）的上端穿插活动连接，所述出水管（11）的下部延伸至二号连接环（42）内。
2.根据权利要求1所述的一种具有多级过滤功能的污水泵，其特征在于：所述一号过滤机构（5）包括三号连接环（51），所述三号连接环（51）的下端固定连接有一号过滤网（52），所述一号过滤网（52）的下端固定连接有四号连接环（53），所述四号连接环（53）的内圆周面上固定连接有二号过滤网（54），所述一号过滤网（52）上和二号过滤网（54）上均开设有一号过滤孔（55）。
3.根据权利要求2所述的一种具有多级过滤功能的污水泵，其特征在于：所述三号连接环（51）的上端与传动板（41）的下端固定连接，所述一号过滤网（52）套接在抽水桨（45）的外侧，所述二号过滤网（54）设置在抽水桨（45）的下方。
4.根据权利要求1所述的一种具有多级过滤功能的污水泵，其特征在于：所述支撑板（35）呈等腰梯形结构，所述支撑板（35）的上端与二号过滤网（54）的下端活动连接，所述支撑板（35）的长度大于四号连接环（53）的外径。
5.根据权利要求1所述的一种具有多级过滤功能的污水泵，其特征在于：所述清淤机构（6）包括卡块（61），所述卡块（61）的右端固定连接有刮淤块（62），所述刮淤块（62）的后端固定连接有清淤刷（63），所述卡块（61）卡接在安装框（36）内。
6.根据权利要求1所述的一种具有多级过滤功能的污水泵，其特征在于：所述清淤刷（63）与一号过滤网（52）的外圆周面活动连接，所述刮淤块（62）与一号过滤网（52）的外圆周面活动连接，三个所述清淤机构（6）的清淤面两两相交。
7.根据权利要求1所述的一种具有多级过滤功能的污水泵，其特征在于：所述二号过滤机构（7）包括五号连接环（71），所述五号连接环（71）的下端固定连接有三号过滤网（72），所述三号过滤网（72）的下端固定连接有六号连接环（73），所述六号连接环（73）的内圆周面上固定连接有四号过滤网（74），所述三号过滤网（72）上和四号过滤网（74）上均开设有二号过滤孔（75），所述五号连接环（71）卡接在连接槽（37）内，所述五号连接环（71）的下端与支撑环（8）的上端固定连接。
8.根据权利要求7所述的一种具有多级过滤功能的污水泵，其特征在于：所述二号过滤孔（75）的直径大于一号过滤孔（55）的直径。
说明书
一种具有多级过滤功能的污水泵
技术领域
本发明涉及污水泵技术领域，特别涉及一种具有多级过滤功能的污水泵。
背景技术
污水泵属于离心杂质泵的一种，具有多种形式：如潜水式和干式二种，目前最常用的潜水式为QW型潜水污水泵，最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种。主要用于输送城市污水，粪便或液体中含有纤维、纸屑等固体颗粒的介质，通常被输送介质的温度不大于80℃。由于被输送的介质中含有易缠绕或聚束的纤维物，这些纤维物与泥土、纸屑杂糅成大块的杂质，这些大块杂质的存在导致该种泵流道易于堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅。
发明内容
本发明的主要目的在于提供一种具有多级过滤功能的污水泵，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种具有多级过滤功能的污水泵，包括连接盖板，所述连接盖板的上端中部固定连接有抽水电机，所述抽水电机的输出端贯穿连接盖板的下端并固定连接有抽水机构，所述抽水机构的外部固定连接有一号抽水机构，所述一号过滤机构的外部套接有外壳，所述外壳的上端与连接盖板的下端环形边缘固定连接，所述外壳的内圆周面上固定连接有清淤机构，所述清淤机构设置有三个，三个所述清淤机构两两之间的夹角为120度，三个所述清淤机构呈上下阶梯形分布，三个所述清淤机构均与一号过滤机构活动连接，所述外壳的下端固定连接有支撑环，所述支撑环和外壳之间共同固定连接有二号过滤机构，所述支撑环的下端固定连接有支撑柱，所述支撑柱设置有八个，八个所述支撑柱在二号过滤机构的外侧呈环形阵列分布，八个所述支撑柱的下端共同固定连接有垫环，所述垫环设置在二号过滤机构的下方，所述连接盖板的上端左部穿插固定连接有出水管，所述出水管与抽水机构连通，所述出水管上固定连接有控制阀；
所述外壳包括连接壳，所述连接壳的上端与连接盖板的下端固定连接，所述连接壳的下端固定连接有一号连接环，所述连接壳的外表面右部穿插固定连接有排污管，所述排污管的上端固定连接有盖板，所述连接壳的内圆周面上固定连接有安装框，所述安装框设置有三个，三个所述安装框两两之间的夹角为120度，三个所述安装框呈上下阶梯形分布，所述一号连接环的上端中部固定连接有支撑板，所述支撑板设置有两个，两个所述支撑板呈十字交错分布，所述一号连接环的下端中部开设有连接槽；
所述抽水机构包括传动板，所述传动板的外圆周面固定连接有二号连接环，所述传动板的上端中部穿插固定连接有传动柱，所述传动柱的上端与抽水电机的输出端固定连接，所述传动柱的下端固定连接有连接架，所述连接架的下端固定连接有抽水桨，所述二号连接环与连接壳的上端穿插活动连接，所述出水管的下部延伸至二号连接环内。
作为上述方案的进一步改进，所述一号过滤机构包括三号连接环，所述三号连接环的下端固定连接有一号过滤网，所述一号过滤网的下端固定连接有四号连接环，所述四号连接环的内圆周面上固定连接有二号过滤网，所述一号过滤网上和二号过滤网上均开设有一号过滤孔。
作为上述方案的进一步改进，所述三号连接环的上端与传动板的下端固定连接，所述一号过滤网套接在抽水桨的外侧，所述二号过滤网设置在抽水桨的下方。
作为上述方案的进一步改进，所述支撑板呈等腰梯形结构，所述支撑板的上端与二号过滤网的下端活动连接，所述支撑板的长度大于四号连接环的外径。
作为上述方案的进一步改进，所述清淤机构包括卡块，所述卡块的右端固定连接有刮淤块，所述刮淤块的后端固定连接有清淤刷，所述卡块卡接在安装框内。
作为上述方案的进一步改进，所述清淤刷与一号过滤网的外圆周面活动连接，所述刮淤块与一号过滤网的外圆周面活动连接，三个所述清淤机构的清淤面两两相交。
作为上述方案的进一步改进，所述二号过滤机构包括五号连接环，所述五号连接环的下端固定连接有三号过滤网，所述三号过滤网的下端固定连接有六号连接环，所述六号连接环的内圆周面上固定连接有四号过滤网，所述三号过滤网上和四号过滤网上均开设有二号过滤孔，所述五号连接环卡接在连接槽内，所述五号连接环的下端与支撑环的上端固定连接。
作为上述方案的进一步改进，所述二号过滤孔的直径大于一号过滤孔的直径。
与现有技术相比，本发明具有如下有益效果：
1、本发明通过设置一号过滤机构和二号过滤机构，一号过滤网、二号过滤网、三号过滤网和四号过滤网均对污水进行过滤，使进入本污水泵的杂质减少，从而降低污水泵被堵塞的可能性；二号过滤孔的直径大于一号过滤孔的直径，可以使较大的杂质排除在污水泵外部，可以使一号过滤孔更好地使用，可以进一步地降低污水泵被堵塞的可能性；
2、本发明通过将一号过滤机构与抽水机构连接固定在一起，在抽水机构转动抽水的过程中，一号过滤机构也同步转动，使一号过滤机构一边转动和一边过滤，可以使粘结在一号过滤网和二号过滤网上的杂质减少，使一号过滤机构的过滤作用延长，可以使污水泵更晚地被堵塞，延长污水泵的使用寿命和使用效果；
3、本发明通过设置清淤机构和排污管，在关闭控制阀，打开排污管后，在抽水电机的带动下，一号过滤机构上的杂质被刮淤块和支撑块刮落，并随污水从排污管排出污水泵，从而起到清洗污水泵内部的作用，污水泵更不易被堵塞。 （发明人 代清燕 ）
