好氧颗粒污泥一体化污水处理设备

发布时间:2021-4-15 8:12:25  中国污水处理工程网

申请日 20201113

公开(公告)日 20210205

IPC分类号 C02F9/14; C02F101/30

摘要

本发明的分置曝气升流式好氧颗粒污泥一体化污水处理设备,包括壳体、曝气池、升流反应池、砂滤池和集水槽,曝气池底部设置有曝气盘;曝气池经反应池进水管与升流反应池相通,升流反应池的底部均匀分布有布水管和布水头,布水头的开口朝下且所有布水头的开口处于同一水平高度上;集水槽经回流管与曝气池相连通,砂滤池中设置有细沙层。本发明的一体化污水处理设备,曝气过程中,曝气池底部水体密度减小而压强较小,实现了污水自循环流动,节约了能源;污水以朝下均匀流入升流反应池,避免了污泥淤积;污水上升过程中,污泥以沉淀性能强在下、沉淀性能差在上的规律分层,有利于污泥的颗粒化及好氧颗粒污泥粒径增大,实现污水净化。


权利要求书

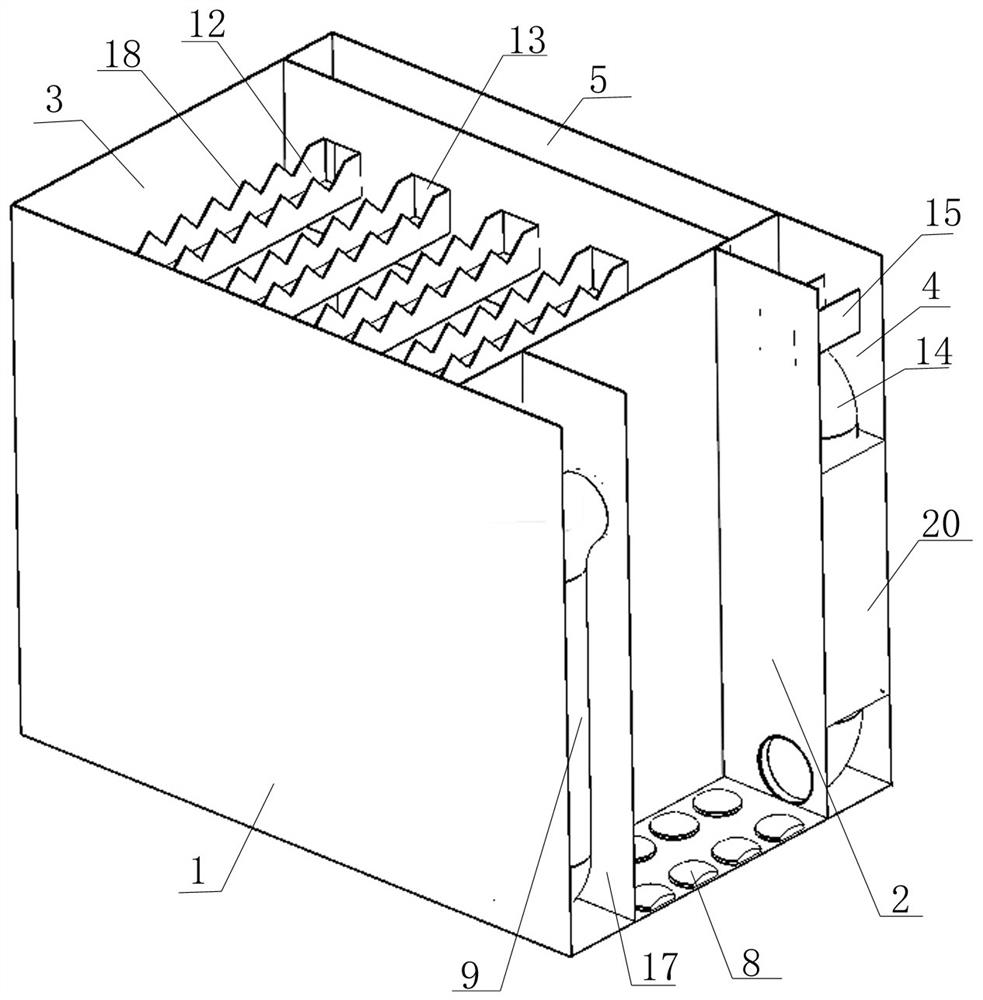

1.一种分置曝气升流式好氧颗粒污泥一体化污水处理设备,包括壳体(1)以及设置于壳体中的曝气池(2)、升流反应池(3)、砂滤池(4)和集水槽(5),曝气池的底部设置有曝气盘(8);壳体上设置有与曝气池的上部相通的进水管(6),以及与砂滤池的底部相通的出水管(7);其特征在于:曝气池经反应池进水管(9)与升流反应池(3)相通,反应池进水管的一端与曝气池上部相通,另一端位于升流反应池的底部;升流反应池的底部均匀分布有多根布水管(10),布水管与反应池进水管(9)相通,布水管上均匀分布有多个布水头(11),布水头的开口朝下且所有布水头的开口处于同一水平高度上;

集水槽(5)位于升流反应池(3)的上部,升流反应池的上方均匀设置有多个溢流堰(12),溢流堰的上方开口,溢流堰的端部开设有与集水槽相通的溢流口(13);集水槽经回流管(14)与曝气池相连通,回流管的一端与集水槽相通,另一端与曝气池的底部相通;集水槽经连通管(16)与砂滤池(4)相通,连通管位于回流管的上方,砂滤池中设置有对水中杂质及悬浮态污泥进行过滤的细沙层(20),出水管(7)位于细沙层的下方。

2.根据权利要求1所述的分置曝气升流式好氧颗粒污泥一体化污水处理设备,其特征在于:所述砂滤池(4)的上方设置有布水槽(15),布水槽的上端开口,布水槽的底部开设有多个漏水孔(19),集水槽(5)经连通管(16)与布水槽(15)相连通。

3.根据权利要求1或2所述的分置曝气升流式好氧颗粒污泥一体化污水处理设备,其特征在于:所述溢流堰(12)的上方为便于升流反应池(3)顶部的水均匀流出的锯齿状上沿(18)。

4.根据权利要求1或2所述的分置曝气升流式好氧颗粒污泥一体化污水处理设备,其特征在于:所述壳体(1)中设置有用于存储有机碳源溶液或铁盐溶液的储药池(17)。

5.根据权利要求1或2所述的分置曝气升流式好氧颗粒污泥一体化污水处理设备,其特征在于:所述回流管(14)的中部位于砂滤池(4)中,细沙层(20)位于回流管与砂滤池内壁之间,砂滤池中细沙层的上方和下方分别设置有上支撑板(22)和下支撑板(21)。

6.根据权利要求1或2所述的分置曝气升流式好氧颗粒污泥一体化污水处理设备,其特征在于:在砂滤池(4)的内径尺寸满足要求的情况下,所述回流管(14)的内径尺寸不小于200mm。

7.一种基于权利要求1所述的分置曝气升流式好氧颗粒污泥一体化污水处理设备的处理方法,其特征在于,通过以下步骤来实现:

a).曝气、充氧和回流,污水经进水管首先进入曝气池,经曝气盘的曝气使进水与原有污水充分混合,提高水中溶解氧;同时曝气使水随气泡上升,曝气池底部压强减小,迫使集水槽中的水经回流管流入曝气池底部,使得在无动力源的情况下实现污水自循环流动;

b).升流和颗粒污泥形成,曝气池上部污水经反应池进水管进入升流反应池的底部,污水经布水管上的布水头朝下流出,实现均匀布水;污水自升流反应池底部往上流动,底部污泥随之膨胀,污泥以沉淀性能强在下、沉淀性能差在上的规律分层,使得沉淀性能差的絮状污泥随水流流入溢流堰,沉淀性能好的颗粒污泥则保留在升流反应池中,有利于污泥的颗粒化及好氧颗粒污泥粒径增大;

c).污水回流,进入溢流堰的含有絮状污泥的污水经溢流口进入集水槽,集水槽中大部分污水经回流管进入曝气池底部,少部分污水经连通管流入砂滤池;回流水中含有的悬浮态污泥经大量曝气而破碎,再次进入升流反应池底部并附着于底部颗粒污泥,促进颗粒污泥的形成;

d).过滤和流出,集水槽中的污水经连通管进入到布水槽中后,再经布水槽底部的漏水孔流入砂滤池,水流自上而下经细沙层吸附过滤,最后经出水管流出。


说明书

分置曝气升流式好氧颗粒污泥一体化污水处理设备及方法

技术领域

本发明涉及一种污水处理设备及方法,更具体的说,尤其涉及一种分置曝气升流式好氧颗粒污泥一体化污水处理设备及方法。

背景技术

目前污水处理主流技术为传统活性污泥法,该工艺通过利用微生物硝化反硝化的方式实现有机物、氮、磷的去除。随着经济的发展,污水处理的要求及污水的种类不断增大,传统活性污泥抗冲击负荷能力低及抵抗有害物质能力差等缺点开始放大。

好氧颗粒污泥是在好氧条件下微生物自凝聚形成的一种活性污泥,与传统活性污泥相比,其微生物量更高、活性更强、沉降性能好、抗冲击负荷及抗有毒有害物质能力更强。但目前好氧颗粒污泥的培养和利用好氧颗粒污泥处理污水均采取间歇进水的方式,该方法较大限度的降低了污水处理效率。本文旨在发明一种在短时间内培养出好氧颗粒污泥并可持续进出水实现高效污水治理的好氧颗粒污泥污水处理设备。

发明内容

本发明为了克服上述技术问题的缺点,提供了一种分置曝气升流式好氧颗粒污泥一体化污水处理设备及方法。

本发明的分置曝气升流式好氧颗粒污泥一体化污水处理设备,包括壳体以及设置于壳体中的曝气池、升流反应池、砂滤池和集水槽,曝气池的底部设置有曝气盘;壳体上设置有与曝气池的上部相通的进水管,以及与砂滤池的底部相通的出水管;其特征在于:曝气池经反应池进水管与升流反应池相通,反应池进水管的一端与曝气池上部相通,另一端位于升流反应池的底部;升流反应池的底部均匀分布有多根布水管,布水管与反应池进水管相通,布水管上均匀分布有多个布水头,布水头的开口朝下且所有布水头的开口处于同一水平高度上;

集水槽位于升流反应池的上部,升流反应池的上方均匀设置有多个溢流堰,溢流堰的上方开口,溢流堰的端部开设有与集水槽相通的溢流口;集水槽经回流管与曝气池相连通,回流管的一端与集水槽相通,另一端与曝气池的底部相通;集水槽经连通管与砂滤池相通,连通管位于回流管的上方,砂滤池中设置有对水中杂质及悬浮态污泥进行过滤的细沙层,出水管位于细沙层的下方。

本发明的分置曝气升流式好氧颗粒污泥一体化污水处理设备,所述砂滤池的上方设置有布水槽,布水槽的上端开口,布水槽的底部开设有多个漏水孔,集水槽经连通管与布水槽相连通。

本发明的分置曝气升流式好氧颗粒污泥一体化污水处理设备,所述溢流堰的上方为便于升流反应池顶部的水均匀流出的锯齿状上沿。

本发明的分置曝气升流式好氧颗粒污泥一体化污水处理设备,所述壳体中设置有用于存储有机碳源溶液或铁盐溶液的储药池。

本发明的分置曝气升流式好氧颗粒污泥一体化污水处理设备,所述回流管的中部位于砂滤池中,细沙层位于回流管与砂滤池内壁之间,砂滤池中细沙层的上方和下方分别设置有上支撑板和下支撑板。

本发明的分置曝气升流式好氧颗粒污泥一体化污水处理设备的处理方法,其特征在于,通过以下步骤来实现:

a).曝气、充氧和回流,污水经进水管首先进入曝气池,经曝气盘的曝气使进水与原有污水充分混合,提高水中溶解氧;同时曝气使水随气泡上升,曝气池底部压强减小,迫使集水槽中的水经回流管流入曝气池底部,使得在无动力源的情况下实现污水自循环流动;

b).升流和颗粒污泥形成,曝气池上部污水经反应池进水管进入升流反应池的底部,污水经布水管上的布水头朝下流出,实现均匀布水;污水自升流反应池底部往上流动,底部污泥随之膨胀,污泥以沉淀性能强在下、沉淀性能差在上的规律分层,使得沉淀性能差的絮状污泥随水流流入溢流堰,沉淀性能好的颗粒污泥则保留在升流反应池中,有利于污泥的颗粒化及好氧颗粒污泥粒径增大;

c).污水回流,进入溢流堰的含有絮状污泥的污水经溢流口进入集水槽,集水槽中大部分污水经回流管进入曝气池底部,少部分污水经连通管流入砂滤池;回流水中含有的悬浮态污泥经大量曝气而破碎,再次进入升流反应池底部并附着于底部颗粒污泥,促进颗粒污泥的形成;

d).过滤和流出,集水槽中的污水经连通管进入到布水槽中后,再经布水槽底部的漏水孔流入砂滤池,水流自上而下经细沙层吸附过滤,最后经出水管流出。

本发明的有益效果是:本发明的一体化污水处理设备,通过将曝气池与形成颗粒污泥和进行水体净化的升流反应池分开设置,在曝气池经底部的曝气盘曝气充氧的过程中,使得曝气池底部水体密度减小而压强较小,使得进水槽中的污水经回流管自动流入曝气池,进而实现污水的自循环流动,无需外加循环泵,节约了能源;进入升流反应池的污水经布水管和布水头的布水后,使得污水以朝下的形式均匀流出,避免了升流反应池底部污泥淤积,同时污水由下至上的流动,使得沉淀性能差的污泥随水流流出,沉淀性能好的好氧颗粒污泥留在升流反应池中,并消耗水中有机物和溶解氧实现生长,有利于颗粒污泥粒径的增大,保证污水处理效果。 (发明人 戚伟康;施棋;刘丽芳;李博 )
