申请日 20200111
公开（公告）日 20210202
IPC分类号 C02F7/00
摘要
本实用新型公开了一种环形污水池反应加速装置，包括集气管；所述集气管为环形管结构，其一侧贯穿有一根进气管，且此进气管的一端设置有用于与外部气源实现气体连接的法兰接口；所述集气管上设置有一圈分气管，且这些分气管的内侧均还贯穿有一排喷气管；所述喷气管的内端头均还安装有喷头；所述集气座安装于这一圈分气管的底侧，与这一圈分气管形成气体连接，同时这个骨架机构的底部设置有用于安装气曝机的安装座，还可以将原来沉入池底的气曝机安装，因此本装置不但在气体注入方位进行了多区域性设置，提高污水多区域的涌动效果，而且其功能结构也得到了提高。
权利要求书

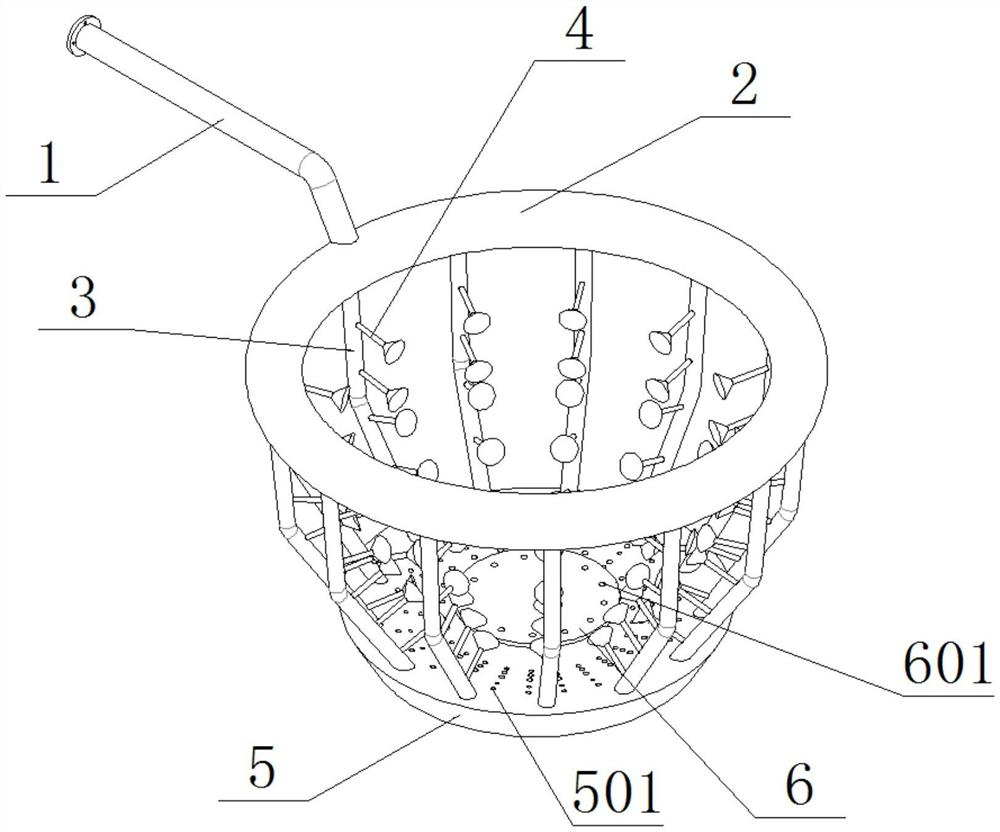

1.一种环形污水池反应加速装置，其特征在于：包括集气管（2）；所述集气管（2）为环形管结构，其一侧贯穿有一根进气管（1），且此进气管（1）的一端设置有用于与外部气源实现气体连接的法兰接口；所述集气管（2）上设置有一圈分气管（3），且这些分气管（3）的内侧均还贯穿有一排喷气管（4）；所述喷气管（4）的内端头均还安装有喷头；集气座（5）安装于这一圈分气管（3）的底侧，与这一圈分气管（3）形成气体连接。
2.根据权利要求1所述的一种环形污水池反应加速装置，其特征在于：所述集气管（2）、分气管（3）以及集气座（5）构成了一套笼式气体结构，其中分气管（3）均布于集气管（2）和分气管（3）之间，形成支撑骨架。
3.根据权利要求1所述的一种环形污水池反应加速装置，其特征在于：所述集气座（5）整体为圆形座结构，其顶部面为内凹状结构，并且其顶面均布开设有密麻的第一气孔（501）。
4.根据权利要求1所述的一种环形污水池反应加速装置，其特征在于：位于集气座（5）的中间区域上设有安装座（6），并且在安装座（6）上均布开设有一圈第二气孔（601）。
5.根据权利要求1所述的一种环形污水池反应加速装置，其特征在于：所述分气管（3）还为内弯曲状结构，其上面所贯穿的喷气管（4）呈内下倾斜状发布设置。
说明书
一种环形污水池反应加速装置
技术领域
本实用新型涉及污水池结构技术领域，具体为一种环形污水池反应加速装置。
背景技术
污水处理:为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理池是用来存储污水的池子，其中应用比较广泛的为圆环形样式的污水处理池，处理时污水处理时，采用物理法或化学法，或者两种方法共同构成的综合法，它们对注入污水池中的污水进行处理后，再排入河流中，实现达标排放。
现有的环形污水处理池为提高其污水处理速度，会在池底安装用于使污水达到涌动效应的气曝机，将污水中沉淀性的杂质向上涌动，加快处理系统对污水的处理速度，然而气曝机对污水产生涌动效果的方向多来源于池底，而并不能由池水的周边方向达到涌动效果，因此单靠气曝机对污水形成涌动效果，其作用方式较为单一，污水涌动效果较差。
实用新型内容
本实用新型的目的在于提供一种环形污水池反应加速装置，以解决现有的环形污水处理池为提高其污水处理速度，会在池底安装用于使污水达到涌动效应的气曝机，将污水中沉淀性的杂质向上涌动，加快处理系统对污水的处理速度，然而气曝机对污水产生涌动效果的方向多来源于池底，而并不能由池水的周边方向达到涌动效果，因此单靠气曝机对污水形成涌动效果，其作用方式较为单一，污水涌动效果较差的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环形污水池反应加速装置包括集气管；所述集气管为环形管结构，其一侧贯穿有一根进气管，且此进气管的一端设置有用于与外部气源实现气体连接的法兰接口；所述集气管上设置有一圈分气管，且这些分气管的内侧均还贯穿有一排喷气管；所述喷气管的内端头均还安装有喷头；所述集气座安装于这一圈分气管的底侧，与这一圈分气管形成气体连接。
进一步的：所述集气管、分气管以及集气座构成了一套笼式气体结构，其中分气管均布于集气管和分气管之间，形成支撑骨架。
进一步的：所述加集气座整体为圆形座结构，其顶部面为内凹状结构，并且其顶面均布开设有密麻的第一气孔。
进一步的：所述安装座位于集气座的中间区域上，并且在安装座上均布开设有一圈第二气孔。
进一步的：所述分气管还为内弯曲状结构，其上面所贯穿的喷气管呈内下倾斜状发布设置。
与现有技术相比，本实用新型的有益效果是：
设计了一套骨架式的气体注入机构，此机构为骨架体结构，由进气管、集气管、。分气管以及集气座等构成，它们为环形样式，投入环形的污水处理池中后，与污水处理池中的污水形成大面积的接触，它们由外部注入气体后，可以将气体注入本骨架座结构中，利用环形分布的气管，底部的集气座结构，将气体呈更加均匀的方式注入到污水中，使得污水产生的涌动效果为多区域性的，同时这个骨架机构的底部设置有用于安装气曝机的安装座，还可以将原来沉入池底的气曝机安装，因此本装置不但在气体注入方位进行了多区域性设置，提高污水多区域的涌动效果，而且其功能结构也得到了提高。 （发明人 徐涛 ）
