申请日 20201125
公开（公告）日 20210205
IPC分类号 C02F1/38; C02F9/02
摘要
本发明涉及离心机相关领域，尤其是一种家用污水离心处理设备，包括箱体,所述箱体内设置有离心箱，所述箱体内设置有离心箱，所述离心箱内设置有离心腔，所述离心腔内壁固定设置有均匀分布的用于搅拌的搅拌杆，所述离心腔向上连通设置有进水管移动腔，所述离心腔内设置有向上延伸至所述进水管移动腔内的进水管，所述进水管在所述进水管移动腔内固定设置有进水管定位板，本发明提供的一种家用污水离心处理设备，能够用过离心装置使污水中的杂质与清水分离，沉降后，通过排放装置依将离心后的浊液和清水分开排放，使清水可以进行二次利用，在一定程度上提高了工作效率同时也节约了水资源。
权利要求书

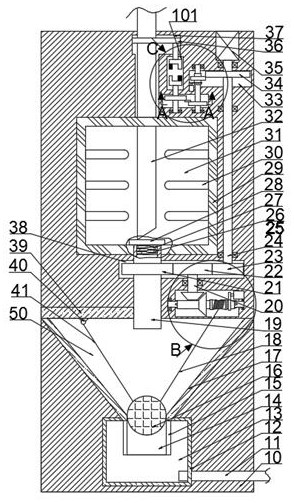

1. 一种家用污水离心处理设备，包括箱体,其特征在于：所述 箱体内设置有离心箱，所述箱体内设置有离心箱，所述离心箱内设置有离心腔，所述离心腔内壁固定设置有均匀分布的用于搅拌的搅拌杆，所述离心腔向上连通设置有进水管移动腔，所述离心腔内设置有向上延伸至所述进水管移动腔内的进水管，所述进水管在所述进水管移动腔内固定设置有进水管定位板，所述箱体内设置有磁铁传动腔，所述进水管定位板下端面固定设置有向下延伸至所述磁铁传动腔内的定位板推杆，所述定位板推杆上设置有控制装置,所述箱体内设置有电机，所述箱体内设置有大齿轮腔，所述箱体内设置有小齿轮腔，所述电机动力连接向下延伸贯穿所述大齿轮腔至所述小齿轮腔下端壁的电机轴，所述电机轴在所述小齿轮腔内固定设置有主动小齿轮，所述箱体内设置有转向腔，所述小齿轮腔下端壁转动设置有向下延伸至所述转向腔内的传动齿轮轴，所述传动齿轮轴在所述小齿轮腔内固定设置有与所述主动小齿轮啮合的传动齿轮，所述箱体内设置有沉降箱，所述沉降箱内设置有沉降腔，所述离心箱下端壁固定设置有向下延伸贯穿所述小齿轮腔至所述沉降腔内的下水管，所述下水管内设置有下水腔，所述下水腔内设置有下水挡块，所述下水挡块上端面固定设置有下水挡板，所述下水挡板下端面与所述下水腔下端面间固定设置有复位弹簧，所述下水管在所述小齿轮腔内固定设置有与所述传动齿轮啮合的下水管齿轮，所述传动齿轮轴在所述转向腔内固定设置有排水装置，所述箱体内设置有排水箱，所述沉降腔向下连通设置有排水腔，所述沉降腔下端面设置有可上下滑动的浮子，所述排水箱顶面上设置有用于出水的出水管,所述出水管内设置有出水腔，所述排水腔右端壁固定设置有向右延伸至所述箱体外用于排水的排水管。
2.如权利要求1所述一种家用污水离心处理设备，其特征在于：所述控制装置包括所述定位板推杆在所述磁铁传动腔内固定设置有左右极性不一样的移动磁铁，所述箱体内设置有槽轮腔，所述槽轮腔上下端壁间转动设置有向上延伸至所述磁铁传动腔内的槽轮轴，所述槽轮轴在所述磁铁传动腔内固定设置有左右极性相反的转动磁铁，所述槽轮轴在所述槽轮腔内固定设置有槽轮，所述箱体内设置有大齿轮腔，所述电机轴在所述大齿轮腔内固定设置有主动大齿轮，所述槽轮腔上下端壁间转动设置有向上延伸至所述大齿轮腔内的拨轮轴，所述拨轮轴在所述槽轮腔内固定设置有拨轮，所述拨轮上固定设置有用于拨动所述槽轮转动的拨杆，所述箱体内设置有小汽缸，所述小汽缸动力连接向上延伸至所述大齿轮腔内的小推杆，所述拨轮轴在所述大齿轮腔内通过花键配合设置有小轴套，所述小推杆末端固定设置有转动连接在所述小轴套上的小推板，所述小轴套上固定设置有与所述主动大齿轮啮合的从动大齿轮。
3.如权利要求1所述一种家用污水离心处理设备，其特征在于：所述排水装置包括所述箱体内固定设置有固定板，所述固定板下端面固定设置有固定块，所述固定块上固定设置有固定连接在所述浮子上的固定绳，所述传动齿轮轴在所述转向腔内固定设置有主动大锥齿轮，所述转向腔左右端壁间转动设置有大锥齿轮轴，所述大锥齿轮轴上通过花键配合设置有大轴套，所述大轴套上固定设置有椭圆所述主动大锥齿轮配合的反转大锥齿轮，所述大轴套上固定设置有线轮，所述线轮上缠绕设置有与所述浮子连接的活动绳，所述箱体内固定设置有大气缸，所述大气缸动力连接向左延伸至所述转向腔捏的大推杆，所述大推杆上固定设置有转动连接在所述大轴套上的大推板。
说明书
一种家用污水离心处理设备
技术领域
本发明涉及离心机相关领域，尤其是一种家用污水离心处理设备 。
背景技术
离心机是利用离心力，分离液体与固体颗粒或液体与液体的混合物中各组分的机械。离心机主要用于将悬浮液中的固体颗粒与液体分开，或将乳浊液中两种密度不同，又互不相溶的液体分开（例如从牛奶中分离出奶油）；它也可用于排除湿固体中的液体，例如用洗衣机甩干湿衣服；特殊的超速管式分离机还可分离不同密度的气体混合物；利用不同密度或粒度的固体颗粒在液体中沉降速度不同的特点，有的沉降离心机还可对固体颗粒按密度或粒度进行分级。
随着时代和科技的发展，人民生活水平日益提高，人类对生存环境的要求也越来越高，水资源的污染已经成为社会最关注的问题之一，大量的污水排放，进一步破坏了水环境，特别是一些化工企业，污水在不经过处理的情况下直接排放到河道中，严重破坏了环境，影响了人们的生产和生活；现有的污水处理方式，采用过滤层进行过滤，由于过滤层孔隙较小，水过滤速度较慢，使污水处理满足不了要求，因此有必要设置一种家用污水离心处理设备改善上述问题。
发明内容
本发明的目的在于提供一种家用污水离心处理设备，能够克服现有技术的上述缺陷，从而提高设备的实用性。
本发明解决其技术问题所采用的技术方案是：本发明的一种家用污水离心处理设备，包括箱体,所述 箱体内设置有离心箱，所述箱体内设置有离心箱，所述离心箱内设置有离心腔，所述离心腔内壁固定设置有均匀分布的用于搅拌的搅拌杆，所述离心腔向上连通设置有进水管移动腔，所述离心腔内设置有向上延伸至所述进水管移动腔内的进水管，所述进水管在所述进水管移动腔内固定设置有进水管定位板，所述箱体内设置有磁铁传动腔，所述进水管定位板下端面固定设置有向下延伸至所述磁铁传动腔内的定位板推杆，所述定位板推杆上设置有控制装置,所述箱体内设置有电机，所述箱体内设置有大齿轮腔，所述箱体内设置有小齿轮腔，所述电机动力连接向下延伸贯穿所述大齿轮腔至所述小齿轮腔下端壁的电机轴，所述电机轴在所述小齿轮腔内固定设置有主动小齿轮，所述箱体内设置有转向腔，所述小齿轮腔下端壁转动设置有向下延伸至所述转向腔内的传动齿轮轴，所述传动齿轮轴在所述小齿轮腔内固定设置有与所述主动小齿轮啮合的传动齿轮，所述箱体内设置有沉降箱，所述沉降箱内设置有沉降腔，所述离心箱下端壁固定设置有向下延伸贯穿所述小齿轮腔至所述沉降腔内的下水管，所述下水管内设置有下水腔，所述下水腔内设置有下水挡块，所述下水挡块上端面固定设置有下水挡板，所述下水挡板下端面与所述下水腔下端面间固定设置有复位弹簧，所述下水管在所述小齿轮腔内固定设置有与所述传动齿轮啮合的下水管齿轮，所述传动齿轮轴在所述转向腔内固定设置有排水装置，所述箱体内设置有排水箱，所述沉降腔向下连通设置有排水腔，所述沉降腔下端面设置有可上下滑动的浮子，所述排水箱顶面上设置有用于出水的出水管,所述出水管内设置有出水腔，所述排水腔右端壁固定设置有向右延伸至所述箱体外用于排水的排水管。
进一步地，所述控制装置包括所述定位板推杆在所述磁铁传动腔内固定设置有左右极性不一样的移动磁铁，所述箱体内设置有槽轮腔，所述槽轮腔上下端壁间转动设置有向上延伸至所述磁铁传动腔内的槽轮轴，所述槽轮轴在所述磁铁传动腔内固定设置有左右极性相反的转动磁铁，所述槽轮轴在所述槽轮腔内固定设置有槽轮，所述箱体内设置有大齿轮腔，所述电机轴在所述大齿轮腔内固定设置有主动大齿轮，所述槽轮腔上下端壁间转动设置有向上延伸至所述大齿轮腔内的拨轮轴，所述拨轮轴在所述槽轮腔内固定设置有拨轮，所述拨轮上固定设置有用于拨动所述槽轮转动的拨杆，所述箱体内设置有小汽缸，所述小汽缸动力连接向上延伸至所述大齿轮腔内的小推杆，所述拨轮轴在所述大齿轮腔内通过花键配合设置有小轴套，所述小推杆末端固定设置有转动连接在所述小轴套上的小推板，所述小轴套上固定设置有与所述主动大齿轮啮合的从动大齿轮。
进一步地，所述排水装置包括所述箱体内固定设置有固定板，所述固定板下端面固定设置有固定块，所述固定块上固定设置有固定连接在所述浮子上的固定绳，所述传动齿轮轴在所述转向腔内固定设置有主动大锥齿轮，所述转向腔左右端壁间转动设置有大锥齿轮轴，所述大锥齿轮轴上通过花键配合设置有大轴套，所述大轴套上固定设置有椭圆所述主动大锥齿轮配合的反转大锥齿轮，所述大轴套上固定设置有线轮，所述线轮上缠绕设置有与所述浮子连接的活动绳，所述箱体内固定设置有大气缸，所述大气缸动力连接向左延伸至所述转向腔捏的大推杆，所述大推杆上固定设置有转动连接在所述大轴套上的大推板。
本发明的有益效果：本发明提供的一种家用污水离心处理设备，能够用过离心装置使污水中的杂质与清水分离，沉降后，通过排放装置依将离心后的浊液和清水分开排放，使清水可以进行二次利用，在一定程度上提高了工作效率同时也节约了水资源。
（发明人 吴王禄 ）
