申请日2020.06.22
公开（公告）日2021.02.12
IPC分类号B01D21/04; B01D21/00; B01D21/24
摘要
本实用新型公开了一种净水处理用沉淀装置，包括主体，所述主体的内壁对称设置有固定架，所述固定架的内部放置有固定条，所述固定条的表面开设有多个固定槽，所述固定槽的内部设置有固定盖，所述固定盖的两端设置有卡块，所述固定槽的内壁对称开设有转动槽，所述卡块嵌入至转动槽的内部；通过设计的固定条和过滤斜板，能够让过滤斜板的安装和拆卸变得非常快捷简单，给过滤斜板的清洗维护带来了极大的方便，节约了时间成本，同时让设备有一个良好的过滤沉淀效果，保证了设备的正常使用。
权利要求书

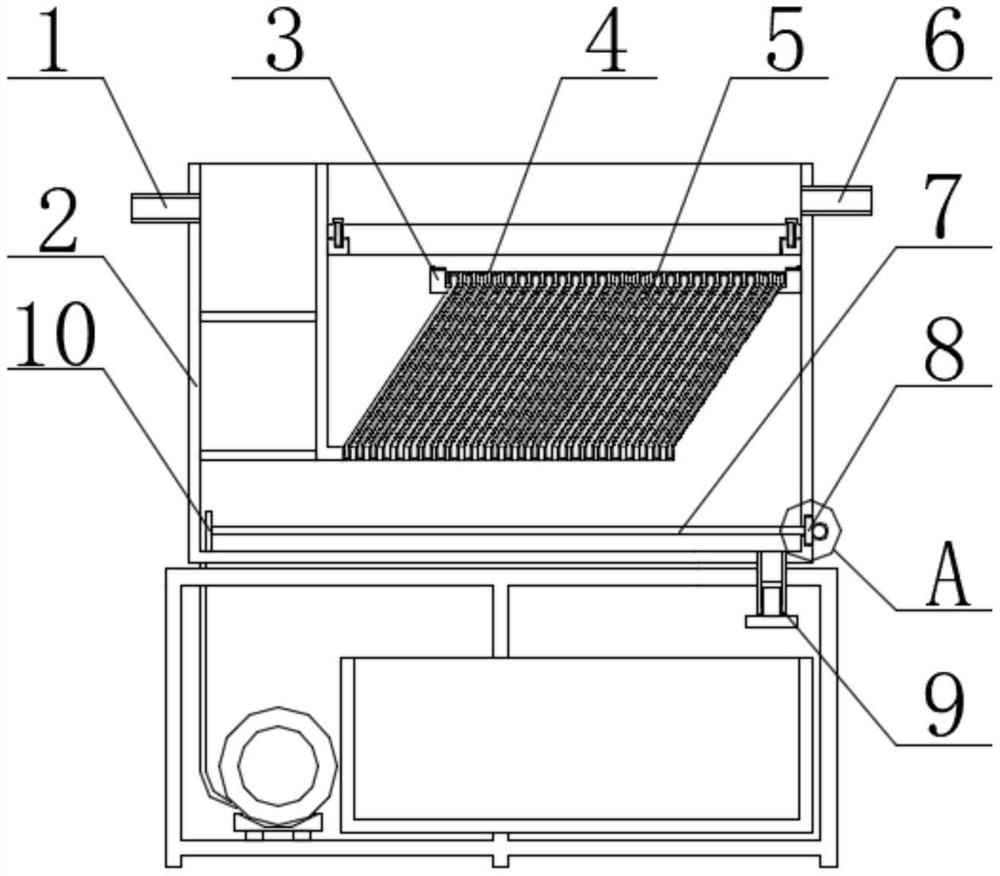

1.一种净水处理用沉淀装置，包括主体(2)，其特征在于：所述主体(2)的内壁对称设置有固定架(3)，所述固定架(3)的内部放置有固定条(4)，所述固定条(4)的表面开设有多个固定槽(42)，所述固定槽(42)的内部设置有固定盖(41)，所述固定盖(41)的两端设置有卡块(43)，所述固定槽(42)的内壁对称开设有转动槽(44)，所述卡块(43)嵌入至转动槽(44)的内部，所述固定条(4)之间设置有过滤斜板(5)，所述过滤斜板(5)的上端嵌入至固定槽(42)的内部，所述主体(2)的内壁对称设置有多个托架(13)，所述过滤斜板(5)的下端嵌入至托架(13)的内部。
2.根据权利要求1所述的一种净水处理用沉淀装置，其特征在于：所述固定架(3)的内部开设有滑动槽C(16)，所述滑动槽C(16)的内部放置有截面呈“L”型结构的滑动块(14)，所述固定架(3)的表面开设有滑动槽B(15)，所述滑动槽B(15)与滑动槽C(16)相互贯通，所述滑动块(14)的一端贯穿滑动槽C(16)并延伸至固定架(3)的外部，所述滑动块(14)的另一端贯穿滑动槽B(15)并延伸至固定架(3)的外部。
3.根据权利要求1所述的一种净水处理用沉淀装置，其特征在于：所述主体(2)的底端表面贯穿开设有滑动槽D(17)，所述滑动槽D(17)的内部放置有橡胶塞(8)，所述橡胶塞(8)的一侧设置有拉杆(7)，所述橡胶塞(8)的另一侧设置有拉环，所述拉杆(7)的一端设置有刮板(10)，所述刮板(10)的一端紧贴设备底面，所述刮板(10)的两端设置有凸起(11)，所述主体(2)相对于凸起(11)的位置开设有滑动槽A(12)，所述凸起(11)嵌入至滑动槽A(12)的内部。
4.根据权利要求3所述的一种净水处理用沉淀装置，其特征在于：所述主体(2)的上端一侧开设有进水口(1)，所述主体(2)的上端另一侧开设有出水口(6)。
5.根据权利要求4所述的一种净水处理用沉淀装置，其特征在于：所述主体(2)的底面设置有排污口(9)，所述排污口(9)的内部设置有塞子。
6.根据权利要求5所述的一种净水处理用沉淀装置，其特征在于：所述主体(2)的内部设置有多个滤板，所述固定架(3)的上方设置有滤芯，所述滤芯与设备之间通过螺栓连接。
7.根据权利要求6所述的一种净水处理用沉淀装置，其特征在于：所述主体(2)的下方设置有支架，所述支架的内部放置有污水箱，所述污水箱的一侧设置有电机。
说明书
一种净水处理用沉淀装置
技术领域
本实用新型属于废水处理技术领域，具体涉及一种净水处理用沉淀装置。
背景技术
随着社会的发展和工业的发达，水资源短缺和环境污染问题已日益严重，污水、废水的处理也显得越来越重要。污水处理工艺一般是采用自然沉淀和生物曝气相结合的方式，现有技术中的沉淀装置是利用长时间静置的方法使混合液中的沉淀沉积到装置底部。
现有的沉淀装置一般是通过长时间的静置来让污水中的固体自然沉淀到底部，但这种方式一是处理时间长，沉淀效率极低，二是流动的水流会让污水再次变得浑浊，沉淀效果差。
实用新型内容
本实用新型的目的在于提供一种净水处理用沉淀装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种净水处理用沉淀装置，包括主体，所述主体的内壁对称设置有固定架，所述固定架的内部放置有固定条，所述固定条的表面开设有多个固定槽，所述固定槽的内部设置有固定盖，所述固定盖的两端设置有卡块，所述固定槽的内壁对称开设有转动槽，所述卡块嵌入至转动槽的内部，所述过滤斜板的上端嵌入至固定槽的内部，所述主体的内壁对称设置有多个托架，所述过滤斜板的下端嵌入至托架的内部。
优选的，所述固定架的内部开设有滑动槽C，所述滑动槽C的内部放置有截面呈“L”型结构的滑动块，所述固定架的表面开设有滑动槽B，所述滑动槽B与滑动槽C相互贯通，所述滑动块的一端贯穿滑动槽C并延伸至固定架的外部，所述滑动块的另一端贯穿滑动槽B并延伸至固定架的外部。
优选的，所述主体的底端表面贯穿开设有滑动槽D，所述滑动槽D的内部放置有橡胶塞，所述橡胶塞的一侧设置有拉杆，所述橡胶塞的另一侧设置有拉环，所述拉杆的一端设置有刮板，所述刮板的一端紧贴设备底面，所述刮板的两端设置有凸起，所述主体相对于凸起的位置开设有滑动槽A，所述凸起嵌入至滑动槽A的内部。
优选的，所述主体的上端一侧开设有进水口，所述主体的上端另一侧开设有出水口。
优选的，所述主体的底面设置有排污口，所述排污口的内部设置有塞子。
优选的，所述主体的内部设置有多个滤板，所述固定架的上方设置有滤芯，所述滤芯与设备之间通过螺栓连接。
优选的，所述主体的下方设置有支架，所述支架的内部放置有污水箱，所述污水箱的一侧设置有电机。
与现有技术相比，本实用新型的有益效果是：
1.通过设计的固定条和过滤斜板，能够让过滤斜板的安装和拆卸变得非常快捷简单，给过滤斜板的清洗维护带来了极大的方便，节约了时间成本，同时让设备有一个良好的过滤沉淀效果，保证了设备的正常使用。
2.通过设计的拉杆和刮板，能够让设备能够让沉淀在设备底部的沉淀物能够全部排出去，防止沉淀物在设备底部沉积过久而导致设备的使用效果变差，影响设备的使用寿命。
（发明人：王猛辉）
