申请日2020.06.22
公开（公告）日2021.02.12
IPC分类号C02F9/14
摘要

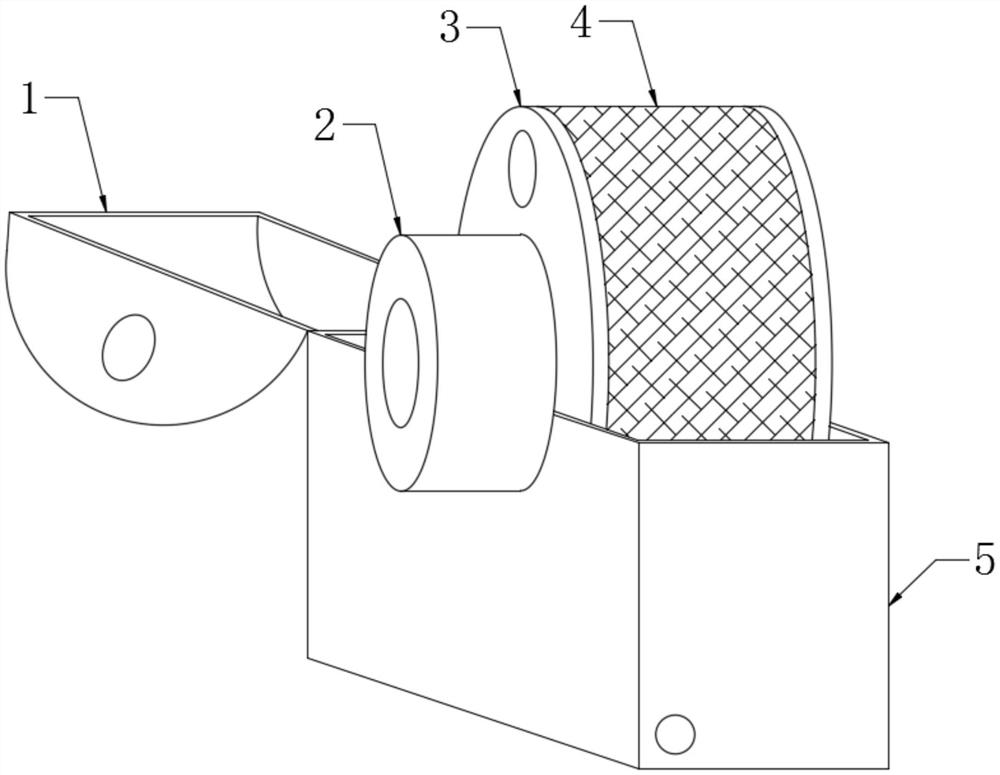

本实用新型提供一种基于生态酶的污水处理过程用纤维过滤机，包括箱盖、电机、护盘、滤水网、水箱、酶滤板、托座、转套、转轴以及堵头，箱盖安装在水箱上侧，电机安装在水箱左端面，滤水网设置在水箱内部，护盘固定在滤水网左右端面，滤水网内部设置有酶滤板，转套固定在滤水网中间位置，转轴装配在转套内部，堵头套设在转轴后侧，托座固定在滤水网下侧，该设计解决了原有纤维过滤机不能够利用生态酶催化过滤纤维的问题，本实用新型结构合理，便于有效过滤纤维化物质，安全环保。
权利要求书
1.一种基于生态酶的污水处理过程用纤维过滤机，其特征在于：包括箱盖、电机、护盘、滤水网、水箱、酶滤板、托座、转套、转轴以及堵头，所述箱盖安装在水箱上侧，所述电机安装在水箱左端面，所述滤水网设置在水箱内部，所述护盘固定在滤水网左右端面，所述滤水网内部设置有酶滤板，所述转套固定在滤水网中间位置，所述转轴装配在转套内部，所述堵头套设在转轴后侧，所述托座固定在滤水网下侧。
2.根据权利要求1所述的一种基于生态酶的污水处理过程用纤维过滤机，其特征在于：所述箱盖为内弧半径略大于护盘半径，所述箱盖和护盘前端面均开设有入水孔，当所述箱盖盖合后，两个入水孔在同一水平线上。
3.根据权利要求1所述的一种基于生态酶的污水处理过程用纤维过滤机，其特征在于：所述滤水网材质为锦纶复丝编织滤布。
4.根据权利要求1所述的一种基于生态酶的污水处理过程用纤维过滤机，其特征在于：所述酶滤板是以镂空铝网为载体，表面喷涂有生物酶。
5.根据权利要求1所述的一种基于生态酶的污水处理过程用纤维过滤机，其特征在于：所述转轴外壁为四边菱形结构，所述转轴右侧套设有轴承，所述转轴左侧连接有六角菱形接头，且六角菱形接头嵌入在电机动力输出轴右侧。
6.根据权利要求1所述的一种基于生态酶的污水处理过程用纤维过滤机，其特征在于：所述水箱前端面下侧开设有出水口，所述水箱右端面设有接头，且接头内径略大于转轴直径，所述接头环形侧面设有螺纹，所述堵头内环形侧面设有螺纹，所述堵头通过螺纹与接头相连接。
说明书
一种基于生态酶的污水处理过程用纤维过滤机
技术领域
本实用新型是一种基于生态酶的污水处理过程用纤维过滤机，属于污水处理设备技术领域。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有技术中，生化工厂污水含有较多的纤维化物质，需要纤维过滤机将纤维物质进行析出后再过滤，但是以往多采用化学试剂将纤维化物质沉淀，容易产生有毒物质，但是生物酶技术可以较好的避免这一点，生物酶作为催化剂将溶解在污水中的纤维化物质凝聚析出，现在急需一种基于生态酶的污水处理过程用纤维过滤机来解决上述出现的问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种基于生态酶的污水处理过程用纤维过滤机，以解决上述背景技术中提出的问题，本实用新型结构合理，便于有效过滤纤维化物质，安全环保。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种基于生态酶的污水处理过程用纤维过滤机，包括箱盖、电机、护盘、滤水网、水箱、酶滤板、托座、转套、转轴以及堵头，所述箱盖安装在水箱上侧，所述电机安装在水箱左端面，所述滤水网设置在水箱内部，所述护盘固定在滤水网左右端面，所述滤水网内部设置有酶滤板，所述转套固定在滤水网中间位置，所述转轴装配在转套内部，所述堵头套设在转轴后侧，所述托座固定在滤水网下侧。
进一步地，所述箱盖为内弧半径略大于护盘半径，所述箱盖和护盘前端面均开设有入水孔，当所述箱盖盖合后，两个入水孔在同一水平线上。
进一步地，所述滤水网材质为锦纶复丝编织滤布。
进一步地，所述酶滤板是以镂空铝网为载体，表面喷涂有生物酶。
进一步地，所述转轴外壁为四边菱形结构，所述转轴右侧套设有轴承，所述转轴左侧连接有六角菱形接头，且六角菱形接头嵌入在电机动力输出轴右侧。
进一步地，所述水箱前端面下侧开设有出水口，所述水箱右端面设有接头，且接头内径略大于转轴直径，所述接头环形侧面设有螺纹，所述堵头内环形侧面设有螺纹，所述堵头通过螺纹与接头相连接。
本实用新型的有益效果：本实用新型的一种基于生态酶的污水处理过程用纤维过滤机，使用时，箱盖盖合，污水通过管道插入入水孔导入滤水网内部，这时电机通电带动转轴转动，转轴带动酶滤板转动，酶滤板使溶解在污水中的纤维化物质凝聚析出，另外，酶滤板转动使污水产生离心效果，水穿过滤水网到达水箱内部，纤维化物质留在滤水网内，达到过滤的效果，利用含有生物酶酶滤板作为催化剂不产生其他有毒物质，环保有效；后期，旋转拧开堵头，转轴向右抽离，箱盖翻转打开，方便滤水网和酶滤板的取出清理，本实用新型结构合理，便于有效过滤纤维化物质，安全环保。
（发明人：徐良;田小庆;刘兴宝;王辉）
