申请日20200619
公开（公告）日20210209
IPC分类号C02F1/52; B01D21/02; B01D21/24
摘要
本实用新型涉及一种污水处理无动力自动排泥沉淀池，包括沉淀池、排泥槽、中心进水器和排泥管，所述中心进水器设置于沉淀池中心，所述沉淀池的右侧外壁固定连接有所述排泥槽，所述排泥管的下端管口延伸至所述沉淀池的底部，所述排泥管上端管口置于排泥槽中，该种实用新型污水处理无动力自动排泥沉淀池，无需配置动力排泥泵进行排泥，直接通过设置于排水口的排水电动阀门的开停，实现沉淀池液位调节，从而产生脉冲抽吸排泥的效果，整个过程无额外动力消耗，该沉淀池结构简单，设备安装简单，投资成本低，可广泛适用于污水处理过程中的各种沉淀池排泥或污泥回流。
权利要求书

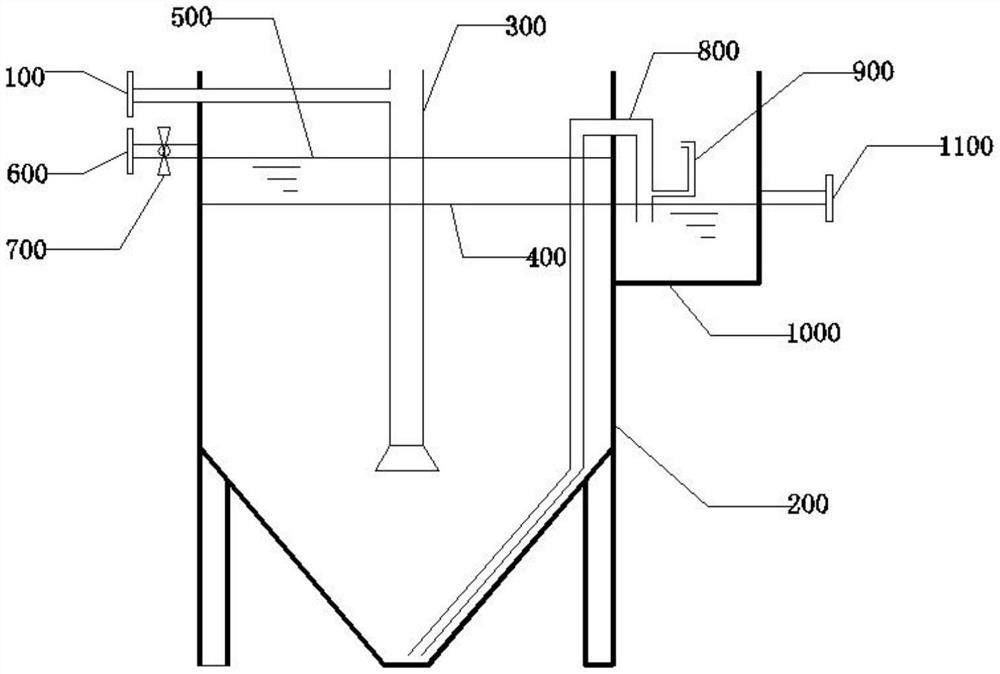

1.一种污水处理无动力自动排泥沉淀池，包括沉淀池(200)、排泥槽(1000)、排水液位(500)、中心进水器(300)、排泥管(800)、排气管(900)、进水口(100)、排水口(600)、排泥口(1100)、排泥槽液位(400)和排水电动阀门(700)，其特征在于：所述中心进水器(300)设置于沉淀池(200)的中心，所述沉淀池(200)的右侧外壁固定连接有所述排泥槽(1000)，所述排泥管(800)的下管口延伸至所述沉淀池(200)的内腔底部，所述排泥管(800)上管口置于所述排泥槽(1000)的内腔。
2.根据权利要求1所述的一种污水处理无动力自动排泥沉淀池，其特征在于：所述中心进水器(300)的顶部左侧设置有所述进水口(100)，且进水口(100)的左端贯穿所述沉淀池(200)的左侧外壁，所述进水口(100)高度高于所述排水液位(500)。
3.根据权利要求1所述的一种污水处理无动力自动排泥沉淀池，其特征在于：所述沉淀池(200)的左侧外壁设置有所述排水口(600)，所述排水口(600)位于所述进水口(100)的下方，所述排水口与所述排水液位(500)平齐，且排水口(600)设置有所述排水电动阀门(700)。
4.根据权利要求1所述的一种污水处理无动力自动排泥沉淀池，其特征在于：所述沉淀池(200)底部呈V字型，所述排泥管(800)的顶部弯管处高于所述排水液位(500)，所述排泥管(800)的顶部弯管处贯穿所述沉淀池(200)的右侧外壁和所述排泥槽(1000)的左侧外壁，所述排泥管(800)的上端管口置于所述排泥槽(1000)中，所述排泥管(800)的上端管口开口朝下。
5.根据权利要求1所述的一种污水处理无动力自动排泥沉淀池，其特征在于：所述排气管(900)置于所述排泥管(800)上，所述排气管(900)下管口高于所述排泥槽液位(400)，所述排气管(900)上管口高于所述沉淀池(200)的所述排水液位(500)。
6.根据权利要求1所述的一种污水处理无动力自动排泥沉淀池，其特征在于：所述排泥槽(1000)右侧设置有所述排泥口(1100)，所述排泥口(1100)与所述排泥槽液位(400)平齐。
说明书
一种污水处理无动力自动排泥沉淀池
技术领域
本实用新型涉及水处理技术领域，具体为一种污水处理无动力自动排泥沉淀池。
背景技术
污水处理过程中，广泛涉及到各种沉淀池排泥或污泥回流，常规排泥常采用污泥泵等动力设备进行排泥，当规模较大时，污泥排泥量较大，动力消耗大，运行费用高，同时由于污泥能长期运行，亦存在堵塞或其他故障，维护成本高，最后，购买大量的污泥泵，投资成本高。所以有必要开发一种可无动力排泥，故障率低的排泥装置。
实用新型内容
本实用新型的目的在于提供一种污水处理无动力自动排泥沉淀池，用于污水处理过程中，广泛涉及到的各种沉淀池排泥或污泥回流。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理无动力自动排泥沉淀池，包括沉淀池、排泥槽、排水液位、中心进水器、排泥管、排气管、进水口、排水口、排泥口、排泥槽液位和排水电动阀门，所述中心进水器设置于沉淀池的中心，所述沉淀池的右侧外壁固定连接有所述排泥槽，所述排泥管的下管口延伸至所述沉淀池的内腔底部，所述排泥管上管口置于所述排泥槽的内腔。
优选的，所述中心进水器的顶部左侧设置有所述进水口，且进水口的左端贯穿所述沉淀池的左侧外壁，所述进水口高度高于所述排水液位。
优选的，述沉淀池的左侧外壁设置有所述排水口，所述排水口位于所述进水口的下方，所述排水口与所述排水液位平齐，且排水口设置有所述排水电动阀门。
优选的，所述沉淀池底部呈V字型，所述排泥管的顶部弯管处高于所述排水液位，所述排泥管的顶部弯管处贯穿所述沉淀池的右侧外壁和所述排泥槽的左侧外壁，所述排泥管的上端管口置于所述排泥槽中，所述排泥管的上端管口开口朝下。
优选的，所述排气管置于所述排泥管上，所述排气管下管口高于所述排泥槽液位，所述排气管上管口高于所述沉淀池的所述排水液位。
优选的，所述排泥槽右侧设置有所述排泥口，所述排泥口与所述排泥槽液位平齐。
与现有技术相比，本实用新型的有益效果是：该种污水处理无动力自动排泥沉淀池，无需配置动力排泥泵进行排泥，直接通过设置于排水口的电动阀门的开停，实现沉淀池液位调节，从而产生脉冲抽吸排泥的效果，整个过程无额外动力消耗，该沉淀池结构简单，设备安装简单，投资成本低，可广泛适用于污水处理过程中的各种沉淀池排泥或污泥回流。
（发明人：彭玲;姜成亮）
