申请日2020.07.01
公开（公告）日2021.02.26
IPC分类号C25C1/08; C25C7/06; C25C7/08; C02F1/461; B01F7/18; B01F15/00; C02F103/16
摘要
本实用新型涉及污水处理技术领域，且公开了一种含镍废液中提取镍的电解设备，包括底座，底座的上端通过若干个支撑杆共同固定连接有箱体，箱体的一侧安装有进液口和排液口，箱体的上端安装有电解棒，箱体内的底部通过驱动机构连接有转动盘，转动盘的上端安装有盛放槽，箱体的侧壁上通过盛放槽的位置安装有门板，转动盘的上端固定连接有若干个搅拌杆，搅拌杆靠近电解棒的一侧通过若干个定位块共同固定连接有清理杆，清理杆贴合在电解棒的侧壁上；驱动机构包括驱动电机、固定套、转轴、转动杆、主动锥齿轮和从动锥齿轮。本实用新型使得电解效率不会明显降低，且便于对电解棒上的镍单质进行清理。
权利要求书

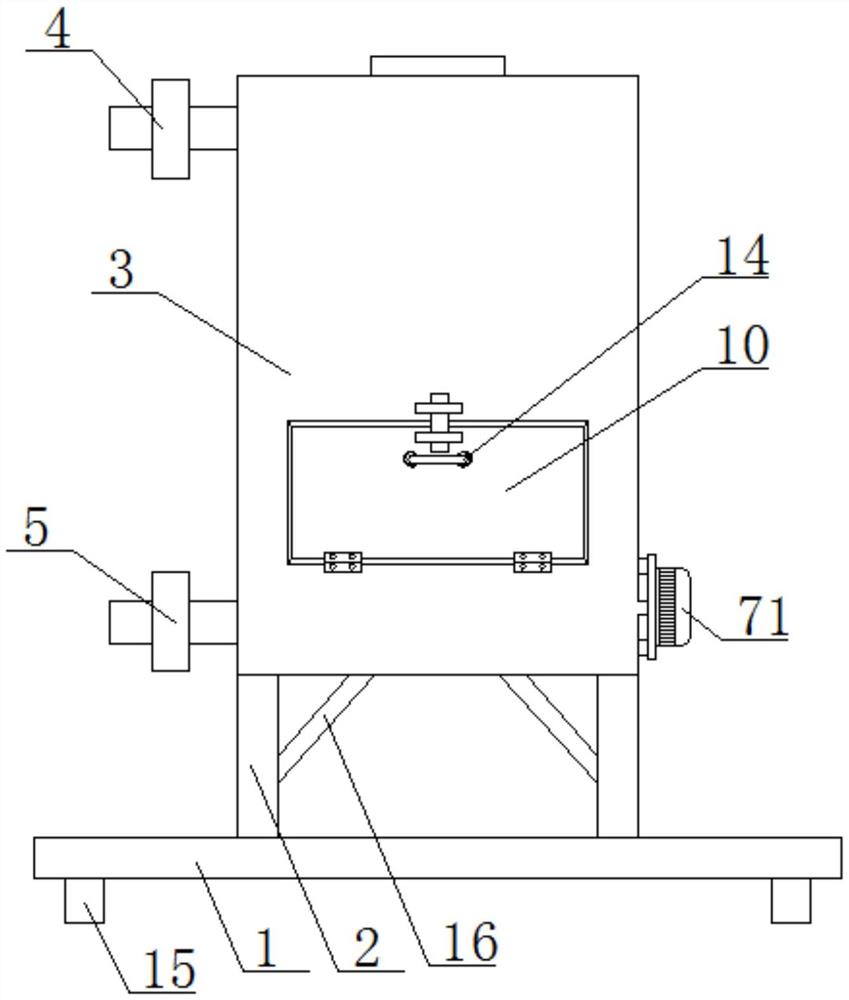

1.一种含镍废液中提取镍的电解设备，包括底座(1)，其特征在于，所述底座(1)的上端通过若干个支撑杆(2)共同固定连接有箱体(3)，所述箱体(3)的一侧安装有进液口(4)和排液口(5)，所述箱体(3)的上端安装有电解棒(6)，所述箱体(3)内的底部通过驱动机构(7)连接有转动盘(8)，所述转动盘(8)的上端安装有盛放槽(9)，所述箱体(3)的侧壁上通过盛放槽(9)的位置安装有门板(10)，所述转动盘(8)的上端固定连接有若干个搅拌杆(11)，所述搅拌杆(11)靠近电解棒(6)的一侧通过若干个定位块共同固定连接有清理杆(12)，所述清理杆(12)贴合在电解棒(6)的侧壁上；
所述驱动机构(7)包括驱动电机(71)、固定套(72)、转轴(73)、转动杆(74)、主动锥齿轮(75)和从动锥齿轮(76)，所述驱动电机(71)固定连接在箱体(3)外的侧壁上，所述固定套(72)固定连接在箱体(3)的侧壁上，且贯穿箱体(3)设置，所述转轴(73)的一端固定连接在驱动电机(71)的输出端上，所述转轴(73)的另一端穿过固定套(72)设置，且通过第一密封轴承和固定套(72)之间转动连接，所述主动锥齿轮(75)固定连接在转轴(73)远离驱动电机(71)的一端，所述转动杆(74)的一端通过第二密封轴承转动连接在箱体(3)内的底部中心处，所述转动杆(74)的上端固定连接在转动盘(8)的下端，所述主动锥齿轮(75)固定套接在转动杆(74)上，所述主动锥齿轮(75)和从动锥齿轮(76)之间相啮合。
2.根据权利要求1所述的一种含镍废液中提取镍的电解设备，其特征在于，所述箱体(3)内固定连接有支撑板(13)，所述转轴(73)穿过支撑板(13)设置，且通过第三密封轴承和支撑板(13)之间转动连接。
3.根据权利要求1所述的一种含镍废液中提取镍的电解设备，其特征在于，所述门板(10)上安装有拉动把手(14)。
4.根据权利要求1所述的一种含镍废液中提取镍的电解设备，其特征在于，所述底座(1)的底部四角处均固定连接有支撑脚(15)。
5.根据权利要求1所述的一种含镍废液中提取镍的电解设备，其特征在于，所述支撑杆(2)的侧壁上固定连接有稳定杆(16)，所述稳定杆(16)远离支撑杆(2)的一端呈向上倾斜设置，且固定连接在箱体(3)外的对应位置上。
6.根据权利要求1所述的一种含镍废液中提取镍的电解设备，其特征在于，所述箱体(3)的外表面镀有防腐涂层。
说明书
一种含镍废液中提取镍的电解设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种含镍废液中提取镍的电解设备。
背景技术
在PCB和电镀企业的电镀镍、沉镍金、化学镀镍等生产线清洗段排放的含镍清洗水或换槽含镍废水中，含有大量的镍。
目前常用电解设备对含镍废液进行镍的提取，在电解的过程中，镍会附着在电解棒上，同时随着含镍废液中的镍不断地被电解出，废液中的镍离子分布不均，使得电解效率下降。
实用新型内容
本实用新型的目的是为了解决现有技术中在电解的过程中，镍会附着在电解棒上，同时随着含镍废液中的镍不断地被电解出，废液中的镍离子分布不均，使得电解效率下降的问题，而提出的一种含镍废液中提取镍的电解设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种含镍废液中提取镍的电解设备，包括底座，所述底座的上端通过若干个支撑杆共同固定连接有箱体，所述箱体的一侧安装有进液口和排液口，所述箱体的上端安装有电解棒，所述箱体内的底部通过驱动机构连接有转动盘，所述转动盘的上端安装有盛放槽，所述箱体的侧壁上通过盛放槽的位置安装有门板，所述转动盘的上端固定连接有若干个搅拌杆，所述搅拌杆靠近电解棒的一侧通过若干个定位块共同固定连接有清理杆，所述清理杆贴合在电解棒的侧壁上；
所述驱动机构包括驱动电机、固定套、转轴、转动杆、主动锥齿轮和从动锥齿轮，所述驱动电机固定连接在箱体外的侧壁上，所述固定套固定连接在箱体的侧壁上，且贯穿箱体设置，所述转轴的一端固定连接在驱动电机的输出端上，所述转轴的另一端穿过固定套设置，且通过第一密封轴承和固定套之间转动连接，所述主动锥齿轮固定连接在转轴远离驱动电机的一端，所述转动杆的一端通过第二密封轴承转动连接在箱体内的底部中心处，所述转动杆的上端固定连接在转动盘的下端，所述主动锥齿轮固定套接在转动杆上，所述主动锥齿轮和从动锥齿轮之间相啮合。
优选的，所述箱体内固定连接有支撑板，所述转轴穿过支撑板设置，且通过第三密封轴承和支撑板之间转动连接。
优选的，所述门板上安装有拉动把手。
优选的，所述底座的底部四角处均固定连接有支撑脚。
优选的，所述支撑杆的侧壁上固定连接有稳定杆，所述稳定杆远离支撑杆的一端呈向上倾斜设置，且固定连接在箱体外的对应位置上。
优选的，所述箱体的外表面镀有防腐涂层。
与现有技术相比，本实用新型提供了一种含镍废液中提取镍的电解设备，具备以下有益效果：
1、该含镍废液中提取镍的电解设备，通过设置底座、支撑杆、箱体、进液口、排液口、电解棒、驱动机构、驱动电机、固定套、转轴、转动杆、主动锥齿轮、从动锥齿轮、转动盘、盛放槽、门板、搅拌杆和清理杆，当通过电解棒对箱体中的含镍废液进行电解时，含镍废液中镍离子变成镍单质附着在电解棒的侧壁上，同时使得靠近电解棒附近的含镍废液中的镍离子含量较低，使得电解效率降低，此时，启动驱动电机，驱动电机通过转轴带动主动锥齿轮转动，主动锥齿轮通过从动锥齿轮带动转动杆转动，转动杆通过转动盘带动搅拌杆转动，搅拌杆对含镍废液进搅拌，使得含镍废液中镍离子均匀，便于电解，使得电解效率不会明显降低，同时搅拌杆带动清理杆对附着在电解棒上的镍单质进行清理，使得镍单质落在盛放槽中，当电解完成后，可以打开门板对盛放槽中的镍单质进行清理回收。
2、该含镍废液中提取镍的电解设备，通过设置支撑板，在支撑板的作用下，使得转轴在转动的过程中更加稳定可靠。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型使得电解效率不会明显降低，且便于对电解棒上的镍单质进行清理。
（发明人：杨廷军;王学强;李泽祥）
