申请日2020.08.26
公开（公告）日2021.03.05
IPC分类号E03F9/00
摘要
本实用新型公开了一种市政污水井方便清淤装置，包括地面，所述地面的内部埋设有污水井本体，所述地面顶部的右侧设置有龙骨架，所述龙骨架底部的四角均固定安装有移动轮组，所述龙骨架内侧的底部设置有传送机构，所述龙骨架内侧的顶部设置有限位机构一，本实用新型通过电机一带动清理钻头转动，将污水井本体内的淤泥清理出，替换传统人力清理，速度快，效率高，并且还能够将清理出的淤泥传送至聚集点，避免堆积在污水井本体周围，以及回落到污水井本体内，而且本实用新型的侧重点则是将替换传统人工清理以及将清理出的淤泥传送出去，以上的两个作用整合在一个设备上实现同步使用，从而有利于推广使用。
权利要求书

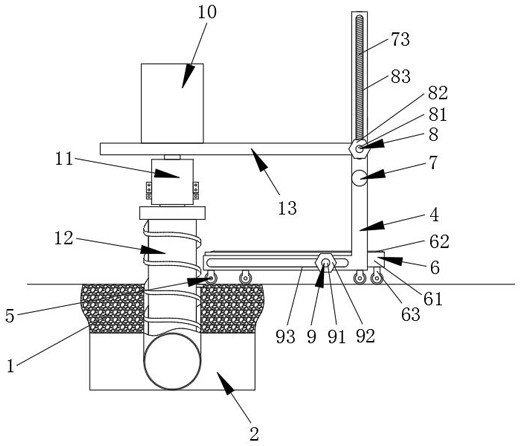

1.一种市政污水井方便清淤装置，包括地面（1），其特征在于：所述地面（1）的内部埋设有污水井本体（2），所述地面（1）顶部的右侧设置有龙骨架（4），所述龙骨架（4）底部的四角均固定安装有移动轮组（5），所述龙骨架（4）内侧的底部设置有传送机构（6），所述龙骨架（4）内侧的顶部设置有限位机构一（7），所述龙骨架（4）的前侧设置有调节机构（8），所述龙骨架（4）前侧底部的左端设置有限位机构二（9），所述龙骨架（4）内侧的顶部设置有与限位机构一（7）相适配的安装板（13），所述安装板（13）顶部的左端固定安装有电机一（10），所述电机一（10）的输出轴贯穿至安装板（13）底部并固定安装有更换机构（11），所述更换机构（11）的底部设置有清理钻头（12），所述清理钻头（12）的底端伸入到污水井本体（2）的内部。
2.根据权利要求1所述的一种市政污水井方便清淤装置，其特征在于：所述污水井本体（2）包括横向埋设在地面（1）内的横向管道（21），所述横向管道（21）的前侧和后侧均连通有连通副管（22），所述横向管道（21）的顶部连通有与清理钻头（12）相适配的竖直管道（23）。
3.根据权利要求2所述的一种市政污水井方便清淤装置，其特征在于：所述传送机构（6）包括在龙骨架（4）内腔底部滑动的驱动架（61），所述驱动架（61）的内腔活动连接有传送带（62），所述驱动架（61）底部的四角均固定安装有移动轮（63）。
4.根据权利要求3所述的一种市政污水井方便清淤装置，其特征在于：所述限位机构一（7）包括固定安装在龙骨架（4）前侧的电机二（71），所述电机二（71）的输出端贯穿至龙骨架（4）的内腔并固定连接有锥齿轮一（72），所述龙骨架（4）内腔的一侧贯穿设置有螺纹杆（73），所述螺纹杆（73）的底端固定连接有与锥齿轮一（72）相适配的锥齿轮二（74），所述安装板（13）的右侧螺纹连接在螺纹杆（73）的表面。
5.根据权利要求4所述的一种市政污水井方便清淤装置，其特征在于：所述调节机构（8）包括焊接在安装板（13）前侧和后侧的滑动销一（81）以及开设在龙骨架（4）前侧和后侧顶部的长圆孔一（83），所述滑动销一（81）远离安装板（13）的一端伸入到长圆孔一（83）的内腔并在长圆孔一（83）的内腔滑动，所述滑动销一（81）的表面螺纹连接有位于龙骨架（4）外侧的锁紧螺帽一（82）。
6.根据权利要求5所述的一种市政污水井方便清淤装置，其特征在于：所述限位机构二（9）包括焊接在传送机构（6）前侧和后侧的滑动销二（91）以及开设在龙骨架（4）前侧和后侧底部的长圆孔二（93），所述滑动销二（91）远离传送机构（6）的一端伸入到长圆孔二（93）的内腔并在长圆孔二（93）的内腔滑动，所述滑动销二（91）的表面螺纹连接有位于龙骨架（4）外侧的锁紧螺帽二（92）。
7.根据权利要求6所述的一种市政污水井方便清淤装置，其特征在于：所述更换机构（11）包括套块（111），所述套块（111）的顶部开设有螺纹安装孔（112），所述套块（111）通过螺纹安装孔（112）螺纹连接在电机一（10）的输出轴上。
8.根据权利要求7所述的一种市政污水井方便清淤装置，其特征在于：所述清理钻头（12）包括顶盘（121），所述顶盘（121）的底部焊接有转杆（122），所述转杆（122）的表面设置有呈螺旋分布的螺旋凸环（123）。
9.根据权利要求8所述的一种市政污水井方便清淤装置，其特征在于：所述顶盘（121）的顶部焊接有固定块（14），所述固定块（14）的两侧均转动连接有安装杆（15），所述套块（111）的两侧均焊接有安装套（16），所述安装套（16）的前侧和后侧的顶部和底部均贯穿设置有安装螺栓（3），所述安装杆（15）翻转进安装套（16）的内腔并通过安装螺栓（3）固定安装在安装套（16）的内腔。
说明书
一种市政污水井方便清淤装置
技术领域
本实用新型涉及污水井清淤技术领域，具体为一种市政污水井方便清淤装置。
背景技术
污水井是塑料检查井的一种，一般设在排水管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离处，是便于定期检查、清洁和疏通管道的排水附属构筑物，其中关键的井座部分采用一次性注塑成型，以变径接头、可变角接头及密封圈等配件来达到改变管径及角度的连接，污水井配套开发了注塑成型的井盖、井筒、井座，路面载荷通过井盖、井座作用于检查井周围，避免了路面载荷对检查井的破坏，盖座具有上下浮动的功能，可主动适应路面的高低变化，同时井筒采用单（双）壁波纹管和调整井筒，可根据现场埋设深度截取相应长度，具有很大的灵活性，井筒、进（出）水管道与井座的连接采用橡胶密封圈柔性连接，可适应小范围内的角度变化，施工方便快捷，密封性能好、有效防止渗漏，环保节能。
在城市污水的排放中，污水管道会排放各种各样的生活垃圾，而且还有雨水天气被冲刷下的淤泥，这些垃圾淤泥在长时间的排放中，会对污水井造成堵塞，影响城市排水系统，进而需要定时和不定时的对污水井进行清理，但是传统的清理方式存在以下缺陷：
一、传统的清理方式一般是人工清理，人工清理速度缓慢，工作量大，而且清理深度浅，难以做到深度清理。
二、即使有淤泥清理的设备，其上的清理端也难以根据污水井的口径进行调整更换，不利于使用，而且清理出来的淤泥会堆积在设备周围，没有传送的装置，致使淤泥回落到污水井内，影响清理进度。
实用新型内容
本实用新型的目的在于提供一种市政污水井方便清淤装置，具备将替换传统人工清理以及将清理出的淤泥传送出去两个作用整合在一个设备上的优点，解决了传统的清理方式一般是人工清理，人工清理速度缓慢，工作量大，而且清理深度浅，难以做到深度清理，即使有淤泥清理的设备，其上的清理端也难以根据污水井的口径进行调整更换，不利于使用，而且清理出来的淤泥会堆积在设备周围，没有传送的装置，致使淤泥回落到污水井内，影响清理进度的问题。
为实现上述目的，本实用新型提供如下技术方案：一种市政污水井方便清淤装置，包括地面，所述地面的内部埋设有污水井本体，所述地面顶部的右侧设置有龙骨架，所述龙骨架底部的四角均固定安装有移动轮组，所述龙骨架内侧的底部设置有传送机构，所述龙骨架内侧的顶部设置有限位机构一，所述龙骨架的前侧设置有调节机构，所述龙骨架前侧底部的左端设置有限位机构二，所述龙骨架内侧的顶部设置有与限位机构一相适配的安装板，所述安装板顶部的左端固定安装有电机一，所述电机一的输出轴贯穿至安装板底部并固定安装有更换机构，所述更换机构的底部设置有清理钻头，所述清理钻头的底端伸入到污水井本体的内部。
本实用新型如上所述的用于市政污水井方便清淤装置，进一步：所述污水井本体包括横向埋设在地面内的横向管道，所述横向管道的前侧和后侧均连通有连通副管，所述横向管道的顶部连通有与清理钻头相适配的竖直管道。
本实用新型如上所述的用于市政污水井方便清淤装置，进一步：所述传送机构包括在龙骨架内腔底部滑动的驱动架，所述驱动架的内腔活动连接有传送带，所述驱动架底部的四角均固定安装有移动轮。
本实用新型如上所述的用于市政污水井方便清淤装置，进一步：所述限位机构一包括固定安装在龙骨架前侧的电机二，所述电机二的输出端贯穿至龙骨架的内腔并固定连接有锥齿轮一，所述龙骨架内腔的一侧贯穿设置有螺纹杆，所述螺纹杆的底端固定连接有与锥齿轮一相适配的锥齿轮二，所述安装板的右侧螺纹连接在螺纹杆的表面。
本实用新型如上所述的用于市政污水井方便清淤装置，进一步：所述调节机构包括焊接在安装板前侧和后侧的滑动销一以及开设在龙骨架前侧和后侧顶部的长圆孔一，所述滑动销一远离安装板的一端伸入到长圆孔一的内腔并在长圆孔一的内腔滑动，所述滑动销一的表面螺纹连接有位于龙骨架外侧的锁紧螺帽一。
本实用新型如上所述的用于市政污水井方便清淤装置，进一步：所述限位机构二包括焊接在传送机构前侧和后侧的滑动销二以及开设在龙骨架前侧和后侧底部的长圆孔二，所述滑动销二远离传送机构的一端伸入到长圆孔二的内腔并在长圆孔二的内腔滑动，所述滑动销二的表面螺纹连接有位于龙骨架外侧的锁紧螺帽二。
本实用新型如上所述的用于市政污水井方便清淤装置，进一步：所述更换机构包括套块，所述套块的顶部开设有螺纹安装孔，所述套块通过螺纹安装孔螺纹连接在电机一的输出轴上。
本实用新型如上所述的用于市政污水井方便清淤装置，进一步：所述清理钻头包括顶盘，所述顶盘的底部焊接有转杆，所述转杆的表面设置有呈螺旋分布的螺旋凸环。
本实用新型如上所述的用于市政污水井方便清淤装置，进一步：所述顶盘的顶部焊接有固定块，所述固定块的两侧均转动连接有安装杆，所述套块的两侧均焊接有安装套，所述安装套的前侧和后侧的顶部和底部均贯穿设置有安装螺栓，所述安装杆翻转进安装套的内腔并通过安装螺栓固定安装在安装套的内腔。
一种市政污水井方便清淤装置的施工方法，施工步骤如下：
一、首先推动龙骨架并将龙骨架移动至需要清淤的污水井本体的附近，然后根据污水井本体上竖直管道的口径安装上合适的清理钻头；
二、安装清理钻头时，使用者将清理钻头限制在更换机构的正下方，然后向上翻转安装杆并将安装杆翻转进安装套的内腔，接着将安装螺栓插入，使用者使用安装螺栓将安装杆固定在安装套内，完成清理钻头的安装，然后再拧松锁紧螺帽一，并启动电机二带动锥齿轮一转动，锥齿轮一带动锥齿轮二转动，锥齿轮二带动螺纹杆转动，螺纹杆带动安装板向下移动并使得钻头从竖直管道处伸入到污水井本体的内腔，当整个转杆完全没入到污水井本体内后，拧紧锁紧螺帽一，使用者启动电机一，电机一会通过更换机构带动整个清理钻头旋转，在螺旋凸环的作用下，将污水井本体内的淤泥以螺旋的方式带出至外界，并且会落入到传送带上传送走；
三、在淤泥被送到传送带上之前，使用者启动传送机构，使得传送带处于传送状态，当淤泥被送至传送带上时，则会被传送至聚集处进行统一处理；
四、在步骤三工作之前，可以根据与清理钻头之间的距离，使用者调节传送机构与清理钻头之间的间距，调节时，使用者拧松锁紧螺帽二，然后推动传送机构向清理钻头的方向移动，直至合适为止，拧紧锁紧螺帽二，从而使得清理出来的淤泥能够顺利的被送到传送带上；
五、根据步骤一至四中，清淤完成后，使用者再次拧松锁紧螺帽一，启动电机二将清理钻头向上移动出污水井本体的内腔，完成收起工作，将整个清淤装置移动至一旁即可；
六、使用者再对清理钻头的表面进行冲洗，将其表面残留的淤泥清理掉，保证清理钻头的干净，以便于下次使用。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过电机一带动清理钻头转动，将污水井本体内的淤泥清理出，替换传统人力清理，速度快，效率高，并且还能够将清理出的淤泥传送至聚集点，避免堆积在污水井本体周围，以及回落到污水井本体内，而且本实用新型的侧重点则是将替换传统人工清理以及将清理出的淤泥传送出去，以上的两个作用整合在一个设备上实现同步使用，从而有利于推广使用，该市政污水井方便清淤装置及施工方法，具备将替换传统人工清理以及将清理出的淤泥传送出去两个作用整合在一个设备上的优点，解决了传统的清理方式一般是人工清理，人工清理速度缓慢，工作量大，而且清理深度浅，难以做到深度清理，即使有淤泥清理的设备，其上的清理端也难以根据污水井的口径进行调整更换，不利于使用，而且清理出来的淤泥会堆积在设备周围，没有传送的装置，致使淤泥回落到污水井内，影响清理进度的问题。
（发明人：向瑞海;谢海燕;朱晓华;金鹏;张青）
