申请日2020.07.21
公开（公告）日2021.03.05
IPC分类号C02F9/04; C02F101/30
摘要
本实用新型可移动的污水应急处理设备，包括集装箱及位于集装箱内的依次连通的絮凝池、沉淀池、膜池、纳滤系统、纳滤水箱、折点加氯池、清水池和活性炭滤罐，絮凝池之前设置提升设备和加药设备，纳滤水箱和折点加氯池之间设有提升泵一和管道混合器，次氯酸钠加药系统的出口与管道混合器的入口连通，膜池内设有若干陶瓷膜片，纳滤池内设置若干管式纳滤膜；本实用新型污水应急处理工艺，采用可移动的污水应急处理设备进行污水处理。无需现场组装，方便移动，可快速投入使用，出水指标稳定，适用于污水应急处理。
权利要求书

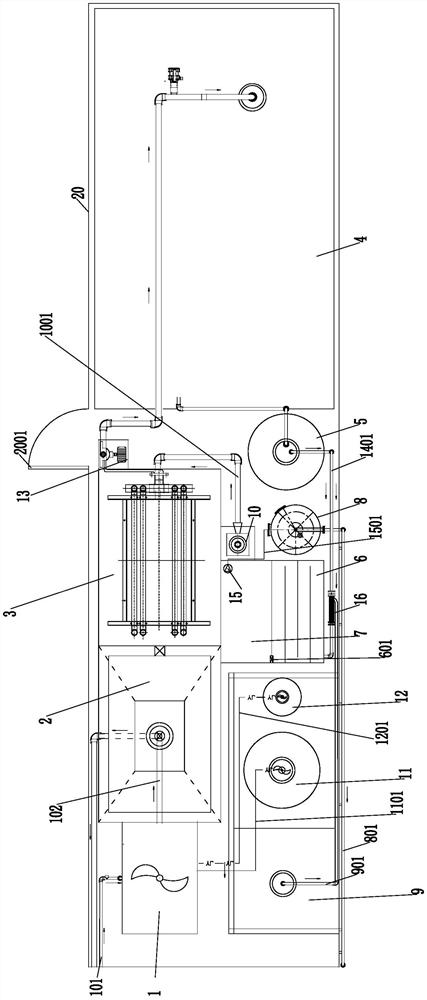

1.一种可移动的污水应急处理设备，其特征在于：包括集装箱(20)及位于集装箱(20)内的依次连通的絮凝池(1)、沉淀池(2)、膜池(3)、纳滤系统(4)、纳滤水箱(5)、折点加氯池(6)、清水池(7)和活性炭滤罐(8)，集装箱(20)内还设置有次氯酸钠加药系统(9)、除磷药剂加药系统(11)、助凝剂加药系统(12)；所述絮凝池(1)的入口连接有进水管路(101)，所述除磷药剂加药系统(11)通过除磷剂加药管(1101)连入所述絮凝池(1)中，所述助凝剂加药系统(12)通过助凝剂加药管(1201)连入所述絮凝池(1)中；膜池(3)中设有若干膜组件，所述膜池(3)的空气入口连接有曝气系统(10)，所述膜池(3)的污水出口和纳滤系统(4)的入口之间设有自吸泵(13)，自吸泵(13)的入口与膜池(3)的污水出口连接，自吸泵的出口与纳滤系统(4)的入口连接；所述纳滤系统(4)中设有若干管式纳滤膜和增压泵，所述纳滤系统(4)与纳滤水箱(5)之间通过管道连通；所述纳滤水箱(5)和折点加氯池(6)之间设有提升泵一(14)和管道混合器(16)；次氯酸钠加药系统(9)的出口与管道混合器(16)的入口连通；所述清水池(7)和活性炭滤罐(8)之间设有提升泵二(15)；所述活性炭滤罐(8)的出口连接有排放管路。
2.根据权利要求1所述的可移动的污水应急处理设备，其特征在于：所述膜组件采用陶瓷膜片。
3.根据权利要求2所述的可移动的污水应急处理设备，其特征在于：所述沉淀池(2)为竖流沉淀池。
4.根据权利要求3所述的可移动的污水应急处理设备，其特征在于：所述絮凝池(1)与沉淀池(2)之间通过过水管路(102)连通，过水管路(102)的一端与絮凝池(1)的出口连接，过水管路(102)的另一端与沉淀池(2)的入口连接。
5.根据权利要求4所述的可移动的污水应急处理设备，其特征在于：所述折点加氯池(6)与清水池(7)之间通过过水口(601)连通。
6.根据权利要求5所述的可移动的污水应急处理设备，其特征在于：所述絮凝池(1)内设置有搅拌机，除磷药剂加药系统(11)内、助凝剂加药系统(12)内均设置有搅拌机和加药计量泵。
7.根据权利要求6所述的可移动的污水应急处理设备，其特征在于：所述提升泵一(14)内置于纳滤水箱(5)中，提升泵一(14)的入口没入纳滤水箱(5)的水位下，提升泵一(14)的出口通过提升管路一(1401)与折点加氯池(6)的入口相连，管道混合器(16)设置在提升管路一(1401)上。
8.根据权利要求7所述的可移动的污水应急处理设备，其特征在于：所述提升泵二(15)内置于清水池(7)中，提升泵二(15)的入口没入清水池(7)的水位下，提升泵二(15)的出口通过提升管路二(1501)与活性炭滤罐(8)的入口相连。
说明书
可移动的污水应急处理设备
技术领域
本实用新型属于污水处理领域，具体涉及一种生活污水应急处理设备。
背景技术
在市政规划和民政救灾规划方面，应急处理设备的战略储备应当作为主要内容之一。以地震为例，每个安置点每天要产生大量的生活污水。如果这些生活污水未经处理直接排入附近的水体，一方面，会污染饮用水的水源，不利于饮水安全；另一方面，会对当地的水环境造成污染，严重的甚至会引起疾病传播，不利于灾区防疫。以旅游景点为例，其日常污水产生量相对稳定，但是一旦进入黄金周、节假日、旅游旺季等，旅游景点的污水量超出平时污水量的二倍还要多，导致出水严重超标，会污染附近水体。为处理安置点或旅游景点的生活污水，就需要在短时间内建设相应污水应急处理设备。
现有的污水应急处理设备，通常采用传统的活性污泥处理方法或者常规的一级处理方法。以上设备及处理方法存在如下缺点：1、采用活性污泥处理法需要较长的调试时间，无法快速投入使用，因此难以应急；(2)、因活性污泥法受温度影响较大，所以处理效果并不如意，尤其是冬季处理效果更差；(3)、常规的一级处理方法大多针对SS和总磷指标，而针对COD、氨氮和总氮指标几乎不能控制，排入受纳水体仍然不能解决富营养化的问题；(4)设备需现场组装，不方便移动。以上缺点严重限制了污水应急处理设备在紧急情况下的应用。
因此，急需一种可以解决上述问题的污水应急处理设备。
实用新型内容
本实用新型要解决的技术问题是提供一种污水应急处理设备，其无需现场组装，方便移动，可快速投入使用，出水指标稳定，适用于污水应急处理。
本实用新型可移动式的污水应急处理设备，包括集装箱及位于集装箱内的依次连通的絮凝池、沉淀池、膜池、纳滤系统、纳滤水箱、折点加氯池、清水池和活性炭滤罐，集装箱内还设置有次氯酸钠加药系统、除磷药剂加药系统、助凝剂加药系统；所述絮凝池的入口连接有进水管路，所述除磷药剂加药系统通过除磷剂加药管连入所述絮凝池中，所述助凝剂加药系统通过助凝剂加药管连入所述絮凝池中；膜池中设有若干膜组件，所述膜池的空气入口连接有曝气系统，所述膜池的污水出口和纳滤系统的入口之间设有自吸泵，自吸泵的入口与膜池的污水出口连接，自吸泵的出口与纳滤系统的入口连接；所述纳滤系统中设有若干管式纳滤膜和增压泵，所述纳滤系统与纳滤水箱之间通过管道连通；所述纳滤水箱和折点加氯池之间设有提升泵一和管道混合器；次氯酸钠加药系统的出口与管道混合器的入口连通；所述清水池和活性炭滤罐之间设有提升泵二；所述活性炭滤罐的出口连接有排放管路。
本实用新型可移动的污水应急处理设备，其中，所述膜组件采用陶瓷膜片。
本实用新型可移动的污水应急处理设备，其中，所述沉淀池为竖流沉淀池。
本实用新型可移动的污水应急处理设备，其中，所述絮凝池与沉淀池之间通过过水管路连通，过水管路的一端与絮凝池的出口连接，过水管路的另一端与沉淀池的入口连接。
本实用新型可移动的污水应急处理设备，其中，所述折点加氯池与清水池之间通过过水口连通。
本实用新型可移动的污水应急处理设备，其中，所述絮凝池内设置有搅拌机，除磷药剂加药系统内、助凝剂加药系统内均设置有搅拌机和加药计量泵。
本实用新型可移动的污水应急处理设备，其中，所述提升泵一内置于纳滤水箱中，提升泵一的入口没入纳滤水箱的水位下，提升泵一的出口通过提升管路一与折点加氯池的入口相连，管道混合器设置在提升管路一上。
本实用新型可移动的污水应急处理设备，其中，所述提升泵二内置于清水池中，提升泵二的入口没入清水池的水位下，提升泵二的出口通过提升管路二与活性炭滤罐的入口相连。
本实用新型的工作原理为：絮凝池中采用药剂与污水混合反应来实现悬浮物、部分COD 和总磷物质的去除；膜池中的若干膜组件采用陶瓷膜片，利用陶瓷膜片及纳滤膜的截留作用再次去除COD和前端沉淀未去除的SS及总磷的絮体；采用管道混合器对污水与药剂进行混合，能够快速、均匀的反应，实现脱氮；活性炭滤罐的设置能够对余氯进行吸附，降低排放的余氯浓度，避免了余氯、超量COD对受纳水体的影响。
与现有技术相比，本实用新型可移动的污水应急处理设备，将絮凝池、沉淀池、膜池、纳滤系统、纳滤水箱、折点加氯池、清水池和活性炭滤罐、次氯酸钠加药系统、除磷药剂加药系统、助凝剂加药系统全部集成到集装箱内，使用时无需现场组装，方便移动，可快速投入使用，生活污水经絮凝池絮凝、沉淀池沉淀、膜池中的陶瓷膜片过滤、纳滤系统再次过滤分离、折点加滤池除总氮、活性炭滤罐除余氯，利用物理和化学反应的结合处理生活污水，出水指标稳定，未采用活性污泥法脱氮除磷处理污水，不受温度影响，适用于污水应急处理。
（发明人：张娇;张雷;马保龙;赵雪;周加强;陈强;白博;王唯;孙艳波）
