申请日2020.07.02
公开（公告）日2021.03.09
IPC分类号B02C19/20; B02C21/02; B02C23/00; B02C23/02; B02C23/16; C02F1/28; C02F101/20
摘要
本实用新型公开了一种吸附污水重金属的纳米材料用制备箱，包括密封箱、密封盖、万向轮、进出口盖、收集盒、支撑固定板、密封通垫、研磨容器、研磨件、输出孔、紧固件、连接柱、压力调节柱、齿轮、链条、电机、轴承、轴向转动环、电机固定板、限位板和材料导向管；本实用新型通过研磨容器、研磨件、输出孔、紧固件、连接柱、压力调节柱、齿轮、链条、电机、轴承和轴向转动环的结构设计,实现了大面积比的逐级高效研磨和简单调节研磨压力的功能，提高了研磨纳米材料的效率；通过密封箱、密封盖、万向轮、进出口盖、收集盒、密封通垫和材料导向管的结构设计,实现了与外界密封且方便使用的功能，提高了制备箱的密封性和使用的便携性。
权利要求书

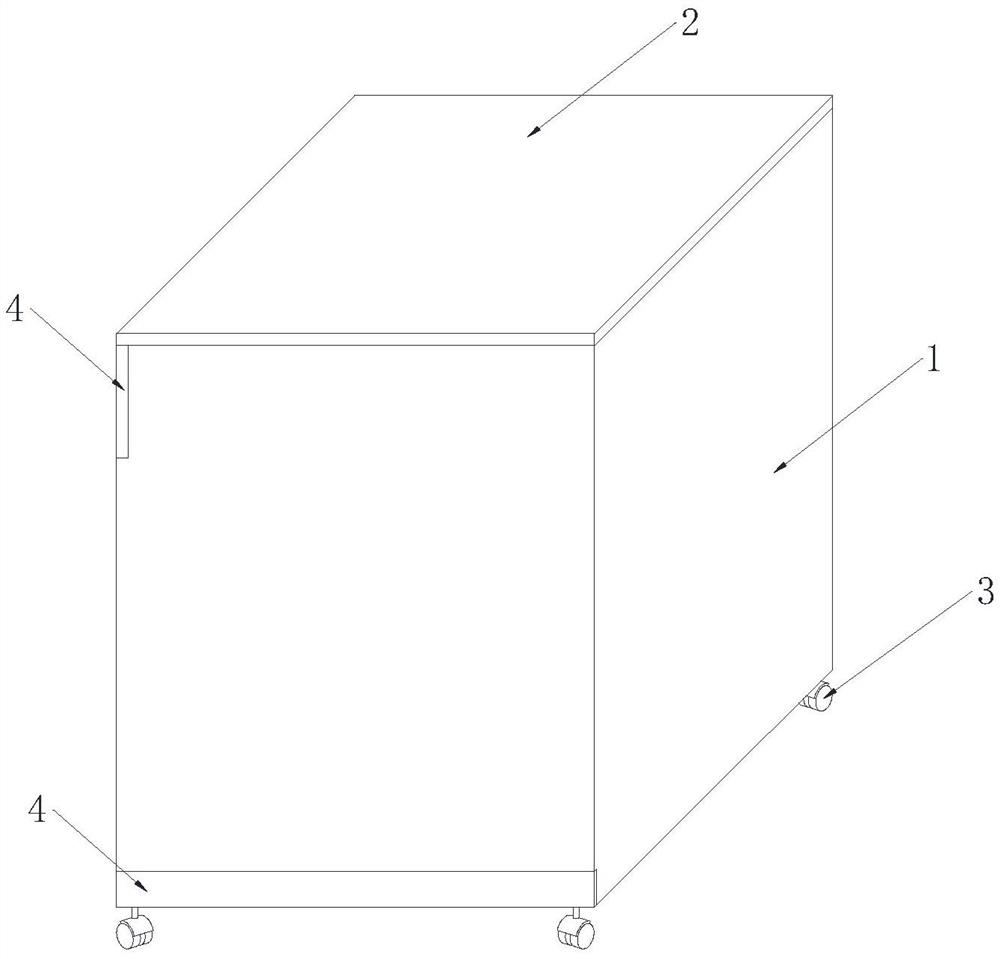

1.一种吸附污水重金属的纳米材料用制备箱，其特征在于：包括密封箱(1)、密封盖(2)、万向轮(3)、进出口盖(4)、收集盒(5)、支撑固定板(6)、密封通垫(7)、研磨容器(8)、输出孔(10)和研磨单元；所述密封箱(1)的上端开口处可拆卸密封固接有密封盖(2)；所述密封箱(1)的下端固接有多个万向轮(3)；所述密封箱(1)的侧面铰接连接有两个进出口盖(4)；所述密封箱(1)的内部底板上放置有收集盒(5)；所述收集盒(5)上表面开孔连通固接有密封通垫(7)；所述密封通垫(7)的上端连通固接有输出孔(10)；所述输出孔(10)位于研磨容器(8)上；所述研磨容器(8)外表面固接有多个支撑固定板(6)；所述支撑固定板(6)固接在密封箱(1)的内部；所述研磨单元包括研磨件(9)、紧固件(11)、连接柱(12)、压力调节柱(13)、齿轮(14)、链条(15)、电机(16)、轴承(17)、轴向转动环(18)、电机固定板(19)、限位板(20)和材料导向管(21)。
2.根据权利要求1所述的一种吸附污水重金属的纳米材料用制备箱，其特征在于：所述研磨容器(8)的内部转动连接有研磨件(9)；所述研磨件(9)的上端固接有连接柱(12)；所述连接柱(12)上螺纹固接有压力调节柱(13)；所述压力调节柱(13)上开孔固接第一紧固件(11)固接在连接柱(12)上；所述压力调节柱(13)上套接固接有第一齿轮(14)；所述第一齿轮(14)上啮合连接有链条(15)；所述链条(15)上啮合连接有第二齿轮(14)；所述第二齿轮(14)固接在电机(16)的输出轴上；所述电机(16)固接在电机固定板(19)上；所述电机固定板(19)固接在密封箱(1)的内部；所述压力调节柱(13)上还螺纹套接有轴向转动环(18)；所述轴向转动环(18)上套接固接有多个轴承(17)；所述轴承(17)固接在电机固定板(19)；所述压力调节柱(13)上端可拆卸固接有限位板(20)；所述限位板(20)上开槽固接有第二紧固件(11)；所述第二紧固件(11)螺纹固接在轴向转动环(18)上；所述研磨容器(8)下端连通固接有材料导向管(21)。
3.根据权利要求1所述的一种吸附污水重金属的纳米材料用制备箱，其特征在于：所述研磨容器(8)的数量为两个；所述研磨容器(8)位于上方的连通固接有材料导向管(21)；所述材料导向管(21)的下端开口对准位于下方的研磨件(9)。
4.根据权利要求1所述的一种吸附污水重金属的纳米材料用制备箱，其特征在于：所述研磨件(9)为上端圆锥状、中端圆柱状和下端半球状样式；所述研磨件(9)的中间部分直径逐渐增大。
5.根据权利要求1所述的一种吸附污水重金属的纳米材料用制备箱，其特征在于：所述材料导向管(21)为塑料制成。
6.根据权利要求1所述的一种吸附污水重金属的纳米材料用制备箱，其特征在于：所述进出口盖(4)的边缘处均固接有密封条。
说明书
一种吸附污水重金属的纳米材料用制备箱
技术领域
本实用新型涉及一种制备箱，具体是一种吸附污水重金属的纳米材料用制备箱，属于环境保护技术领域。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程；污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活；按污水来源分类，污水处理一般分为生产污水处理和生活污水处理；生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒；②胶状和凝胶状扩散物；③纯溶液。
纳米材料中的一种制作方式是研磨，但是传统的研磨方式是平面研磨，这样的研磨方式单位面积的研磨效率低，导致提高产量的方式是加大设备的研磨面积，因此需要耗费的代价过大。因此，针对上述问题提出一种吸附污水重金属的纳米材料用制备箱。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种吸附污水重金属的纳米材料用制备箱。
本实用新型通过以下技术方案来实现上述目的，一种吸附污水重金属的纳米材料用制备箱，包括密封箱、密封盖、万向轮、进出口盖、收集盒、支撑固定板、密封通垫、研磨容器、输出孔和研磨单元；所述密封箱的上端开口处可拆卸密封固接有密封盖；所述密封箱的下端固接有多个万向轮；所述密封箱的侧面铰接连接有两个进出口盖；所述密封箱的内部底板上放置有收集盒；所述收集盒上表面开孔连通固接有密封通垫；所述密封通垫的上端连通固接有输出孔；所述输出孔位于研磨容器上；所述研磨容器外表面固接有多个支撑固定板；所述支撑固定板固接在密封箱的内部；所述研磨单元包括研磨件、紧固件、连接柱、压力调节柱、齿轮、链条、电机、轴承、轴向转动环、电机固定板、限位板和材料导向管。
优选的，所述研磨容器的内部转动连接有研磨件；所述研磨件的上端固接有连接柱；所述连接柱上螺纹固接有压力调节柱；所述压力调节柱上开孔固接第一紧固件固接在连接柱上；所述压力调节柱上套接固接有第一齿轮；所述第一齿轮上啮合连接有链条；所述链条上啮合连接有第二齿轮；所述第二齿轮固接在电机的输出轴上；所述电机固接在电机固定板上；所述电机固定板固接在密封箱的内部；所述压力调节柱上还螺纹套接有轴向转动环；所述轴向转动环上套接固接有多个轴承；所述轴承固接在电机固定板；所述压力调节柱上端可拆卸固接有限位板；所述限位板上开槽固接有第二紧固件；所述第二紧固件螺纹固接在轴向转动环上；所述研磨容器下端连通固接有材料导向管。
优选的，所述研磨容器的数量为两个；所述研磨容器位于上方的连通固接有材料导向管；所述材料导向管的下端开口对准位于下方的研磨件。
优选的，所述研磨件为上端圆锥状、中端圆柱状和下端半球状样式；所述研磨件的中间部分直径逐渐增大。
优选的，所述材料导向管为塑料制成。
优选的，所述进出口盖的边缘处均固接有密封条。
本实用新型的有益效果是：
1、本实用新型通过研磨容器、研磨件、输出孔、紧固件、连接柱、压力调节柱、齿轮、链条、电机、轴承和轴向转动环的结构设计,实现了大面积比的逐级高效研磨和简单调节研磨压力的功能，解决了传统的研磨设备研磨效率低的问题，提高了研磨纳米材料的效率；
2、本实用新型通过密封箱、密封盖、万向轮、进出口盖、收集盒、密封通垫和材料导向管的结构设计,实现了与外界密封且方便使用的功能，解决了传统的制备箱密封性不高的问题，提高了制备箱的密封性和使用的便携性。
（发明人：孙文洁;赵峰;李金霞;张婷）
