申请日2021.01.29
公开（公告）日2021.03.02
IPC分类号C02F9/14
摘要
本实用新型公开了一种高效一体化污水处理设备，包括前处理筒体，前处理筒体的外部依次套设有同轴设置的生物反应筒体、MBR生化反应筒体和清水筒体，前处理筒体、生物反应筒体、MBR生化反应筒体和清水筒体的直径依次变大，高度依次降低；前处理筒体的顶部与导流管的一端连接，导流管的另一端与进污管连接，连接处安装有过滤网；生物反应筒体、MBR生化反应筒体和清水筒体的顶端和低端均封闭设置；本实用新型可以提高设备的集成化程度，使各功能单元排布紧凑合理，缩小占地面积；方便在冬季严寒情况下做好设备的保温工作，降低保温成本。
权利要求书

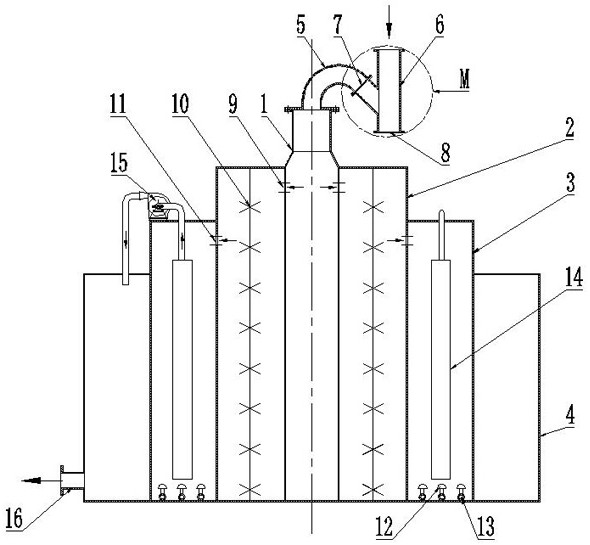

1.一种高效一体化污水处理设备，其特征在于：包括前处理筒体（1），前处理筒体（1）的外部依次套设有同轴设置的生物反应筒体（2）、MBR生化反应筒体（3）和清水筒体（4）；所述前处理筒体（1）、生物反应筒体（2）、MBR生化反应筒体（3）和清水筒体（4）的直径依次变大，高度依次降低；所述前处理筒体（1）的顶部与导流管（5）的一端连接，导流管（5）的另一端与进污管（6）连接，连接处安装有过滤网（7）；所述生物反应筒体（2）、MBR生化反应筒体（3）和清水筒体（4）的顶端和低端均封闭设置。
2.如权利要求1所述的高效一体化污水处理设备，其特征在于：所述进污管（6）由相互连通的竖直管和倾斜管组成，竖直管中心线与倾斜管中心线之间的夹角为45°，竖直管的下部端口处安装有端板（8）。
3.如权利要求1所述的高效一体化污水处理设备，其特征在于：所述前处理筒体（1）的内腔与生物反应筒体（2）的内腔通过第一导流孔（9）实现连通，所述第一导流孔（9）开设在前处理筒体（1）的筒壁上，第一导流孔（9）的数量为多个，呈圆周均布。
4.如权利要求1所述的高效一体化污水处理设备，其特征在于：所述生物反应筒体（2）的内腔与MBR生化反应筒体（3）的内腔通过第二导流孔（11）实现连通，所述第二导流孔（11）开设在生物反应筒体（2）的筒壁上，第二导流孔（11）的数量为多个，呈圆周均布。
5.如权利要求1所述的高效一体化污水处理设备，其特征在于：所述生物反应筒体（2）内部安装有组合填料（10），组合填料（10）呈圆周均布在生物反应筒体（2）的环形内腔中。
6.如权利要求1所述的高效一体化污水处理设备，其特征在于：所述MBR生化反应筒体（3）的内腔底部安装有多个圆形的曝气管（13），相邻曝气管（13）之间等间距设置，所述曝气管（13）上分别安装有多个等间距设置的曝气头（12）。
7.如权利要求1所述的高效一体化污水处理设备，其特征在于：所述MBR生化反应筒体（3）的环形内腔中安装有多个MBR膜组件（14），MBR膜组件（14）呈圆周均布，MBR膜组件（14）位于曝气头（12）的上方。
8.如权利要求7所述的高效一体化污水处理设备，其特征在于：所述MBR膜组件（14）通过管路连接有输送泵（15），输送泵（15）的出口通过管路与清水筒体（4）的内腔相连通；所述输送泵（15）安装在MBR生化反应筒体（3）的顶部。
9.如权利要求1所述的高效一体化污水处理设备，其特征在于：所述清水筒体（4）的筒壁上设置有出水口（16）。
说明书
一种高效一体化污水处理设备
技术领域
本实用新型涉及一种高效一体化污水处理设备，属于污水处理设备技术领域。
背景技术
一体化污水处理设备包括地埋式和地上式两种，地埋式一体化污水处理设备可埋入地表下，设备上方地表可作为绿化或其他用地，不需做保温，全自动操控，噪音低，无异味；地上式一体化污水处理设备是将主体设备安装在地面上，需求占用地面空间，北方地区需做保温，也正是由于安装在地面上，因而设备的保护保养便利、毛病少，不受地形地域约束，用途广。
但是目前的地上式一体化污水处理设备存在着装置集成化程度低，功能布局分散，体积大，占地面积多的缺点；此外冬季严寒情况需要做保温时，由于设备体积比较大，导致保温成本较高。
综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。
实用新型内容
本实用新型针对背景技术中的不足，提供一种高效一体化污水处理设备，可以提高设备的集成化程度，使各功能单元排布紧凑合理，缩小占地面积；方便在冬季严寒情况下做好设备的保温工作，降低保温成本。
为解决以上技术问题，本实用新型采用以下技术方案：
一种高效一体化污水处理设备，包括前处理筒体，前处理筒体的外部依次套设有同轴设置的生物反应筒体、MBR生化反应筒体和清水筒体；所述前处理筒体、生物反应筒体、MBR生化反应筒体和清水筒体的直径依次变大，高度依次降低；所述前处理筒体的顶部与导流管的一端连接，导流管的另一端与进污管连接，连接处安装有过滤网；所述生物反应筒体、MBR生化反应筒体和清水筒体的顶端和低端均封闭设置。
进一步地，所述进污管由相互连通的竖直管和倾斜管组成，竖直管中心线与倾斜管中心线之间的夹角为45°，竖直管的下部端口处安装有端板。
进一步地，所述前处理筒体的内腔与生物反应筒体的内腔通过第一导流孔实现连通，所述第一导流孔开设在前处理筒体的筒壁上，第一导流孔的数量为多个，呈圆周均布。
进一步地，所述生物反应筒体的内腔与MBR生化反应筒体的内腔通过第二导流孔实现连通，所述第二导流孔开设在生物反应筒体的筒壁上，第二导流孔的数量为多个，呈圆周均布。
进一步地，所述生物反应筒体内部安装有组合填料，组合填料呈圆周均布在生物反应筒体的环形内腔中。
进一步地，所述MBR生化反应筒体的内腔底部安装有多个圆形的曝气管，相邻曝气管之间等间距设置，所述曝气管上分别安装有多个等间距设置的曝气头。
进一步地，所述MBR生化反应筒体的环形内腔中安装有多个MBR膜组件，MBR膜组件呈圆周均布，MBR膜组件位于曝气头的上方。
进一步地，所述MBR膜组件通过管路连接有输送泵，输送泵的出口通过管路与清水筒体的内腔相连通；所述输送泵安装在MBR生化反应筒体的顶部。
进一步地，所述清水筒体的筒壁上设置有出水口。
本实用新型采用以上技术方案后，与现有技术相比，具有以下优点：
本实用新型中，污水处理的前处理单元、生物反应单元、MBR生化反应单元以及清水收集单元排布合理紧凑，各功能单元按照由里到外的方式依次排布，提高了设备的集成化程度，缩小了占地面积；
本实用新型中的各功能单元由于是采用由内到外的方式依次排布，所以在冬季严寒情况下，只需要做好最外围功能单元的保温工作即可，无需各个功能单元都做保温，使得保温工作方便，大大降低了保温成本；
本实用新型设备结构设计合理美观，出水更加优质稳定，污水在前处理单元、生物反应单元、MBR生化反应单元之间输送时均通过溢流的方式，使得整体设备节能降耗。
（发明人：张增宝;郭健;王晓玲;刘臣;贾琦;张晓丽;曾庆波）
