申请日2020.07.23
公开（公告）日2021.03.09
IPC分类号C02F1/44; B01D69/06; B01D65/08; B02C13/06
摘要
本实用新型公开了一种无机平板膜污水处理设备，包括壳体，所述壳体的两侧均固定连接有固定架，两个固定架相对一侧的顶部固定连接有横板，所述横板的顶部固定连接有箱体，所述箱体顶部的左侧连通有进水管，所述箱体的右侧固定连接有电机，所述电机的输出端固定连接有搅拌轴，所述搅拌轴的左侧贯穿至箱体的内腔。本实用新型通过壳体、固定架、横板、箱体、进水管、电机、搅拌轴、搅拌杆、出水管、卡槽、限位板、拉杆和平板膜本体的配合使用，能够有效的解决传统无机平板膜污水处理设备在过滤过程中容易导致堵塞的问题，该装置能够将污水中的杂质进行充分的打散，避免结块，从而降低堵塞的现象，提高了污水处理效率。
权利要求书

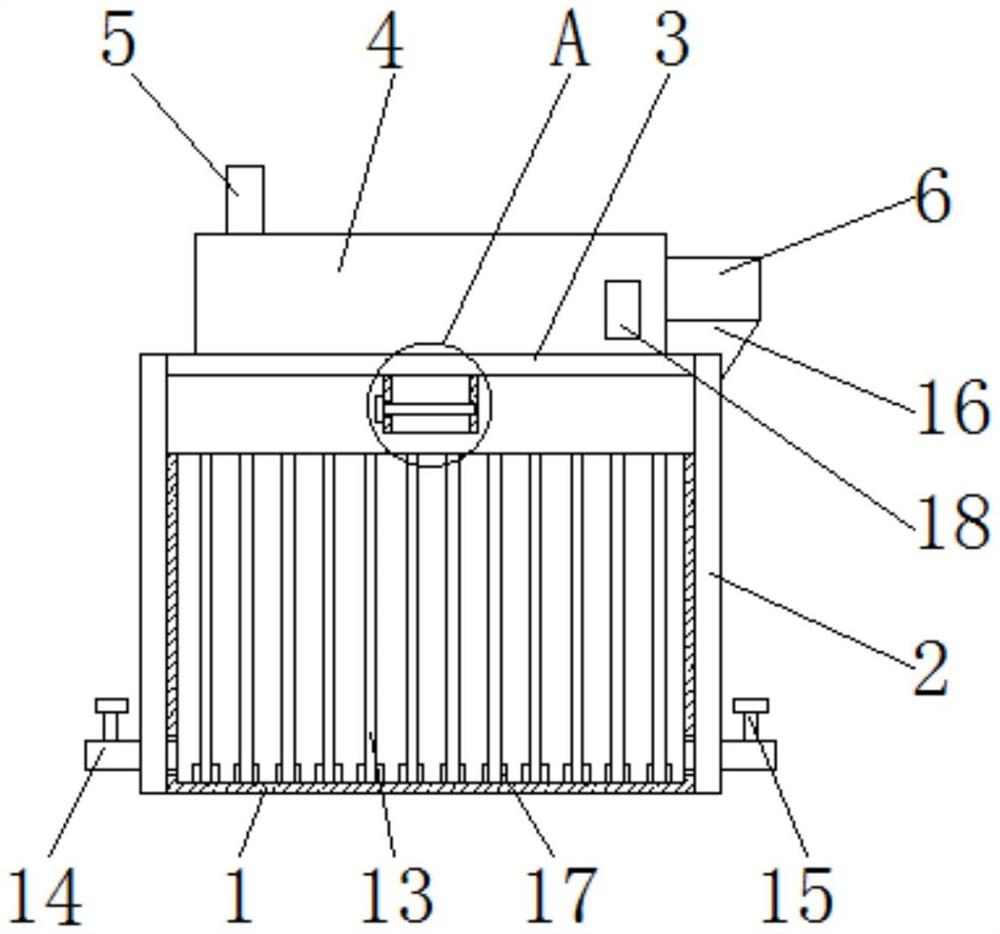

1.一种无机平板膜污水处理设备，包括壳体(1)，其特征在于：所述壳体(1)的两侧均固定连接有固定架(2)，两个固定架(2)相对一侧的顶部固定连接有横板(3)，所述横板(3)的顶部固定连接有箱体(4)，所述箱体(4)顶部的左侧连通有进水管(5)，所述箱体(4)的右侧固定连接有电机(6)，所述电机(6)的输出端固定连接有搅拌轴(7)，所述搅拌轴(7)的左侧贯穿至箱体(4)的内腔，所述搅拌轴(7)的左侧通过轴承与箱体(4)内腔的左侧活动连接，所述搅拌轴(7)的顶部和底部均固定连接有搅拌杆(8)，所述箱体(4)的底部连通有出水管(9)，所述出水管(9)内腔的右侧开设有卡槽(10)，所述卡槽(10)的内腔设置有限位板(11)，所述限位板(11)的左侧贯穿至出水管(9)的外部并固定连接有拉杆(12)，所述壳体(1)的内腔固定连接有平板膜本体(13)，所述平板膜本体(13)的顶部与壳体(1)内腔的顶部平行。
2.根据权利要求1所述的一种无机平板膜污水处理设备，其特征在于：所述壳体(1)底部的两侧均连通有排水管(14)，所述排水管(14)的顶部连通有阀门(15)。
3.根据权利要求1所述的一种无机平板膜污水处理设备，其特征在于：所述电机(6)的底部固定连接有底座(16)，所述底座(16)的左侧与箱体(4)固定连接。
4.根据权利要求1所述的一种无机平板膜污水处理设备，其特征在于：所述壳体(1)内腔的底部固定连接有限位块(17)，且每两个限位块(17)为一组，所述平板膜本体(13)的两侧位于两个限位块(17)之间。
5.根据权利要求1所述的一种无机平板膜污水处理设备，其特征在于：所述箱体(4)表面的右侧固定连接有控制器(18)，所述控制器(18)通过导线与电机(6)电性连接。
说明书
一种无机平板膜污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种无机平板膜污水处理设备。
背景技术
污水回用是将城市污水、工业污水通过膜生物反应器等设备处理之后，将其用于绿化、冲洗、补充观赏水体等非饮用目的，膜生物反应器为膜分离技术与生物处理技术有机结合的新型污水处理系统，以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，目前传统的无机平板膜设备在处理污水时，无法有效的将污水中的污泥分离，容易导致堵塞，从而降低了污水处理的效果。
实用新型内容
本实用新型的目的在于提供一种无机平板膜污水处理设备，具备避免堵塞的优点，解决了目前传统的无机平板膜设备在处理污水时，无法有效的将污水中的污泥分离，容易导致堵塞，从而降低了污水处理的效果的问题。
为实现上述目的，本实用新型提供如下技术方案：一种无机平板膜污水处理设备，包括壳体，所述壳体的两侧均固定连接有固定架，两个固定架相对一侧的顶部固定连接有横板，所述横板的顶部固定连接有箱体，所述箱体顶部的左侧连通有进水管，所述箱体的右侧固定连接有电机，所述电机的输出端固定连接有搅拌轴，所述搅拌轴的左侧贯穿至箱体的内腔，所述搅拌轴的左侧通过轴承与箱体内腔的左侧活动连接，所述搅拌轴的顶部和底部均固定连接有搅拌杆，所述箱体的底部连通有出水管，所述出水管内腔的右侧开设有卡槽，所述卡槽的内腔设置有限位板，所述限位板的左侧贯穿至出水管的外部并固定连接有拉杆，所述壳体的内腔固定连接有平板膜本体，所述平板膜本体的顶部与壳体内腔的顶部平行。
优选的，所述壳体底部的两侧均连通有排水管，所述排水管的顶部连通有阀门。
优选的，所述电机的底部固定连接有底座，所述底座的左侧与箱体固定连接。
优选的，所述壳体内腔的底部固定连接有限位块，且每两个限位块为一组，所述平板膜本体的两侧位于两个限位块之间。
优选的，所述箱体表面的右侧固定连接有控制器，所述控制器通过导线与电机电性连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过壳体、固定架、横板、箱体、进水管、电机、搅拌轴、搅拌杆、出水管、卡槽、限位板、拉杆和平板膜本体的配合使用，能够有效的解决传统无机平板膜污水处理设备在过滤过程中容易导致堵塞的问题，该装置能够将污水中的杂质进行充分的打散，避免结块，从而降低堵塞的现象，提高了污水处理效率。
2、本实用新型通过设置排水管和阀门，能够方便对壳体内部经过过滤的水进行排出，通过设置底座，能对电机进行支撑，从而保证了电机的稳定性，通过设置限位块，能够对平板膜本体进行安装，从而提高了稳定性，通过设置控制器，能够用于控制电机的启停，从而达到搅拌污水的目的。
（发明人：邓建波;汤拥军）
