申请日2020.06.10
公开（公告）日2021.02.26
IPC分类号B01D29/35; B01D29/64; B01D29/68
摘要
本实用新型公开了自清式过滤器，包括外壳、锥斗、支撑机构和清洁条；外壳：所述外壳为上端敞口的筒状壳体，外壳的上端通过螺栓连接有顶盖，顶盖的中部安装孔内固定有进液管，所述顶盖的下表面固定有滤网，所述滤网为筒状网，且滤网和进液管同轴线；锥斗：所述锥斗的上端与滤网的下端口固定相连，锥斗的下端延伸至外壳的下端外侧，所述锥斗的下端口设有封盖；支撑机构：所述支撑机构固定在进液管的内壁，支撑机构的中部设有转轴，转轴的上端设有锁定组件，所述转轴的中部径向分布有叶片；清洁条：所述清洁条设在滤网的内侧，结构简单，使用方便，能够进行污水的过滤，同时具有自清洗的能力，降低检修的频率。
权利要求书
1.自清式过滤器，其特征在于：包括外壳(1)、锥斗(5)、支撑机构(7)和清洁条(12)；

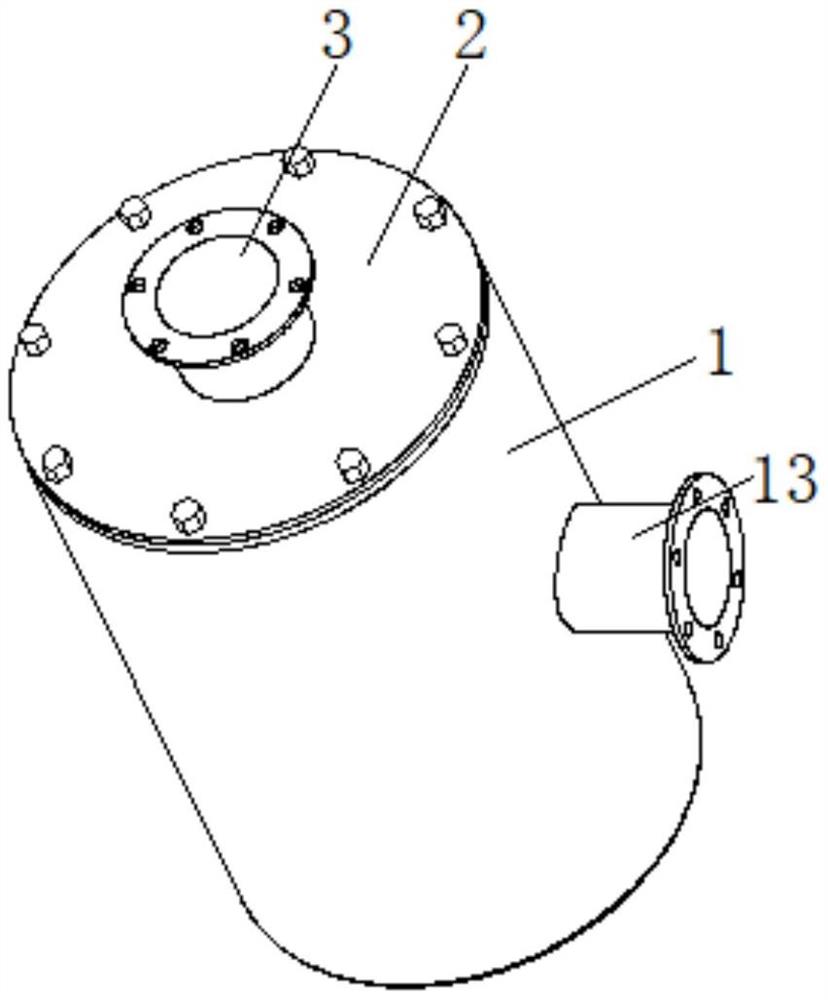

外壳(1)：所述外壳(1)为上端敞口的筒状壳体，外壳(1)的上端通过螺栓连接有顶盖(2)，顶盖(2)的中部安装孔内固定有进液管(3)，所述顶盖(2)的下表面固定有滤网(4)，所述滤网(4)为筒状网，且滤网(4)和进液管(3)同轴线；
锥斗(5)：所述锥斗(5)的上端与滤网(4)的下端口固定相连，锥斗(5)的下端延伸至外壳(1)的下端外侧，所述锥斗(5)的下端口设有封盖(6)；
支撑机构(7)：所述支撑机构(7)固定在进液管(3)的内壁，支撑机构(7)的中部设有转轴(8)，转轴(8)的上端设有锁定组件(9)，所述转轴(8)的中部径向分布有叶片(10)；
清洁条(12)：所述清洁条(12)设在滤网(4)的内侧，所述清洁条(12)的中部固定有固定夹(11)，所述固定夹(11)通过侧杆与转轴(8)的下端固定相连；
其中：还包括出液管(13)，所述出液管(13)的左端固定连接在外壳(1)圆周面中部的接口上。
2.根据权利要求1所述的自清式过滤器，其特征在于：所述支撑机构(7)包括侧架(701)和推力轴承(702)，所述侧架(701)的外侧端固定在进液管(3)的内壁，推力轴承(702)固定在侧架(701)的中心位置，且转轴(8)穿过推力轴承(702)的中心孔。
3.根据权利要求2所述的自清式过滤器，其特征在于：所述锁定组件(9)包括螺母(901)和压环(902)，所述螺母(901)螺纹连接在转轴(8)的最上端，压环(902)套接在转轴(8)上端，且压环(902)处在螺母(901)和推力轴承(702)之间。
4.根据权利要求1所述的自清式过滤器，其特征在于：所述清洁条(12)为螺旋形塑料条，所述清洁条(12)的外侧边缘与滤网(4)的内侧面贴合。
5.根据权利要求1所述的自清式过滤器，其特征在于：还包括清洗管(14)和阀门(15)，所述清洗管(14)连接在外壳(1)底部边缘的接口上，清洗管(14)的中部设有阀门(15)。
说明书
自清式过滤器
技术领域
本实用新型涉及过滤器技术领域，具体为自清式过滤器。
背景技术
目前，在冶金、化工、发电等领域中，常用的水过滤器分为离心式过滤器、砂石式过滤器、筛网式过滤器和叠加式过滤器四种。砂石过滤器和离心过滤器在制造方面技术含量较低，精度不是很高，通常都需要与其他类型的过滤器组合，进行再次处理。前者主要用于敞开水面水源中有机质的前级过滤，后者不能除去与水比重相接近和比水轻的有机质等杂物。叠片式过滤器虽然具有水流阻力小，运行费用低的优点，但存在着清洗工作的技术问题。而筛网式过滤器具有结构简单、造价低廉、过滤效果好、应用广泛等优点，而在使用过程中，滤网的网孔容易被杂质阻塞，进而影响到过滤的效果，需要进行频繁的清洗和更换。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供自清式过滤器，结构简单，使用方便，能够进行污水的过滤，同时具有自清洗的能力，降低检修的频率，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：自清式过滤器，包括外壳、锥斗、支撑机构和清洁条；
外壳：所述外壳为上端敞口的筒状壳体，外壳的上端通过螺栓连接有顶盖，顶盖的中部安装孔内固定有进液管，所述顶盖的下表面固定有滤网，所述滤网为筒状网，且滤网和进液管同轴线；
锥斗：所述锥斗的上端与滤网的下端口固定相连，锥斗的下端延伸至外壳的下端外侧，所述锥斗的下端口设有封盖；
支撑机构：所述支撑机构固定在进液管的内壁，支撑机构的中部设有转轴，转轴的上端设有锁定组件，所述转轴的中部径向分布有叶片；
清洁条：所述清洁条设在滤网的内侧，所述清洁条的中部固定有固定夹，所述固定夹通过侧杆与转轴的下端固定相连；
其中：还包括出液管，所述出液管的左端固定连接在外壳圆周面中部的接口上。
进一步的，所述支撑机构包括侧架和推力轴承，所述侧架的外侧端固定在进液管的内壁，推力轴承固定在侧架的中心位置，且转轴穿过推力轴承的中心孔，通过推力轴承进行支撑，减少转动时的摩擦力，保证转动的有效进行。
进一步的，所述锁定组件包括螺母和压环，所述螺母螺纹连接在转轴的最上端，压环套接在转轴上端，且压环处在螺母和推力轴承之间，锁定组件对转轴进行限位，保证旋转的稳定性。
进一步的，所述清洁条为螺旋形塑料条，所述清洁条的外侧边缘与滤网的内侧面贴合，通过螺旋形的清洁条对滤网内壁的附着物进行清理，避免滤网的阻塞。
进一步的，还包括清洗管和阀门，所述清洗管连接在外壳底部边缘的接口上，清洗管的中部设有阀门，通过清洗管可对滤网进行反向冲洗，不需要拆卸顶盖。
与现有技术相比，本实用新型的有益效果是：本自清式过滤器，具有以下好处：
1、污水经过滤网的过滤，杂质滞留在滤网内侧，起到污水净化的效果，污水进入时可带动叶片和清洁条进行转动，从而对滤网内壁附着的杂质进行刮除，保证水体快速经过；
2、通过推力轴承对压环和转轴进行支撑，减少转动时的摩擦力，保证转动的有效进行；
3、通过清洗管可对滤网进行反向冲洗，不需要拆卸顶盖，使用方便。
（发明人：郑秀明;黄福勇)
