申请日2020.06.02
公开（公告）日2021.03.05
IPC分类号C02F9/04
摘要
本实用新型公开了一种逆渗透法回收回用染整污水处理装置，所述清理机构包括清理电机和刮板，所述清理电机的输出轴固定连接有主动皮带轮，所述刮板的背面固定连接有连接板，所述连接板的内部螺纹连接有丝杆，所述丝杆的一端固定连接有从动皮带轮，本实用新型涉及污水处理技术领域。该逆渗透法回收回用染整污水处理装置，通过滤板、清理电机、刮板、主动皮带轮、连接板、丝杆、从动皮带轮和皮带的配合使用，通过滤板对污水中的悬浮物进行阻隔，利用清理电机带动丝杆转动，使得刮板可以对滤板顶部的悬浮物进行清理，解决了现有的染整污水处理装置没有对污水中悬浮物进行处理，导致处理装置的管道发生堵塞的问题。
权利要求书

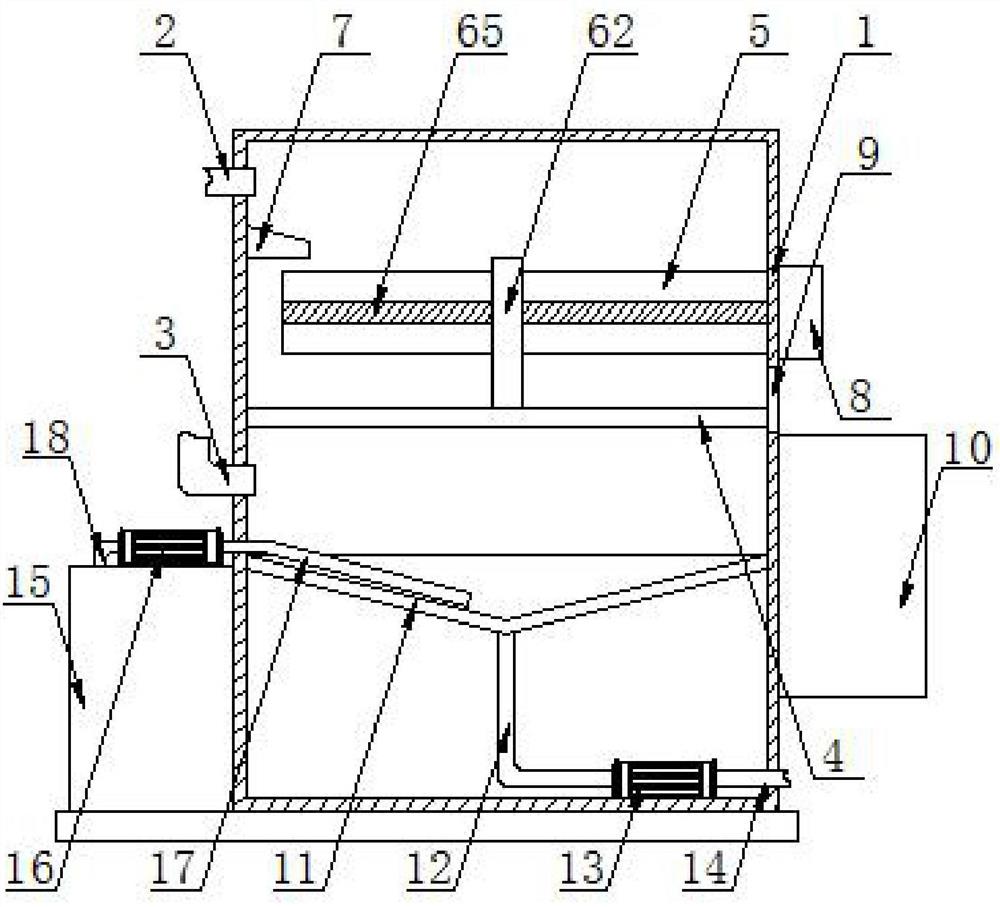

1.一种逆渗透法回收回用染整污水处理装置，包括箱体(1)，所述箱体(1)的一侧分别贯穿有污水进入管(2)和药剂进入管(3)，其特征在于：所述箱体(1)的内壁之间固定连接有滤板(4)，所述箱体(1)的背面开设有移动槽(5)，所述箱体(1)上设置有清理机构(6)；
所述清理机构(6)包括清理电机(61)和刮板(62)，所述清理电机(61)的输出轴固定连接有主动皮带轮(63)，所述刮板(62)的背面固定连接有连接板(64)，所述连接板(64)的内部螺纹连接有丝杆(65)，所述丝杆(65)的一端固定连接有从动皮带轮(66)，所述主动皮带轮(63)与从动皮带轮(66)之间通过皮带(67)传动连接。
2.根据权利要求1所述的一种逆渗透法回收回用染整污水处理装置，其特征在于：所述连接板(64)的外表面与移动槽(5)的内部滑动连接，所述刮板(62)的底部与滤板(4)的顶部接触，所述箱体(1)内壁的一侧固定连接有挡板(7)。
3.根据权利要求1所述的一种逆渗透法回收回用染整污水处理装置，其特征在于：所述箱体(1)的另一侧固定连接有固定连接有固定卡板(8)，所述固定卡板(8)的一侧与丝杆(65)的另一端转动连接，所述箱体(1)的另一侧开设有排污槽(9)，所述箱体(1)的另一侧且位于排污槽(9)的正下方固定连接有收纳箱(10)。
4.根据权利要求1所述的一种逆渗透法回收回用染整污水处理装置，其特征在于：所述箱体(1)的内壁之间且位于滤板(4)的下方固定连接有漏斗(11)，所述漏斗(11)的底部固定连接有第一导管(12)，所述箱体(1)内壁的底部固定连接有抽泵(13)，所述抽泵(13)的输入端与第一导管(12)的一端固定连接，所述抽泵(13)的输出端固定连接有第二导管(14)，所述第二导管(14)的一端贯穿箱体(1)并延伸至箱体(1)的外部。
5.根据权利要求1所述的一种逆渗透法回收回用染整污水处理装置，其特征在于：所述箱体(1)的一侧固定连接有水箱(15)，所述水箱(15)的顶部固定连接有水泵(16)，所述水泵(16)的输入端固定连接有第一水管(17)，所述水泵(16)输出端固定连接有第二水管(18)，所述第一水管(17)的一端贯穿箱体(1)并延伸至箱体(1)的内部，所述第二水管(18)与水箱(15)的顶部固定连接。
6.根据权利要求2所述的一种逆渗透法回收回用染整污水处理装置，其特征在于：所述清理电机(61)通过安装板固定连接于箱体(1)背面的一侧，所述挡板(7)的顶部设置成斜面。
说明书
一种逆渗透法回收回用染整污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种逆渗透法回收回用染整污水处理装置。
背景技术
污水:在生产与生活活动中排放的水的总称。污水:丧失了原来使用功能的水简称为污水。污水是由于水里掺入了新的物质或者因为外界条件的变化，导致水变质不能继续保持原来的使用功能。根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。
纺织染整厂产生的污水具有水量大、有机污染物含量高、悬浮物含量高、碱性大、水质变化大等特点，属于难处理的工业污水，现有的染整污水处理装置只进行简单处理后即排放，在污水中悬浮物含量高，容易导致处理装置的管道发生堵塞，维修时需要较多成本，另外处理效果不够理想且造成水资源浪费，对产生的沉淀物收集困难，使用时不够环保，因此本实用新型提出一种逆渗透法回收回用染整污水处理装置，以解决上述提到的问题。
实用新型内容
针对现有技术的不足，本实用新型提供了一种逆渗透法回收回用染整污水处理装置，解决了现有的染整污水处理装置没有对污水中悬浮物进行处理，导致处理装置的管道发生堵塞，对产生的沉淀物收集困难，使用时不够环保的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种逆渗透法回收回用染整污水处理装置，包括箱体，所述箱体的一侧分别贯穿有污水进入管和药剂进入管，所述箱体的内壁之间固定连接有滤板，所述箱体的背面开设有移动槽，所述箱体上设置有清理机构；
所述清理机构包括清理电机和刮板，所述清理电机的输出轴固定连接有主动皮带轮，所述刮板的背面固定连接有连接板，所述连接板的内部螺纹连接有丝杆，所述丝杆的一端固定连接有从动皮带轮，所述主动皮带轮与从动皮带轮之间通过皮带传动连接。
优选的，所述连接板的外表面与移动槽的内部滑动连接，所述刮板的底部与滤板的顶部接触，所述箱体内壁的一侧固定连接有挡板。
优选的，所述箱体的另一侧固定连接有固定连接有固定卡板，所述固定卡板的一侧与丝杆的另一端转动连接，所述箱体的另一侧开设有排污槽，所述箱体的另一侧且位于排污槽的正下方固定连接有收纳箱。
优选的，所述箱体的内壁之间且位于滤板的下方固定连接有漏斗，所述漏斗的底部固定连接有第一导管，所述箱体内壁的底部固定连接有抽泵，所述抽泵的输入端与第一导管的一端固定连接，所述抽泵的输出端固定连接有第二导管，所述第二导管的一端贯穿箱体并延伸至箱体的外部。
优选的，所述箱体的一侧固定连接有水箱，所述水箱的顶部固定连接有水泵，所述水泵的输入端固定连接有第一水管，所述水泵输出端固定连接有第二水管，所述第一水管的一端贯穿箱体并延伸至箱体的内部，所述第二水管与水箱的顶部固定连接。
优选的，所述清理电机通过安装板固定连接于箱体背面的一侧，所述挡板的顶部设置成斜面。
有益效果
本实用新型提供了一种逆渗透法回收回用染整污水处理装置。与现有技术相比具备以下有益效果：
(1)、该逆渗透法回收回用染整污水处理装置，通过在清理机构包括清理电机和刮板，清理电机的输出轴固定连接有主动皮带轮，刮板的背面固定连接有连接板，连接板的内部螺纹连接有丝杆，丝杆的一端固定连接有从动皮带轮，主动皮带轮与从动皮带轮之间通过皮带传动连接，通过滤板、清理电机、刮板、主动皮带轮、连接板、丝杆、从动皮带轮和皮带的配合使用，通过滤板对污水中的悬浮物进行阻隔，利用清理电机带动丝杆转动，使得刮板可以对滤板顶部的悬浮物进行清理，解决了现有的染整污水处理装置没有对污水中悬浮物进行处理，导致处理装置的管道发生堵塞的问题。
(2)、该逆渗透法回收回用染整污水处理装置，通过在箱体的内壁之间且位于滤板的下方固定连接有漏斗，漏斗的底部固定连接有第一导管，箱体内壁的底部固定连接有抽泵，抽泵的输入端与第一导管的一端固定连接，抽泵的输出端固定连接有第二导管，水泵的输入端固定连接有第一水管，水泵输出端固定连接有第二水管，通过抽泵、第一导管、第二导管、漏斗、水泵、第一水管和第二水管的配合使用，通过使用药剂进行处理，待污水静止之后，产生的沉淀物静止在漏斗内壁的底部，通过水泵将处理后的污水抽出，再利用抽泵方便将沉淀物抽出，使用时环保。
（发明人：余天波;滕树辉;汪义伟;）
