申请日2020.07.10
公开（公告）日2021.03.09
IPC分类号C02F9/14; B63B35/00
摘要
本申请涉及污水处理的领域，尤其是涉及一种用于黑臭河涌综合治理的污水处理装置，包括船体，船体上设置有用于处理黑臭河涌污水的污水处理系统，船体的一侧竖直贯穿开设有铰接孔，铰接孔内竖直设置有圆柱形的固定杆；固定杆的下端外周面上水平铰接有若干支撑杆，固定杆上还设置有使若干支撑杆的下端相互靠近或相互远离的联动机构。上述方案使装载有污水处理系统的船体保持在黑臭河涌中部，且减少了污水处理系统受到水流冲击而靠岸的可能性，使得污水处理系统的工作更稳定，提高了污水处理系统对黑臭河涌的水体进行净化处理的效率。
权利要求书

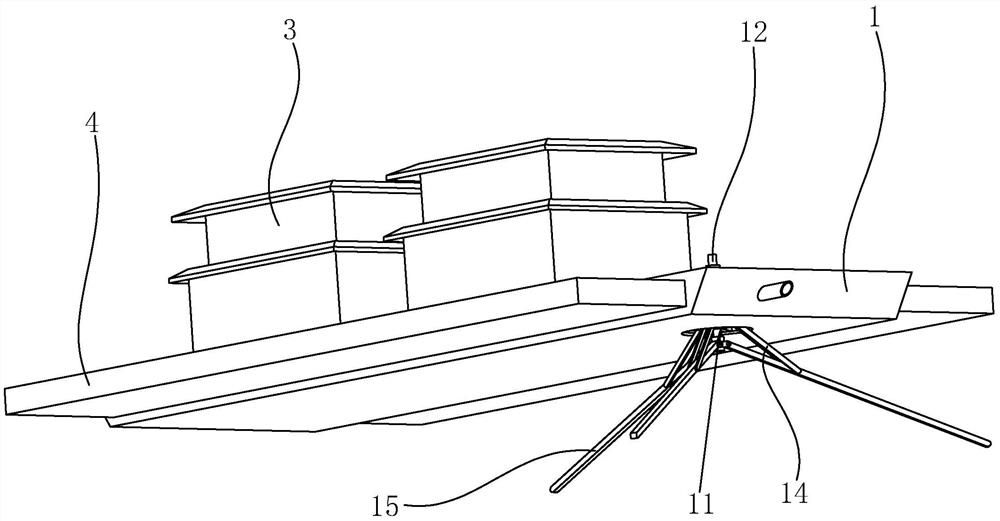

1.一种用于黑臭河涌综合治理的污水处理装置，包括船体(1)，所述船体(1)上设置有用于处理黑臭河涌污水的污水处理系统，其特征在于：所述船体(1)的一侧竖直贯穿开设有铰接孔(11)，所述铰接孔(11)内竖直设置有圆柱形的固定杆(12)；所述固定杆(12)的下端外周面上水平铰接有若干支撑杆(15)，所述固定杆(12)上还设置有使若干支撑杆(15)的下端相互靠近或相互远离的联动机构。
2.根据权利要求1所述的用于黑臭河涌综合治理的污水处理装置，其特征在于：所述联动机构包括套接滑动在固定杆(12)上的圆柱形联动柱(13)，所述联动柱(13)与各所述支撑杆(15)之间均设置有联动杆(14)，各所述联动杆(14)的一端与所述联动柱(13)水平铰接，另一端分别与对应的各所述支撑杆(15)水平铰接。
3.根据权利要求2所述的用于黑臭河涌综合治理的污水处理装置，其特征在于：所述联动柱(13)上设置有限制所述联动柱(13)相对于所述固定杆(12)滑动的限位件。
4.根据权利要求3所述的用于黑臭河涌综合治理的污水处理装置，其特征在于：所述限位件包括与所述联动柱(13)的外周面螺纹连接的圆柱形把手(131)，所述把手(131)靠近所述联动柱(13)的外周面的一端端面突出固定有螺柱(132)，所述联动柱(13)的外周面与所述螺柱(132)对应的位置贯穿开设有螺纹孔(133)；所述螺柱(132)与所述螺纹孔(133)螺纹连接。
5.根据权利要求1所述的用于黑臭河涌综合治理的污水处理装置，其特征在于：若干所述支撑杆(15)为三组，三组所述支撑杆(15)沿所述固定杆(12)的轴线圆周均匀排布。
6.根据权利要求2所述的用于黑臭河涌综合治理的污水处理装置，其特征在于：各所述支撑杆(15)与所述联动柱(13)之间均通过两组所述联动杆(14)连接。
7.根据权利要求1所述的用于黑臭河涌综合治理的污水处理装置，其特征在于：三组所述支撑杆(15)的下端端部均尖锐设置。
8.根据权利要求4所述的用于黑臭河涌综合治理的污水处理装置，其特征在于：所述把手(131)的外周面上套接有橡胶套(134)。
说明书
一种用于黑臭河涌综合治理的污水处理装置
技术领域
本申请涉及污水处理的领域，尤其是涉及一种用于黑臭河涌综合治理的污水处理装置。
背景技术
随着城市居民生活水平的提高，城市生活污水的排放量呈急剧上升趋势，由于生活污水没有完全的截污纳管及被肆意排放等原因，一部分生活污水流入附近河道。生活污水中耗氧性有机物和氮磷进入水体后，无论其是否有充分的溶解氧，在适合的水温下都将受到好氧放线菌或厌氧微生物的降解，排放出不同种类发臭物质，使原本清澈的河涌变为黑臭河涌。使河涌附近居民的居住环境恶化，且对居民的身体健康造成损害。为了治理黑臭河涌，人们通常使用污水净化处理装置净化河涌内的污水。
相关的一种用于河涌污水净化处理的污水处理装置包括船体和污水处理系统，污水处理系统包括生态处理床组合器、二沉池和生态小岛；生态处理床组合器包括从上到下依次堆叠的第一层至第八层生态床，每层生态床依次设有进水室、填料室和出水室，填料室侧壁上设置有电子起搏器；出水室设有出水口，上一层生态床的出水室与下一层生态床的进水室通过出水口联通，第一层生态床填料室填充有PVC填料，第二层、第四层和第八层生态床填料室填充有粒径不同的卵石，第三层生态床填料室填充有陶粒，第五层生态床填料室填充有砂石，第六层生态床填料室填充有砂石与活性炭的混合物，第七层生态床填料室填充有陶料。进水泵将污水泵入生态床组合器，生态床组合器对污水进行反复多层处理，经过处理的污水会流进二沉池中。当二沉池中水的溶解氧含量未达到设计需求时，水泵重新将二沉池中的水泵入生态床组合器中，进行再次净化，不断循环，直到二沉池中水的溶解氧含量达到设计需求，二沉池将处理后的水排出。船体两侧外挂的水生植物生态小岛，可以达到利用水生植物的生存特性，对水体中的有害物质进行吸收分解的作用。该污水处理装置效率高、能耗小，而且能够长期不间断的稳定处理，成本低。
针对上述中的相关技术，发明人认为存在有以下缺陷：
上述相关技术使用船体盛放污水处理系统在河涌上作业，由于水流的作用，船体会随着水流移动，若船体移动至靠近河边的位置，则污水处理系统对河涌污水的覆盖面积会减小，使得污水处理装置的处理效率降低；且靠近河边的水流流速较慢，水流速度的降低使得污水处理系统的处理效率进一步降低，因此存在改进空间。
实用新型内容
为了使装载有污水处理系统的船体保持在黑臭河涌中部，且减少污水处理系统受到水流冲击而靠岸的可能性，使得污水处理系统的工作更稳定，提高污水处理系统对黑臭河涌的水体进行净化处理的效率，本申请提供一种用于黑臭河涌综合治理的污水处理装置。
本申请提供的一种用于黑臭河涌综合治理的污水处理装置采用如下的技术方案：
一种用于黑臭河涌综合治理的污水处理装置，包括船体，所述船体上设置有用于处理黑臭河涌污水的污水处理系统，所述船体的一侧竖直贯穿开设有铰接孔，所述铰接孔内竖直设置有圆柱形的固定杆；所述固定杆的下端外周面上水平铰接有若干支撑杆，所述固定杆上还设置有使若干支撑杆的下端相互靠近或相互远离的联动机构。
通过采用上述技术方案，当船体装载污水处理装置在黑臭河涌上进行污水净化处理时，使用者可以通过操作联动机构使若干支撑杆下端相互靠近，直至若干支撑杆的下端与河涌的底部插接，使装载有污水处理系统的船体保持在黑臭河涌中部的位置，同时减少了污水处理系统受到水流冲击而靠岸的可能性，使得污水处理系统的工作更稳定，提高了污水处理系统对黑臭河涌的水体进行净化处理的效率。使用者可以提前测量船体底部到河涌底部的距离，并根据船体底部到河涌底部的距离更换不同长度的支撑杆，使得即使河涌不同区域的水深发生变化，支撑杆也依然能与河涌底部插接，对船体进行限位；根据河涌的深度更换支撑杆使得支撑杆的适用性更强。
优选的，所述联动机构包括套接滑动在固定杆上的圆柱形联动柱，所述联动柱与各所述支撑杆之间均设置有联动杆，各所述联动杆的一端与所述联动柱水平铰接，另一端分别与对应的各所述支撑杆水平铰接。
通过采用上述技术方案，当联动柱沿固定杆往上滑动时，通过联动杆带动支撑杆向上抬起，此时，使用者可以移动船体；当联动柱往下滑动时，通过联动杆推动支撑杆往下放置，直至支撑杆的下端插接进河涌的底部，此时，船体被限位。支撑杆与河涌底部插接使装载有污水处理系统的船体保持在黑臭河涌上水流速度最快的位置，同时减少了污水处理系统受到水流冲击而靠岸的可能性，使得污水处理系统的工作更稳定，提高了污水处理系统对黑臭河涌的水体进行净化处理的效率。
优选的，所述联动柱上设置有限制所述联动柱相对于所述固定杆滑动的限位件。
通过采用上述技术方案，当船体装载污水处理装置移动到指定位置，并使支撑杆与河涌底部插接后，使用限位件限制联动柱相对与固定杆的滑动；联动柱的固定使得与联动柱通过联动杆连接的支撑杆被固定，进而使得船体被稳定限制在指定的位置。此时，装载有污水处理系统的船体保持在黑臭河涌上水流速度最快的位置，同时减少了污水处理系统受到水流冲击而靠岸的可能性，使得污水处理系统的工作更稳定，提高污水处理系统对黑臭河涌的水体进行净化处理的效率。
优选的，所述限位件包括与所述联动柱的外周面螺纹连接的圆柱形把手，所述把手靠近所述联动柱的外周面的一端端面突出固定有螺柱，所述联动柱的外周面与所述螺柱对应的位置贯穿开设有螺纹孔；所述螺柱与所述螺纹孔螺纹连接。
通过采用上述技术方案，把手方便使用者控制联动柱沿固定杆上下滑动，进而便于控制支撑杆的提起和放下。当使用者将把手提起或放下后，通过旋转把手，使得螺栓被旋进螺纹孔并抵紧固定杆，此时，在摩擦力的作用下，联动柱与固定杆之间将不能产生相对运动，即联动柱被固定。固定的联动柱使得支撑杆被固定在提起的位置或与河涌的底部插接的位置，进而使得使用者可以通过船体稳定地移动污水处理装置的位置，或使污水处理装置稳定地保持河流中部，净化水体。
优选的，若干所述支撑杆为三组，三组所述支撑杆沿所述固定杆的轴线圆周均匀排布。
通过采用上述技术方案，由于三组支撑杆沿固定杆轴线圆周均匀排布，且三组支撑杆的上端相互靠近、下端相互远离，使得当三组支撑杆同时插接河涌的底部时，三组支撑杆形成稳定的三角支撑结构，使得船体能够承受各个方向的水流载荷。三角支撑结构使得船体的位置被稳定地限制，船体上装载的污水处理系统保持在河流中部的位置。
优选的，各所述支撑杆与所述联动柱之间均通过两组所述联动杆连接。
通过采用上述技术方案，由于各支撑杆与联动柱之间均通过两组联动杆进行连接，使得各支撑杆与联动柱之间的连接更稳固，可以更好地抵御水流的冲击，也使得联动柱被限位后，通过联动杆稳定地限制支撑杆的位置，保证了污水处理装置在指定区域稳定工作。
优选的，三组所述支撑杆的下端端部均尖锐设置。
通过采用上述技术方案，当三组支撑杆的下端与河涌的底部插接时，三组支撑杆下端的尖锐部分均插进河涌底部的泥土中，使得支撑杆与河涌底部之间的固定更稳定，进而使得支撑杆对船体的限位更稳定，保证了污水处理系统的稳定工作。
优选的，所述把手的外周面上套接有橡胶套。
通过采用上述技术方案，橡胶的材质较粗糙，有较大的摩擦力，当使用者持握把手工作时，把手不易打滑，使得使用者更稳定地持握把手滑动联动柱，也使得使用者更稳定地旋转把手对联动柱进行限位，进而使得使用者更稳定地移动船体或对船体进行限位，保证了污水处理系统稳定净化水体。
综上所述，本申请包括以下至少一种有益技术效果：
1.通过在铰接孔内设置固定杆，并在固定杆的下端铰接有若干支撑杆，若干支撑杆的长度大于船体底部到河涌底部的最大距离，使得当支撑杆与河涌底部插接时，支撑杆对船体进行限位；通过在固定杆上套接联动柱，并在联动柱与各支撑杆间铰接联动杆，使得使用者通过控制联动柱沿固定杆滑动来控制支撑杆与河涌底部的插接固定，限制船体的位置，使装载有污水处理系统的船体保持在黑臭河涌中部，且减少污水处理系统受到水流冲击而靠岸的可能性，使得污水处理系统的工作更稳定，提高污水处理系统对黑臭河涌的水体进行净化处理的效率；
2.通过设置三组支撑杆，且三组支撑杆沿固定杆的轴线圆周均匀排布，三组支撑杆上端相互靠近、下端相互远离，使得三组支撑杆形成稳定的三角支撑结构；通过支撑杆的下端尖锐设置，使得支撑杆与河涌底部之间的固定更稳定；通过在联动柱上设置有限位件，使得通过联动杆与联动柱连接的支撑杆可以被限制在任意位置，进而使得船体的固定更稳定，保证了污水处理装置的稳定工作。
（发明人：蒋伟忠;陈宇航;燕斌）
