申请日2020.07.16
公开（公告）日2021.03.09
IPC分类号C02F3/32
摘要
本实用新型公开了一种污水生态处理装置，一种污水生态处理装置，包括：装置主体，其外侧面下部设有出水管；搭载填料的填料网槽，其呈扇形且设有多组，填料网槽与装置主体内壁配设的滑动板滑动连接，位于填料网槽正上方的环形气囊，其底部设有多组承载板，其承载板底部通过伸缩杆与填料网槽内底面连接；用于布置污水的进水环，其底部周向设有多个导杆，装置主体外侧面与各个导杆位置对应处分别设有多个导块；用于控制填料网槽升降的控制组件，其导线一端与填料网槽上端中部的对接块连接，其另一端缠绕在卷线轮上。本实用新型装置可有效控制填料及净水植物的设置，并便于对填料进行定期更换，有效对污水进行环保生态化处理。
权利要求书

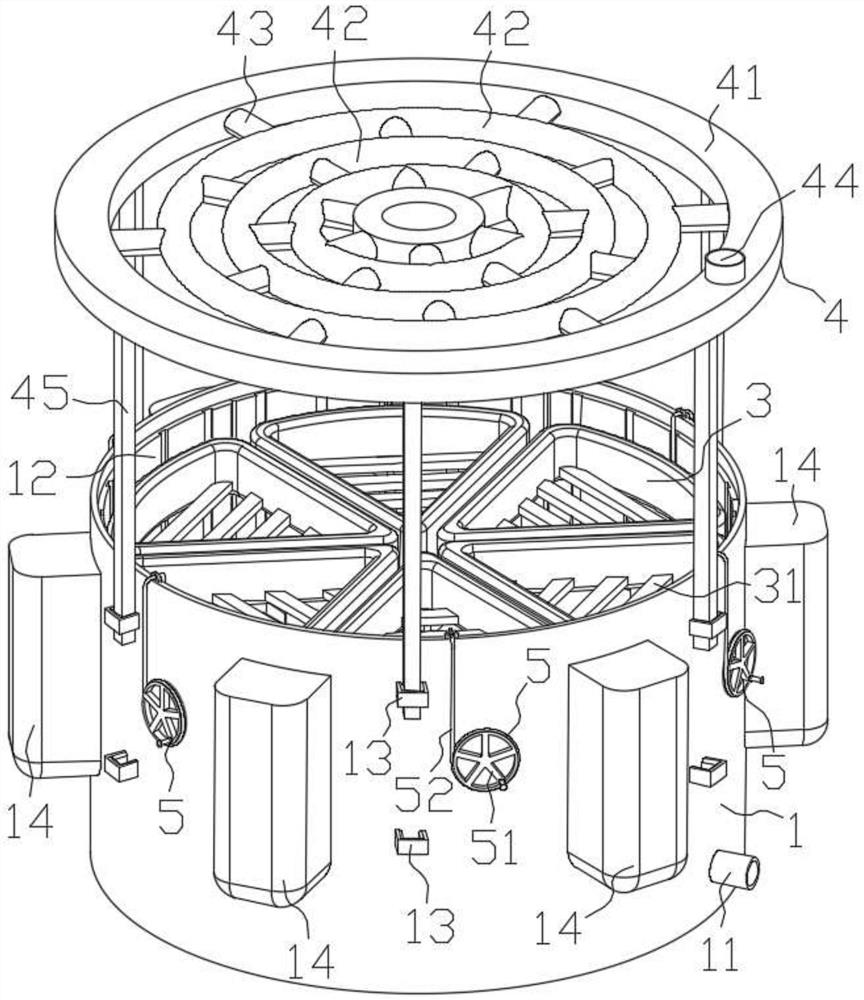

1.一种污水生态处理装置，其特征在于，包括：
容载污水的装置主体(1)，所述装置主体(1)呈圆柱形且内部中空，装置主体(1)外侧面下部设有用于排放污水的出水管(11)；
搭载填料的填料网槽(2)，所述填料网槽(2)呈扇形且设有多组，其拼接构成圆形结构设置在装置主体(1)内，填料网槽(2)与装置主体(1)内壁配设的滑动板(12)滑动连接，
位于填料网槽(2)正上方的环形气囊(3)，所述环形气囊(3)底部设有多组用于放置植物的承载板(31)，环形气囊(3)的承载板(31)底部通过伸缩杆(32)与填料网槽(2)内底面连接；
用于布置污水的进水环(4)，所述进水环(4)底部周向设有多个用于控制升降高度的导杆(45)，所述装置主体(1)外侧面与各个导杆(45)位置对应处分别设有多个导块(13)；
用于控制填料网槽(2)升降的控制组件(5)，所述控制组件(5)设有多组且分别设置于装置主体(1)外侧面与各个填料网槽(2)的位置对应处，控制组件(5)包括卷线轮(51)、导线(52)，所述卷线轮(51)与装置主体(1)外侧面连接，所述导线(52)一端与填料网槽(2)上端中部的对接块(21)连接，其另一端缠绕在卷线轮(51)上。
2.如权利要求1所述的一种污水生态处理装置，其特征在于，所述填料网槽(2)与滑动板(12)对应一侧分别设有多组竖向滑块、竖向滑槽进行滑动导向。
3.如权利要求1所述的一种污水生态处理装置，其特征在于，所述填料网槽(2)前端设有用于相邻两组填料网槽(2)吸合对接的磁块(22)。
4.如权利要求1所述的一种污水生态处理装置，其特征在于，所述装置主体(1)外侧面周向设有多组用于放置备用填料的储料仓(14)。
5.如权利要求1所述的一种污水生态处理装置，其特征在于，所述填料网槽(2)根据使用需求可竖向加装多组，填料网槽(2)两侧内壁上部分别对称设有多组卡块(23)，填料网槽(2)底面与各个卡块(23)位置对应处分别设有一个用于与卡块(23)对接的卡头(24)，所述卡块(23)包括基板(231)、转动块(232)，所述转动块(232)下端通过扭力弹簧轴(233)与基板(231)转动连接。
6.如权利要求1所述的一种污水生态处理装置，其特征在于，所述进水环(4)由进水端环(41)、多组布水环(42)构成，多组所述布水环(42)径长由大到小依次等间距分布在进水端环(41)内侧且依次通过连通管(43)连通，所述进水端环(41)上设有进水口(44)。
说明书
一种污水生态处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体是涉及一种污水生态处理装置。
背景技术
生态化处理是指有效地利用生物链来处理自然界的污染物或者污染源，既达到生态平衡作用，又达到净化环保作用，通过利用自然界的生物链，实现污染源在不同物种之间的吸附、截留、存贮、转化等功能，来处理自然界的污染物或者污染源，既达到生态平衡，又达到净化环保作用，比如污水生态化处理、垃圾生态化处理技术等。
而对于污水的生态化处理常常通过人工湿地、种植高吸附主要污染因子的水生植物、利用天然池塘、天然矿物滤料净化等措施对污水进行有害物质分离，从而达到洁净水体的目的。
然而，现有的污水处理装置尚未出现能够对种植水生植物进行自动调节，保证水生植物有效生长及高效净化处理，并且在采用天然滤料等进行污水处理时，由于其定期更换麻烦复杂，长期使用后不及时替换会造成处理效果逐渐减弱，因而，现需要一种新型的污水生态处理装置来解决上述这些问题，从而推动污水的生态处理。
实用新型内容
为解决上述技术问题，本实用新型提供了一种污水生态处理装置。
本实用新型的技术方案是：一种污水生态处理装置，包括：
容载污水的装置主体，所述装置主体呈圆柱形且内部中空，装置主体外侧面下部设有用于排放污水的出水管；
搭载填料的填料网槽，所述填料网槽呈扇形且设有多组，其拼接构成圆形结构设置在装置主体内，填料网槽与装置主体内壁配设的滑动板滑动连接，
位于填料网槽正上方的环形气囊，所述环形气囊底部设有多组用于放置植物的承载板，环形气囊的承载板底部通过伸缩杆与填料网槽内底面连接；
用于布置污水的进水环，所述进水环底部周向设有多个用于控制升降高度的导杆，所述装置主体外侧面与各个导杆位置对应处分别设有多个导块；
用于控制填料网槽升降的控制组件，所述控制组件设有多组且分别设置于装置主体外侧面与各个填料网槽的位置对应处，控制组件包括卷线轮、导线，所述卷线轮与装置主体外侧面连接，所述导线一端与填料网槽上端中部的对接块连接，其另一端缠绕在卷线轮上。
进一步地，所述填料网槽与滑动板对应一侧分别设有多组竖向滑块、竖向滑槽进行滑动导向。通过设置多组竖向滑块、竖向滑槽可以确保填料网槽升降的平稳性以及避免出现偏离，阻碍与其相邻的填料网槽正常升降。
进一步地，所述填料网槽前端设有用于相邻两组填料网槽吸合对接的磁块。通过设置磁块可以确保各个填料网槽构成了圆形的填料网层，优化操作，通过磁块吸合的反馈即可知晓各个填料网槽是否位于同一水平面。
进一步地，所述装置主体外侧面周向设有多组用于放置备用填料的储料仓。通过储料仓的设计，可以将备用的填料放置其中，然后方便对填料网槽内填料进行更换操作。
进一步地，所述填料网槽根据使用需求可竖向加装多组，填料网槽两侧内壁上部分别对称设有多组卡块，填料网槽底面与各个卡块位置对应处分别设有一个用于与卡块对接的卡头，所述卡块包括基板、转动块，所述转动块下端通过扭力弹簧轴与基板转动连接。通过卡块、卡头的设计，可以使填料网槽根据需要进行快速的组装拼接，从而应对更多情况下的填料安装或在不同填料层上放置不同填料的需求。
进一步地，所述进水环由进水端环、多组布水环构成，多组所述布水环径长由大到小依次等间距分布在进水端环内侧且依次通过连通管连通，所述进水端环上设有进水口。通过进水环的结构设计，利用其将污水均匀布置，避免长期使用下填料出现明显的使用不均匀的问题。
本实用新型的有益效果是：
(1)本实用新型装置通过填料网槽以及环形气囊等组件的设计，利用液面下的填料网槽以及液面处的环形气囊构成的净水植物的组合处理，有效对污水进行环保生态化处理。
(2)本实用新型利用环形气囊的浮力，并利用与填料网槽之间连接的多组伸缩杆，动态补偿液位高度，使净水植物始终处于液面处，确保其对污水的处理效果。
(3)本实用新型利用填料网槽的多组拼接设计，可以根据填料装填需求等，对其在不同的填料层区间放置不同种类的填料，增强对污水的处理效果。
(4)本实用新型利用控制组件与填料网槽的可升降结构设计，可以定期将填料网槽上升对其内载填料进行替换，并且可根据污水进水量对填料网槽内高度进行调节，以保持良好的处理效果。
（发明人：唐娜;赵国庆;张圣虎;王博;卜元卿;赵欣;赵华珒;苏良湖;李辉;季木兰）
