申请日2020.07.04
公开（公告）日2021.03.05
IPC分类号C02F11/13
摘要
本申请公开了一种市政污水厂污泥减量化处理装置，包括支撑组件、滚筒组件和换热组件，支撑组件包括支撑座、支撑杆、封头和托轮，支撑杆安装于支撑座，封头安装于支撑杆，托轮转动安装于支撑座，滚筒组件包括筒体、齿圈、驱动电机和齿轮，筒体的外侧安装有与托轮配合的支撑环，筒体的两侧分别与两个封头相连，齿圈安装于筒体的外侧，齿轮安装于驱动电机的输出端，换热组件包括空心轴和中空桨叶，空心轴架设于两个封头，中空桨叶安装于空心轴，中空桨叶处于筒体的内部。本方案通过向空心轴的内部通入换热介质，通过间接换热的方式，使得换热后的可以重新利用，避免热风直接换热后无法重新利用，降低能源的消耗。
权利要求书
1.一种市政污水厂污泥减量化处理装置，其特征在于，包括

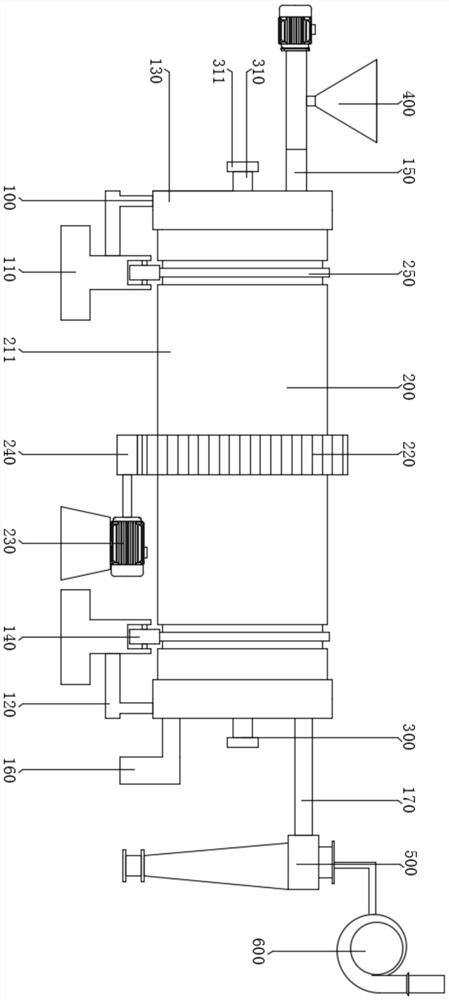

支撑组件（100），所述支撑组件（100）设置有两个，所述支撑组件（100）包括支撑座（110）、支撑杆（120）、封头（130）和托轮（140），所述支撑杆（120）安装于所述支撑座（110）的侧部，所述封头（130）安装于所述支撑杆（120）的上部，所述托轮（140）转动安装于所述支撑座（110）的上部，一个所述封头（130）的侧部连接有进料管（150），另一个所述封头（130）的侧部连接有排料管（160）和排气管（170）；
滚筒组件（200），所述滚筒组件（200）包括筒体（210）、齿圈（220）、驱动电机（230）和齿轮（240），所述筒体（210）的两侧呈开口设置，所述筒体（210）的外侧安装有与所述托轮（140）配合的支撑环（250），所述筒体（210）的两侧分别与两个所述封头（130）转动相连，所述支撑环（250）架设于所述托轮（140）的上部，所述齿圈（220）安装于所述筒体（210）的外侧，所述齿轮（240）安装于所述驱动电机（230）的输出端，所述齿轮（240）与所述齿圈（220）相啮合；
换热组件（300），所述换热组件（300）包括空心轴（310）和中空桨叶（320），所述空心轴（310）架设于两个所述封头（130），所述空心轴（310）的两端分别从两个所述封头（130）的中部穿过，所述中空桨叶（320）安装于所述空心轴（310）的侧部，所述中空桨叶（320）与所述空心轴（310）的连通，所述中空桨叶（320）处于所述筒体的内部。
2.如权利要求1所述的一种市政污水厂污泥减量化处理装置，其特征在于，所述托轮（140）的侧部设置有限位环（141），所述托轮（140）的外壁为光滑面。
3.如权利要求1所述的一种市政污水厂污泥减量化处理装置，其特征在于，还包括螺旋输料器（400），所述螺旋输料器（400）安装于所述进料管（150）的侧部，所述螺旋输料器（400）的绞龙伸入所述筒体（210）的内部。
4.如权利要求3所述的一种市政污水厂污泥减量化处理装置，其特征在于，还包括旋风分离器（500）和引风机（600），所述旋风分离器（500）通过管路连接于所述排气管（170）的出气端，所述引风机（600）的进气端通过管路与所述旋风分离器（500）的出气端相连。
5.如权利要求1所述的一种市政污水厂污泥减量化处理装置，其特征在于，所述筒体（210）的外侧包裹有保温层（211），所述保温层（211）包括保温棉层（2111）和聚氨酯发泡隔热层（2112），所述保温棉层（2111）包裹于所述筒体（210）的外侧，所述聚氨酯发泡隔热层（2112）包裹于所述保温棉层（2111）的外侧。
6.如权利要求2所述的一种市政污水厂污泥减量化处理装置，其特征在于，所述支撑环（250）处于所述限位环（141）的内侧，所述支撑环（250）的外壁为光滑面。
7.如权利要求1所述的一种市政污水厂污泥减量化处理装置，其特征在于，所述空心轴（310）的数量范围为两个到四个，所述空心轴（310）的外壁为光滑面，所述空心轴（310）的两端均安装有快速接头（311）。
8.如权利要求1所述的一种市政污水厂污泥减量化处理装置，其特征在于，所述中空桨叶（320）呈楔型设置，所述中空桨叶（320）与所述筒体（210）的内壁构成过料通道。
说明书
一种市政污水厂污泥减量化处理装置
技术领域
本申请涉及污泥处理技术领域，具体而言，涉及一种市政污水厂污泥减量化处理装置。
背景技术
随着城市的快速发展，城市化、工业化进程步伐不断加快，市政污水处理厂的规模和处理量在不断扩大，活性污泥法作为目前最为成熟的生物法，在市政污水处理中应用广泛，然而作为生物处理过程的副产物，污泥产量持续快速增加。而目前的污水处理厂普遍存在“重水轻泥”的现象，使得污水处理快速发展，而污泥处理严重滞后，污泥处理处置缺口巨大，污泥处理和处置要实现减量化、无害化及资源化，达到节能减排和发展循环经济的处置目标。
目前，污泥的减量化处理一般是通过烘干机进行，现有的烘干一般是通过热风直接与污泥接触，进行换热并将污泥中的水分带走，热风换热后直接排出，而热风带有大量的热量，直接排出造成较大的浪费。
实用新型内容
本申请的主要目的在于提供一种市政污水厂污泥减量化处理装置，以解决相关技术中污泥烘干减量过程中，热风带走较大的热量，造成了较大的能源浪费的问题。
为了实现上述目的，本申请提供了一种市政污水厂污泥减量化处理装置，包括支撑组件、滚筒组件和换热组件，所述支撑组件设置有两个。
所述支撑组件包括支撑座、支撑杆、封头和托轮，所述支撑杆安装于所述支撑座的侧部，所述封头安装于所述支撑杆的上部，所述托轮转动安装于所述支撑座的上部，一个所述封头的侧部连接有进料管，另一个所述封头的侧部连接有排料管和排气管，所述滚筒组件包括筒体、齿圈、驱动电机和齿轮，所述筒体的两侧呈开口设置，所述筒体的外侧安装有与所述托轮配合的支撑环，所述筒体的两侧分别与两个所述封头转动相连，所述支撑环架设于所述托轮的上部，所述齿圈安装于所述筒体的外侧，所述齿轮安装于所述驱动电机的输出端，所述齿轮与所述齿圈相啮合，所述换热组件包括空心轴和中空桨叶，所述空心轴架设于两个所述封头，所述空心轴的两端分别从两个所述封头的中部穿过，所述中空桨叶安装于所述空心轴的侧部，所述中空桨叶与所述空心轴的连通，所述中空桨叶处于所述筒体的内部。
在本实用新型的一种实施例中，所述托轮的侧部设置有限位环，所述托轮的外壁为光滑面。
在本实用新型的一种实施例中，该市政污水厂污泥减量化处理装置还包括螺旋输料器，所述螺旋输料器安装于所述进料管的侧部，所述螺旋输料器的绞龙伸入所述筒体的内部。
在本实用新型的一种实施例中，该市政污水厂污泥减量化处理装置还包括旋风分离器和引风机，所述旋风分离器通过管路连接于所述排气管的出气端，所述引风机的进气端通过管路与所述旋风分离器的出气端相连。
在本实用新型的一种实施例中，所述筒体的外侧包裹有保温层，所述保温层包括保温棉层和聚氨酯发泡隔热层，所述保温棉层包裹于所述筒体的外侧，所述聚氨酯发泡隔热层包裹于所述保温棉层的外侧。
在本实用新型的一种实施例中，所述支撑环处于所述限位环的内侧，所述支撑环的外壁为光滑面。
在本实用新型的一种实施例中，所述空心轴的数量范围为两个到四个，所述空心轴的外壁为光滑面，所述空心轴的两端均安装有快速接头。
在本实用新型的一种实施例中，所述中空桨叶呈楔型设置，所述中空桨叶与所述筒体的内壁构成过料通道。
在本申请实施例中，提供一种市政污水厂污泥减量化处理装置，通过外部的热源中向空心轴的一端内部通入换热介质，介质流过中空桨叶，通过驱动电机的运行带动筒体转动，筒体的转动带动污泥转动，利用空心轴和中空桨叶与污泥接触，对污泥进行换热，换热后的介质通过空心轴的另一端排出，即可重新进入热源中，有效的实现介质热量的回收利用，避免了现有直接通过热风换热，换热之后的热风无法重新利用，降低能源的消耗，进而可以降低处理的成本。
（发明人：张月茹;卜志威）
