申请日2020.07.06
公开（公告）日2021.03.09
IPC分类号C02F1/00
摘要

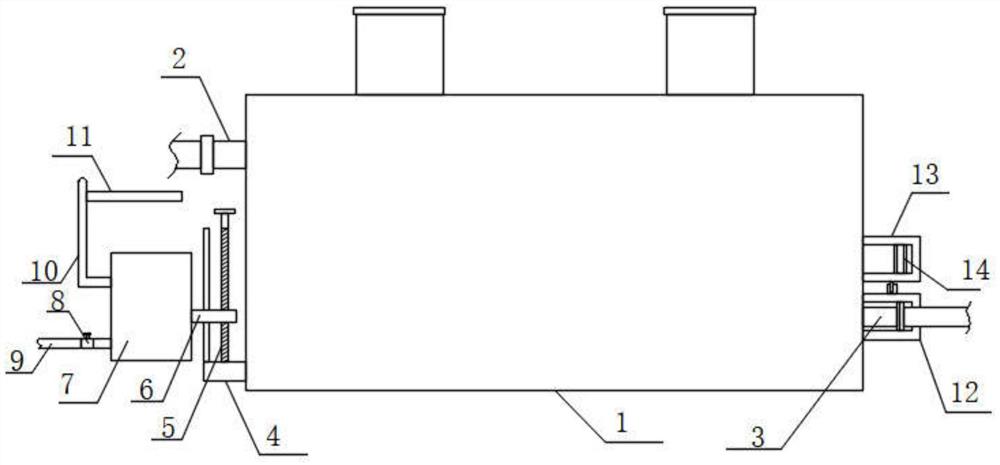

本实用新型公开了一种一体化污水处理装置，包括装置本体、出水口、进水口，所述装置本体的侧面设有调节机构，所述调节机构包括固定块、螺杆、移动块，所述移动块上设有盛水槽，所述盛水槽背离移动块的表面设有阀门、连接杆，所述阀门上设有出水管，所述连接杆上设有连接梁，所述连接梁上对称设有卡槽；进水口与管道的连接处被固定半环、移动半环覆盖遮挡，且连接处被半环板限位，避免进水口与管道连接处受到外界的影响而导致气密性降低，避免发生漏水的情况，出水口处发生外漏漏水时，漏水滴落至盛水槽内且盛水槽内蓄水，打开阀门且便于将盛水槽内蓄水收集，便于将盛水槽内蓄水用于蔬菜、果树浇水等再循环利用，避免发生水资源浪费。
权利要求书
1.一体化污水处理装置，包括装置本体（1）、出水口（2）、进水口（3），其特征在于：所述装置本体（1）的侧面设有调节机构，所述调节机构包括固定块（4）、螺杆（5）、移动块（6），所述移动块（6）上设有盛水槽（7），所述盛水槽（7）背离移动块（6）的表面设有阀门（8）、连接杆（10），所述阀门（8）上设有出水管（9），所述连接杆（10）上设有连接梁（11），所述连接梁（11）上对称设有卡槽（16）。
2.根据权利要求1所述的一体化污水处理装置，其特征在于：所述固定块（4）位于装置本体（1）背离进水口（3）的表面上，所述螺杆（5）的顶端设有手轮及底端贯穿移动块（6）并与固定块（4）转动连接，所述移动块（6）与螺杆（5）通过螺纹旋合连接。
3.根据权利要求1所述的一体化污水处理装置，其特征在于：所述盛水槽（7）为半圆形状，所述盛水槽（7）的顶部开设有半圆形状的蓄水槽，所述阀门（8）、出水管（9）、蓄水槽内部连通。
4.根据权利要求1所述的一体化污水处理装置，其特征在于：所述连接杆（10）包括下水平部与上竖直部，所述连接梁（11）的一端与上竖直部的顶端连接，所述连接梁（11）远离连接杆（10）的部分位于盛水槽（7）的上侧位置，所述卡槽（16）为半圆形状。
5.根据权利要求1所述的一体化污水处理装置，其特征在于：所述装置本体（1）的侧面设有固定半环（12），所述固定半环（12）上转动连接有移动半环（13），所述固定半环（12）、移动半环（13）上均设有旋杆（15），所述旋杆（15）的端部设有半环板（14）。
6.根据权利要求5所述的一体化污水处理装置，其特征在于：所述固定半环（12）、移动半环（13）贴合时组成一个“T”型的空腔，所述进水口（3）位于空腔内，两个所述半环板（14）分别与固定半环（12）、移动半环（13）通过螺纹旋合连接，所述半环板（14）为弧形形状，所述半环板（14）上设有弧形的限位槽。
说明书
一体化污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一体化污水处理装置。
背景技术
一体化污水处理设备适用于住宅小区、村庄、村镇、办公楼、商场、宾馆、饭店、疗养院、机关、学校、部队、医院、高速公路、铁路、工厂、矿山、旅游景区等生活污水和与之类似的屠宰、水产品加工、食品等中小型规模工业有机废水的处理和回用，经该设备处理的污水，水质达到国家污水处理综合排放标准一级B标准，达到污水处理再循环利用的目的。
现有的一体化污水处理设备在使用时，存在出水口处连接的管道长时间下坠会发生管道连接不够紧密，发生漏水情况的问题，为此我们提出一体化污水处理装置。
实用新型内容
本实用新型的目的在于提供一体化污水处理装置，以解决上述背景技术中提出的一体化污水处理设备在使用时，存在出水口处连接的管道长时间下坠会发生管道连接不够紧密，发生漏水情况的问题。
为实现上述目的，本实用新型提供如下技术方案：一体化污水处理装置，包括装置本体、出水口、进水口，所述装置本体的侧面设有调节机构，所述调节机构包括固定块、螺杆、移动块，所述移动块上设有盛水槽，所述盛水槽背离移动块的表面设有阀门、连接杆，所述阀门上设有出水管，所述连接杆上设有连接梁，所述连接梁上对称设有卡槽。
优选的，所述固定块位于装置本体背离进水口的表面上，所述螺杆的顶端设有手轮及底端贯穿移动块并与固定块转动连接，所述移动块与螺杆通过螺纹旋合连接。
优选的，所述盛水槽为半圆形状，所述盛水槽的顶部开设有半圆形状的蓄水槽，所述阀门、出水管、蓄水槽内部连通。
优选的，所述连接杆包括下水平部与上竖直部，所述连接梁的一端与上竖直部的顶端连接，所述连接梁远离连接杆的部分位于盛水槽的上侧位置，所述卡槽为半圆形状。
优选的，所述装置本体的侧面设有固定半环，所述固定半环上转动连接有移动半环，所述固定半环、移动半环上均设有旋杆，所述旋杆的端部设有半环板。
优选的，所述固定半环、移动半环贴合时组成一个“T”型的空腔，所述进水口位于空腔内，两个所述半环板分别与固定半环、移动半环通过螺纹旋合连接，所述半环板为弧形形状，所述半环板上设有弧形的限位槽。
与现有技术相比，本实用新型的有益效果是：
1.通过设计的固定半环、移动半环、半环板、旋杆，进水口与管道的连接处被固定半环、移动半环覆盖遮挡，且连接处被半环板限位，使进水口与管道连接紧密，避免进水口与管道连接处受到外界的影响而导致气密性降低，避免发生漏水的情况。
2.通过设计的盛水槽，出水口处发生外漏漏水时，漏水滴落至盛水槽内且盛水槽内蓄水，打开阀门且便于将盛水槽内蓄水收集，便于将盛水槽内蓄水用于蔬菜、果树浇水等再循环利用，避免发生水资源浪费。
3.通过设计的连接梁，出水口连接的管道置于连接梁上的卡槽处，使水管被限位且水管位于盛水槽上侧位置呈“U”型结构，水管得到支撑，降低水管因下坠发生漏水的概率，发生外漏漏水时，“U”型水管上的外漏的水流至最底端，之后滴落至盛水槽内，避免发生浪费的情况。
（发明人：何丽;周弋翔;刘锐华;王存建;王存标）
