申请日2020.07.03
公开（公告）日2021.03.09
IPC分类号B01D35/16
摘要
本实用新型涉及污水处理技术领域，具体为一种污水处理用格栅机，包括格栅机本体，格栅机本体的右端中部固定连接有固定板，固定板的顶端固定连接有顶板，固定板的底端固定连接有底板，固定板和底板均为“L”型，顶板的顶端安装有电机，电机的输出轴端固定连接有加长轴，加长轴的底端固定连接有第一连接板，第一连接板的底端左部固定连接有连接轴，连接轴的底端固定连接有第二连接板，第二连接板的底端左部固定连接有支撑轴，支撑轴的底端和底板的顶端转动连接，固定板的后端中部安装有气缸，气缸的输出轴端自固定板的后端穿过固定板的中部，固定板的输出轴端固定连接有延伸轴；其便于清洗杂质，清洗效果较好。
权利要求书

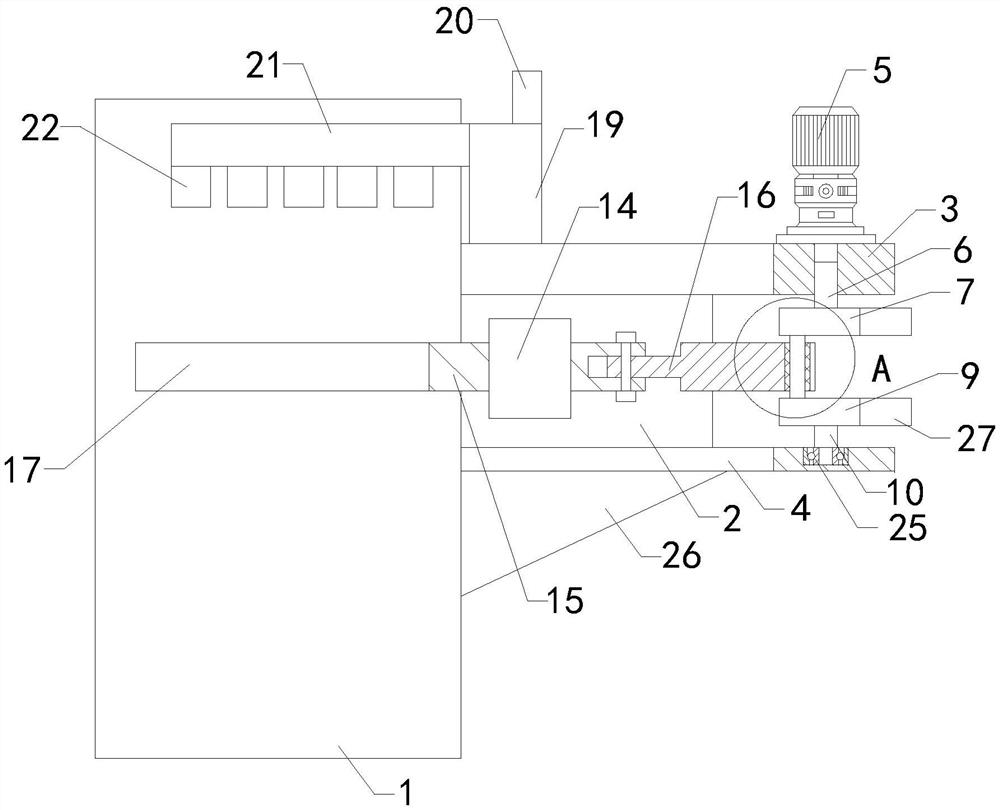

1.一种污水处理用格栅机，包括格栅机本体(1)，其特征在于：所述格栅机本体(1)的右端中部固定连接有固定板(2)，所述固定板(2)的顶端固定连接有顶板(3)，所述固定板(2)的底端固定连接有底板(4)，所述固定板(2)和底板(4)均为“L”型，所述顶板(3)的顶端安装有电机(5)，所述电机(5)的输出轴端固定连接有加长轴(6)，所述加长轴(6)的底端固定连接有第一连接板(7)，所述第一连接板(7)的底端左部固定连接有连接轴(8)，所述连接轴(8)的底端固定连接有第二连接板(9)，所述第二连接板(9)的底端左部固定连接有支撑轴(10)，所述支撑轴(10)的底端和所述底板(4)的顶端转动连接，所述固定板(2)的后端中部安装有气缸(11)，所述气缸(11)的输出轴端自所述固定板(2)的后端穿过所述固定板(2)的中部，所述固定板(2)的输出轴端固定连接有延伸轴(12)，所述延伸轴(12)的前端固定连接有转接板(13)，所述转接板(13)的前端通过螺钉连接有限位套(14)，所述限位套(14)的内部套装有滑动杆(15)，所述滑动杆(15)的外壁和所述限位套(14)的内壁左右滑动连接，所述滑动杆(15)的右端中部设置有凹槽，所述滑动杆(15)的右侧设置有传动杆(16)，所述传动杆(16)的左端插入所述凹槽内，所述传动杆(16)的左部和所述滑动杆(15)的右部转动连接，所述传动杆(16)的右端和所述连接轴(8)的圆周外壁转动连接，所述滑动杆(15)的左端自所述格栅机本体(1)的右端插入所述格栅机本体(1)的内部，所述滑动杆(15)的左端固定连接有刷板(17)，所述刷板(17)的后端固定连接有多组刷毛(18)，所述刷毛(18)的后端和所述格栅机本体(1)的前端贴紧。
2.根据权利要求1所述的一种污水处理用格栅机，其特征在于：所述顶板(3)的顶端左部固定连接有通水箱(19)，所述通水箱(19)的顶端连通有进水管(20)，所述通水箱(19)的左端连通有散水管(21)，所述散水管(21)的底端连通有多组喷淋头(22)。
3.根据权利要求2所述的一种污水处理用格栅机，其特征在于：所述限位套(14)的后端左部和后端右部均固定连接有光轴(23)，所述光轴(23)的后端自所述固定板(2)的前端穿过所述固定板(2)的中部并从所述固定板(2)的后侧伸出。
4.根据权利要求3所述的一种污水处理用格栅机，其特征在于：所述传动杆(16)和所述连接轴(8)的接触处固定连接有耐磨套(24)，所述耐磨套(24)的内壁和所述连接轴(8)的圆周外壁接触。
5.根据权利要求4所述的一种污水处理用格栅机，其特征在于：所述底板(4)和所述支撑轴(10)的接触处设置有轴承(25)。
6.根据权利要求5所述的一种污水处理用格栅机，其特征在于：所述底板(4)的底端固定连接有肋板(26)，所述肋板(26)的左端和所述格栅机本体(1)的右端中部固定连接。
7.根据权利要求6所述的一种污水处理用格栅机，其特征在于：所述第一连接板(7)和第二连接板(9)的右端均固定连接有配重块(27)。
8.根据权利要求7所述的一种污水处理用格栅机，其特征在于：所述格栅机本体(1)的和所述滑动杆(15)的接触处固定连接有密封垫(28)。
说明书
一种污水处理用格栅机
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用格栅机。
背景技术
污水中存在较多的大块杂质，污水处理的过程中，需要用到格栅机将大块杂质在污水中清除。
经检索，专利公开号为CN210448295U公开了内进流孔板式膜格栅机，涉及内进流孔板式膜格栅机技术领域，为解决现有的内进流孔板式膜格栅机，对一些水中的毛发等细小的纤维状物去除效果低，降低了拦截效果的问题。所述外框架的一侧安装有主电机，所述主电机上方的一侧设置有冲洗口，所述外框架的内部安装有过滤网板，所述过滤网板的两侧均设置有传动链条，所述传动链条的内侧设置有驱动链轮，所述驱动链轮设置有两个，所述主轴的下方设置有排渣管道，所述排渣管道一端的内部设置有排渣口，所述外框架的两侧设置有安装支架，所述外框架的一端设置有进水口。
其在使用过程中，由于较多的杂质在格栅机的表面存留后会粘有较多细小的杂质，仅靠冲洗很难清除干净，使用者清理起来很不方便，长期存留杂质会产生异味。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种便于清洗杂质，清洗效果较好的污水处理用格栅机。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用格栅机，包括格栅机本体，所述格栅机本体的右端中部固定连接有固定板，所述固定板的顶端固定连接有顶板，所述固定板的底端固定连接有底板，所述固定板和底板均为“L”型，所述顶板的顶端安装有电机，所述电机的输出轴端固定连接有加长轴，所述加长轴的底端固定连接有第一连接板，所述第一连接板的底端左部固定连接有连接轴，所述连接轴的底端固定连接有第二连接板，所述第二连接板的底端左部固定连接有支撑轴，所述支撑轴的底端和所述底板的顶端转动连接，所述固定板的后端中部安装有气缸，所述气缸的输出轴端自所述固定板的后端穿过所述固定板的中部，所述固定板的输出轴端固定连接有延伸轴，所述延伸轴的前端固定连接有转接板，所述转接板的前端通过螺钉连接有限位套，所述限位套的内部套装有滑动杆，所述滑动杆的外壁和所述限位套的内壁左右滑动连接，所述滑动杆的右端中部设置有凹槽，所述滑动杆的右侧设置有传动杆，所述传动杆的左端插入所述凹槽内，所述传动杆的左部和所述滑动杆的右部转动连接，所述传动杆的右端和所述连接轴的圆周外壁转动连接，所述滑动杆的左端自所述格栅机本体的右端插入所述格栅机本体的内部，所述滑动杆的左端固定连接有刷板，所述刷板的后端固定连接有多组刷毛，所述刷毛的后端和所述格栅机本体的前端贴紧。
优选的，所述顶板的顶端左部固定连接有通水箱，所述通水箱的顶端连通有进水管，所述通水箱的左端连通有散水管，所述散水管的底端连通有多组喷淋头。
优选的，所述限位套的后端左部和后端右部均固定连接有光轴，所述光轴的后端自所述固定板的前端穿过所述固定板的中部并从所述固定板的后侧伸出。
优选的，所述传动杆和所述连接轴的接触处固定连接有耐磨套，所述耐磨套的内壁和所述连接轴的圆周外壁接触。
优选的，所述底板和所述支撑轴的接触处设置有轴承。
优选的，所述底板的底端固定连接有肋板，所述肋板的左端和所述格栅机本体的右端中部固定连接。
优选的，所述第一连接板和第二连接板的右端均固定连接有配重块。
优选的，所述格栅机本体的和所述滑动杆的接触处固定连接有密封垫。
(三)有益效果
与现有技术相比，本实用新型提供了一种污水处理用格栅机，具备以下
有益效果：
该污水处理用格栅机，通过电机带动第一连接板、支撑轴和第二连接板绕电机的输出轴的中心轴旋转，通过支撑轴、传动杆和滑动杆配合，进而带动滑动杆、刷板和刷毛左右移动，通过限位套限制住滑动杆的移动姿态，并且通过气缸输出轴收回，进而带动滑动杆向后移动，进而使刷毛和格栅机本体贴紧，达到便于清洗杂质，清洗效果较好的效果。
（发明人：杨明亮）
