申请日2020.06.11
公开（公告）日2021.02.26
IPC分类号C02F3/12
摘要
本实用新型涉及污水处理附属装置的技术领域，特别是涉及一种小分子分离精度高的生物膜反应器，其可以将多组填料在池体的盛放腔内一次性快速取出，因此可以提高多组填料的清洗便捷性，同时可以提高多组填料的清洗效率；包括池体、曝气机构和多组填料，池体的内部设置有盛放腔，盛放腔的顶端连通设置有观察口，曝气机构的输出端位于盛放腔的底部区域，多组填料自由分散至盛放腔内，盛放腔的左端和右端顶部区域均连通设置有排水管组件和进水管组件，排水管组件的输入端设置有过滤组件；还包括安装板、电机组件、缠绕轮和提升盒，安装板的底端前侧和后侧分别与池体的顶端中部前侧和后侧连接，安装板的顶端中部贯穿设置有穿透孔。
权利要求书

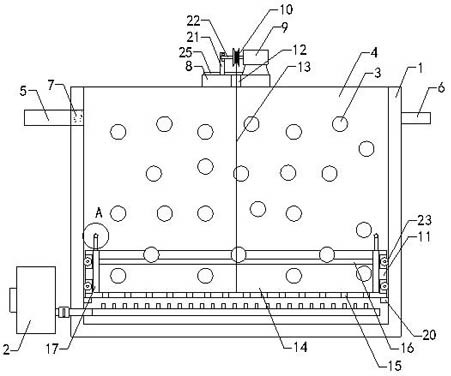

1.一种小分子分离精度高的生物膜反应器，包括池体（1）、曝气机构（2）和多组填料（3），池体（1）的内部设置有盛放腔（4），盛放腔（4）的顶端连通设置有观察口，曝气机构（2）的输出端位于盛放腔（4）的底部区域，多组填料（3）自由分散至盛放腔（4）内，盛放腔（4）的左端和右端顶部区域均连通设置有排水管组件（5）和进水管组件（6），排水管组件（5）的输入端设置有过滤组件（7）；其特征在于，还包括安装板（8）、电机组件（9）、缠绕轮（10）和提升盒（11），安装板（8）的底端前侧和后侧分别与池体（1）的顶端中部前侧和后侧连接，安装板（8）的顶端中部贯穿设置有穿透孔（12），电机组件（9）安装在安装板（8）的顶端中部，缠绕轮（10）安装在电机组件（9）的输出端，缠绕轮（10）上缠绕设置有钢丝绳（13），提升盒（11）与盛放腔（4）滑动卡装，提升盒（11）的顶端设置有存放槽（14），钢丝绳（13）的动力端穿过穿透孔（12）并且与存放槽（14）的底端中部连接，存放槽（14）的底端贯穿设置有多组流出孔（15）。
2.如权利要求1所述的小分子分离精度高的生物膜反应器，其特征在于，还包括两组限位轴（16）、两组推动板（17）和两组操控把手（18），两组限位轴（16）的左端和右端分别与存放槽（14）的左端前侧和后侧以及右端前侧和后侧连接，两组推动板（17）分别与存放槽（14）的左部区域和右部区域滑动卡装，两组推动板（17）的外端前侧和后侧均贯穿设置有两组限位滑孔（19），左侧推动板的两组限位滑孔（19）分别与两组限位轴（16）的左部区域滑动套装，右侧推动板的两组限位滑孔（19）分别与两组限位轴（16）的右部区域滑动套装，两组操控把手（18）的底端分别与两组推动板（17）的顶端中部连接。
3.如权利要求2所述的小分子分离精度高的生物膜反应器，其特征在于，还包括两组挡块（20），两组挡块（20）的外端分别与盛放腔（4）的底部区域左端和右端连接，两组挡块（20）的顶端均与提升盒（11）的底端紧贴。
4.如权利要求3所述的小分子分离精度高的生物膜反应器，其特征在于，还包括加固板（21）和加固轴（22），加固板（21）的底端与安装板（8）的顶端中部左侧连接，加固轴（22）的左端与加固板（21）轴承连接，加固轴（22）的右端与缠绕轮（10）的左端同心连接。
5.如权利要求4所述的小分子分离精度高的生物膜反应器，其特征在于，提升盒（11）的左端、前端、右端和后端均设置有两组辅助槽，两组辅助槽内均转动设置有辅助轮（23）。
6.如权利要求5所述的小分子分离精度高的生物膜反应器，其特征在于，每组限位滑孔内均固定套装设置有直线轴承（24）。
7.如权利要求6所述的小分子分离精度高的生物膜反应器，其特征在于，还包括两组防滑胶垫（25），两组防滑胶垫（25）的底端分别与安装板（8）的顶端前侧和后侧连接。
8.如权利要求7所述的小分子分离精度高的生物膜反应器，其特征在于，两组操控把手（18）的手持部位均设置有多组防滑棱（26）。
说明书
小分子分离精度高的生物膜反应器
技术领域
本实用新型涉及污水处理附属装置的技术领域，特别是涉及一种小分子分离精度高的生物膜反应器。
背景技术
众所周知，生物膜反应器是在反应器中添加各种填料以便微生物附着生长使在填料上形成了一层生物构成的类似于膜的结构以对污水进行处理，其不仅可以吸附铁、铜、铅等金属离子，而且具有很强的分解、氧化有机物的能力，同时具有良好的沉降性能，其在污水处理的领域中得到了广泛的使用；现有的小分子分离精度高的生物膜反应器包括池体、曝气机构和多组填料，池体的内部设置有盛放腔，盛放腔的顶端连通设置有观察口，曝气机构的输出端位于盛放腔的底部区域，多组填料自由分散至盛放腔内，盛放腔的左端和右端顶部区域均连通设置有排水管组件和进水管组件，排水管组件的输入端设置有过滤组件；现有的小分子分离精度高的生物膜反应器使用时，首先通过进水管组件向盛放腔内送入污水，然后将多组填料投入至盛放腔内的污水内，填料的内部容纳附着微生物以便形成一层微生物构成的类似于膜的结构，同时启动曝气机构使其输出端在水底喷出多组气泡，这时多组填料内的微生物则可以对污水中的小分子进行吸附，同时可以分解、氧化有机物，以及使得污水中的悬浮物形成沉淀等，此时则实现了污水的净化处理过程；现有的小分子分离精度高的生物膜反应器使用中发现，池体内的填料使用一段时间后需要被清洗，工作人员人工将多组填料捞出并进行清洗的操作便捷性较差，且效率较低，从而导致实用性较差。
实用新型内容
为解决上述技术问题，本实用新型提供一种可以将多组填料在池体的盛放腔内一次性快速取出，因此可以提高多组填料的清洗便捷性，同时可以提高多组填料的清洗效率，从而增强实用性的小分子分离精度高的生物膜反应器。
本实用新型的小分子分离精度高的生物膜反应器，包括池体、曝气机构和多组填料，池体的内部设置有盛放腔，盛放腔的顶端连通设置有观察口，曝气机构的输出端位于盛放腔的底部区域，多组填料自由分散至盛放腔内，盛放腔的左端和右端顶部区域均连通设置有排水管组件和进水管组件，排水管组件的输入端设置有过滤组件；还包括安装板、电机组件、缠绕轮和提升盒，安装板的底端前侧和后侧分别与池体的顶端中部前侧和后侧连接，安装板的顶端中部贯穿设置有穿透孔，电机组件安装在安装板的顶端中部，缠绕轮安装在电机组件的输出端，缠绕轮上缠绕设置有钢丝绳，提升盒与盛放腔滑动卡装，提升盒的顶端设置有存放槽，钢丝绳的动力端穿过穿透孔并且与存放槽的底端中部连接，存放槽的底端贯穿设置有多组流出孔。
本实用新型的小分子分离精度高的生物膜反应器，还包括两组限位轴、两组推动板和两组操控把手，两组限位轴的左端和右端分别与存放槽的左端前侧和后侧以及右端前侧和后侧连接，两组推动板分别与存放槽的左部区域和右部区域滑动卡装，两组推动板的外端前侧和后侧均贯穿设置有两组限位滑孔，左侧推动板的两组限位滑孔分别与两组限位轴的左部区域滑动套装，右侧推动板的两组限位滑孔分别与两组限位轴的右部区域滑动套装，两组操控把手的底端分别与两组推动板的顶端中部连接。
本实用新型的小分子分离精度高的生物膜反应器，还包括两组挡块，两组挡块的外端分别与盛放腔的底部区域左端和右端连接，两组挡块的顶端均与提升盒的底端紧贴。
本实用新型的小分子分离精度高的生物膜反应器，还包括加固板和加固轴，加固板的底端与安装板的顶端中部左侧连接，加固轴的左端与加固板轴承连接，加固轴的右端与缠绕轮的左端同心连接。
本实用新型的小分子分离精度高的生物膜反应器，提升盒的左端、前端、右端和后端均设置有两组辅助槽，两组辅助槽内均转动设置有辅助轮。
本实用新型的小分子分离精度高的生物膜反应器，每组限位滑孔内均固定套装设置有直线轴承。
本实用新型的小分子分离精度高的生物膜反应器，还包括两组防滑胶垫，两组防滑胶垫的底端分别与安装板的顶端前侧和后侧连接。
本实用新型的小分子分离精度高的生物膜反应器，两组操控把手的手持部位均设置有多组防滑棱
与现有技术相比本实用新型的有益效果为：在需要清洗池体内的填料的时候，工作人员可以直接启动电机组件使得缠绕轮收卷钢丝绳，这时钢丝绳则会将提升盒向上抬起，然后提升盒的存放槽则会将多组填料捞起来，而污水则会通过多组流出孔排出提升盒，待提升盒被带动至移出污水面并且位于池体顶部的时候，这时工作人员便可以直接将多组填料在提升盒内取出进行清洗，清洗完毕之后再放回至提升盒内并且通过电机组件、缠绕轮和钢丝绳配合，在提升盒的重力作用下使得提升盒下移复位即可，即多组填料均被复位至污水中，从而可以将多组填料在池体的盛放腔内一次性快速取出，因此可以提高多组填料的清洗便捷性，同时可以提高多组填料的清洗效率，从而增强实用性。
（发明人：蹇胜勇;宗水波;许均;蒋飞跃）
