申请日2020.07.06
公开（公告）日2021.03.09
IPC分类号C02F3/28; C02F101/30
摘要
本实用新型公开了一种污水处理用缺氧池，包括主体，所述主体的内壁表面对称贯穿开设有两个第一滑动槽，两个所述第一滑动槽的内壁表面均对称开设有第二滑动槽，所述主体的内部设置有支撑板，所述支撑板的内部贯穿设置有第二转动轴，所述第二转动轴的两端均设置有滑轮，所述滑轮嵌入至第二滑动槽的内部；通过设计的第一电机、第一转动轴和搅拌杆，可以对缺氧池内部的污水和生化污泥进行有效的混合，保证高分子有机污染物得到充分的分解，提高了工作效率，通过设计的支撑板、第二电机、第二转动轴和滑轮，可以对搅拌杆进行移动，提高了结构的灵活性。
权利要求书

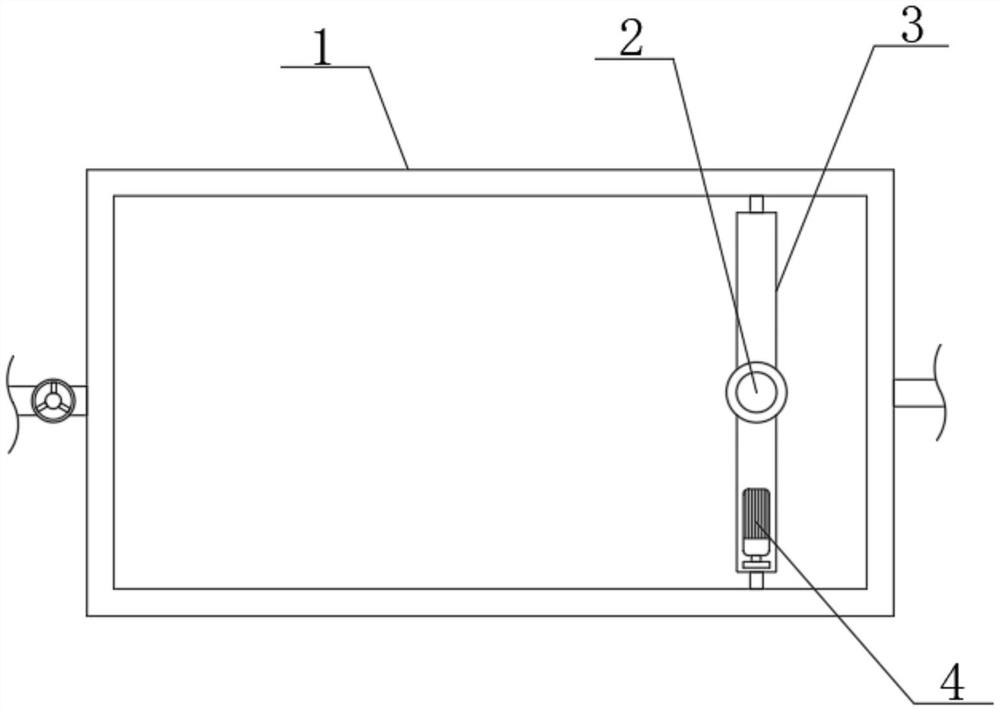

1.一种污水处理用缺氧池，包括主体（1），其特征在于：所述主体（1）的内壁表面对称贯穿开设有两个第一滑动槽（5），两个所述第一滑动槽（5）的内壁表面均对称开设有第二滑动槽（10），所述主体（1）的内部设置有支撑板（3），所述支撑板（3）的内部贯穿设置有第二转动轴（11），所述第二转动轴（11）的两端均设置有滑轮（6），所述滑轮（6）嵌入至第二滑动槽（10）的内部，所述支撑板（3）的表面设置有第一电机（2），所述第一电机（2）的底端设置有第一转动轴（7），所述第一转动轴（7）贯穿支撑板（3）的内部，所述第一转动轴（7）的表面等距离对称固定有多个搅拌杆（8）。
2.根据权利要求1所述的一种污水处理用缺氧池，其特征在于：所述支撑板（3）的一端设置有第二电机（4），所述第二电机（4）的一端与第二转动轴（11）通过皮带连接。
3.根据权利要求1所述的一种污水处理用缺氧池，其特征在于：所述支撑板（3）的两端对称开设有两个连接槽（12），所述主体（1）的内部设置有截面呈“C”型结构的刮板（9），所述刮板（9）与主体（1）的内壁表面相贴合，所述刮板（9）的两端对称固定有两个固定块（14），两个所述固定块（14）的表面开设有截面呈“T”型结构的限位槽（15），所述限位槽（15）的内部放置有截面呈“T”型结构的金属块（16），所述金属块（16）的一端贯穿限位槽（15）至固定块（14）的外部，所述金属块（16）的一端固定连接有连接块（13），所述连接块（13）嵌入至连接槽（12）的内部，所述连接块（13）与连接槽（12）的内壁表面通过螺纹连接。
4.根据权利要求1所述的一种污水处理用缺氧池，其特征在于：所述主体（1）的一端设置有进水管，所述进水管的表面设置有阀门。
5.根据权利要求1所述的一种污水处理用缺氧池，其特征在于：所述主体（1）的另一端设置有出水管，所述出水管的内部设置有过滤网。
说明书
一种污水处理用缺氧池
技术领域
本实用新型属于污水处理技术领域，具体涉及一种污水处理用缺氧池。
背景技术
在污水处理过程中需要使用到缺氧池，缺氧池是相对厌氧和好氧来讲，一般是指溶解氧控制在0.2-0.5mg/l之间的生化系统，缺氧池是指没有溶解氧但有硝酸盐的反应池。缺氧池有水解反应，在脱氮工艺中，其pH值升高。在脱氮工艺中，主要起反硝化去除硝态氮的作用，同时去除部分BOD。也有水解反应提高可生化性的作用。
现有的污水处理用缺氧池在使用时，需要使得污水与生化污泥均匀混合，将污水中有机高分子污染物分解，而在实际处理过程中往往得不到有效的混合，导致污水处理的质量不能达到要求，进而降低了污水处理的工作效率，所以需要设计一种结构解决该问题。
实用新型内容
本实用新型的目的在于提供一种污水处理用缺氧池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用缺氧池，包括主体，所述主体的内壁表面对称贯穿开设有两个第一滑动槽，两个所述第一滑动槽的内壁表面均对称开设有第二滑动槽，所述主体的内部设置有支撑板，所述支撑板的内部贯穿设置有第二转动轴，所述第二转动轴的两端均设置有滑轮，所述滑轮嵌入至第二滑动槽的内部，所述支撑板的表面设置有第一电机，所述第一电机的底端设置有第一转动轴，所述第一转动轴贯穿支撑板的内部，所述第一转动轴的表面等距离对称固定有多个搅拌杆。
优选的，所述支撑板的一端设置有第二电机，所述第二电机的一端与第二转动轴通过皮带连接。
优选的，所述支撑板的两端对称开设有两个连接槽，所述主体的内部设置有截面呈“C”型结构的刮板，所述刮板与主体的内壁表面相贴合，所述刮板的两端对称固定有两个固定块，两个所述固定块的表面开设有截面呈“T”型结构的限位槽，所述限位槽的内部放置有截面呈“T”型结构的金属块，所述金属块的一端贯穿限位槽至固定块的外部，所述金属块的一端固定连接有连接块，所述连接块嵌入至连接槽的内部，所述连接块与连接槽的内壁表面通过螺纹连接。
优选的，所述主体的一端设置有进水管，所述进水管的表面设置有阀门。
优选的，所述主体的另一端设置有出水管，所述出水管的内部设置有过滤网。
与现有技术相比，本实用新型的有益效果是：
1.通过设计的第一电机、第一转动轴和搅拌杆，可以对缺氧池内部的污水和生化污泥进行有效的混合，保证高分子有机污染物得到充分的分解，提高了工作效率，通过设计的支撑板、第二电机、第二转动轴和滑轮，可以对搅拌杆进行移动，提高了结构的灵活性。
2.通过设计的刮板，可以在清理缺氧池时，对粘附在内壁上的污泥进行刮除，降低了工人的劳动强度，通过设计的金属块、连接块和连接槽，可以方便刮板的安装与拆卸。
（发明人：梅叶萍;程士渊;董锡洪;刘锐华;何丽）
