申请日2020.12.03
公开（公告）日2021.03.09
IPC分类号B01D53/18; B01D36/02; B01D36/00
摘要
本发明涉及尾气处理领域，尤其涉及一种污泥烘干尾气处理系统及方法，该系统及处理方法可以有效解决喷头堵塞且堵塞喷头更换操作比较繁琐的问题。该系统包括烘干箱，所述的烘干箱通过第一管路与喷淋塔顶部相连接，喷淋塔右侧连接引风机，所述的喷淋塔顶部与循环管一端相连，循环管向下延伸至喷淋塔内且在底部设有可喷向喷淋塔侧壁的水幕机构，循环管另一端与缓存池相连接，缓存池通过第二管路与喷淋塔底部相连接，所述的循环管上设有循环泵，所述的喷淋塔上侧的循环管上设有过滤装置。它操作简单，使用方便，适用于污泥烘干尾气的处理。
权利要求书
1.一种污泥烘干尾气处理系统，包括烘干箱，所述的烘干箱通过第一管路与喷淋塔顶部相连接，喷淋塔右侧连接引风机，其特征在于：所述的喷淋塔顶部与循环管一端相连，循环管向下延伸至喷淋塔内且在底部设有可喷向喷淋塔侧壁的水幕机构，循环管另一端与缓存池相连接，缓存池通过第二管路与喷淋塔底部相连接，所述的循环管上设有循环泵，所述的喷淋塔上侧的循环管上设有过滤装置。
2.根据权利要求1所述的一种污泥烘干尾气处理系统，其特征在于：所述的水幕机构包括循环管下方的导流圆锥，所述的导流圆锥侧面通过连接片与循环管下端部外侧面固定连接。
3.根据权利要求2所述的一种污泥烘干尾气处理系统，其特征在于：所述的连接片的数量为3个，周向均匀分布。
4.根据权利要求1所述的一种污泥烘干尾气处理系统，其特征在于：所述的缓存池通过第三管路与调节池相连。
5.根据权利要求1所述的一种污泥烘干尾气处理系统，其特征在于：所述的缓存池一侧设有补水口，所述的补水口通过第四管路与污水处理厂的排水管相连接。
6.根据权利要求1所述的一种污泥烘干尾气处理系统，其特征在于：所述的过滤装置包括箱体，箱体整体呈长方体状，上下两侧分别设有进水口和出水口，箱体右侧壁嵌有横向的矩形开口，矩形开口中向内密封插置有可拆卸的过滤组件。
7.根据权利要求6所述的一种污泥烘干尾气处理系统，其特征在于：所述的过滤组件包括上下开口的矩形框架，矩形框架内表面上下两侧分别固定设有横向的过滤网，过滤网之间设有海绵块，矩形框架外端部与箱体右侧面平齐，且外侧面中间位置固定设有把手，把手呈向左侧开口的U型结构。
8.根据权利要求7所述的一种污泥烘干尾气处理系统，其特征在于：所述的箱体前后侧壁和左侧壁上嵌有和矩形框架配合的卡槽，且卡槽内表面粘接有橡胶垫。
9.根据权利要求1所述的一种污泥烘干尾气处理系统，其特征在于：所述的喷淋塔中间位置内侧壁上固定设有冷凝管。
10.本发明提供一种污泥烘干尾气处理方法，其特征在于：包括：S1.循环管的水流通过导流圆锥的导流后扩散而形成一个圆形的水幕，这个水幕会喷淋到喷淋塔的内壁后沿内壁乡下流动，而尾气会经过上述的水幕，这样尾气就会与水幕充分的接触而被水溶解；S2.喷淋塔排出的水通过缓存池收集，然后通过循环泵输送至循环水管中，过滤装置可以对水流起到过滤作用；S3.缓存池排出的水排至调节池中进行处理；同时缓存池的补水口是来自污水处理厂的排水，其排水中含有余氯，这样无需加药，利用余氯可以对污水再次处理；S4.冷凝管可以对水汽起到冷凝作用。
说明书
一种污泥烘干尾气处理系统及处理方法
技术领域
本发明涉及尾气处理领域，具体为一种污泥烘干尾气处理系统及处理方法。
背景技术
现有的一种污泥废气处理系统，如图2所示，污泥通过烘干箱1烘干后，尾气从烘干箱1的顶部通过第一管路11排入到喷淋塔2中，喷淋塔2内部是通过雾化喷头21形成水雾，然后喷淋塔2可以通过引风机3提供负压，从而将烘干箱1的尾气吸入到喷淋塔2中，并与喷淋塔2的水雾接触而形成污水，然后污水再通过第二管路23排出至污水处理池4中进行处理。然而，由于雾化喷头21的喷口比较小，因此在长时间使用过程中容易结垢，从而导致雾化喷头21堵塞，而堵塞的雾化喷头21更换操作比较繁琐。
发明内容
针对现有技术的不足，本发明提供了一种污泥烘干尾气处理系统，该系统及处理方法可以有效解决喷头堵塞且堵塞喷头更换操作比较繁琐的问题。
针对现有技术的不足，本发明提供了一种污泥烘干尾气处理方法，该方法可以有效解决喷头堵塞且堵塞喷头更换操作比较繁琐的问题。

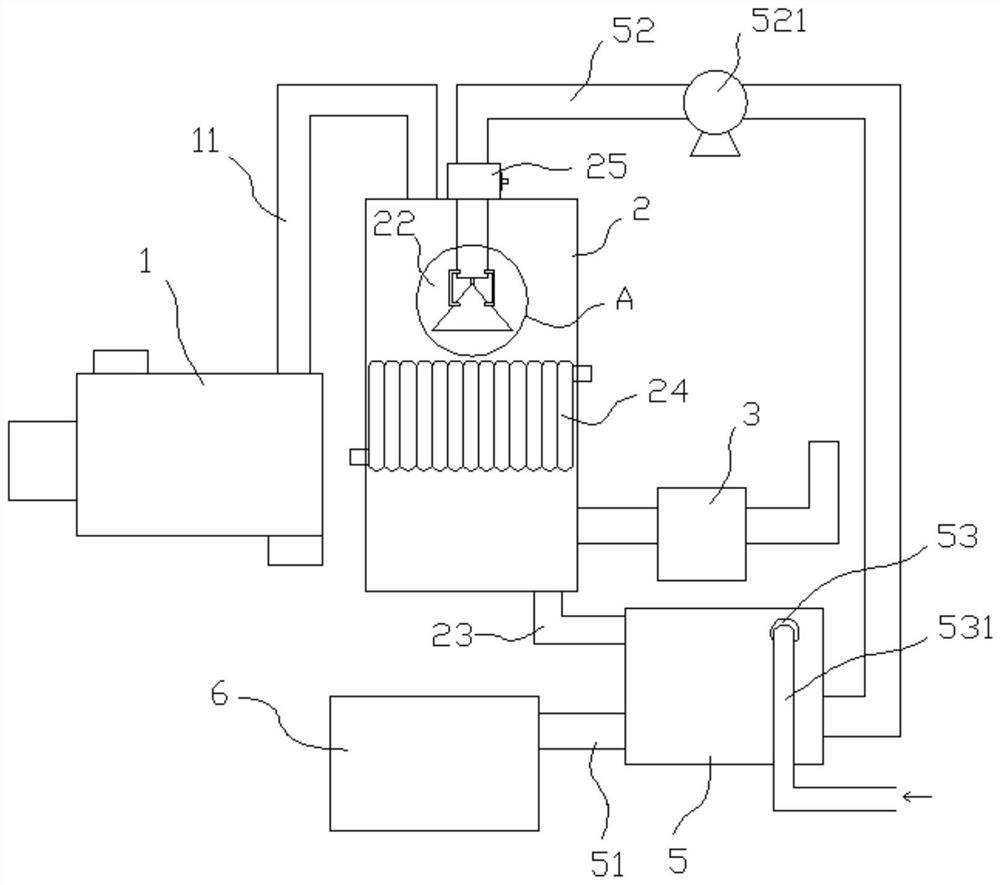

为实现上述目的，本发明提供如下技术方案：一种污泥烘干尾气处理系统，包括烘干箱，所述的烘干箱通过第一管路与喷淋塔顶部相连接，喷淋塔右侧连接引风机，其特征在于：所述的喷淋塔顶部与循环管一端相连，循环管向下延伸至喷淋塔内且在底部设有可喷向喷淋塔侧壁的水幕机构，循环管另一端与缓存池相连接，缓存池通过第二管路与喷淋塔底部相连接，所述的循环管上设有循环泵，所述的喷淋塔上侧的循环管上设有过滤装置。
优选的，所述的水幕机构包括循环管下方的导流圆锥，所述的导流圆锥侧面通过连接片与循环管下端部外侧面固定连接。
优选的，所述的连接片的数量为3个，周向均匀分布。
优选的，所述的缓存池通过第三管路与调节池相连。
优选的，所述的缓存池一侧设有补水口，所述的补水口通过第四管路与污水处理厂的排水管相连接。
优选的，所述的过滤装置包括箱体，箱体整体呈长方体状，上下两侧分别设有进水口和出水口，箱体右侧壁嵌有横向的矩形开口，矩形开口中向内密封插置有可拆卸的过滤组件。
优选的，所述的过滤组件包括上下开口的矩形框架，矩形框架内表面上下两侧分别固定设有横向的过滤网，过滤网之间设有海绵块，矩形框架外端部与箱体右侧面平齐，且外侧面中间位置固定设有把手，把手呈向左侧开口的U型结构。
优选的，所述的箱体前后侧壁和左侧壁上嵌有和矩形框架配合的卡槽，且卡槽内表面粘接有橡胶垫。
优选的，所述的喷淋塔中间位置内侧壁上固定设有冷凝管。
本发明还公开了一种污泥烘干尾气处理方法，其特征在于：包括：S1.循环管的水流通过导流圆锥的导流后扩散而形成一个圆形的水幕，这个水幕会喷淋到喷淋塔的内壁后沿内壁乡下流动，而尾气会经过上述的水幕，这样尾气就会与水幕充分的接触而被水溶解；S2.喷淋塔排出的水通过缓存池收集，然后通过循环泵输送至循环水管中，过滤装置可以对水流起到过滤作用；S3.缓存池排出的水排至调节池中进行处理；同时缓存池的补水口是来自污水处理厂的排水，其排水中含有余氯，这样无需加药，利用余氯可以对污水再次处理；S4.冷凝管可以对水汽起到冷凝作用。
与现有技术相比，本发明提供了一种污泥烘干尾气处理系统及处理方法，具备以下有益效果：
1.本发明通过导流圆锥和连接片的设置，使得水流通过导流圆锥的导流后扩散而形成一个圆形的水幕，这个水幕会喷淋到喷淋塔的内壁后沿内壁乡下流动，而尾气会经过上述的水幕，这样尾气就会与水幕充分的接触而被水溶解，解决了以往雾化喷头出现堵塞的问题。
2.本发明通过缓存池和循环管的设置，使得水流返回到喷淋塔中，利于处理的彻底性。
3.本发明通过补水口的设置，使得污水厂的排水可以进行补水，其排水中含有余氯，这样无需加药，利用余氯可以对污水再次处理。
4.本发明通过过滤装置的设置，可以对水流起到过滤作用，防止杂质进入喷淋塔。
5.本发明通过冷凝管的设置，可以对水汽起到冷凝作用。
（发明人：顾亚军;郭希超;许春洋;严志莹）
