申请日2020.06.19
公开（公告）日2021.03.09
IPC分类号C02F9/08
摘要
本实用新型涉及废水处理技术领域，且公开了一种环保型废水处理回用装置，包括机架，所述机架的内壁底部固定安装有废水箱，所述废水箱的内壁底部固定安装有排污泵，所述机架的正面和背面均固定安装有横梁，所述横梁的相对侧固定安装有止推板，所述止推板的右侧活动安装有滤框。该环保型废水处理回用装置，通过废水箱内部的滤网对废水进行初步过滤并除掉废水中的漂浮物和较大杂质，再通过启动排污泵，排污泵通过第一导流管将废水抽入滤框中，并通过启动液压泵，液压泵通过液压缸带动压紧板对滤框内部的废水进行挤压，废水在滤板和滤布的作用下制成滤饼，从而对污水进行固液分离，达到简单方便预处理的效果。
权利要求书

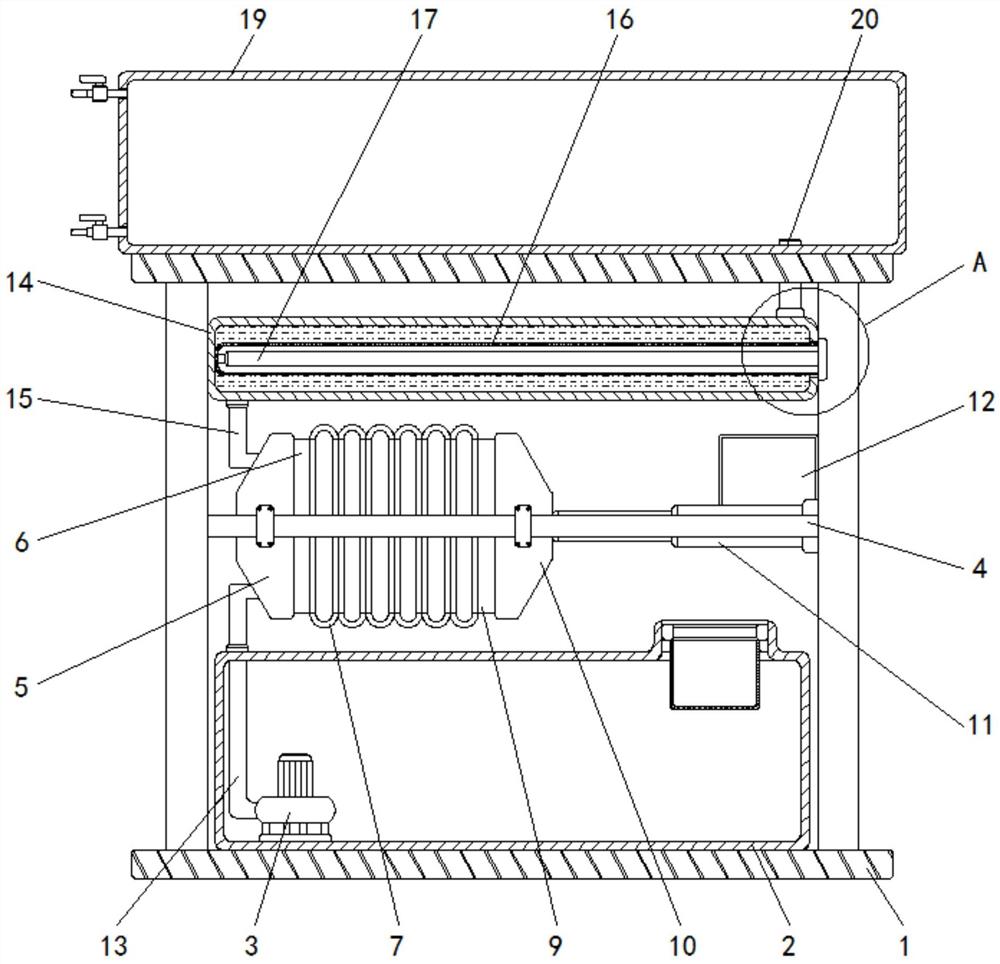

1.一种环保型废水处理回用装置，包括机架(1)，其特征在于：所述机架(1)的内壁底部固定安装有废水箱(2)，所述废水箱(2)的内壁底部固定安装有排污泵(3)，所述机架(1)的正面和背面均固定安装有横梁(4)，所述横梁(4)的相对侧固定安装有止推板(5)，所述止推板(5)的右侧活动安装有滤框(6)，所述滤框(6)的内部活动安装有滤板(7)，所述滤板(7)的外壁活动安装有滤布(9)，所述横梁(4)的相对侧且位于滤框(6)的右侧活动安装有压紧板(10)，所述压紧板(10)的右侧固定安装有延伸至机架(1)内壁右侧的液压缸(11)，所述横梁(4)的顶部固定安装有液压泵(12)，所述排污泵(3)的出水口固定安装有贯穿并延伸至止推板(5)左侧的第一导流管(13)，所述机架(1)的内壁且位于止推板(5)的上方固定安装有消毒管(14)，所述消毒管(14)的进水口通过第二导流管(15)与止推板(5)的出水口固定连接，所述消毒管(14)的右侧固定安装有贯穿并延伸至消毒管(14)内部的防护管(16)，所述防护管(16)的内部活动安装有紫外线灯管(17)，所述消毒管(14)的右侧且位于紫外线灯管(17)的右侧活动安装有密封盖(18)，所述机架(1)的顶部固定安装有储水箱(19)，所述消毒管(14)的出水口固定安装有贯穿并延伸至储水箱(19)内部的第三导流管(20)。
2.根据权利要求1所述的一种环保型废水处理回用装置，其特征在于：所述废水箱(2)的顶部开设有进水口，所述进水口的内部活动安装有滤网，所述滤网为不锈钢丝网。
3.根据权利要求1所述的一种环保型废水处理回用装置，其特征在于：所述横梁(4)的数量为两个，两个所述横梁(4)在机架(1)的正面和背面呈对称分布。
4.根据权利要求1所述的一种环保型废水处理回用装置，其特征在于：所述消毒管(14)为S型不锈钢金属管，所述防护管(16)为透明石英管。
5.根据权利要求1所述的一种环保型废水处理回用装置，其特征在于：所述储水箱(19)的左侧固定安装有排水管，所述储水箱(19)的左侧且位于储水箱(19)的上方固定安装有溢水管，所述排水管和溢水管的内部均活动安装有球阀。
6.根据权利要求1所述的一种环保型废水处理回用装置，其特征在于：所述废水箱(2)和储水箱(19)的正面均固定安装有观察窗，所述观察窗为透明钢化玻璃板。
说明书
一种环保型废水处理回用装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种环保型废水处理回用装置。
背景技术
废水处理(wastewater treatment methods)就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，为了经济利益，为了可持续发展，我们必须将废水看作是一种原料，清洁的水变得越来越稀少，因此应该对废水进行处理并回用，废水中丰富的营养物，如氮和磷，在某些处理过程中被回收并用于种植农作物，为了实现可持续的未来，我们必须越来越多地使用这种方法，致力于提高废水中的能量利用率。
传统的废水处理一般通过加入化学药剂使之产生沉淀并进行过滤，其处理效果差，且容易产生新的污染物，故而提出一种环保型废水处理回用装置来解决上述问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种环保型废水处理回用装置，具备环保高效处理等优点，解决了传统的废水处理一般通过加入化学药剂使之产生沉淀并进行过滤，其处理效果差，且容易产生新的污染物的问题。
(二)技术方案
为实现上述环保高效处理的目的，本实用新型提供如下技术方案：一种环保型废水处理回用装置，包括机架，所述机架的内壁底部固定安装有废水箱，所述废水箱的内壁底部固定安装有排污泵，所述机架的正面和背面均固定安装有横梁，所述横梁的相对侧固定安装有止推板，所述止推板的右侧活动安装有滤框，所述滤框的内部活动安装有滤板，所述滤板的外壁活动安装有滤布，所述横梁的相对侧且位于滤框的右侧活动安装有压紧板，所述压紧板的右侧固定安装有延伸至机架内壁右侧的液压缸，所述横梁的顶部固定安装有液压泵，所述排污泵的出水口固定安装有贯穿并延伸至止推板左侧的第一导流管，所述机架的内壁且位于止推板的上方固定安装有消毒管，所述消毒管的进水口通过第二导流管与止推板的出水口固定连接，所述消毒管的右侧固定安装有贯穿并延伸至消毒管内部的防护管，所述防护管的内部活动安装有紫外线灯管，所述消毒管的右侧且位于紫外线灯管的右侧活动安装有密封盖，所述机架的顶部固定安装有储水箱，所述消毒管的出水口固定安装有贯穿并延伸至储水箱内部的第三导流管。
优选的，所述废水箱的顶部开设有进水口，所述进水口的内部活动安装有滤网，所述滤网为不锈钢丝网。
优选的，所述横梁的数量为两个，两个所述横梁在机架的正面和背面呈对称分布。
优选的，所述消毒管为S型不锈钢金属管，所述防护管为透明石英管。
优选的，所述储水箱的左侧固定安装有排水管，所述储水箱的左侧且位于储水箱的上方固定安装有溢水管，所述排水管和溢水管的内部均活动安装有球阀。
优选的，所述废水箱和储水箱的正面均固定安装有观察窗，所述观察窗为透明钢化玻璃板。
(三)有益效果
与现有技术相比，本实用新型提供了一种环保型废水处理回用装置，具备以下有益效果：
该环保型废水处理回用装置，通过废水箱内部的滤网对废水进行初步过滤并除掉废水中的漂浮物和较大杂质，再通过启动排污泵，排污泵通过第一导流管将废水抽入滤框中，并通过启动液压泵，液压泵通过液压缸带动压紧板对滤框内部的废水进行挤压，废水在滤板和滤布的作用下制成滤饼，从而对污水进行固液分离，达到简单方便预处理的效果，再通过第二导流管将滤框中的废水导入消毒管中，并通过紫外线灯管对紫外线灯管内部的废水进行消毒灭菌，达到简单方便多重处理及灭菌的效果，与传统的废水处理一般通过加入化学药剂使之产生沉淀并进行过滤相比，该废水处理回用装置使用更加高效处理及环保无污染。
（发明人：孟涛;潘宏忠）
