申请日2020.07.11
公开（公告）日2021.03.09
IPC分类号C02F9/04; B01F7/18; B01F13/10; C02F101/30
摘要
本实用新型公开了一种能快速去除废水中COD的催化氧化装置，包括主体和降解剂注入口，所述主体的上端一侧开设有进水口，且主体的上端另一侧设置有出水口，所述主体的下端两侧固定有脚支柱，且主体的内部一侧设置有进水仓，所述进水仓的一侧连接有吸附机构。该能快速去除废水中COD的催化氧化装置设置有可视玻璃，可视玻璃外侧贴合于氧化仓内侧，设置在氧化仓一侧内部的可视玻璃，在氧化仓工作过程中实时查看内部污水处理的效果，可以根据实际情况进行添加适量的COD降解剂，保证废水中COD催化氧化的持续性和有效性，提升该装置的实际使用效果，嵌入的结构具有很好的牢固性和紧密性，不会出现在实际使用过程中漏水的情况，提升该装置的使用安全性。
权利要求书

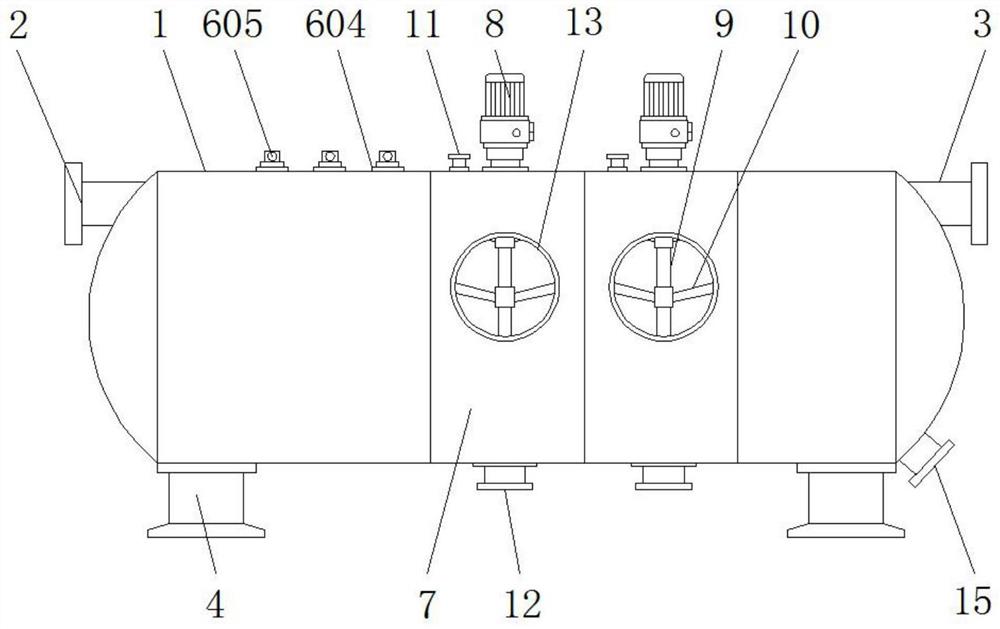

1.一种能快速去除废水中COD的催化氧化装置，包括主体(1)和降解剂注入口(11)，其特征在于：所述主体(1)的上端一侧开设有进水口(2)，且主体(1)的上端另一侧设置有出水口(3)，所述主体(1)的下端两侧固定有脚支柱(4)，且主体(1)的内部一侧设置有进水仓(5)，所述进水仓(5)的一侧连接有吸附机构(6)，且吸附机构(6)的另一侧衔接有氧化仓(7)，所述氧化仓(7)的上端中心位置安置有电机(8)，且电机(8)的下端连接有转轴(9)，所述转轴(9)的外侧分布有搅拌叶(10)，所述降解剂注入口(11)开设于氧化仓(7)上端一侧，且氧化仓(7)的下端中心位置设置有排污口(12)，所述氧化仓(7)的一侧内部安置有可视玻璃(13)，且氧化仓(7)的另一侧连接有出水仓(14)。
2.根据权利要求1所述的一种能快速去除废水中COD的催化氧化装置，其特征在于：所述吸附机构(6)包括有吸附仓(601)、插口(602)、橡胶圈(603)、活性炭吸附块(604)、拉杆(605)和凹形限位块(606)，且吸附仓(601)的上端开设有插口(602)，所述插口(602)的外侧分布有橡胶圈(603)，且插口(602)的内侧固定有活性炭吸附块(604)，所述活性炭吸附块(604)的上端外部安置有拉杆(605)，且活性炭吸附块(604)的下端外侧固定有凹形限位块(606)。
3.根据权利要求2所述的一种能快速去除废水中COD的催化氧化装置，其特征在于：所述橡胶圈(603)均匀分布在插口(602)外侧，且插口(602)内侧形状大小与活性炭吸附块(604)外侧形状大小相吻合，并且插口(602)与活性炭吸附块(604)之间为活动连接。
4.根据权利要求2所述的一种能快速去除废水中COD的催化氧化装置，其特征在于：所述凹形限位块(606)与活性炭吸附块(604)之间为紧密贴合，且凹形限位块(606)和活性炭吸附块(604)均设置有三个。
5.根据权利要求1所述的一种能快速去除废水中COD的催化氧化装置，其特征在于：所述氧化仓(7)、吸附仓(601)和出水仓(14)之间相互连通，且氧化仓(7)设置有两个。
6.根据权利要求1所述的一种能快速去除废水中COD的催化氧化装置，其特征在于：所述搅拌叶(10)均匀分布在转轴(9)外侧，且转轴(9)与氧化仓(7)呈垂直状分布，并且氧化仓(7)内部底端呈倒锥状。
7.根据权利要求1所述的一种能快速去除废水中COD的催化氧化装置，其特征在于：所述可视玻璃(13)外侧贴合于氧化仓(7)内侧，且可视玻璃(13)和氧化仓(7)之间构成嵌入结构。
说明书
一种能快速去除废水中COD的催化氧化装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种能快速去除废水中COD的催化氧化装置。
背景技术
化学需氧量COD(ChemicalOxygenDemand)是以化学方法测量水样中需要被氧化的还原性物质的量。废水、废水处理厂出水和受污染的水中，能被强氧化剂氧化的物质(一般为有机物)的氧当量。在河流污染和工业废水性质的研究以及废水处理厂的运行管理中，它是一个重要的而且能较快测定的有机物污染参数，常以符号COD表示，对于废水中的COD处理非常重要。
市场上的废水中COD的去除装置只是进行过滤和吸附，实际去除效果不够理想，同时去除效率非常低，在整个废水处理过程需要耗费大量时间和人力的问题，为此，我们提出一种能快速去除废水中COD的催化氧化装置。
实用新型内容
本实用新型的目的在于提供一种能快速去除废水中COD的催化氧化装置，以解决上述背景技术中提出的废水中COD的去除装置只是进行过滤和吸附，实际去除效果不够理想，同时去除效率非常低，在整个废水处理过程需要耗费大量时间和人力的问题。
为实现上述目的，本实用新型提供如下技术方案：一种能快速去除废水中COD的催化氧化装置，包括主体和降解剂注入口，所述主体的上端一侧开设有进水口，且主体的上端另一侧设置有出水口，所述主体的下端两侧固定有脚支柱，且主体的内部一侧设置有进水仓，所述进水仓的一侧连接有吸附机构，且吸附机构的另一侧衔接有氧化仓，所述氧化仓的上端中心位置安置有电机，且电机的下端连接有转轴，所述转轴的外侧分布有搅拌叶，所述降解剂注入口开设于氧化仓上端一侧，且氧化仓的下端中心位置设置有排污口，所述氧化仓的一侧内部安置有可视玻璃，且氧化仓的另一侧连接有出水仓。
优选的，所述吸附机构包括有吸附仓、插口、橡胶圈、活性炭吸附块、拉杆和凹形限位块，且吸附仓的上端开设有插口，所述插口的外侧分布有橡胶圈，且插口的内侧固定有活性炭吸附块，所述活性炭吸附块的上端外部安置有拉杆，且活性炭吸附块的下端外侧固定有凹形限位块。
优选的，所述橡胶圈均匀分布在插口外侧，且插口内侧形状大小与活性炭吸附块外侧形状大小相吻合，并且插口与活性炭吸附块之间为活动连接。
优选的，所述凹形限位块与活性炭吸附块之间为紧密贴合，且凹形限位块和活性炭吸附块均设置有三个。
优选的，所述氧化仓、吸附仓和出水仓之间相互连通，且氧化仓设置有两个。
优选的，所述搅拌叶均匀分布在转轴外侧，且转轴与氧化仓呈垂直状分布，并且氧化仓内部底端呈倒锥状。
优选的，所述可视玻璃外侧贴合于氧化仓内侧，且可视玻璃和氧化仓之间构成嵌入结构。
与现有技术相比，本实用新型的有益效果是：该能快速去除废水中COD的催化氧化装置设置有橡胶圈，橡胶圈均匀分布在插口外侧，均匀分布在插口外侧的橡胶圈，具有很好的防水效果，不会出现活性炭吸附块与插口连接处漏水的情况，活性炭吸附块外侧与插口内侧形状相吻合，能够保证之间连接的紧密性和牢固性，配合固定在吸附仓内部底端的凹形限位块，使得活性炭吸附块在实际使用过程中不会出现倾斜晃动的情况，提升吸附效果，同时凹形限位块和活性炭吸附块均设置有三个，大大提升该COD催化氧化装置的实际使用效果；
氧化仓、吸附仓和出水仓之间相互连通，相互连通的氧化仓、吸附仓和出水仓，可以保证废水处理过程的流畅性性，在氧化仓上端的降解剂注入口注入适量的COD降解剂，通过电机带动转轴，使得搅拌叶旋转将注入的COD降解剂快速与废水充分融合，通过COD降解剂的强氧化性来分解水中的有机物，能够将污水中的COD污染物从水体中快速去除，从而达到澄清水质的效果，同时氧化仓设置有两个，大大提升氧化COD污染物的效率和效果，呈倒锥状的氧化仓内部底端，便于后期对于沉淀下的污染物进行清理；
可视玻璃外侧贴合于氧化仓内侧，设置在氧化仓一侧内部的可视玻璃，可以在氧化仓工作过程中实时查看内部污水处理的效果，可以根据实际情况进行添加适量的COD降解剂，保证废水中COD催化氧化的持续性和有效性，提升该装置的实际使用效果，同时嵌入式的结构具有很好的牢固性和紧密性，不会出现在实际使用过程中漏水的情况，提升该装置的使用安全性。
（发明人：冒楼晶;周琳;丁磊磊）
