申请日2020.05.28
公开（公告）日2021.03.09
IPC分类号C02F1/00
摘要
本实用新型公开了一种具有淤泥排放功能的污水处理池，包括处理池，所述处理池的底部连通有排泥箱，所述排泥箱的底部固定安装有排泥管，所述排泥管的底部设置有压滤机，所述排泥管的左侧通过减震块固定安装有电机，所述排泥箱的两侧均通过安装板固定安装有液压杆。本实用新型通过设置处理池用于对污水进行处理，通过设置排泥箱用于对淤泥进行容纳，通过液压杆、第一密封板、连接杆和第二密封板之间的配合用于实现淤泥与污水的隔离，从而将淤泥通过导泥管送至排泥管的内部，同时解决了现有污水在处理的过程中其处理池的底部往往会沉积淤泥，在长久的使用过程中会阻碍污水的处理速度的问题。
权利要求书

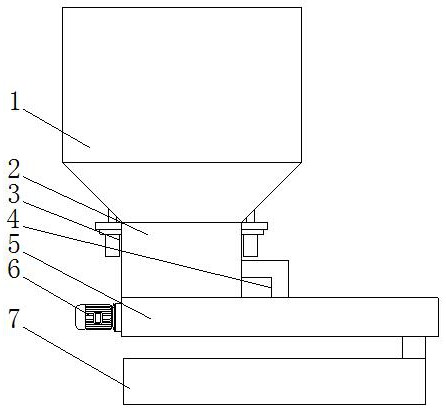

1.一种具有淤泥排放功能的污水处理池，包括处理池（1），其特征在于：所述处理池（1）的底部连通有排泥箱（2），所述排泥箱（2）的底部固定安装有排泥管（5），所述排泥管（5）的底部设置有压滤机（7），所述排泥管（5）的左侧通过减震块固定安装有电机（6），所述排泥箱（2）的两侧均通过安装板固定安装有液压杆（3），所述处理池（1）和液压杆（3）的内部从上至下依次设置有第一密封板（8）、第二密封板（10）和第三密封板（11）。
2.根据权利要求1所述的一种具有淤泥排放功能的污水处理池，其特征在于：所述液压杆（3）的输出端通过第一机械密封贯穿处理池（1）并固定安装有第一密封板（8），所述第一密封板（8）底部的两侧均固定安装有连接杆（9），所述连接杆（9）的底部固定安装有第二密封板（10），所述连接杆（9）的底部且位于第二密封板（10）的下方固定安装有第三密封板（11），所述第三密封板（11）贯穿至排泥箱（2）的内部。
3.根据权利要求1所述的一种具有淤泥排放功能的污水处理池，其特征在于：所述排泥箱（2）的右侧且位于第三密封板（11）的上方连通有导泥管（4），所述导泥管（4）的底部与排泥管（5）的顶部连通。
4.根据权利要求1所述的一种具有淤泥排放功能的污水处理池，其特征在于：所述电机（6）的输出轴贯穿排泥管（5）并固定安装有传动轴（13），所述传动轴（13）的表面且位于排泥管（5）的内部固定安装有螺旋叶片（12），所述传动轴（13）与排泥管（5）之间通过轴承与第二机械密封固定连接。
5.根据权利要求1所述的一种具有淤泥排放功能的污水处理池，其特征在于：所述排泥管（5）右侧的底部连通有导管（14），所述导管（14）的底部与压滤机（7）顶部的右侧连通。
说明书
一种具有淤泥排放功能的污水处理池
技术领域
本实用新型涉及污水处理技术领域，具体为一种具有淤泥排放功能的污水处理池。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水在处理的过程中其处理池的底部往往会沉积淤泥，在长久的使用过程中会阻碍污水的处理速度，从而不能够满足使用需要。
实用新型内容
本实用新型的目的在于提供一种具有淤泥排放功能的污水处理池，具备能够将处理池底部的污泥清除的优点，解决了现有污水在处理的过程中其处理池的底部往往会沉积淤泥，在长久的使用过程中会阻碍污水的处理速度的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有淤泥排放功能的污水处理池，包括处理池，所述处理池的底部连通有排泥箱，所述排泥箱的底部固定安装有排泥管，所述排泥管的底部设置有压滤机，所述排泥管的左侧通过减震块固定安装有电机，所述排泥箱的两侧均通过安装板固定安装有液压杆，所述处理池和液压杆的内部从上至下依次设置有第一密封板、第二密封板和第三密封板。
优选的，所述液压杆的输出端通过第一机械密封贯穿处理池并固定安装有第一密封板，所述第一密封板底部的两侧均固定安装有连接杆，所述连接杆的底部固定安装有第二密封板，所述连接杆的底部且位于第二密封板的下方固定安装有第三密封板，所述第三密封板贯穿至排泥箱的内部。
优选的，所述排泥箱的右侧且位于第三密封板的上方连通有导泥管，所述导泥管的底部与排泥管的顶部连通。
优选的，所述电机的输出轴贯穿排泥管并固定安装有传动轴，所述传动轴的表面且位于排泥管的内部固定安装有螺旋叶片，所述传动轴与排泥管之间通过轴承与第二机械密封固定连接。
优选的，所述排泥管右侧的底部连通有导管，所述导管的底部与压滤机顶部的右侧连通。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置处理池用于对污水进行处理，通过设置排泥箱用于对淤泥进行容纳，通过液压杆、第一密封板、连接杆和第二密封板之间的配合用于实现淤泥与污水的隔离，从而将淤泥通过导泥管送至排泥管的内部，通过设置压滤机用于将淤泥与水分离，同时解决了现有污水在处理的过程中其处理池的底部往往会沉积淤泥，在长久的使用过程中会阻碍污水的处理速度的问题。
2、本实用新型通过设置第一机械密封用于防止处理池内部的水经液压杆和处理池的连接处外泄，通过液压杆和连接杆之间的配合实现对第一密封板、第二密封板和第三密封板的位置进行调节，通过设置第二密封板用于将处理池与排泥箱的内腔进行阻隔，从而实现淤泥与污水的分离，通过设置导泥管用于将排泥箱分离的淤泥导入排泥管的内部，通过排泥管将污泥送至压滤机的内部，通过螺旋叶片与传动轴之间的配合实现将淤泥送至导管的顶部，通过轴承与机械密封之间的配合用于防止淤泥中的水对轴承造成损坏。
（发明人：秦荣）
