申请日2020.06.04
公开（公告）日2021.03.09
IPC分类号C02F1/00; B08B9/087; B08B9/093
摘要
本实用新型提供一种污水处理用的净化反应池。所述污水处理用的净化反应池包括反应池本体，所述反应池本体为圆桶形；安装盖，所述安装盖固定安装在所述反应池本体的顶部；机架，所述机架固定安装在所述安装盖的顶部；电机，所述电机固定安装在撒上机架上；第一锥形齿轮，所述第一锥形齿轮固定安装在所述电机的输出轴上；固定块，所述固定块固定安装在所述安装盖的顶部；转动管，所述转动管转定安装在所述固定块上；第二锥形齿轮，所述第二锥形齿轮固定套设在所述转动管上。本实用新型提供的污水处理用的净化反应池具有操作简单、使用方便、省时省力、工作效率高、降低工人劳动强度和人工成本的优点。
权利要求书
1.一种污水处理用的净化反应池，其特征在于，包括：
反应池本体，所述反应池本体为圆桶形；
安装盖，所述安装盖固定安装在所述反应池本体的顶部；
机架，所述机架固定安装在所述安装盖的顶部；
电机，所述电机固定安装在撒上机架上；
第一锥形齿轮，所述第一锥形齿轮固定安装在所述电机的输出轴上；
固定块，所述固定块固定安装在所述安装盖的顶部；
转动管，所述转动管转定安装在所述固定块上；
第二锥形齿轮，所述第二锥形齿轮固定套设在所述转动管上，所述第二锥形齿轮与所述第一锥形齿轮相啮合；
三通管，所述三通管固定安装在所述转动管的底端；
回形管框，所述回形管框固定安装在所述三通管的两端口，所述三通管与所述转动管、回形管框均相连通；
毛刷，所述毛刷固定安装在所述回形管框的两侧和底部，所述毛刷与所述反应池本体的两侧内壁和底部内壁均相接触；
四个支架，四个所述支架固定安装在所述安装盖的顶部，四个所述支架呈矩形分布；
安装板，所述安装板固定安装在四个所述支架的顶端；
水泵，所述水泵固定安装在所述安装板的顶部；
连接管，所述连接管固定安装在所述水泵的出水口；
排污管，所述排污管固定安装在所述反应池本体的底部。
2.根据权利要求1所述的污水处理用的净化反应池，其特征在于，所述固定块和所述反应池本体的底部开设有同一个转动孔，所述转动孔内固定安装有轴承，所述轴承的内圈固定套设在所述转动管上。
3.根据权利要求1所述的污水处理用的净化反应池，其特征在于，所述连接管的底端延伸至所述转动管内，所述转动管内固定安装有密封轴承，所述密封轴承的内圈固定套设在所述连接管上。
4.根据权利要求1所述的污水处理用的净化反应池，其特征在于，所述反应池本体的底部开设有通孔，所述排污管与所述通孔密封连接，所述排污管上设有阀门。
5.根据权利要求1所述的污水处理用的净化反应池，其特征在于，所述反应池本体的底部固定安装有四个支撑腿，四个所述支撑腿呈环形分布。
6.根据权利要求1所述的污水处理用的净化反应池，其特征在于，所述水泵的进水口固定安装有进水管，所述进水管与外部水源相连接。
7.根据权利要求1所述的污水处理用的净化反应池，其特征在于，所述回形管框的两侧和底部均开设有多个喷水孔。
说明书
一种污水处理用的净化反应池
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理用的净化反应池。
背景技术
随着社会经济的发展，水资源环境遭到较大程度的污染，各国越来越重视水污染问题，我国也固定了有污水排放的企业必须将污水经过处理达到排放标准才能排放。将污水经反应池净化后，反应池内污泥等沉淀也被抽出处理，但是反应池的内壁上还黏糊有污垢，需要对其清洗处理。
对于小型污水处理厂，一般靠人工对反应池内壁的污质进行刷洗，比较费时费力，工作效率低，劳动强度大，人工成本高。
因此，有必要提供一种新的污水处理用的净化反应池解决上述技术问题。
实用新型内容
本实用新型解决的技术问题是提供一种具有操作简单、使用方便、省时省力、工作效率高、降低工人劳动强度和人工成本的污水处理用的净化反应池。

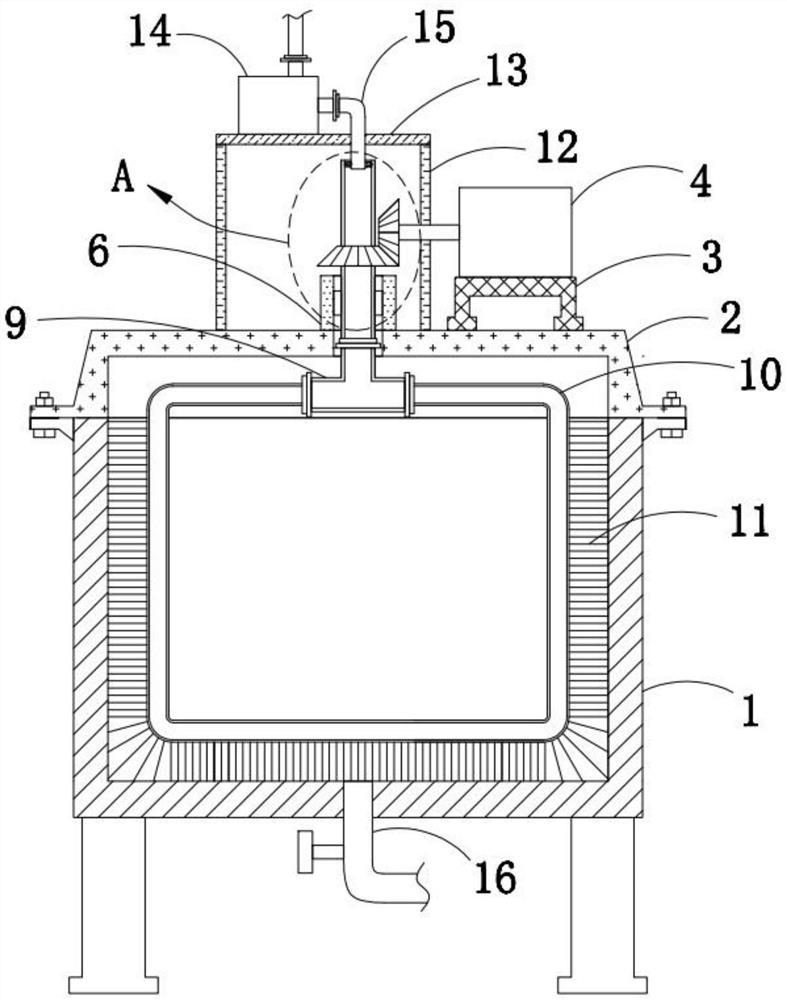

为解决上述技术问题，本实用新型提供的污水处理用的净化反应池包括：反应池本体，所述反应池本体为圆桶形；安装盖，所述安装盖固定安装在所述反应池本体的顶部；机架，所述机架固定安装在所述安装盖的顶部；电机，所述电机固定安装在撒上机架上；第一锥形齿轮，所述第一锥形齿轮固定安装在所述电机的输出轴上；固定块，所述固定块固定安装在所述安装盖的顶部；转动管，所述转动管转定安装在所述固定块上；第二锥形齿轮，所述第二锥形齿轮固定套设在所述转动管上，所述第二锥形齿轮与所述第一锥形齿轮相啮合；三通管，所述三通管固定安装在所述转动管的底端；回形管框，所述回形管框固定安装在所述三通管的两端口，所述三通管与所述转动管、回形管框均相连通；毛刷，所述毛刷固定安装在所述回形管框的两侧和底部，所述毛刷与所述反应池本体的两侧内壁和底部内壁均相接触；四个支架，四个所述支架固定安装在所述安装盖的顶部，四个所述支架呈矩形分布；安装板，所述安装板固定安装在四个所述支架的顶端；水泵，所述水泵固定安装在所述安装板的顶部；连接管，所述连接管固定安装在所述水泵的出水口；排污管，所述排污管固定安装在所述反应池本体的底部。
优选的，所述固定块和所述反应池本体的底部开设有同一个转动孔，所述转动孔内固定安装有轴承，所述轴承的内圈固定套设在所述转动管上。
优选的，所述连接管的底端延伸至所述转动管内，所述转动管内固定安装有密封轴承，所述密封轴承的内圈固定套设在所述连接管上。
优选的，所述反应池本体的底部开设有通孔，所述排污管与所述通孔密封连接，所述排污管上设有阀门。
优选的，所述反应池本体的底部固定安装有四个支撑腿，四个所述支撑腿呈环形分布。
优选的，所述水泵的进水口固定安装有进水管，所述进水管与外部水源相连接。
优选的，所述环形管框的两侧和底部均开设有多个喷水孔。
优选的，。
与相关技术相比较，本实用新型提供的污水处理用的净化反应池具有如下有益效果：
本实用新型提供一种污水处理用的净化反应池，通过启动电机，电机的输出轴转动，经传动，带动回形管框上的毛刷转动，从而对反应池本体的侧壁和底部内壁进行刷洗；
通过启动水泵，将水从回形管框上的喷水孔喷至反应池本体的内壁上，喷水并随着回形管框转动，在毛刷转动的过程中一边喷水一边刷洗，从而将反应池本体的内壁清洗干净，操作简单，使用方便，省时省力，工作效率高，降低了工人劳动强度和人工成本。
（发明人：吴金亭;黄宗良;王凤彬）
