申请日2020.05.07
公开（公告）日2021.03.09
IPC分类号B01D36/04
摘要
本实用新型涉及污水处理技术领域，且公开了一种一级污水处理用沉砂池结构，包括处理池，所述处理池的顶端固定安装有进水格栅，所述进水格栅的顶端等距离开设有粗滤水孔，所述处理池的内部活动安装有主轴，所述主轴的顶端固定套接有上搅拌杆。该一级污水处理用沉砂池结构，通过需要对污水进行处理时可将污水从进水格栅的顶端投入，此时可通过进水格栅和粗滤水孔进行第一层过滤，随即污水落入处理池的内部，对处理池内通入曝气，并开启电机带动主轴的旋转进而带动上搅拌杆和下搅拌杆的旋转，由于上搅拌杆的直径远大于下搅拌杆的直径，所以在此之间可以辅助产生旋涡，加强旋涡的强度，从而实现了无需提高曝气量的优点。
权利要求书

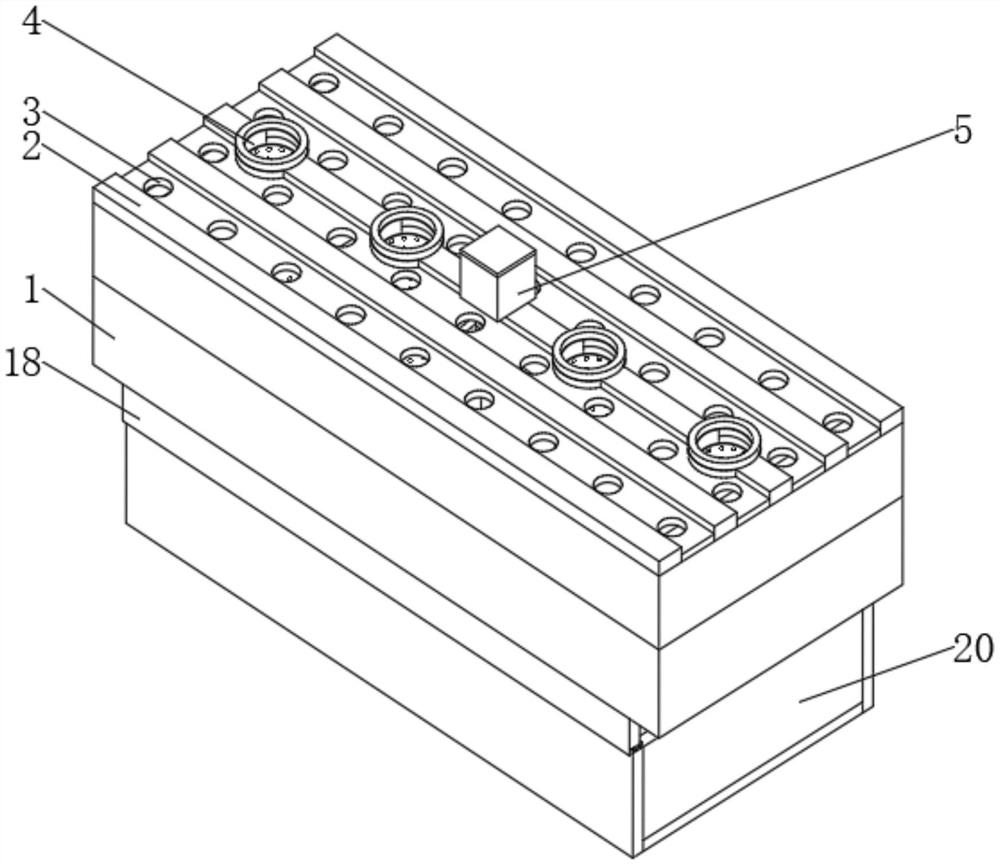

1.一种一级污水处理用沉砂池结构，包括处理池(1)，其特征在于：所述处理池(1)的顶端固定安装有进水格栅(2)，所述进水格栅(2)的顶端等距离开设有粗滤水孔(3)，所述处理池(1)的内部活动安装有主轴(9)，所述主轴(9)的顶端固定套接有上搅拌杆(10)，所述主轴(9)的底端固定套接有下搅拌杆(11)，所述上搅拌杆(10)的直径为下搅拌杆(11)直径的四倍。
2.根据权利要求1所述的一种一级污水处理用沉砂池结构，其特征在于：所述处理池(1)内腔的上下两端均开设有限位槽(12)，所述限位槽(12)的内部活动安装有位于处理池(1)左右两侧的侧板(14)。
3.根据权利要求2所述的一种一级污水处理用沉砂池结构，其特征在于：所述侧板(14)的顶端固定安装有限位板(13)，所述侧板(14)的底端固定安装有导流板(15)，所述导流板(15)的底端固定安装有集砂箱(16)，所述集砂箱(16)的底端固定安装有细过滤网(17)。
4.根据权利要求1所述的一种一级污水处理用沉砂池结构，其特征在于：所述处理池(1)的顶端等距离对称开设有进气口(4)，所述进气口(4)的底端固定连通有曝气管(7)，所述曝气管(7)的外侧面呈圆周状开设有曝气孔(8)。
5.根据权利要求1所述的一种一级污水处理用沉砂池结构，其特征在于：所述处理池(1)顶端的中部固定安装有防水箱(5)，所述防水箱(5)的内部固定安装有电机(6)，所述电机(6)的输出轴贯穿处理池(1)的底端与主轴(9)的顶端固定连接。
6.根据权利要求1所述的一种一级污水处理用沉砂池结构，其特征在于：所述处理池(1)底端的前后两侧均固定安装有安装板(18)，所述安装板(18)的底端均开设有滑槽(19)，所述滑槽(19)的内部活动安装有位于集砂箱(16)下方的集水箱(20)。
说明书
一种一级污水处理用沉砂池结构
技术领域
本实用新型涉及污水处理技术领域，具体为一种一级污水处理用沉砂池结构。
背景技术
污水一级处理又称污水物理处理。通过简单的沉淀、过滤或适当的曝气，以去除污水中的悬浮物，调整pH值及减轻污水的腐化程度的工艺过程。处理可由筛选、重力沉淀和浮选等方法串联组成，除去污水中大部分粒径在100 微米以上的颗粒物质。
现有的一级污水处理结构一般会使用曝气的方式对污水进行处理，曝气可使污水产生旋涡可使污水内部的砂石沉底，进一步对砂石进行处理，而在实际操作是为了提高产生旋涡的强度常会提高曝气量来加强旋涡的强度，而加大曝气量的同时会造成环境的污染，不利于环保。
实用新型内容
针对现有技术的不足，本实用新型提供了一种一级污水处理用沉砂池结构，具备无需提高曝气量的优点，解决了上述背景技术中提出的问题。
本实用新型提供如下技术方案：一种一级污水处理用沉砂池结构，包括处理池，所述处理池的顶端固定安装有进水格栅，所述进水格栅的顶端等距离开设有粗滤水孔，所述处理池的内部活动安装有主轴，所述主轴的顶端固定套接有上搅拌杆，所述主轴的底端固定套接有下搅拌杆，所述上搅拌杆的直径为下搅拌杆直径的四倍。
优选的，所述处理池内腔的上下两端均开设有限位槽，所述限位槽的内部活动安装有位于处理池左右两侧的侧板。
优选的，所述侧板的顶端固定安装有限位板，所述侧板的底端固定安装有导流板，所述导流板的底端固定安装有集砂箱，所述集砂箱的底端固定安装有细过滤网。
优选的，所述处理池的顶端等距离对称开设有进气口，所述进气口的底端固定连通有曝气管，所述曝气管的外侧面呈圆周状开设有曝气孔。
优选的，所述处理池顶端的中部固定安装有防水箱，所述防水箱的内部固定安装有电机，所述电机的输出轴贯穿处理池的底端与主轴的顶端固定连接。
优选的，所述处理池底端的前后两侧均固定安装有安装板，所述安装板的底端均开设有滑槽，所述滑槽的内部活动安装有位于集砂箱下方的集水箱。
与现有技术对比，本实用新型具备以下有益效果：
1、该一级污水处理用沉砂池结构，通过处理池的内部设有主轴，并在主轴的顶端固定安装有上搅拌杆，以及在主轴的底端固定安装有副搅拌杆，当需要对污水进行处理时可将污水从进水格栅的顶端投入，此时可通过进水格栅和粗滤水孔进行第一层过滤，随即污水落入处理池的内部，对处理池内通入曝气，并开启电机带动主轴的旋转进而带动上搅拌杆和下搅拌杆的旋转，由于上搅拌杆的直径远大于下搅拌杆的直径，所以在此之间可以辅助产生旋涡，加强旋涡的强度，而无需增加曝气量，从而实现了无需提高曝气量的优点。
2、该一级污水处理用沉砂池结构，通过在处理池内腔的上下两端均开设有限位槽，并在限位槽的内部活动安装有侧板以及在侧板的底端固定安装有导流板和集砂箱，当需要拆卸集砂箱时可直接向底端拉动侧板即可带动侧板离开限位槽，此时限位槽与侧板之间的限制便被解除，即可对集砂箱的内部进行清理，从而实现了方便对集砂箱进行清理的优点。
（发明人：周海兵）
