申请日2020.05.13
公开（公告）日2021.03.09
IPC分类号C02F9/04; C02F103/44
摘要

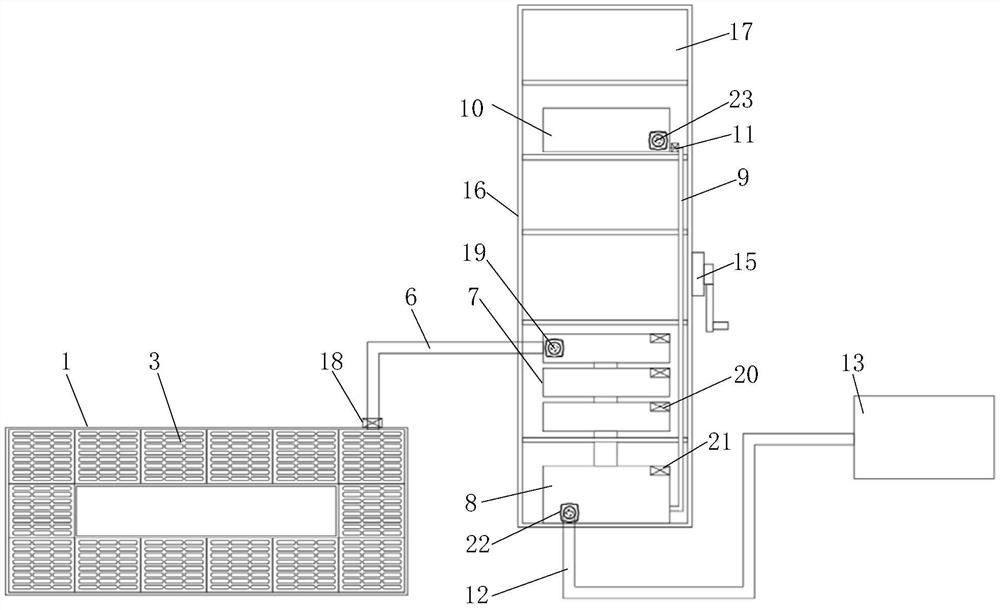

一种洗车污水处理系统，包括铺设于地面的多个钢槽，相邻所述钢槽之间通过管道连通，所述钢槽上方铺设有格栅，所述钢槽的侧壁上部设有出水口，下部设有排污口，所述出水口通过第一管道连接于多级过滤装置，所述多级过滤装置连接于中水箱，所述中水箱通过第二管道连接于加药箱，所述第二管道设有阀门，当所述阀门打开时，所述加药箱内的药液进入所述中水箱内对过滤后的污水进行化学处理，所述中水箱通过第三管道连接于净水箱。本实用新型模块化的钢槽结构简单，安装方便快捷，可以对洗车污水进行物理及化学处理，处理后的水可以再次循环利用，既不会直接将水排入下水道导致环境污染，又能够节省水资源。
权利要求书
1.一种洗车污水处理系统，其特征在于，包括：铺设于地面的多个钢槽，相邻所述钢槽之间通过管道连通，所述钢槽上方铺设有格栅，所述钢槽的侧壁上部设有出水口，下部设有排污口，所述出水口通过第一管道连接于多级过滤装置，所述多级过滤装置连接于中水箱，所述中水箱通过第二管道连接于加药箱，所述第二管道设有阀门，当所述阀门打开时，所述加药箱内的药液进入所述中水箱内对过滤后的污水进行化学处理，所述中水箱通过第三管道连接于净水箱。
2.根据权利要求1所述的洗车污水处理系统，其特征在于：所述钢槽模块化设置，其顶部敞开，四周由钢板围设形成。
3.根据权利要求1所述的洗车污水处理系统，其特征在于：所述钢槽铺设形成口字形。
4.根据权利要求1所述的洗车污水处理系统，其特征在于：所述多级过滤装置的上方设有用于拧干湿毛巾的拧毛巾机构，拧下的污水进入所述多级过滤装置内过滤。
5.根据权利要求4所述的洗车污水处理系统，其特征在于：所述拧毛巾机构、所述多级过滤装置、所述加药箱、所述中水箱共同设置于一箱体内，所述箱体内还设有收纳柜。
6.根据权利要求1所述的洗车污水处理系统，其特征在于：所述钢槽边缘设有第一液位检测仪，所述多级过滤装置内设有第一水泵，所述第一液位检测仪连接于所述第一水泵。
7.根据权利要求6所述的洗车污水处理系统，其特征在于：所述多级过滤装置的每一级设有第二液位检测仪，所述第二液位检测仪连接于警报装置和所述第一水泵。
8.根据权利要求1所述的洗车污水处理系统，其特征在于：所述多级过滤装置为三级过滤装置，所述三级过滤装置的滤芯分别为滤棉、活性炭及超滤棉。
9.根据权利要求1所述的洗车污水处理系统，其特征在于：所述中水箱内设有第三液位检测仪和第二水泵，所述加药箱内设有加药泵，所述第三液位检测仪分别连接于所述第二水泵和所述加药泵。
10.根据权利要求1所述的洗车污水处理系统，其特征在于：所述净水箱的一侧连接于净水管，经所述中水箱处理后的污水在所述净水箱内与净水按比例混合后，再利用于洗车。
说明书
一种洗车污水处理系统
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种洗车污水处理系统。
背景技术
目前洗车时会采用洗车药液，洗车污水排入下水道的话，会对环境造成伤害，且浪费水资源。因此，有必要设计一种更好的污水处理系统，以解决上述问题。
实用新型内容
针对现有技术存在的问题，本实用新型提供一种结构简单，安装方便，对洗车污水进行处理后可循环利用的洗车污水处理系统。
为了实现上述目的，本实用新型采用如下技术方案：
一种洗车污水处理系统，包括铺设于地面的多个钢槽，相邻所述钢槽之间通过管道连通，所述钢槽上方铺设有格栅，所述钢槽的侧壁上部设有出水口，下部设有排污口，所述出水口通过第一管道连接于多级过滤装置，所述多级过滤装置连接于中水箱，所述中水箱通过第二管道连接于加药箱，所述第二管道设有阀门，当所述阀门打开时，所述加药箱内的药液进入所述中水箱内对过滤后的污水进行化学处理，所述中水箱通过第三管道连接于净水箱。
进一步，所述钢槽模块化设置，其顶部敞开，四周由钢板围设形成。
进一步，所述钢槽铺设形成口字形。
进一步，所述多级过滤装置的上方设有用于拧干湿毛巾的拧毛巾机构，拧下的污水进入所述多级过滤装置内过滤。
进一步，所述拧毛巾机构、所述多级过滤装置、所述加药箱、所述中水箱共同设置于一箱体内，所述箱体内还设有收纳柜。
进一步，所述钢槽边缘设有第一液位检测仪，所述多级过滤装置内设有第一水泵，所述第一液位检测仪连接于所述第一水泵。
进一步，所述多级过滤装置的每一级设有第二液位检测仪，所述第二液位检测仪连接于警报装置和所述第一水泵。
进一步，所述多级过滤装置为三级过滤装置，所述三级过滤装置的滤芯分别为滤棉、活性炭及超滤棉。
进一步，所述中水箱内设有第三液位检测仪和第二水泵，所述加药箱内设有加药泵，所述第三液位检测仪分别连接于所述第二水泵和所述加药泵。
进一步，所述净水箱的一侧连接于净水管，经所述中水箱处理后的污水在所述净水箱内与净水按比例混合后，再利用于洗车。
本实用新型的有益效果：
在洗车场所铺设钢槽，钢槽上方铺设格栅，洗车污水在钢槽内沉淀，模块化的钢槽结构简单，安装方便快捷，沉淀后的污水由出水口送入多级过滤装置进行过滤，过滤后的污水进入中水箱，加药箱内的药液进入中水箱内对污水进行化学处理，处理后的污水进入净水箱内，与净水按比例混合后，再利用于洗车，本实用新型可以对洗车污水进行物理及化学处理，处理后的水可以再次循环利用，既不会直接将水排入下水道导致环境污染，又能够节省水资源。
（发明人：周永）
