申请日2020.06.19
公开（公告）日2021.03.05
IPC分类号B01D29/01; B01D29/64; B01D35/12
摘要
本实用新型涉及皮革污水处理技术领域，且公开了一种皮革污水处理池，包括壳体，所述壳体的左侧面固定安装有排污管，所述壳体和排污管的顶面均固定安装有支撑板，所述支撑板的右侧面固定安装有电机，所述电机的输出端固定套接有滚珠丝杠，所述滚珠丝杠的表面啮合有啮合板，所述啮合板的底面固定安装有移动板。本实用新型通过起始状态下，移动板位于壳体内腔的右侧，当装置运行一段时间后，啮合板带动移动板向左运动，从而使刮板在滤网的表面上向左滑动，通过刮板的向左滑动，将滤网顶面的杂质向左推动，使滤网的顶面保持清洁，避免杂质将滤网堵塞，提高设备的过滤效果，提高了设备的生产质量。
权利要求书

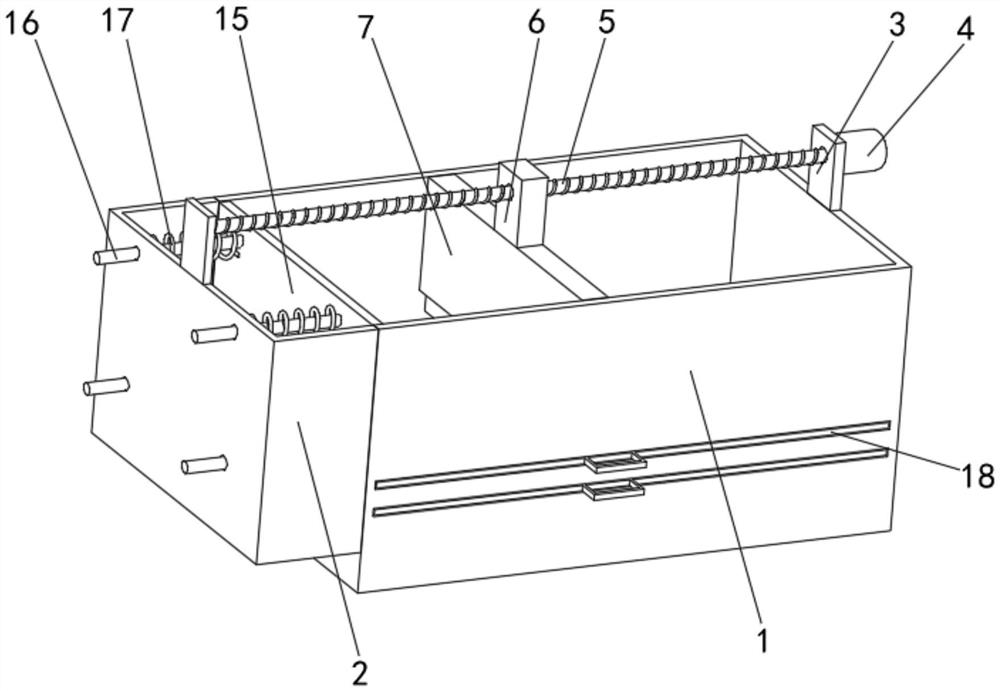

1.一种皮革污水处理池，包括壳体(1)，其特征在于：所述壳体(1)的左侧面固定安装有排污管(2)，所述壳体(1)和排污管(2)的顶面均固定安装有支撑板(3)，所述支撑板(3)的右侧面固定安装有电机(4)，所述电机(4)的输出端固定套接有滚珠丝杠(5)，所述滚珠丝杠(5)的表面啮合有啮合板(6)，所述啮合板(6)的底面固定安装有移动板(7)，所述移动板(7)的底端活动连接有配重板(8)，所述配重板(8)的底端活动连接有刮板(9)。
2.根据权利要求1所述的一种皮革污水处理池，其特征在于：所述壳体(1)的前侧面活动连接有滤网(18)，所述滤网(18)的左右两端均固定安装有柱塞(13)。
3.根据权利要求1所述的一种皮革污水处理池，其特征在于：所述支撑板(3)共有两个，所述滚珠丝杠(5)活动连接在两个支撑板(3)的中部，所述支撑板(3)的中心与壳体(1)的中心处于同一竖直平面。
4.根据权利要求1所述的一种皮革污水处理池，其特征在于：所述配重板(8)底端左侧开设有安装槽(10)，所述配重板(8)底面的右端固定安装有挡板(11)，所述挡板(11)的左侧面固定安装有固定轴(12)，所述刮板(9)活动连接在固定轴(12)的表面。
5.根据权利要求1所述的一种皮革污水处理池，其特征在于：所述刮板(9)的顶面固定安装有弹簧一(14)，所述弹簧一(14)的顶端固定安装在安装槽(10)的顶面。
6.根据权利要求1所述的一种皮革污水处理池，其特征在于：所述壳体(1)的左端活动连接有密封板(15)，所述密封板(15)的左侧面固定安装有导向杆(16)，所述导向杆(16)的表面活动套接有弹簧二(17)。
7.根据权利要求6所述的一种皮革污水处理池，其特征在于：所述导向杆(16)的左端贯穿并延伸至排污管(2)的左侧，所述密封板(15)的形状与移动板(7)和配重板(8)的形状相同。
8.根据权利要求2所述的一种皮革污水处理池，其特征在于：所述滤网(18)的顶面与刮板(9)的底面贴合，所述滤网(18)共有两个，两个所述滤网(18)的长度值均等于壳体(1)的长度值。
说明书
一种皮革污水处理池
技术领域
本实用新型涉及皮革污水处理技术领域，具体为一种皮革污水处理池。
背景技术
制革工业生产一般包括脱脂、软化、鞣制、染色加工、干燥、整饰等几个工段，加工过程中需要添加多种化学品，从而使得废水中含有油脂、胶原蛋白、动植物纤维、硫化物、铬、盐类、表面活性剂、染料等多种污染物质和有毒物质，在生产时需要使用到污水处理时需要使用到处理池进行处理。
现有的污水处理时大多使用过滤的方式将污水中的杂质进行过滤分离，设备在长时间工作后，滤网的上方会积攒较多的杂质，过多的杂质可能会导致滤网的堵塞，降低了设备的过滤效果，影响设备的生产质量。
实用新型内容
针对现有技术的不足，本实用新型提供了一种皮革污水处理池，具备提高设备的过滤效果，提高了设备的生产质量的优点，解决了上述背景技术中所提出的问题。
本实用新型提供如下技术方案：一种皮革污水处理池，包括壳体，所述壳体的左侧面固定安装有排污管，所述壳体和排污管的顶面均固定安装有支撑板，所述支撑板的右侧面固定安装有电机，所述电机的输出端固定套接有滚珠丝杠，所述滚珠丝杠的表面啮合有啮合板，所述啮合板的底面固定安装有移动板，所述移动板的底端活动连接有配重板，所述配重板的底端活动连接有刮板。
精选的，所述壳体的前侧面活动连接有滤网，所述滤网的左右两端均固定安装有柱塞。
精选的，所述支撑板共有两个，所述滚珠丝杠活动连接在两个支撑板的中部，所述支撑板的中心与壳体的中心处于同一竖直平面。
精选的，所述配重板底端左侧开设有安装槽，所述配重板底面的右端固定安装有挡板，所述挡板的左侧面固定安装有固定轴，所述刮板活动连接在固定轴的表面。
精选的，所述刮板的顶面固定安装有弹簧一，所述弹簧一的顶端固定安装在安装槽的顶面。
精选的，所述壳体的左端活动连接有密封板，所述密封板的左侧面固定安装有导向杆，所述导向杆的表面活动套接有弹簧二。
精选的，所述导向杆的左端贯穿并延伸至排污管的左侧，所述密封板的形状与移动板和配重板的形状相同。
精选的，所述滤网的顶面与刮板的底面贴合，所述滤网共有两个，两个所述滤网的长度值均等于壳体的长度值。
与现有技术对比，本实用新型具备以下有益效果：
1、本实用新型通过电机带动滚珠丝杠旋转，滚珠丝杠的旋转带动啮合在滚珠丝杠表面的啮合板可以向左移动，起始状态下，移动板位于壳体内腔的右侧，当装置运行一段时间后，啮合板带动移动板向左运动，从而使刮板在滤网的表面上向左滑动，通过刮板的向左滑动，将滤网顶面的杂质向左推动，使滤网的顶面保持清洁，避免杂质将滤网堵塞，提高设备的过滤效果，提高了设备的生产质量。
2、本实用新型通过设置两个滤网，装置正常运行时主要通过上层的滤网进行过滤，当上层的滤网需要更换时，将滤网抽出装置，此时下层的滤网进行主要的过滤，在更换滤网时不需要将装置停机，使的装置能够持续运行，增加了装置的工作效率。
（发明人：马雷;马克;耿彦龙）
