申请日2020.05.24
公开（公告）日2021.03.09
IPC分类号B01D29/50; B01D29/90
摘要
本实用新型涉及污水处理技术领域，尤其涉及一种便于分离污水杂物的污水处理装置，包括处理仓，所述处理仓的底部通过固定架支撑，所述处理仓的端部开设有入水口，所述处理仓的内部设置有粉碎机构，所述粉碎机构包括竖直安装在处理仓的上表面旋转电机，所述旋转电机的输出端贯穿处理仓并延伸至处理仓的内部且端部竖直安装有旋转轴，多个所述刀片与处理仓内壁之间留有间隙。本实用新型通过设置过滤机构，实现了对污水的二次过滤，对污水的过滤更加干净，而且能够将污水中较大的杂质和较小的杂质分开过滤，实现了对污水中杂物的分离，使得污水处理的效率得到了显著的提高，而且避免了在对污水进行分离时，污水中的杂物对装置造成损坏。
权利要求书

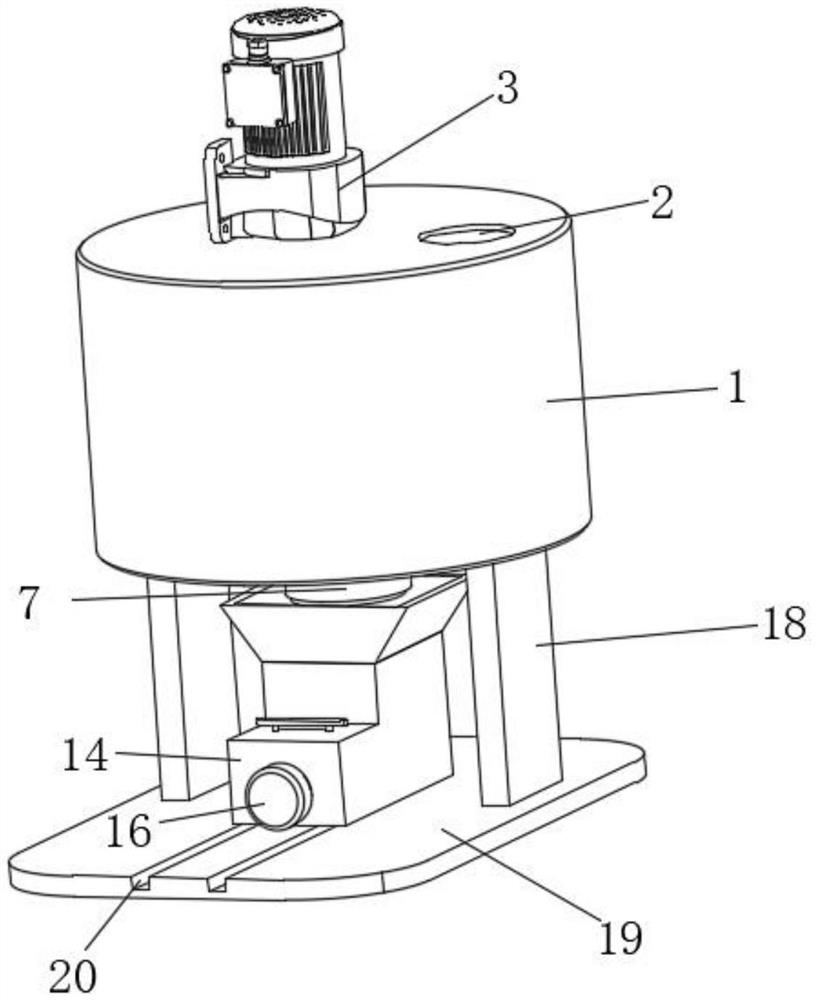

1.一种便于分离污水杂物的污水处理装置，包括处理仓(1)，所述处理仓(1)的底部通过固定架支撑，其特征在于，所述处理仓(1)的端部开设有入水口(2)，所述处理仓(1)的内部设置有粉碎机构，所述粉碎机构包括竖直安装在处理仓(1)的上表面旋转电机(3)，所述旋转电机(3)的输出端贯穿处理仓(1)并延伸至处理仓(1)的内部且端部竖直安装有旋转轴(4)，所述旋转轴(4)的外侧等距离安装有多个刀片(5)且远离旋转电机(3)的一端水平安装有毛刷(6)，多个所述刀片(5)与处理仓(1)内壁之间留有间隙，所述毛刷(6)与处理仓(1)的底部相接触，所述处理仓(1)的底部设置有开闭机构且下方设置有过滤机构。
2.根据权利要求1所述的一种便于分离污水杂物的污水处理装置，其特征在于，所述开闭机构包括开设在处理仓(1)底部的出水口(7)，所述出水口(7)的内部开设有活动槽(8)，所述活动槽(8)的内部水平转动连接有挡板(9)，所述出水口(7)的外侧开设有与活动槽(8)连通的插槽(10)，所述插槽(10)的内部活动插装有与挡板(9)固定连接的密封板(11)，所述密封板(11)远离挡板(9)的一侧固定连接有把手(12)，在所述出水口(7)的底部螺纹连接有过滤袋(13)。
3.根据权利要求1所述的一种便于分离污水杂物的污水处理装置，其特征在于，所述过滤机构包括导流管(14)，所述导流管(14)的一侧设置有限位机构，所述导流管(14)远离限位机构一侧的上表面开设有通孔，所述通孔的内部竖直插装有滤芯(15)，所述滤芯(15)的端部水平连接有提手，所述滤芯(15)和提手为一体成型结构，所述导流管(14)远离限位机构的一侧开设有下水口(16)，所述导流管(14)的底部固定连接有两个滑块(17)。
4.根据权利要求1所述的一种便于分离污水杂物的污水处理装置，其特征在于，所述固定架包括竖直安装在处理仓(1)下表面的两块支撑板(18)，两块所述支撑板(18)远离处理仓(1)的一端共同水平安装有底板(19)，所述底板(19)的上方开设有两条与滑块(17)相匹配的滑槽(20)。
5.根据权利要求3所述的一种便于分离污水杂物的污水处理装置，其特征在于，所述限位机构包括竖直安装在底板(19)上表面的限位板(21)，所述限位板(21)远离导流管(14)的一侧竖直安装有两块安装板(22)，所述限位板(21)与两块安装板(22)为一体成型结构。
说明书
一种便于分离污水杂物的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种便于分离污水杂物的污水处理装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。污水中一般都蕴含了大量的塑料垃圾、毛发等杂物，如不对需要处理污水中的杂物进行分离，则会在污水处理的过程中，损坏污水处理的设备，造成巨大的经济损失，因此亟需研发一种操作简单、使用方便、分离效果好、工作效率高、能够减小经济损失的污水处理用杂物分离设备。
实用新型内容
本实用新型的目的是为了解决现有技术中存在没有对需要处理污水中的杂物进行分离，导致损坏污水处理的设备，造成巨大的经济损失的缺点，而提出的一种便于分离污水杂物的污水处理装置。
为达到以上目的，本实用新型采用的技术方案为：一种便于分离污水杂物的污水处理装置，包括处理仓，所述处理仓的底部通过固定架支撑，所述处理仓的端部开设有入水口，所述处理仓的内部设置有粉碎机构，所述粉碎机构包括竖直安装在处理仓的上表面旋转电机，所述旋转电机的输出端贯穿处理仓并延伸至处理仓的内部且端部竖直安装有旋转轴，所述旋转轴的外侧等距离安装有多个刀片且远离旋转电机的一端水平安装有毛刷，多个所述刀片与处理仓内壁之间留有间隙，所述毛刷与处理仓的底部相接触，所述处理仓的底部设置有开闭机构且下方设置有过滤机构。
优选地，所述开闭机构包括开设在处理仓底部的出水口，所述出水口的内部开设有活动槽，所述活动槽的内部水平转动连接有挡板，所述出水口的外侧开设有与活动槽连通的插槽，所述插槽的内部活动插装有与挡板固定连接的密封板，所述密封板远离挡板的一侧固定连接有把手，在所述出水口的底部螺纹连接有过滤袋。
优选地，所述挤压机构包括两个水平安装在支撑板上表面的限位块，所述过滤机构包括导流管，所述导流管的一侧设置有限位机构，所述导流管远离限位机构一侧的上表面开设有通孔，所述通孔的内部竖直插装有滤芯，所述滤芯的端部水平连接有提手，所述滤芯和提手为一体成型结构，所述导流管远离限位机构的一侧开设有下水口，所述导流管的底部固定连接有两个滑块。
优选地，所述固定架包括竖直安装在处理仓下表面的两块支撑板，两块所述支撑板远离处理仓的一端共同水平安装有底板，所述底板的上方开设有两条与滑块相匹配的滑槽。
优选地，所述限位机构包括竖直安装在底板上表面的限位板，所述限位板远离导流管的一侧竖直安装有两块安装板，所述限位板与两块安装板为一体成型结构。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型通过设置固定架，使得该装置能够安装在地面上，且增加了该装置的稳定性，通过设置过滤机构能够将污水中较大的杂质切割成小块，在开闭机构的作用下，实现了对污水的初步过滤，能够将粉碎后的杂质收集起来，通过设置过滤机构，实现了对污水的二次过滤，对污水的过滤更加干净，而且能够将污水中较大的杂质和较小的杂质分开过滤，实现了对污水中杂物的分离，使得污水处理的效率得到了显著的提高，而且避免了在对污水进行分离时，污水中的杂物对装置造成损坏。
（发明人：肖家垣）
