申请日2020.04.26
公开（公告）日2021.03.09
IPC分类号B01D17/032
摘要
本公开提供了一种油水分离装置，属于油水分离领域。该油水分离装置包括分离箱、进液管、排水管、排油管、集油管和排水淹深管，进液管、排水管和排油管均安装在分离箱的侧壁上，集油管水平置于分离箱内，集油管与排油管连通，集油管的管壁上具有多个集油孔，排水淹深管位于分离箱内，排水淹深管与排水管连通，由于集油管在竖直方向上不低于排水管和排油管，漂浮在水面上的油可以通过集油管上的多个集油孔进入集油管，进入集油管的油通过排油管排出分离箱，从而将油水混合物分离。装置简单，可以直接对机械设备产生的油水混合物进行分离，不再需要将油水混合物集中运输到污水处理厂进行集中处理，降低了油水混合物的处理成本。
权利要求书

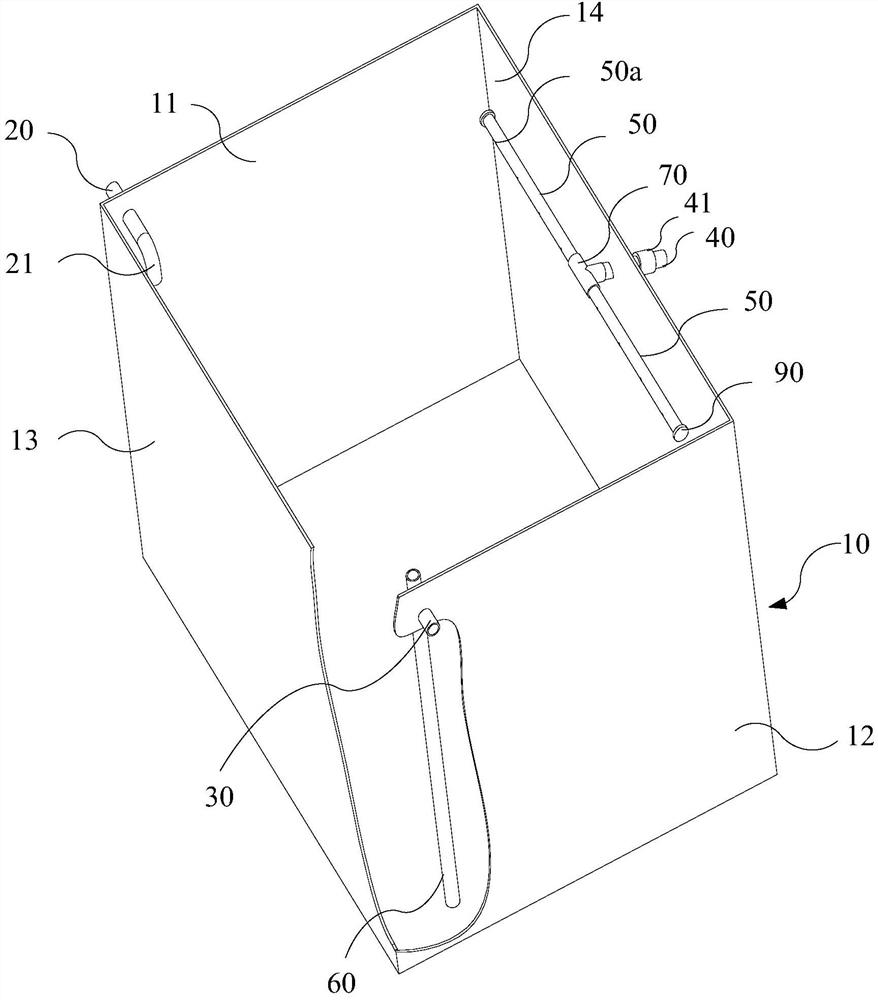

1.一种油水分离装置，其特征在于，包括分离箱(10)、进液管(20)、排水管(30)、排油管(40)、集油管(50)和排水淹深管(60)，所述进液管(20)、所述排水管(30)和所述排油管(40)均安装在所述分离箱(10)的侧壁上，所述进液管(20)的一端位于所述分离箱(10)内，所述进液管(20)的另一端位于所述分离箱(10)外，所述排水管(30)的一端位于所述分离箱(10)内，所述排水管(30)的另一端位于所述分离箱(10)外，所述排油管(40)的一端位于所述分离箱(10)内，所述排油管(40)的另一端位于所述分离箱(10)外，所述集油管(50)水平置于所述分离箱(10)内，所述集油管(50)与所述排油管(40)连通，所述集油管(50)在竖直方向上不低于所述排水管(30)和所述排油管(40)，所述集油管(50)的管壁上具有多个集油孔(50a)，所述排水淹深管(60)位于所述分离箱(10)内，所述排水淹深管(60)与所述排水管(30)连通，所述排水淹深管(60)的一端低于所述排水管(30)。
2.根据权利要求1所述的油水分离装置，其特征在于，所述排水淹深管(60)的另一端高于所述集油管(50)，所述排水淹深管(60)的中部与所述排水管(30)连通，所述油水分离装置还包括水位调节块(61)，所述水位调节块(61)以可沿所述排水淹深管(60)的轴向活动地方式安装在所述排水淹深管(60)内，所述水位调节块(61)与所述排水淹深管(60)的管壁密封配合，所述水位调节块(61)上具有连通所述排水管(30)和所述排水淹深管(60)低于所述排水管(30)的一端的排水通孔(61a)。
3.根据权利要求2所述的油水分离装置，其特征在于，所述水位调节块(61)与所述排水淹深管(60)的内壁螺纹连接。
4.根据权利要求3所述的油水分离装置，其特征在于，所述水位调节块(61)靠近所述排水淹深管(60)的所述另一端的表面上具有用于与螺丝刀配合的凹槽(61b)。
5.根据权利要求1～4任一项所述的油水分离装置，其特征在于，所述排油管(40)的位于所述分离箱(10)内的一端连通有管接头(70)，所述集油管(50)与所述管接头(70)可转动地连接，所述集油管(50)的转轴与所述集油管(50)的轴线重合。
6.根据权利要求5所述的油水分离装置，其特征在于，所述管接头(70)为三通接头，所述油水分离装置包括两根所述集油管(50)，两根所述集油管(50)的一端分别与所述三通接头连通。
7.根据权利要求6所述的油水分离装置，其特征在于，所述油水分离装置包括多种集油管(50)，不同种类的所述集油管(50)的所述集油孔(50a)直径不同。
8.根据权利要求1～4任一项所述的油水分离装置，其特征在于，在竖直方向上，所述排油管(40)的位于所述分离箱(10)内的一端不低于所述排油管(40)的位于所述分离箱(10)外的一端。
9.根据权利要求1～4任一项所述的油水分离装置，其特征在于，所述排油管(40)的位于所述分离箱(10)外的一端连接有排油阀(41)。
10.根据权利要求1～4任一项所述的油水分离装置，其特征在于，所述分离箱(10)具有相对的第一侧壁(11)和第二侧壁(12)，所述进液管(20)位于所述第一侧壁(11)上，所述排水管(30)位于所述第二侧壁(12)上。
说明书
油水分离装置
技术领域
本公开涉及油水分离领域，特别涉及一种油水分离装置。
背景技术
水在机械设备中可以起到冷却的作用，并且还可以有一定程度的润滑作用。例如在煤层气开采过程中，通常会采用柱塞泵为井下的设备提供动力，柱塞泵在工作过程中就需要不断用水对柱塞泵进行冷却和润滑。
由于水最主要还是起冷却作用，润滑作用有限，因此机械设备通常还会使用润滑油。水在循环的过程中会带走部分润滑油，这使得机械设备在工作过程中会产生大量的油水混合物。
油水混合物直接排放会造成环境污染，因此目前对于油水混合物通常是先集中运输至污水处理厂，再由污水处理厂进行集中处理，耗费成本很高。
实用新型内容
本公开实施例提供了一种油水分离装置，能够便于油水混合物的分离，降低油水混合物的处理成本。所述技术方案如下：
本公开实施例提供了一种油水分离装置，包括分离箱、进液管、排水管、排油管、集油管和排水淹深管，所述进液管、所述排水管和所述排油管均安装在所述分离箱的侧壁上，所述进液管的一端位于所述分离箱内，所述进液管的另一端位于所述分离箱外，所述排水管的一端位于所述分离箱内，所述排水管的另一端位于所述分离箱外，所述排油管的一端位于所述分离箱内，所述排油管的另一端位于所述分离箱外，所述集油管水平置于所述分离箱内，所述集油管与所述排油管连通，所述集油管在竖直方向上不低于所述排水管和所述排油管，所述集油管的管壁上具有多个集油孔，所述排水淹深管位于所述分离箱内，所述排水淹深管与所述排水管连通，所述排水淹深管的一端低于所述排水管。
可选地，所述排水淹深管的另一端高于所述集油管，所述排水淹深管的中部与所述排水管连通，所述油水分离装置还包括水位调节块，所述水位调节块以可沿所述排水淹深管的轴向活动地方式安装在所述排水淹深管内，所述水位调节块与所述排水淹深管的管壁密封配合，所述水位调节块上具有连通所述排水管和所述排水淹深管低于所述排水管的一端的排水通孔。
可选地，所述水位调节块与所述排水淹深管的内壁螺纹连接。
可选地，所述水位调节块靠近所述排水淹深管的所述另一端的表面上具有用于与螺丝刀配合的凹槽。
可选地，所述排油管的位于所述分离箱内的一端连通有管接头，所述集油管与所述管接头可转动地连接，所述集油管的转轴与所述集油管的轴线重合。
可选地，所述管接头为三通接头，所述油水分离装置包括两根所述集油管，两根所述集油管的一端分别与所述三通接头连通。
可选地，所述油水分离装置包括多种集油管，不同种类的所述集油管的所述集油孔直径不同。
可选地，在竖直方向上，所述排油管的位于所述分离箱内的一端不低于所述排油管的位于所述分离箱外的一端。
可选地，所述排油管的位于所述分离箱外的一端连接有排油阀。
可选地，所述分离箱具有相对的第一侧壁和第二侧壁，所述进液管位于所述第一侧壁上，所述排水管位于所述第二侧壁上。
本公开实施例提供的技术方案带来的有益效果至少包括：
通过设置分离箱和进液管，进液管的一端位于分离箱内，另一端位于分离箱外，从而可以通过进液管向分离箱内注入油水混合物。在进行油水混合物的分离时，油会漂浮在水面上，通过设置排水管和排水淹深管，排水管的一端位于分离箱内，另一端位于分离箱外，排水淹深管位于分离箱内且与排水管连通，且排水淹深管的一端低于排水管，排水淹深管的一端就可以插入到水面下，排出分离箱内的水，控制水面高度。通过设置排油管和集油管，由于集油管在竖直方向上不低于排水管和排油管，漂浮在水面上的油可以通过集油管上的多个集油孔进入到集油管内，集油管又与排油管连通，进入集油管内的油可以通过排油管排出分离箱，从而将油水混合物分离为油和水。装置简单，可以直接对机械设备产生的油水混合物进行分离，不再需要将油水混合物集中运输到污水处理厂进行集中处理，降低了油水混合物的处理成本。
（发明人：原红超;贾慧敏;吴春升;吴定泉;霸振;赵登刚;闻伟;樊彬;徐小强;李鹏鹏;赵金利）
